电磁阀基础知识解析

电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。

电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。

构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。

2.阀门：控制流体的开启和关闭。

3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。

工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。

这个磁场会吸引或斥开阀门，从而改变阀门的位置。

根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。

•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。

•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。

在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。

当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。

应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。

它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。

例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。

汽车工业电磁阀在汽车工业中的应用也非常广泛。

例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。

此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。

机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。

它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。

其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。

在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。

选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。

电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。

本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。

一、电磁阀的接线图。

电磁阀的接线图通常由控制端子、电源端子和工作端子组成。

控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。

在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。

下面以常见的两种电磁阀为例，介绍它们的接线图。

1. 单通电磁阀接线图。

单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。

其接线图如下：（图1 单通电磁阀接线图）。

在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子接入被控制的设备。

通过这样的接线方式，可以实现对液体或气体的精确控制。

2. 双通电磁阀接线图。

双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。

其接线图如下：（图2 双通电磁阀接线图）。

在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子则分别接入两路被控制的设备。

通过这样的接线方式，可以实现对两路液体或气体的独立控制。

二、电磁阀的原理图。

电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。

通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。

（图3 电磁阀原理图）。

在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。

当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。

当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。

通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。

总结。

本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。

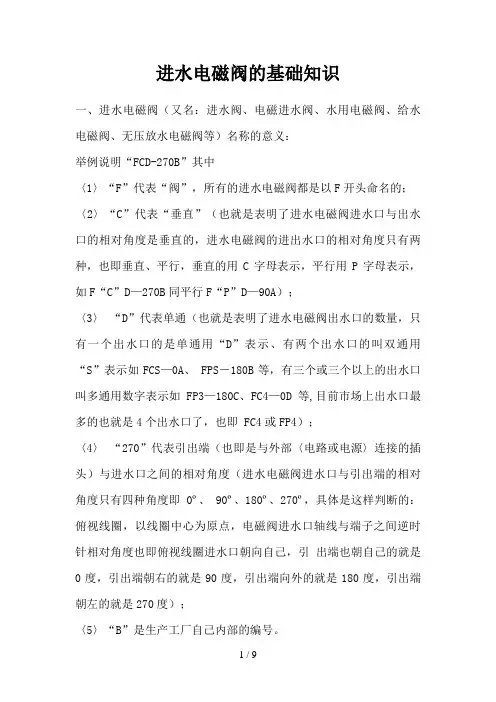

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据需要而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。

它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。

二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。

2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。

3. 弹簧：用于使阀芯回位，保证通断可靠。

三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。

介质从进口流入，并顺着孔洞流出。

2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。

介质停止流动。

四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。

常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。

2. 按结构分类：分为直动式和导向式。

直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。

3. 按介质分类：分为气体电磁阀和液体电磁阀。

气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。

五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。

2. 生活中的家用洗衣机、空调等家电产品中。

3. 农业灌溉系统中，如喷灌机等。

六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。

2. 根据需要选择合适的通径大小。

3. 注意线圈工作电压和频率是否符合要求。

七、维护保养1. 定期检查电磁阀的工作状态和密封性能。

2. 清洗阀门和阀座，避免堵塞。

3. 定期更换弹簧，保证弹簧的弹性。

八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。

2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。

3. 线圈损坏：需要更换线圈。

各类电磁阀结构及工作原理详解电磁阀是一种常见的自动控制元件，广泛应用于工业领域。

它通过电磁力控制阀门的开启和关闭，实现液体或气体的流量控制。

根据不同的结构和工作原理，电磁阀可以分为多种类型。

下面将详细介绍几种常见的电磁阀结构及工作原理。

1.直动式电磁阀：直动式电磁阀是最常见的一种电磁阀。

它的结构简单，由阀体、阀芯、电磁线圈和弹簧组成。

当线圈通电时，电磁力使得阀芯克服弹簧力，向下移动，开启阀门；当线圈断电时，弹簧力使得阀芯向上移动，关闭阀门。

这种电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。

2.继电式电磁阀：继电式电磁阀是一种利用阀芯的动作来控制阀门开启和关闭的电磁阀。

它的结构相对复杂，由电磁铁、阀体、阀芯和辅助阀等组成。

当电磁铁通电时，产生磁力将阀芯吸引，阀芯与阀体之间的密封断开，实现阀门的开启；当电磁铁断电时，阀芯受到辅助阀的作用，通过压力差将阀芯弹回原位，实现阀门的关闭。

继电式电磁阀结构复杂，但具有灵活的控制方式和快速的响应时间，广泛应用于高速运动系统中。

3.比例式电磁阀：比例式电磁阀是一种利用电磁力的大小来控制阀门开度的电磁阀。

它的结构类似于直动式电磁阀，由阀体、阀芯、电磁线圈和弹簧组成。

不同的是，比例式电磁阀通过改变线圈电流的大小来改变电磁力的大小，进而实现阀门开度的调节。

比例式电磁阀具有精确的控制性能和稳定的工作特性，广泛应用于流量调节和压力控制系统中。

4.膜片式电磁阀：膜片式电磁阀是一种利用膜片的弯曲来控制阀门开启和关闭的电磁阀。

它的结构简单，由阀体、膜片、电磁线圈和弹簧组成。

当线圈通电时，电磁力使得膜片弯曲，开启阀门；当线圈断电时，弹簧力使得膜片恢复原状，关闭阀门。

膜片式电磁阀结构简单、可靠性高，适用于高粘度流体和腐蚀介质的控制。

以上是几种常见的电磁阀结构及工作原理的详细介绍。

不同的电磁阀适用于不同的工业场景，根据实际需求选择合适的电磁阀可以提高系统的自动化控制效率和可靠性。

小便池电磁阀工作原理小便池电磁阀是一种常见的自动控制装置，它可以根据信号控制水流的开关，从而实现自动冲水的功能。

在了解小便池电磁阀的工作原理之前，我们首先需要了解一些基础知识。

首先，小便池电磁阀是由电磁铁和阀体两部分组成的。

电磁铁是通过电流在线圈中产生磁场，从而吸引阀芯，使阀芯打开或关闭，控制水流的通断。

阀体则是水流的通道，通过控制阀芯的开关来实现水流的控制。

其次，小便池电磁阀的工作原理是基于电磁感应的。

当电流通过电磁铁的线圈时，会在线圈周围产生一个磁场，这个磁场会使得电磁铁上的铁芯受到吸引力，从而使阀芯打开，水流通过阀体进入小便池。

当电流停止时，磁场消失，铁芯也就不再受到吸引力，阀芯关闭，水流停止。

另外，小便池电磁阀的工作原理还涉及到控制电路。

控制电路会根据一定的信号来控制电磁铁的通断，从而控制阀芯的开关。

这个信号可以是人工按下冲水按钮，也可以是传感器检测到水位低于一定程度时发出的信号。

无论是哪种信号，都会被控制电路接收并处理，最终控制电磁阀的工作。

总的来说，小便池电磁阀的工作原理是通过电磁感应和控制电路来实现的。

当有信号输入时，控制电路会使电磁铁通电，产生磁场，从而控制阀芯的开关，实现水流的控制。

这种自动化的设计不仅方便了人们的生活，也提高了水资源的利用效率。

在使用小便池电磁阀时，需要注意定期检查电磁铁和阀体的工作状态，保持清洁和良好的连接，以确保其正常工作。

另外，也要注意防止电磁铁受潮和损坏，避免因此造成水流无法控制的情况发生。

总之，小便池电磁阀作为一种自动控制装置，在实现自动冲水的功能上发挥着重要作用。

通过了解其工作原理，我们可以更好地使用和维护小便池电磁阀，确保其长期稳定地发挥作用。

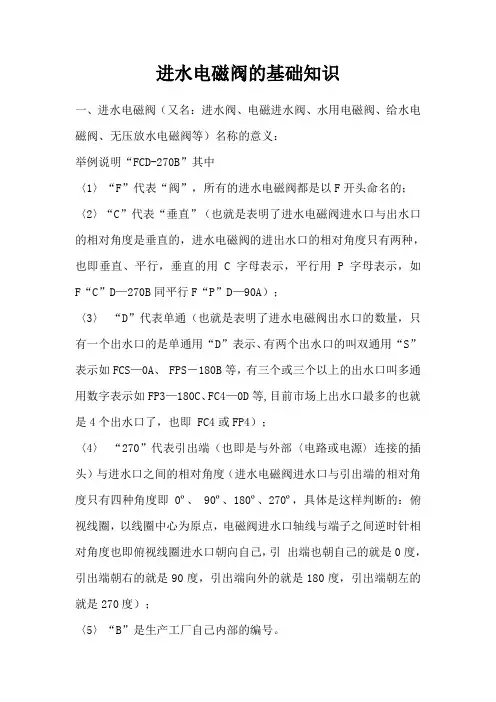

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85%进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

电磁阀结构原理以及选型原则
电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

电磁阀的结构原理
1.阀体
2.进气口
3.出气口
4.导线
5.柱塞
电磁阀原理上分为三大类：直动式、分步直动式、先导式。

而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

一直动式电磁阀
有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

二分步直动式电磁阀
这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时。

快关电磁阀工作原理《快关电磁阀工作原理》1. 引言嘿，你有没有想过，在一些大型的机械设备或者复杂的管道系统里，有些时候需要快速地控制流体的流动，就像你想立刻截断水流或者让气流停止，这时候靠普通的阀门可就有点力不从心了。

那怎么办呢？今天呀，咱们就来好好了解一下快关电磁阀的工作原理，从基础概念到实际应用，还会聊聊常见的问题和误解，最后再看看相关的延伸知识，让你对它有个全方位的认识。

2. 核心原理2.1基本概念与理论背景快关电磁阀呢，从名字就能看出个大概。

“电磁”说明它是靠电磁力来工作的。

这电磁力的概念可是来源于电磁学这个大的理论体系。

早在19世纪，科学家们就对电磁现象有了深入的研究，像法拉第发现电磁感应现象等，这些理论为电磁阀的发展奠定了基础。

简单来说，电磁阀就是一种利用电磁力来控制阀门开闭的装置。

而快关电磁阀呢，就是在这个基础上，特别强调它能够快速地实现阀门关闭这个动作。

它主要由电磁部分和阀门部分组成。

电磁部分就像是阀门的大脑，负责发出指令，阀门部分则是执行这个指令的手脚。

2.2运行机制与过程分析咱们来详细说说它的工作过程。

当给快关电磁阀通电的时候，电流通过电磁线圈。

你可以把电磁线圈想象成一个小小的魔法圈，电流就像魔法能量。

这个电流一通过，就会在周围产生一个磁场。

这个磁场可就厉害了，它会吸引电磁阀里面的铁芯。

铁芯呢，就像一个听话的小铁球，被磁场吸引着就开始移动。

铁芯和阀门的阀芯是连接在一起的。

所以铁芯一动，阀芯也跟着动。

如果是常开型的快关电磁阀，在没通电的时候阀门是开着的，一旦通电，阀芯就被铁芯拉动，快速地堵住阀门的通道，这样流体就不能通过了，实现了快速关闭的效果。

如果是常闭型的呢，没通电时阀门是关闭的，通电后铁芯拉动阀芯，阀门就打开了。

打个比方吧，就像家里的灯开关。

你按一下开关（相当于给电磁阀通电），灯就亮或者灭（阀门就开或者关），只不过快关电磁阀这个动作是非常迅速的。

3. 理论与实际应用3.1日常生活中的实际应用在咱们日常生活中，快关电磁阀的应用可不少。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

进水电磁阀的基础知识一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“F C D-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。

二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。

）〈2〉动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀）〈3〉工作电压范围：额定电压的±15%〈4〉绝缘等级：E〈5〉流量范围：根据客户而定（一般为0.35~35L/min）〈6〉启动特性：进水口施加0.8Mpa水压，线圈施加额定电压的85% 进行通断，无异常〈7〉耐水压：进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压，在1min、1min、5min内无泄漏〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ，〈9〉电气强度：导电部分与非金属部分施加AC2500V，1min无闪络、无击穿〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K〈11〉层间绝缘：在峰值电压1500V，重复频率25Hz，脉冲前沿0.2~3us，脉宽40us下作用2S，显示波形稳定，无异常〈12〉连续通电：进水阀在不通水，施加额定电压12h，阀体不变形，不烧毁〈13〉噪声：进水阀不通水，施加额定电压测量距离r为0.5m，少于声功率级50dB〈14〉耐久性：进水阀进水口分别施加0.02、0.3、0.78Mpa水压，线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化：进水阀在80±2℃下放置1.5min，常温20±2℃下放置1.5nim；在-20±2℃放置30min为一个循环，恢复2h符合〈6〉要求〈16〉浸水：进水阀浸在水深为10±1cm，水温为20±5℃水中8h，取出擦干表面水珠，绝缘电阻>10MΩ〈17〉阀体接口强度：阀体接口能承受扭力矩>2Nm，承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机，不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀，洗衣机用的进水电磁阀一般为先导式（原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

电磁阀原理及使用注意事项电磁阀是一种由电磁力控制的阀门装置，它的原理是通过电磁线圈通电产生磁场，使阀体内的阀芯或阀片受到磁力作用，从而打开或关闭阀门。

电磁阀广泛应用于流体的控制领域，例如自动控制系统、工业生产流程中的流量控制等。

电磁阀的主要组成部分包括阀体、阀芯或阀片、电磁线圈和控制电路。

阀体是电磁阀的外壳，用于固定其他零部件，通常由金属材料制成。

阀芯或阀片是电磁阀的关键部件，通过受到电磁力的作用，实现打开、关闭或调节流体流量的功能。

电磁线圈是电磁阀的动力来源，通过通电产生磁场，激活阀芯或阀片。

控制电路用于控制电磁线圈的通断，从而控制阀芯或阀片的动作。

电磁阀的工作原理较为简单，当电磁线圈通电时，磁场将吸引阀芯或阀片，使其与阀座分离，流体通道打开。

当电磁线圈断电时，磁场消失，阀芯或阀片由于弹簧的作用回到初始位置，流体通道关闭。

控制电磁阀的通断可以通过外部控制电路实现，例如利用开关、计算机、PLC等设备。

在使用电磁阀时需要注意一些事项，以确保其正常工作和安全使用。

首先，为了保证电磁阀的正常工作，应正确选用电磁阀的型号和规格，根据具体的工作环境和要求进行选择。

其次，在安装电磁阀时，应正确接驳电磁线圈的电源，注意电源电压和频率的要求，以免影响电磁阀的工作。

同时，还需要注意电磁阀的接口连接，如螺纹接口、法兰接口等，确保连接紧固，并严禁出现漏气、漏油等现象。

在使用过程中，应注意电磁阀的工作环境和介质的特性。

电磁阀通常适用于不含腐蚀性和粉尘等杂质的中性介质。

如果介质具有腐蚀性，应选用适用的材料进行阀体和接口的选择，以免阀体损坏或介质泄漏。

如果介质带有杂质，应定期进行检查清理，以保证通道畅通。

此外，使用电磁阀时还需注意控制电路的安全性。

首先，应确保电磁阀的电源电压和控制电路的电压一致，以免因电压不匹配而损坏电磁阀。

其次，控制电路应符合相关的标准和规范，例如防护等级、防雷击能力等，以保证人身安全和设备的正常运行。

一、电磁阀结构原理（1.阀体 2.进气口3.出气口4.导线5.柱塞）电磁阀未上电时，阀针在弹簧的作用下，将阀体的通道堵住，电磁阀处于截止状态。

当线圈接通电源时，线圈产生磁力，阀心克服弹簧力向上提起，阀内通道打开，电磁阀处于导通状态。

二、电磁阀分三大类电磁阀原理上分为三大类：直动式、分步直动式、先导式。

现在分别从简介、原理、特点三方面做了一个总结。

1、直动式电磁阀（1）、简介有常闭型和常开型二种。

常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。

结构简单，动作可靠，在零压差和微真空下正常工作。

常开型正好相反。

如小于φ6流量通径的电磁阀。

（2）、原理常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）（3）、特点在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀（1）、简介这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。

当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。

当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。

结构合理，动作可靠，在零压差时工作也可靠。

如：ZQDF，ZS，2W等。

（2）、原理它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
