第九章 结晶态聚合物

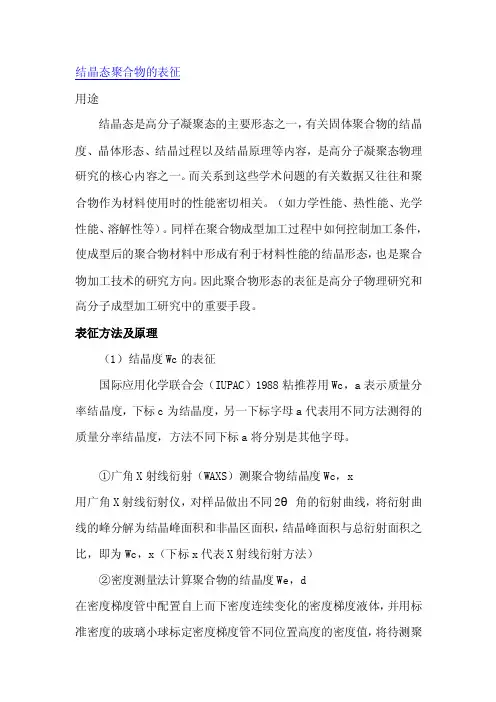

结晶态聚合物的表征用途结晶态是高分子凝聚态的主要形态之一，有关固体聚合物的结晶度、晶体形态、结晶过程以及结晶原理等内容，是高分子凝聚态物理研究的核心内容之一。

而关系到这些学术问题的有关数据又往往和聚合物作为材料使用时的性能密切相关。

（如力学性能、热性能、光学性能、溶解性等）。

同样在聚合物成型加工过程中如何控制加工条件，使成型后的聚合物材料中形成有利于材料性能的结晶形态，也是聚合物加工技术的研究方向。

因此聚合物形态的表征是高分子物理研究和高分子成型加工研究中的重要手段。

表征方法及原理（1）结晶度Wc的表征国际应用化学联合会（IUPAC）1988粘推荐用Wc，a表示质量分率结晶度，下标c为结晶度，另一下标字母a代表用不同方法测得的质量分率结晶度，方法不同下标a将分别是其他字母。

①广角X射线衍射（WAXS）测聚合物结晶度Wc，x用广角X射线衍射仪，对样品做出不同2θ角的衍射曲线，将衍射曲线的峰分解为结晶峰面积和非晶区面积，结晶峰面积与总衍射面积之比，即为Wc，x（下标x代表X射线衍射方法）②密度测量法计算聚合物的结晶度We，d在密度梯度管中配置自上而下密度连续变化的密度梯度液体，并用标准密度的玻璃小球标定密度梯度管不同位置高度的密度值，将待测聚合物样品投入标定后的密度梯度管中，测出聚合物样品的密度，其倒数即为聚合物样品的比容。

再用X射线衍射测得的该聚合物的晶胞参数，计算得到该聚合物“纯晶体“的比容；由膨胀计法测定不同温度下该聚合物熔体的密度，外推到聚合物样品测密度时温度下该聚合物非晶区的比容，按下式计算结晶度：（有时聚合物的，值可从专业手册中查到）③量热法计算聚合物的结晶度的Wc,h用示差扫描量热仪（DSC），测定聚合物样品的熔融热焓（熔融峰的面积）ΔHm，从手册中查找该聚合物100％结晶时的熔融热焓值ΔHm标准，则ΔHm标准也可采用下述方法求得，即用其他方法（如广角X光衍射法WAXD，密度法等）已测得结晶度的该类聚合物的不同样品，分别用DSC法测不同样品的熔融热焓，以测得的熔融焓ΔHm值对结晶度作图，外推到100％结晶度时的熔融热焓值即为ΔHm标准。

高分子科学教程(第二版)—高分子物理部分第7章 聚合物的结构 P2371.试述聚合物的结构特点2.简述聚合物的结构层次答：高分子结构的内容可分为链结构与聚集态结构两个组成部分。

链结构又分为近程结构和远程结构。

近程结构包括构造与构型，构造是指链中原子的种类和排列、取代基和端基的种类、单体单元的排列顺序、支链的类型和长度等。

构型是指某一原子的取代基在空间的排列。

近程结构属于化学结构，又称一级结构。

远程结构包括分子的大小与形态、链的柔顺性及分子在各种环境中所采取的构象。

远程结构又称二级结构。

聚集态结构是指高分子材料整体的内部结构，包括晶态结构、非晶态结构、取向态结构、液晶态结构以及织态结构。

前四者是描述高分子聚集体中的分子之间是如何堆砌的，又称三级结构。

织态结构则属于更高级的结构。

3．写出聚异戊二稀的各种可能的构型和名称（只考虑头－尾键接方式）。

解：（1）1，2－聚合：全同立构1，2－聚异戊二稀；间同立构1，2－聚异戊二稀；无规立构1，2－聚异戊二稀。

（2）3，4－聚合：全同（间同，无规）立构－聚3，4－聚异戊二稀。

（3）1，4聚合：顺式（反式）1，4－聚异戊二稀。

注意：一般来说，顺式、反式聚合都是在特定的催化剂下进行的，当催化剂一定时，产物结构就一定，所以不存在无规的几何异构体。

4．已知聚乙烯试样的聚合度为4105⨯，C-C 键长为0.154nm ，键角为109.5︒，试求：（1）若把聚乙烯看作自由旋转链时的聚乙烯试样的均方末端距；（2）若聚乙烯的末端距符合高斯分布时聚乙烯试样的平均末端距和最可几末端距。

解：54101052=⨯⨯=n ；nm l 154.0=； 5.109=θ（1）22522222.4743)154.0(10225.109cos 15.109cos 1cos 1cos 1nm nl nl nl r =⨯⨯==+-⋅=+-⋅=θθ （2）由于聚乙烯的末端距符合高斯分布，因此它应该是自由结合链)(87.44154.014159.33108385nm l n r =⨯⨯⨯=⋅=π)(76.39154.03102325nm l n r =⨯⨯=⋅=*注意：末端距复合高斯分布的链为高斯链，自由结合链和等效自由结合链都是高斯链。

高分子科学教程(第二版)—高分子物理部分第7章 聚合物的结构 P2371.试述聚合物的结构特点2.简述聚合物的结构层次答：高分子结构的内容可分为链结构与聚集态结构两个组成部分。

链结构又分为近程结构和远程结构。

近程结构包括构造与构型，构造是指链中原子的种类和排列、取代基和端基的种类、单体单元的排列顺序、支链的类型和长度等。

构型是指某一原子的取代基在空间的排列。

近程结构属于化学结构，又称一级结构。

远程结构包括分子的大小与形态、链的柔顺性及分子在各种环境中所采取的构象。

远程结构又称二级结构。

聚集态结构是指高分子材料整体的内部结构，包括晶态结构、非晶态结构、取向态结构、液晶态结构以及织态结构。

前四者是描述高分子聚集体中的分子之间是如何堆砌的，又称三级结构。

织态结构则属于更高级的结构。

3．写出聚异戊二稀的各种可能的构型和名称（只考虑头－尾键接方式）。

解：（1）1，2－聚合：全同立构1，2－聚异戊二稀；间同立构1，2－聚异戊二稀；无规立构1，2－聚异戊二稀。

（2）3，4－聚合：全同（间同，无规）立构－聚3，4－聚异戊二稀。

（3）1，4聚合：顺式（反式）1，4－聚异戊二稀。

注意：一般来说，顺式、反式聚合都是在特定的催化剂下进行的，当催化剂一定时，产物结构就一定，所以不存在无规的几何异构体。

4．已知聚乙烯试样的聚合度为4105⨯，C-C 键长为0.154nm ，键角为109.5︒，试求：（1）若把聚乙烯看作自由旋转链时的聚乙烯试样的均方末端距；（2）若聚乙烯的末端距符合高斯分布时聚乙烯试样的平均末端距和最可几末端距。

解：54101052=⨯⨯=n ；nm l 154.0=； 5.109=θ（1）22522222.4743)154.0(10225.109cos 15.109cos 1cos 1cos 1nm nl nl nl r =⨯⨯==+-⋅=+-⋅=θθ （2）由于聚乙烯的末端距符合高斯分布，因此它应该是自由结合链)(87.44154.014159.33108385nm l n r =⨯⨯⨯=⋅=π)(76.39154.03102325nm l n r =⨯⨯=⋅=*注意：末端距复合高斯分布的链为高斯链，自由结合链和等效自由结合链都是高斯链。

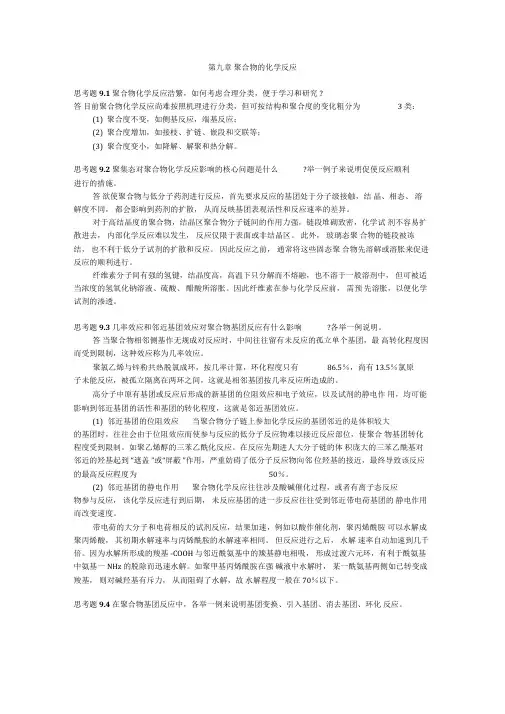

第九章聚合物的化学反应思考题9.1 聚合物化学反应浩繁，如何考虑合理分类，便于学习和研究 ?答目前聚合物化学反应尚难按照机理进行分类，但可按结构和聚合度的变化粗分为 3 类：(1)聚合度不变，如侧基反应，端基反应；(2)聚合度增加，如接枝、扩链、嵌段和交联等；(3)聚合度变小，如降解、解聚和热分解。

思考题9.2 聚集态对聚合物化学反应影响的核心问题是什么?举一例子来说明促使反应顺利进行的措施。

答欲使聚合物与低分子药剂进行反应，首先要求反应的基团处于分子级接触，结晶、相态、溶解度不同，都会影响到药剂的扩散，从而反映基团表观活性和反应速率的差异。

对于高结晶度的聚合物，结晶区聚合物分子链间的作用力强，链段堆砌致密，化学试剂不容易扩散进去，内部化学反应难以发生，反应仅限于表面或非结晶区。

此外，玻璃态聚合物的链段被冻结，也不利于低分子试剂的扩散和反应。

因此反应之前，通常将这些固态聚合物先溶解或溶胀来促进反应的顺利进行。

纤维素分子间有强的氢键，结晶度高，高温下只分解而不熔融，也不溶于一般溶剂中，但可被适当浓度的氢氧化钠溶液、硫酸、醋酸所溶胀。

因此纤维素在参与化学反应前，需预先溶胀，以便化学试剂的渗透。

思考题9.3 几率效应和邻近基团效应对聚合物基团反应有什么影响?各举一例说明。

答当聚合物相邻侧基作无规成对反应时，中间往往留有未反应的孤立单个基团，最高转化程度因而受到限制，这种效应称为几率效应。

聚氯乙烯与锌粉共热脱氯成环，按几率计算，环化程度只有86.5％，尚有 13.5％氯原子未能反应，被孤立隔离在两环之间，这就是相邻基团按几率反应所造成的。

高分子中原有基团或反应后形成的新基团的位阻效应和电子效应，以及试剂的静电作用，均可能影响到邻近基团的活性和基团的转化程度，这就是邻近基团效应。

(1)邻近基团的位阻效应当聚合物分子链上参加化学反应的基团邻近的是体积较大的基团时，往往会由于位阻效应而使参与反应的低分子反应物难以接近反应部位，使聚合物基团转化程度受到限制。

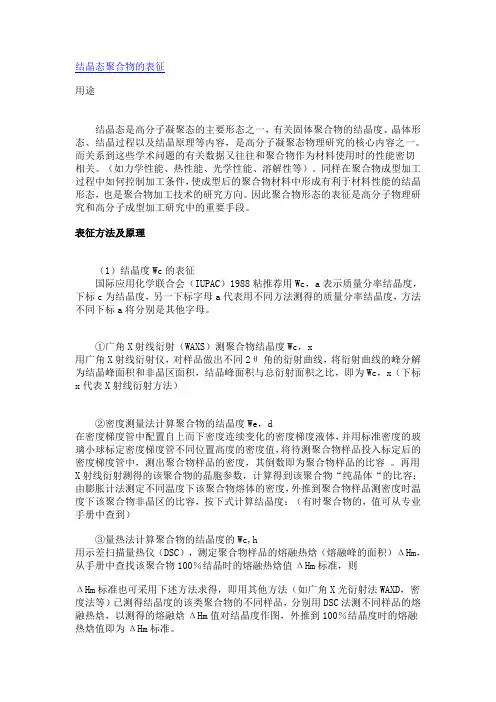

结晶态聚合物的表征用途结晶态是高分子凝聚态的主要形态之一，有关固体聚合物的结晶度、晶体形态、结晶过程以及结晶原理等内容，是高分子凝聚态物理研究的核心内容之一。

而关系到这些学术问题的有关数据又往往和聚合物作为材料使用时的性能密切相关。

（如力学性能、热性能、光学性能、溶解性等）。

同样在聚合物成型加工过程中如何控制加工条件，使成型后的聚合物材料中形成有利于材料性能的结晶形态，也是聚合物加工技术的研究方向。

因此聚合物形态的表征是高分子物理研究和高分子成型加工研究中的重要手段。

表征方法及原理（1）结晶度Wc的表征国际应用化学联合会（IUPAC）1988粘推荐用Wc，a表示质量分率结晶度，下标c为结晶度，另一下标字母a代表用不同方法测得的质量分率结晶度，方法不同下标a将分别是其他字母。

①广角X射线衍射（WAXS）测聚合物结晶度Wc，x用广角X射线衍射仪，对样品做出不同2θ角的衍射曲线，将衍射曲线的峰分解为结晶峰面积和非晶区面积，结晶峰面积与总衍射面积之比，即为Wc，x（下标x代表X射线衍射方法）②密度测量法计算聚合物的结晶度We，d在密度梯度管中配置自上而下密度连续变化的密度梯度液体，并用标准密度的玻璃小球标定密度梯度管不同位置高度的密度值，将待测聚合物样品投入标定后的密度梯度管中，测出聚合物样品的密度，其倒数即为聚合物样品的比容。

再用X射线衍射测得的该聚合物的晶胞参数，计算得到该聚合物“纯晶体“的比容；由膨胀计法测定不同温度下该聚合物熔体的密度，外推到聚合物样品测密度时温度下该聚合物非晶区的比容，按下式计算结晶度：（有时聚合物的，值可从专业手册中查到）③量热法计算聚合物的结晶度的Wc,h用示差扫描量热仪（DSC），测定聚合物样品的熔融热焓（熔融峰的面积）ΔHm，从手册中查找该聚合物100％结晶时的熔融热焓值ΔHm 标准，则ΔHm标准也可采用下述方法求得，即用其他方法（如广角X光衍射法WAXD，密度法等）已测得结晶度的该类聚合物的不同样品，分别用DSC法测不同样品的熔融热焓，以测得的熔融焓ΔHm值对结晶度作图，外推到100％结晶度时的熔融热焓值即为ΔHm标准。

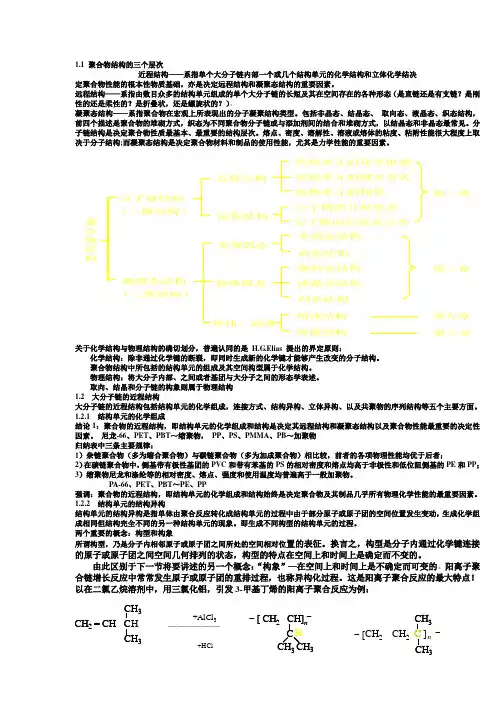

1.1 聚合物结构的三个层次近程结构——系指单个大分子链内部一个或几个结构单元的化学结构和立体化学结决定聚合物性能的根本性物质基础，亦是决定远程结构和凝聚态结构的重要因素。

远程结构——系指由数目众多的结构单元组成的单个大分子链的长短及其在空间存在的各种形态（是直链还是有支链？是刚性的还是柔性的？是折叠状，还是螺旋状的？）。

凝聚态结构——系指聚合物在宏观上所表现出的分子凝聚结构类型。

包括非晶态、结晶态、 取向态、液晶态、织态结构，前四个描述是聚合物的堆砌方式，织态为不同聚合物分子链或与添加剂间的结合和堆砌方式，以结晶态和非晶态最常见。

分子链结构是决定聚合物性质最基本、最重要的结构层次。

熔点、密度、溶解性、溶液或熔体的粘度、粘附性能很大程度上取决于分子结构;而凝聚态结构是决定聚合物材料和制品的使用性能，尤其是力学性能的重要因素。

关于化学结构与物理结构的确切划分，普遍认同的是H.G .Elias 提出的界定原则：化学结构：除非通过化学键的断裂，即同时生成新的化学键才能够产生改变的分子结构。

聚合物结构中所包括的结构单元的组成及其空间构型属于化学结构。

物理结构：将大分子内部、之间或者基团与大分子之间的形态学表述。

取向、结晶和分子链的构象则属于物理结构 1.2 大分子链的近程结构大分子链的近程结构包括结构单元的化学组成，连接方式、结构异构、立体异构、以及共聚物的序列结构等五个主要方面。

1.2.1 结构单元的化学组成结论1：聚合物的近程结构，即结构单元的化学组成和结构是决定其远程结构和凝聚态结构以及聚合物性能最重要的决定性因素。

尼龙-66、PET 、PBT ～缩聚物， PP 、PS 、PMMA 、PB ～加聚物 归纳表中三条主要规律：1）杂链聚合物（多为缩合聚合物）与碳链聚合物（多为加成聚合物）相比较，前者的各项物理性能均优于后者； 2）在碳链聚合物中，侧基带有极性基团的PVC 和带有苯基的PS 的相对密度和熔点均高于非极性和低位阻侧基的PE 和PP ； 3）缩聚物尼龙和涤纶等的相对密度、熔点、强度和使用温度均普遍高于一般加聚物。

结晶型聚合物
结晶型聚合物是一种具有高度有序结构的聚合物材料，其分子链排列方式呈现出明显的晶体结构。

这种材料具有优异的物理性质和化学稳定性，因此在材料科学、化学工程、生物医学和电子工程等领域都得到广泛应用。

结晶型聚合物的制备通常采用聚合反应，该反应会使分子链相互交错，从而形成聚合物结晶。

聚合反应可以采用不同的方式进行，如自由基聚合、离子聚合、环氧化合物聚合等。

在聚合反应过程中，需要针对不同的聚合物材料选择不同的反应条件和催化剂，以确保得到高质量和高效率的结晶型聚合物。

结晶型聚合物的物理性质与其化学结构密切相关。

研究表明，聚合物分子链的长度和分子结构对其结晶行为和晶体结构有重要影响。

此外，温度、压力和溶剂等因素也会对结晶型聚合物的形态和性能产生影响。

结晶型聚合物广泛应用于电子工程领域中，如制备高分子材料的膜、塑料器件、光学器件等。

此外，结晶型聚合物还有许多应用领域，如制备高性能纤维、医学材料、光学材料等。

随着科学技术的不断进步，结晶型聚合物的制备和应用将会更加广泛和深入。

- 1 -。
