图形电镀培训讲义一、流程上板→除油→水洗→水洗→微蚀→水洗→水洗→浸酸→镀铜→水洗→水洗→预浸→镀锡→水洗→水洗→下板→炸棍→水洗→水洗→下一循环二、目的：1．加厚孔内镀铜层使导通良好；2．镀抗蚀层为后工序蚀刻做准备。
三、各缸药水成份及其作用1．除油缸药水成份：LP200 4-6%H2SO44-6%温度：25-37℃时间：4-6分钟作用：清除板面手指印、轻微油脂及有机污染，溶胀残余干膜并去除，保证板面清洁2．微蚀缸药水成份：NPS 60-80g/LH2SO4 1-3%(V/V)温度：28-32℃时间：1-2分钟作用：微观粗化铜表面，保证电镀层之良好结合力3．浸酸缸药水成份：H2SO48-12%（V/V）温度：常温时间：1-2分钟作用：减轻前处理清洗不良对镀铜溶液之污染，并保持镀铜溶液中硫酸含量之稳定4．镀铜缸药水成份：CuSO4·5H2O 55-68g/LH2SO4 100-120ml/LCl- 40-80ppm125T-2(CH) Additive 2.5-10ml/L125T-2(CH) Carrier 10-40ml/L温度：22-28℃时间：60-80分钟作用：镀铜，实现孔壁及线路之厚度要求，保证其优良之导电性能反应方程式：阴极Cu2++2e→Cu 2H++2e→H2↑阳极Cu-2e→Cu2+Cu-e→Cu+(不完全氧化)（停拉时无打气，溶液易发生歧化反应Cu2++e→Cu+Cu++CL-→CuCL↓）5．预浸缸药水成份：H2SO48-12%（V/V）温度：常温时间：1-2分钟作用：减轻前处理清洗不良对镀锡溶液之污染，并保持镀锡溶液中硫酸含量之稳定6．镀锡缸药水成份：SnSO4 35-45g/LH2SO4 90-110ml/LRonastanEC part A 15-25ml/LRonastanEC part B 30-50ml/L温度：18-25℃时间：8-10分钟作用：镀锡，作为碱性蚀刻之抗蚀层，形成良好之线路图形反应方程式：阴极Sn2++2e→Sn 2H++2e→H2↑阳极Sn-2e→Sn 2+（溶液中有氧Sn 2++O2→Sn 4+→Sn（OH）4↓）7．炸棍缸药水成份：HNO3 68%（V/V）温度：常温时间：7-8分钟作用：去除夹仔上之铜、锡四、操作条件对镀铜的影响1．温度温度对镀液性能影响较大，温度高，反应速度加快，充许电流密度提高，镀层沉积速度加快，但温度过高会导致添加剂消耗快，分解速度加快，镀层粗糙、亮度降低。
图形电镀培训讲义

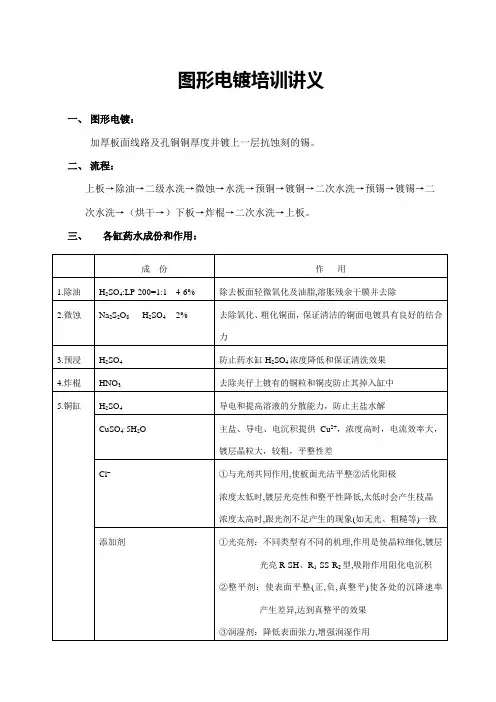

一、图形电镀：
加厚板面线路及孔铜铜厚度并镀上一层抗蚀刻的锡。
二、流程：
上板→除油→二级水洗→微蚀→水洗→预铜→镀铜→二次水洗→预锡→镀锡→二次水洗→（烘干→）下板→炸棍→二次水洗→上板。
三、各缸药水成份和作用：
四、电极反应：
1．镀铜：阴极Cu2++2e→Cu 2H++2e→H2
阳极Cu—2e→Cu2+Cu—e→Cu+（不完全氧化）（停拉时无打气，溶液发生歧化反应：Cu2++Cu→Cu+Cu++Cl→CuCl）2．镀锡：阴极Sn2++2e→Sn 2H2+2e→H2
阳极Sn—2e→Sn2+
（溶液中有氧：Sn2++O2→Sn4+→Sn（OH）4）
五、两者电镀液维护使用应注意的事项：
1．配槽：A．配镀锡槽时和加料时应注意添加剂的加入顺序和配比，防止浑浊（及胶体）的产生。
B．SnSO4在硫酸溶液中的溶解度较小,若加入量太多,易沉积在底部。
2．拖缸：拖掉缸内的杂质（小电流拖阳离子、大电流拖阴离子）。
3．镀锡不能开打气，防止Sn2+及光剂氧化（因光亮剂为苯胺类及其衍生物，被氧化成对苯醌，溶液变黄且浑浊）。
六、主要问题：
七、特殊工艺流程：
镀孔工艺：若孔较小或孔铜要求1.2以上，面铜要求较薄，则走镀孔工艺。
电镀工艺培训资料一、电镀工序主讲：唐宏华时间：2005年5月16号19：00 地点：会议室培训人员：工程部全体人员培训记录：龚华明1、资料信息传递，文书资料，电脑资料2、制程能力解说，工艺参数3、工序流程解释，特殊工艺流程详细注解4、相关物料、设备的介绍，机器公差，极限加工能力5、相关制作原理注解6、相关操作工程优化注意事项7、相关培训试题黑化工序流程解释:黑化：采用化学溶液在铜箔表面生成一层黑色而致密的氧化铜层,增加其表面积,提高层压后铜表面与半固化片之间的结合力的一种氧化处理工艺。
