变频器的安装接线、调试

现场调试步骤及方法现场调试是指在设备安装和连接完成后对设备进行功能和性能的测试以确保其正常运行。

对于路斯特变频器，以下是一般的现场调试步骤及方法：1.安装和接线检查：-确保路斯特变频器正确安装在适当的位置。

-检查变频器的电源和信号线连接是否正确，确保接线牢固可靠。

2.电气连接检查：-检查输入电源的电压和频率是否与变频器要求的电源参数相匹配。

-检查输出电机的额定电压和电流是否与变频器的参数设置相匹配。

-确保所有电气接地符合安全标准，并检查接地电阻是否符合要求。

3.参数配置和设置：-根据设备的技术要求和实际应用，配置变频器的参数，如额定功率、额定电压、额定频率等。

-根据实际应用需求对变频器进行特殊功能设置，如过流保护、超温保护、过载保护等。

4.系统启动和测试：-打开变频器的电源开关，确保变频器正常上电。

-按照设备的启动流程，逐步启动主机系统。

-检查输出电机的转动方向和速度是否与期望一致，如有需要，进行相应调整。

5.故障排除和性能测试：-如果设备启动过程中出现故障，首先检查报警信息，并根据报警信息进行相应的处理。

-进行电流、电压、转速等性能测试，确保变频器的输出性能满足设备的要求。

-对变频器进行负载测试，验证其在不同工况下的工作稳定性和效率。

6.系统性能评估：-根据测试结果评估变频器的性能和稳定性，与其技术规格进行比较。

-如果有必要，调整变频器的参数和设置，以优化其性能和能源效率。

7.更多操作和调试：-进行其他功能测试，如故障保护、紧急停机、运行模式切换等。

-如果需要，根据实际应用需求对变频器进行更多精细调试和优化设置。

在进行现场调试时，需要注意以下事项：-要按照设备的技术规格和操作手册进行操作，确保操作的正确性和安全性。

-在进行任何调试和测试前，应确保电源已经切断，避免发生触电或其他意外事故。

-调试过程中要仔细观察变频器的运行状态和输出参数，及时记录和处理异常情况。

-根据实际情况，调整变频器的参数和设置，以达到设备的最佳运行状态。

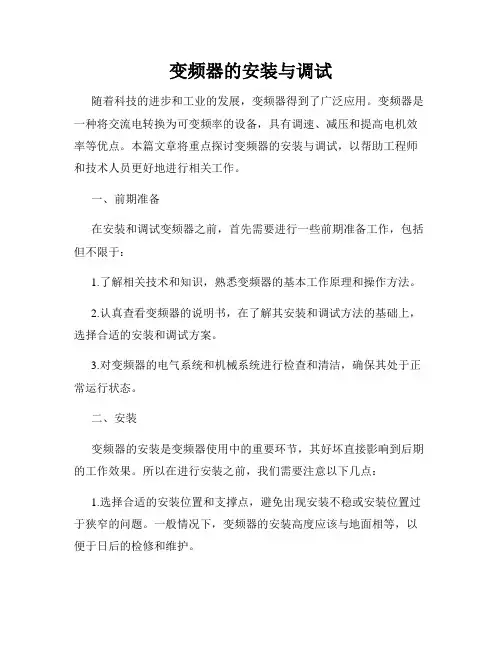

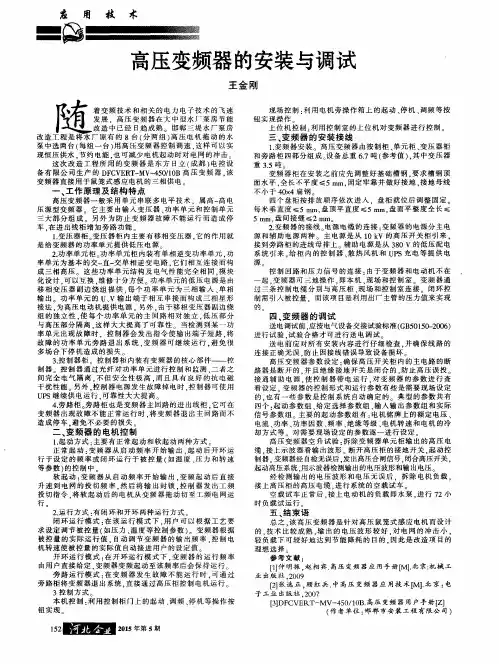

变频器的安装与调试随着科技的进步和工业的发展，变频器得到了广泛应用。

变频器是一种将交流电转换为可变频率的设备，具有调速、减压和提高电机效率等优点。

本篇文章将重点探讨变频器的安装与调试，以帮助工程师和技术人员更好地进行相关工作。

一、前期准备在安装和调试变频器之前，首先需要进行一些前期准备工作，包括但不限于：1.了解相关技术和知识，熟悉变频器的基本工作原理和操作方法。

2.认真查看变频器的说明书，在了解其安装和调试方法的基础上，选择合适的安装和调试方案。

3.对变频器的电气系统和机械系统进行检查和清洁，确保其处于正常运行状态。

二、安装变频器的安装是变频器使用中的重要环节，其好坏直接影响到后期的工作效果。

所以在进行安装之前，我们需要注意以下几点：1.选择合适的安装位置和支撑点，避免出现安装不稳或安装位置过于狭窄的问题。

一般情况下，变频器的安装高度应该与地面相等，以便于日后的检修和维护。

2.连接电源之前，需要对变频器的电气连接进行检查。

应当保证变频器的电气连接与其它设备连接的正确性。

3.在连接电源之后，需要对变频器的工作状态进行检查。

检查包括是否有异常声音、温度是否过高、电机是否转动等，并对异常情况进行解决。

三、调试变频器的调试是保证变频器正常运行的关键环节，好的调试可以使变频器的运行效果更加出色。

因此，我们应该重视变频器的调试工作，在此过程中，应该做到以下几点：1.对变频器的参数进行设置，包括变频器的频率、电压、电流、速度等参数。

应该根据实际情况进行设置，并记录下所有设置参数。

2.进行负载测试，测试过程中需要对变频器和负载的状态进行实时跟踪，确保其运行稳定，不出现错误。

3.对变频器的安全保护功能进行测试，包括短路保护、过载保护、过压保护等功能的测试。

4.测试完毕后，将所有测试参数记录下来，以供后期的维护和更换。

四、安全保障在变频器的安装和调试过程中，我们需要注意安全事项，包括但不限于：1.在连接电源和操作变频器之前，必须断开电源，并使用电压表检查是否有电压输出。

变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。

接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

防止异物进入变频器中。

2、在端子+，PB间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。

因此，安装选件无线电噪音滤波器FR-BIF或FR-BSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，要把F0.16设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。

变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。

断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V 继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。

2、变频器接地用专用接地端子。

接地线的连接，要使用镀锡处理的压接端子。

拧紧螺丝时，注意不要将螺丝扣弄坏。

施耐德ATV71变频器设置指南施耐德ATV71变频器是一种专业的电气控制设备，用于控制电动机的转速和运行。

在使用ATV71变频器之前，我们需要了解如何正确设置和调试它以确保最佳性能和安全运行。

以下是施耐德ATV71变频器的设置指南，包括安装、接线、参数设置和调试过程。

第一步：安装和接线1.根据变频器的额定功率和电压，选择适当的安装位置。

2.确保变频器周围的环境通风良好，并远离热源和湿度。

3.确保电源线和电机线接线正确，按照变频器的接线图进行连接。

在连接电源线和电机线之前，确保电源已经断开。

4.检查接线是否牢固，并避免电线交叉和短路。

第二步：参数设置1.连接电源后，按下变频器面板上的“模式”按钮，进入基本设置菜单。

2.使用上下/左右箭头键导航到所需的参数设置，按下“确定”键进行选择。

3.根据实际应用需求，设置变频器的基本参数，如额定电压、额定功率和额定电流。

4.设置电压和频率限制，以确保在变频器的额定工作范围内运行电动机。

5.根据操作手册提供的参数列表，逐个设置变频器的高级参数，如加速时间、减速时间、最大转矩和过载保护。

6.检查参数设置是否正确，并根据需要进行修改。

第三步：调试过程1.在进行调试前，确保变频器和电动机的机械连接正确，并确保电机轴与机械负载对齐。

2.提供适当的负载，并逐步增加变频器的输出频率。

3.监控电动机的运行情况，包括转速、电流和温度。

确保运行正常且没有异常情况。

4.根据需要，调整变频器的参数，以获得更好的性能和运行效果。

5.使用变频器提供的监控功能进行故障诊断和排除。

第四步：安全注意事项1.在进行任何调试和设置之前，确保电源已经关闭，并使用安全锁进行锁定，以防止误操作。

2.注意变频器的电气隔离和绝缘等级，避免触摸裸露的电线和接口。

3.在操作变频器时必须使用绝缘手套和安全鞋，以确保人身安全。

4.定期检查电源线和接线的连接情况，并确保电缆和电线的绝缘性能良好。

总结：通过正确的安装、接线、参数设置和调试过程，我们可以确保施耐德ATV71变频器的最佳性能和安全运行。

变频器调试，空载，带载试运行的方法和步骤变频器在完成安装和接线后，需要进行调试，调试时先要对系统进行检查，然后按照“先空载再轻载，后重载”的原则进行调试。

一、检查在变频调速系统试车前，先要对系统进行检查，检查分断电检查和通电检查。

1、断电检查断电检査内容主要有a．外观、结构的检查主要检查变频器的型号、安装环境是否符合要求，装置有无坏和脱落，电缆线径和种类是否合适，电气接线有无松动、错误，接地是否可靠等b．绝缘电阻的检查在测量变频器主电路的绝缘电阻时，要将R、S、T端子和U、V、W端子都连接起来，再用500V的兆欧表测量这些端子与接地端之间的绝缘电阻，正常绝缘电阻应在10M以上。

在测量控制电路的绝缘电阻时，用万用表R×10kQ挡测量各端子与地之间的绝缘电阻，不能使用兆欧表或其他高电压仪表测量，以免损坏控制电路。

c、供电电压的检查检查主电路的电源电压是否在允许的范围之内，避免变频器系统在允许电压范围外工作。

2、通电检查通电检查内容主要有：a、检查显示是否正常通电后，变频器显示屏会有显示，不同变频器通电后显示内容所不同，应对照变频器操作说明书观察显示内容是否正常。

b．检査变频器内部风机能否正常运行通电后，变频器内部风机会开始运转，用手在出风口感觉风量是否正常。

二、熟悉变频器的操作面板不同品牌的变频器操作面板会有差异，在调试变频调速系统时，先要熟悉变频器操作面板。

在操作时，可对照操作说明书对变频器进行一些基本的操作，如测试面板各按键的功能、设置变频器的参数等等。

三、空载试验在进行空载试验时，先脱开电动机的负载，再将变频器输出端与电动机连接，然后进行通电试验，试验步骤如下：1、启动试验：先将频率设为0Hz，然后慢慢调高频率至50Hz，观察电动机的升速情况。

2、电动机参数检测：带有矢量控制功能的变频器需要通过电动机空载运行来自动检测电动机的参数，其中有电动机的静态参数，如电阻、电抗，还有动态参数，如空载电流等。

变频器的使用及维修说明一、变频器的使用说明1.变频器的安装与接线：(1)选择合适的安装位置，确保变频器周围的环境通风良好，避免堆放杂物等影响散热。

(2)将变频器固定在平稳的地面或底座上，确保安装牢固。

(3)接线时应断开电源，根据电动机的参数配置正确的导线尺寸，按照变频器的标记接线端子进行接线。

2.变频器的参数设置：(1)根据实际的应用需求，设置变频器的基本参数，如电压、频率、起动方式等。

(2)调整变频器的控制参数，如加速时间、减速时间、速度曲线等，以满足所需的运行要求。

(3)设置保护参数，确保变频器在异常情况下能够及时保护电机和变频器本身。

3.变频器的启动与停止：(1)通电前，检查电机是否正常，确保无异常情况。

(2)启动时，逐步提高频率和电压，使电机平稳运行。

(3)停止时，先将变频器的频率逐渐降低至零，再断开电源。

4.变频器的故障排除：(1)首先检查变频器的电源是否正常，是否存在电源故障。

(2)检查被控制设备和电机的电源是否正常，是否存在电机故障或短路情况。

(3)检查变频器的参数设置是否正确，是否存在过载或过热等异常情况。

二、变频器的维修说明1.维修前的准备工作：(1)切断变频器的电源，并确保电源完全断开。

(2)将变频器周围的杂物清除，确保维修环境安全无障碍。

(3)准备所需的维修工具和材料，如扳手、电压表、连接线等。

2.维修过程及注意事项：(1)首先检查变频器的外部是否有明显的损坏痕迹，如烧焦、变形等，必要时进行更换。

(2)检查电源接线是否正确，是否存在松动、接触不良等情况，及时进行维修。

(3)检查电路板上的元器件是否正常，如有烧坏、损坏等情况，需要替换相应的元器件。

(4)注意观察变频器运行中的指示灯，如存在异常，需及时解决，不得随意操作和更换部件。

(5)维修完毕后，进行必要的测试和调试，确保变频器的运行正常。

3.维修后的验收工作：(1)恢复变频器的正常供电，进行运行测试，以确保维修效果。

(2)检查变频器的运行参数是否符合要求，如有问题，必要时重新调整设置。

变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。

例如，确定所需的输出频率范围、电压范围和额定电流等。

2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。

包括输入电压、电流、输出频率、过载保护参数等。

3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。

确保电源稳定并符合要求。

4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。

确保电机的连接正确并能够工作。

5.启动试运行：在调试之前，首先进行试运行。

通过控制变频器的启动和停止来检查变频器和电机的运转情况。

观察电机是否正常启动，转速是否稳定。

6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。

可以通过变频器的菜单界面或者参数设置软件进行调整。

逐步逼近目标频率，确保输出频率稳定。

7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。

根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。

8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。

根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。

9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。

根据实际情况，设置比例、积分和微分参数，调整PID参数值。

10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。

通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。

11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。

通过找出故障原因，采取相应的措施进行调整和修复。

12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。

检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。

总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。

变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格，以及工作电压和频率要求。

1.2根据变频器的安装要求进行安装，确保其良好接地。

1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。

1.4制定详细的调试计划和记录，包括调试步骤、参数设置、测试数据等。

二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符，如有不符进行相应调整。

2.2调整变频器的运行频率和电压范围，确保适应不同负载要求。

2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。

三、变频器的操作和监控3.1启动变频器，观察其运行是否正常，如有异常立即停止。

3.2检查变频器的输出电流和频率是否与设定值相符，如有偏差进行相应调整。

3.3监控变频器的温度、电流、电压等参数，确保其在安全工作范围内。

四、加载测试4.1选择适合的负载设备，将其连接至变频器的输出端。

4.2开始加载测试，观察变频器的输出电流和频率是否稳定，温度是否正常。

4.3根据实际情况进行相应参数的调整，以达到最佳工作效果。

五、变频器保护功能测试5.1模拟过载情况，测试变频器的过载保护功能，确保其能够及时启动保护机制。

5.2模拟短路故障，测试变频器的短路保护功能，确保其能即时切断电源。

5.3测试变频器的过压保护、欠压保护、过温保护等功能，确保运行安全可靠。

六、调试结束6.1关闭变频器和负载设备，切断电源，进行设备的清洁和维护。

6.2根据调试记录整理、评估数据，如有不符合要求的地方，进行相应调整。

6.3编写变频器调试报告，总结调试情况和结果，提出改进措施。

1.进行安全检查，包括检查电源和设备连接是否牢固，确保无漏电和短路等问题。

2.确定变频器的工作要求，包括输入电压、输出电压、频率要求等。

3.根据变频器的型号和规格，进行参数设置，如输入电流、起始频率、加速时间等。

4.启动变频器，观察运行情况，如有异常情况，及时停止变频器并检查故障。

变频器安装操作方法
变频器的安装操作方法如下：
1. 确定安装位置：选择一个干燥、通风良好的位置安装变频器。

确保安装位置足够牢固，能够承受变频器的重量和振动。

2. 确保电源：首先，确认变频器的输入电源与所需的电源参数（电压、电流、频率）相符。

并且确保电源线路具备足够的绝缘和承载能力。

3. 连接电源：将输入电源线路连接到变频器的输入端子上，并确保连接稳固可靠。

根据需要，可能还需要安装并连接适当规格的断路器或保险丝。

4. 连接电机：将电机的输出线路连接到变频器的输出端子上。

确保连接正确，电机的各相线应与变频器各输出端子相对应。

5. 连接控制设备：根据需要，将控制设备（如开关、按钮、传感器）与变频器的控制端子相连接。

根据变频器的规格和要求进行正确的接线操作。

6. 接地和屏蔽：对于较大功率的变频器和长距离的信号传输，可能需要进行接地和屏蔽处理，以降低电磁干扰和噪音。

7. 调试和测试：在进行正式启动之前，对已完成的安装进行调试和测试。

首先，
确认各个连接是否正确稳固，然后按照变频器的操作手册进行设置和调试，确保变频器能够正常工作。

请注意，在进行变频器的安装操作时，一定要严格按照变频器的操作手册和相关规范进行操作，遵循安全操作规程，如果没有相关经验，建议请专业人员或技术支持进行安装。
