ABB变频器调试步骤
ABB变频器调试步骤1.确认安装环境：在调试ABB变频器之前，需要准备一个干燥、通风良好的环境，确保变频器不会受到尘埃、湿气等外界因素的干扰。
同时，需要确保变频器与电动机、电源以及其他控制设备之间的电缆连接正确可靠。
2.确认电源接线：首先需要确认ABB变频器与电源之间的接线是否正确。
通常，ABB变频器有三相输入，因此需要将电源的三相线分别连接到变频器的U、V、W输入端子上。
此外，还需要将电源的地线接到变频器的地线端子上，并确保连接可靠。
3.连接电机：接着，需要将电动机的三相线分别连接到变频器的U、V、W输出端子上。
在连接电机之前，需要确认电动机与变频器的额定功率和额定电压是否匹配，并确保连接可靠。
4.设置变频器参数：完成电源和电机的连接之后，需要设置ABB变频器的参数，以适应具体的应用需求。
ABB变频器通常配有一个参数设置界面，通过该界面可以对变频器进行各种设置。
常见的参数设置包括：额定频率、额定电压、电机保护参数、启动和停止方式等。
5.调试变频器：在设置完变频器参数之后，可以进行变频器的调试工作。
在调试过程中，可以通过不同的方式来测试变频器的功能和性能。
例如，可以通过手动或自动方式来控制变频器的启动和停止，观察电机转速的变化情况，以及变频器的输出电压、电流等参数。
如果发现异常情况，需要及时调整变频器的参数，直到达到预期的效果。
6.检查保护功能：在调试完成后，需要测试ABB变频器的保护功能是否正常。
ABB变频器通常具有过载保护、短路保护、过压保护、欠压保护等功能，这些保护功能可以有效保护电机和变频器不受损坏。
测试保护功能的方法包括：通过外部手动开关来模拟过流、过压、过载等故障情况，观察变频器是否能够及时对故障进行保护动作。
7.记录和整理调试数据：在调试过程中，需要及时记录和整理相关数据，以备以后参考。
例如，可以记录变频器的参数设置值、电机的额定功率、电压、电流等信息，以及对应的性能指标。
同时，还可以记录变频器的工作时间、运行状态、故障次数等数据，以便进行后续的故障分析和维护工作。
变频器的安装与调试
变频器的安装与调试随着科技的进步和工业的发展，变频器得到了广泛应用。
变频器是一种将交流电转换为可变频率的设备，具有调速、减压和提高电机效率等优点。
本篇文章将重点探讨变频器的安装与调试，以帮助工程师和技术人员更好地进行相关工作。
一、前期准备在安装和调试变频器之前，首先需要进行一些前期准备工作，包括但不限于：1.了解相关技术和知识，熟悉变频器的基本工作原理和操作方法。
2.认真查看变频器的说明书，在了解其安装和调试方法的基础上，选择合适的安装和调试方案。
3.对变频器的电气系统和机械系统进行检查和清洁，确保其处于正常运行状态。
二、安装变频器的安装是变频器使用中的重要环节，其好坏直接影响到后期的工作效果。
所以在进行安装之前，我们需要注意以下几点：1.选择合适的安装位置和支撑点，避免出现安装不稳或安装位置过于狭窄的问题。
一般情况下，变频器的安装高度应该与地面相等，以便于日后的检修和维护。
2.连接电源之前，需要对变频器的电气连接进行检查。
应当保证变频器的电气连接与其它设备连接的正确性。
3.在连接电源之后，需要对变频器的工作状态进行检查。
检查包括是否有异常声音、温度是否过高、电机是否转动等，并对异常情况进行解决。
三、调试变频器的调试是保证变频器正常运行的关键环节，好的调试可以使变频器的运行效果更加出色。
因此，我们应该重视变频器的调试工作，在此过程中，应该做到以下几点：1.对变频器的参数进行设置，包括变频器的频率、电压、电流、速度等参数。
应该根据实际情况进行设置，并记录下所有设置参数。
2.进行负载测试，测试过程中需要对变频器和负载的状态进行实时跟踪，确保其运行稳定，不出现错误。
3.对变频器的安全保护功能进行测试，包括短路保护、过载保护、过压保护等功能的测试。
4.测试完毕后，将所有测试参数记录下来，以供后期的维护和更换。
四、安全保障在变频器的安装和调试过程中，我们需要注意安全事项，包括但不限于：1.在连接电源和操作变频器之前，必须断开电源，并使用电压表检查是否有电压输出。
变频器安装与调试
变频器安装与调试随着工业自动化程度的提高，变频器作为一种重要的电气设备在各行各业得到了广泛应用。
变频器的安装与调试是确保其正常运行的关键环节。
本文将介绍变频器安装与调试的步骤和注意事项。
一、变频器安装1.安装位置选择变频器应安装在通风良好、温度适宜、无腐蚀性气体和电磁场干扰的场所。
应尽量避免阳光直射，防止灰尘堆积和结冰，确保设备的正常运行。
2.电源接线变频器的电源接线需要按照变频器使用说明书中的图纸进行接线。
应确保电源接线正确可靠，接地可靠，避免因电源接线不当而引起设备故障或事故。
3.信号线接线根据变频器的使用需要，进行各种信号线的接线工作。
应仔细核对每个信号线的接线位置，确保连接准确、牢固。
4.设备固定将变频器固定在设备底座上或墙壁上，使用螺栓等固定件固定设备。
确保变频器在设备运行过程中不会发生松动或摇晃。
二、变频器调试1.参数设定首先需要根据设备的工作要求，按照变频器的使用说明书进行参数设定。
包括最大输出频率、额定电流、过载能力等参数的设定。
参数设定应准确无误，以确保设备的正常运行。
2.运行状态检测在进行变频器调试时，应对设备的运行状态进行检测。
通过观察电流、频率、转速等指标的变化，判断设备的运行状态是否正常。
如发现异常情况，应及时进行调整或排除故障。
3.保护功能测试变频器具备各种保护功能，如过载保护、短路保护等。
在调试过程中，应进行保护功能测试。
测试方法可以是人为制造异常情况，观察保护功能是否正常起作用。
4.负载试运行在完成参数设定和运行状态检测后，可以进行设备的负载试运行。
通过观察设备在不同负载下的运行情况，判断设备的工作效果和稳定性。
三、注意事项1.安全措施在进行变频器安装与调试过程中，应严格遵守相关的安全规范，佩戴必要的个人防护装备，并确保设备和安装环境的安全。
2.操作规范在进行变频器参数设定和运行状态检测时，应按照变频器使用说明书的要求进行操作。
切勿随意更改参数或进行未经授权的操作，以免影响设备的正常运行。
变频器调试和操作方法
变频器调试和操作方法
变频器是一种电气设备，用于调节交流电机的转速和电压。
以下是变频器的调试和操作方法：
1. 连接变频器和电机：首先将变频器与电源相连，然后将变频器的输出端与电机连接。
确保连接正确并紧固好。
2. 设置变频器参数：根据实际需求，设置变频器的参数。
这些参数包括输入电压、输出电压、输出频率、过载保护等。
可以通过变频器上的面板或者专门的调试软件进行设置。
3. 启动变频器：打开变频器的电源开关，然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。
此时，变频器会将电源的直流电转换为交流电，并输出给电机。
4. 调试电机转速：通过调整变频器的输出频率，可以控制电机的转速。
可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。
根据需要，逐步提高或降低输出频率，直到达到所需的电机转速。
5. 监测电机运行状态：在电机运行过程中，可以通过变频器的显示屏或者软件界面来监测电机的运行状态，包括电流、转速、温度等。
如果发现异常，可以及时采取措施进行处理。
6. 停止变频器：当不需要使用变频器时，可以按下停止按钮或者使
用遥控器停止变频器的运行。
然后关闭变频器的电源开关。
需要注意的是，变频器的调试和操作需要具备一定的电气知识和经验，如果不熟悉操作，请寻求专业人员的帮助。
此外，操作变频器时，要注意安全，避免触电和其他意外事故的发生。
变频器调试总结
变频器调试总结变频器调试是指对变频器进行安装、接线、参数设定、运行测试等一系列工作的实施与验证。
通过调试工作，可以确保变频器的正常运行，保障机械设备的稳定运行，提高生产效率。
在变频器调试过程中，需要按照以下步骤进行操作：1. 确定变频器的配置和安装位置。
首先，需要根据设备的需求，选择合适的变频器型号，并确定变频器的安装位置，确保能够方便接线和通风散热。
2. 进行电气接线。
根据变频器的接线图，将主电源、电机、机械设备等进行正确的接线。
确保接线牢固可靠，防止漏电、短路等情况发生。
3. 设置变频器参数。
根据设备的运行要求，需要正确设置变频器的参数。
这些参数包括电网频率、电机功率、运行方式、加速时间、减速时间等。
适当的参数设置可以提高设备的性能，减少能耗。
4. 进行运行测试。
在设置完变频器参数后，需要进行运行测试，检验是否可以正常启动和运行。
测试中需要注意电机的转速、运行平稳性、响应速度等指标。
5. 调试反馈和调整。
在运行测试过程中，如果发现问题，需要及时记录并进行调整。
例如，如果出现振动、噪音、温度过高等异常情况，可能需要调整参数或更换元件。
在整个调试过程中，需要注意以下几个方面：1. 安全性。
在进行电气接线时，需要确保断电并采取安全措施，避免触电和其他事故发生。
此外，在变频器运行测试时，也需要保持警惕，随时注意设备的运行状况，防止意外事故的发生。
2. 测试准确性。
在进行运行测试时，需要采用合适的测试方法和工具，确保测试的结果准确可靠。
测试数据应该与实际情况相符，以便进行后续的调整和改进。
3. 经验积累。
每一次变频器调试都是一个宝贵的经验积累过程。
通过总结和分析调试过程中遇到的问题和解决方案，可以积累更多的经验，提高调试效率和质量。
变频器调试的主要目的是确保变频器的正常运行，同时也是对机械设备的保护和优化。
通过正确的安装、接线和参数设定，可以提高设备的性能和效率，减少故障发生的可能性，延长设备的使用寿命。
安川 G7变频器调试说明(两篇)2024
引言：安川（Yaskawa）G7变频器是一种常用于工业控制系统中的电力控制设备。
本文为安川G7变频器调试说明（二），主要介绍了在正常使用与调试过程中可能遇到的问题和解决方法。
通过本文，您将了解到关于安川G7变频器的调试技巧和注意事项，从而更好地应用于电力控制系统中。
概述：安川G7变频器是一种先进的变频调速设备，广泛应用于电力控制系统中。
在正常使用和调试过程中，可能会出现一些问题。
本文将详细介绍一些常见的问题以及相应的解决方法，帮助用户更好地应对这些问题。
正文内容：1.安装问题1.1安装位置选择1.2连接电源和信号线的正确方法1.3地线的连接1.4散热与通风1.5防护等级和防护措施2.参数设置问题2.1参数的具体含义和设置方法2.2PID参数调整方法2.3输出频率和电压的调整2.4特殊功能参数的设置2.5保存和读取参数设置3.故障诊断问题3.1故障代码解读3.2故障处理技巧3.3常见故障现象及解决方法3.4故障现象的日志记录和查询4.调试技巧4.1预调试准备工作4.2变频器正常启动和停止4.3加载试验和调速试验4.4接口和通讯调试4.5调试过程中的注意事项5.参数备份和恢复5.1参数备份的重要性5.2参数备份的方法和注意事项5.3参数恢复的方法和注意事项5.4参数备份与恢复的实际案例5.5定期备份与恢复的建议总结：通过本文，我们详细介绍了安川G7变频器的调试说明。
在安装过程中，我们需要注意安装位置的选择、正确连接电源和信号线、地线的连接、散热与通风以及防护等级和措施。
在参数设置方面，我们介绍了参数的设置方法和具体含义、PID参数调整方法、输出频率和电压的调整以及特殊功能参数的设置。
故障诊断方面，我们解读了故障代码、故障处理技巧、常见故障现象及解决方法以及故障现象的日志记录和查询。
调试技巧方面，我们讲述了预调试准备工作、变频器正常启动和停止、加载试验和调速试验、接口和通讯调试以及调试过程中的注意事项。

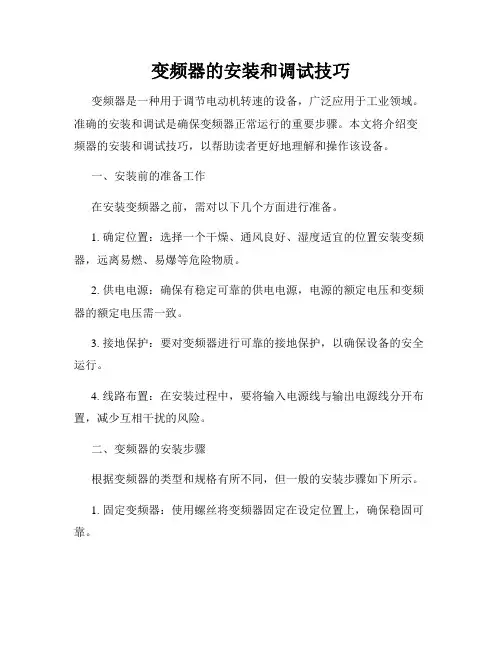

变频器的安装和调试技巧
变频器的安装和调试技巧变频器是一种用于调节电动机转速的设备，广泛应用于工业领域。
准确的安装和调试是确保变频器正常运行的重要步骤。
本文将介绍变频器的安装和调试技巧，以帮助读者更好地理解和操作该设备。
一、安装前的准备工作在安装变频器之前，需对以下几个方面进行准备。
1. 确定位置：选择一个干燥、通风良好、湿度适宜的位置安装变频器，远离易燃、易爆等危险物质。
2. 供电电源：确保有稳定可靠的供电电源，电源的额定电压和变频器的额定电压需一致。
3. 接地保护：要对变频器进行可靠的接地保护，以确保设备的安全运行。
4. 线路布置：在安装过程中，要将输入电源线与输出电源线分开布置，减少互相干扰的风险。
二、变频器的安装步骤根据变频器的类型和规格有所不同，但一般的安装步骤如下所示。
1. 固定变频器：使用螺丝将变频器固定在设定位置上，确保稳固可靠。
2. 连接电源线：根据设备需要，正确连接输入电源线和输出电源线，并注意电源线的绝缘与固定。
3. 接线调整：根据设备的接线图，正确连接控制信号线、传感器线和电机线等，确保接线正确。
4. 引线保护：在接线完成后，使用绝缘套管等材料对引线进行保护，避免磨损或短路。
5. 通电测试：在完成上述安装步骤后，进行通电测试，确认变频器能正常工作。
三、调试过程中的注意事项变频器的调试是确保设备能正常运行的关键环节。
以下是调试过程中需要注意的事项。
1. 参数设置：根据实际需要，正确设置变频器的基本参数，如额定电压、额定电流、频率范围等。
2. 转速调节：通过变频器控制面板或远程控制设备，对电动机的转速进行调节，确保运转平稳。
3. 保护功能：检查变频器的保护功能是否正常，包括过载保护、短路保护和过热保护等。
4. 输出电流：根据设备需要，监测变频器的输出电流，确保符合设定要求。
5. 故障排除：在调试过程中，如发现任何故障或异常情况，要及时排除和修复，确保设备正常运行。
四、安全注意事项在变频器的安装和调试过程中，必须要注意以下几个安全事项。
变频器调试步骤和规程
变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格，以及工作电压和频率要求。
1.2根据变频器的安装要求进行安装，确保其良好接地。
1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。
1.4制定详细的调试计划和记录，包括调试步骤、参数设置、测试数据等。
二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符，如有不符进行相应调整。
2.2调整变频器的运行频率和电压范围，确保适应不同负载要求。
2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。
三、变频器的操作和监控3.1启动变频器，观察其运行是否正常，如有异常立即停止。
3.2检查变频器的输出电流和频率是否与设定值相符，如有偏差进行相应调整。
3.3监控变频器的温度、电流、电压等参数，确保其在安全工作范围内。
四、加载测试4.1选择适合的负载设备，将其连接至变频器的输出端。
4.2开始加载测试，观察变频器的输出电流和频率是否稳定，温度是否正常。
4.3根据实际情况进行相应参数的调整，以达到最佳工作效果。
五、变频器保护功能测试5.1模拟过载情况，测试变频器的过载保护功能，确保其能够及时启动保护机制。
5.2模拟短路故障，测试变频器的短路保护功能，确保其能即时切断电源。
5.3测试变频器的过压保护、欠压保护、过温保护等功能，确保运行安全可靠。
六、调试结束6.1关闭变频器和负载设备，切断电源，进行设备的清洁和维护。
6.2根据调试记录整理、评估数据，如有不符合要求的地方，进行相应调整。
6.3编写变频器调试报告，总结调试情况和结果，提出改进措施。
1.进行安全检查，包括检查电源和设备连接是否牢固，确保无漏电和短路等问题。
2.确定变频器的工作要求，包括输入电压、输出电压、频率要求等。
3.根据变频器的型号和规格，进行参数设置，如输入电流、起始频率、加速时间等。
4.启动变频器，观察运行情况，如有异常情况，及时停止变频器并检查故障。
变频器安装施工工艺
变频器安装施工工艺1. 引言本文档旨在介绍变频器安装施工工艺，以帮助工程团队有效地安装和调试变频器设备。
变频器是一种用于控制电机转速的重要设备，安装过程需要特别注意一些关键要点。
2. 工艺流程安装和调试变频器的流程如下：1. 安装前准备：安装前准备：- 确认所需安装的变频器型号和规格。
- 验收变频器设备，确保无损伤或缺陷。
- 确认安装位置，并检查是否满足所需安全距离和通风要求。
2. 安装变频器：安装变频器：- 切断电源，并确保所有相关设备处于安全状态。
- 按照变频器安装手册的指导，将变频器固定在合适的位置。
- 根据线路图连接变频器和电源线，并确保连接牢固。
- 进行地线连接，并进行必要的绝缘测试。
- 安装风扇和过滤器，确保变频器散热和通风畅通。
3. 调试变频器：调试变频器：- 验证变频器的电气连接是否正确，并进行必要的电路测试。
- 打开变频器电源，并进行初始化设置。
- 配置变频器的参数，根据实际需求进行调整。
- 运行测试，检查变频器的运行状态和性能指标。
- 进行必要的调整，以达到预期的效果。
3. 安全注意事项安装变频器时需注意以下安全事项：- 在进行任何安装和调试操作之前，务必切断电源，并确保所有设备处于安全状态。
- 在进行电路连接时，仔细参照变频器安装手册和线路图，确保正确连接，并避免导线接错或接触不良。
- 在安装过程中，要注意防止电机等设备受到损坏或冲击，确保设备的完整性和稳定性。
- 根据变频器的规格和要求设置安全距离和通风要求，以避免设备过热或发生其他安全问题。
4. 结论本文档简要介绍了变频器安装施工工艺，包括工艺流程和安全注意事项。
在安装变频器时，请严格按照相关要求和指导进行操作，确保设备的安全性和可靠性。
如有任何疑问或问题，请随时咨询相应专业人士的意见和建议。
变频器安装接线、调试
THR
外部故障跳闸命令
THR—CM断开，发生OH2跳闸，电动机将滑行停 止，报警信号(OH2)自保持
RST
报警复位
变频器报警跳闸后，RST—CM瞬时接通 (≥0．1s)，使报警复位
模拟监视器
输出0～十10VDC电压；正比于由F46／0～F46／
监
视
FMA—11
3选择的监视信号 0：输出额率 2：输出转矩
8
1.主电路的连接 9
表7—1 主电路端子和连接端子的功能
端子符号
R、S、T U、V、W P1、P (+) P (+)，DB P (+)，N (—)
PE
端子名称
主电路电源端子 变频器输出端子 直流电抗器连接用端子 外部制动电阻器连接用端子 制动单元连接端子 变频器接地用端子
说明
连接三相电源 连接三相电动机 改善功率因数的电抗器 连接外部制动电阻(选用件) 连接外部制动单元 变频器机壳的接地端子
1)功用
仅用于和工频电源切换等特殊情况下，一般不用。
2)选择 因为输出电流中含有较强的谐波成分，故取
IKN≥1.1IMN
(7—3)
式中 IMN——电动机的额定电流。
19
3．制动电路及制动单元
（1）功用
当电动机因频率下降或重物下降(如起重机械)而处于再生制动状态时，避免在直流回路中产生过高的泵
生电压。
220
415 0．05
24
由于交流电抗器是串接在电源与变频器输入侧，在工程实践中一般在下列情况下使用输入交流电抗器： ①变频器所用场所的电源供电容量与变频器容量之比为10：1以上。 ②在以变频器同一电源上接有晶闸管设备，或带有开关控制的功率因数补偿装置的。 ③三相电源的电压不平衡度较大，且大于3%时。 ④变频器功率〉30Kw时考虑配置交流电抗器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7．变频器的安装与调试7.1 变频器概述7.1.1 变频技术变频技术，简单地说就是把直流电逆变成不同频率的交流电，或是把交流电变成直流电再逆变成不同频率的交流电，或是把直流电变成交流电再把交流电变成直流电。
总之这一切都是电能不发生变化，而只有频率的变化。
变频技术的类型主要有以下几种：（1）交—直变频技术（即整流技术），它是通过二极管整流、二极管续流或晶闸管、功率晶体管可控整流实现交一直(0Hz)功率转换。
这种转换多属于工频整流。
（2）直—直变频技术（即斩波技术），它是通过改变电力电子器件的通断时间，即改变脉冲的频率（定宽变频），或改变脉冲的宽度（定频调宽），从而达到调节直流平均电压的目的。
（3）直—交变频技术，电子学中称振荡技术，电力电子学中称逆变技术。
振荡器利用电子放大器件将直流电变成不同频率的交流电甚至电磁波。
逆变器则利用功率开关将直流电变成不同频率的交流电。
如果输出的交流电频率、相位、幅值与输入的交流电相同，称为有源变频技术；否则称为无源变频技术。
（4）交—交变频技术（即移相技术）。
它通过控制电力电子器件的导通与关断时间，实现交流无触点开关、调压、调光、调速等目的。
变频技术随着微电子学、电力电子技术、电子计算机技术、自动控制理论等的不断发展而发展，现已进入了一个崭新的时代，其应用也越来越普及。
从起初的整流、交直流可调电源等已发展至高压直流输电、不同频率电网系统的连接、静止无功功率补偿和谐波吸收、超导电抗器的电力储存等。
在运输业、石油行业、家用电器、军事等领域得到了广泛的应用。
如超导磁悬浮列车、高速铁路、电动汽车、机器人；采油的调速、超声波驱油；变频空调、变频洗衣机、变频微波炉、变频电冰箱；军事通信、导航、雷达、宇宙设备的小型化电源等。
7.1.2 变频技术的发展纵观变频技术的发展，其中主要是以电力电子器件的发展为基础的。
第一代以晶闸管为代表的电力电子器件出现于20世纪50年代。
1956年贝尔实验室发明了晶闸管，1958年通用电气公司推出商品化产品。
它主要是电流控制型开关器件。
小电流控制大功率的变换，但其开关频率低，只能导通而不能自关断。
第二代电力电子器件以电力晶体管（GTR）和门极关断（GTO）晶闸管为代表。
在20世纪60年代发展起来。
它是一种电流型自关断的电力电子器件，可方便地实现变频、逆变和斩波，其开关频率只有1~5kHz。
第三代电力电子器件以双极性绝缘栅晶体管(IGBT)和电力场效应晶体管（MOSFET）为代表，在20世纪70年代开始应用。
它是一种电压（场控）型自关断的电力电子器件，具有在任意时刻用基极（栅极、门极）信号控制导通和关断的功能。
其开关频率达到了20kHz 甚至200kHz以上，为电气设备的高频化、高效化、小型化创造了条件。
第四代电力电子器件，有出现于20世纪80年代末的智能化功率集成电路（PIC）和20世纪90年代的智能功率模块（IPM）、集成门极换流晶闸管（IGCT）。
它们实现了开关频率的高速化、低导通电压的高性能化及功率集成电路的大规模化，包括了逻辑控制、功率、保护、传感及测量等电路功能。
总之，变频技术的发展趋势是朝着高度集成化、采用表面安装技术、转矩控制高性能化、保护功能健全、操作简便化、驱动低噪声化、高可靠性、低成本和小型化的方向发展。
7.1.3 变频器变频器是应用变频技术制造的一种静止的频率变换器，它是利用半导体器件的通断作用将频率固定（通常为工频50Hz）的交流电（三相或单向）变换成频率连续可调的交流电的电能控制装置，其作用如图7-1所示。
作为电动机的电源装置，使用也较为普遍。
变频器按应用类型可分为两大类：一类是用于传动调速，另一类是用于多种静止电源。
使用变频器可以节能、提高产品质量和劳动生产率。
7.1.4 变频器的分类变频器的种类很多，分类方法也有多种。
1．按变换环节分图7-1 变频应用示意图1）交—交变频器。
把频率固定的交流电直接变换成频率和电压连续可调的交流电。
主要优点是没有中间环节，变换效率高。
但连续可调的频率范围窄，通常为额定频率的1／2以下，主要适用于电力牵引等容量较大的低速拖动系统中。
2）交—直—交变频器。
先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的交流电。
由于把直流电逆变成交流电的环节较易控制。
因此在频率的调节范围以及改善变频后电动机的特性等方面，都有明显优势，是目前广泛采用的变频方式。
2．按直流环节的储能方式分1）电流型变频器。
直流环节的储能元件是电感线圈L。
2）电压型变频器。
直流环节的储能元件是电容器C。
3．按工作原理分1）U／f控制变频器：U／f控制的基本特点是对变频器输出的电压和频率同时进行控制，通过使U／f（电压和频率的比）的值保持一定而得到所需的转矩特性。
采用U／f控制的变频器控制电路结构简单，成本低，多用于对精度要求不高的通用变频器。
2）转差频率控制变频器。
转差频率控制方式是对U／f控制的一种改进，这种控制需要由安装在电动机上的速度传感器检测出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，而变频器的输出频率则由电动机的实际转速与所需转差频率之和决定。
由于通过控制转差频率来控制转矩和电流，与U／f控制相比，其加减速特性和限制过电流的能力得到提高。
3）矢量控制变频器。
矢量控制是一种高性能异步电动机控制方式，它的基本思路是：将异步电动机的定子电流分为产生磁场的电流分量（励磁电流）和与其垂直的产生转矩的电流分量（转矩电流），并分别加以控制。
由于在这种控制方式中必须同时控制异步电动机定子电流的幅值和相位，即定子电流的矢量。
因此这种控制方式被称作矢量控制方式。
4．按用途分1）通用变频器。
所谓通用变频器，是指能与普通的笼型异步电动机配套使用，能适应各种不同性质的负载，并具有多种可选择功能的变频器。
2）高性能专用变频器。
高性能专用变频器主要应用于对电动机的控制要求较高的系统，与通用变频器相比，高性能专用变频器大多数采用矢量控制方式，驱动对象通常是变频器厂商指定的专用电动机。
3）高频变频器。
在超精密加工和高性能机械中，常常要用到高速电动机，为了满足这些高速电动机的驱动要求，出现我了采用PAM（脉冲幅值调制）控制方式的高频变频器，其输出频率可达到3kHz。
7.1.5 变频器的选择目前，国内外已有众多生产厂家定型生产多个系列的变顿器，使用时应根据实际需要选择满足使用要求的变频器。
1）对于风机和泵类负载，由于低速时转矩较小，对过载能力和转速精度要求较低，故选用价廉的变频器。
2）对于希望具有恒转矩特性，但在转速精度及动态性能方面要求不同的负载，可选用无矢量控制型变频器。
3）对于低速时要求有较硬的机械特性，并要求有一定的调速精度，但在动态性能方面无较高要求的负载，可选用不带速度反馈的矢量控制型变频器。
4）对于某些对调速精度和动态性能方面都有较高要求，以及要求高精度同步运行的负载，可选用带速度矢量控制型变频器。
7.2 Siemens Micro Master 420变频器的安装和调试7.2.1 Siemens Micro Master 420 系列变频器简介MICROMASTER420 是用于控制三相交流电动机速度的变频器系列。
本系列有多种型号，从单相电源电压，额定功率120W 到三相电源电压，额定功率11KW 可供用户选用。
本变频器由微处理器控制，并采用具有现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。
因此，它们具有很高的运行可靠性和功能的多样性。
其脉冲宽度调制的开关频率是可选的，因而降低了电动机运行的噪声。
全面而完善的保护功能为变频器和电动机提供了良好的保护。
有多种可选件供用户选用：用于与 PC 通讯的通讯模块，基本操作面板（BOP），高级操作面板（AOP），用于进行现场总线通讯的PROFIBUS 通讯模块。
7.2.2 MM420的安装1．机械安装MM420可以根据电气柜的需要有多中安装方式，主要的有下面三种。
（1）用螺钉固定，如图7-2 所示（2）用35mm导轨安装，如图7-3所示（3）理想的安装情况，如图7-4 所示2．电气安装在进行电气安装前一定要保证变频器必须可靠的接地。
在连接变频器或改变变频器接线之前，必须断开电源，而且要保证电源电压的匹配。
常见的接法如图7-5所示。
7.2.3 MM420的接线变频器在接线前必须保证良好接地，而且接线的的过程中须注意：即使变频器不处于运行状态其电源输入线直流回路端子和电动机端子上仍然可能带有危险电压因此断开开关以后还必须等待5分钟保证变频器放电完毕再开始安装工作。
别外要注意变频器的控制电缆电源电缆和与电动机的连接电缆的走线必须相互隔离不要把它们放在同一个电缆线槽中/电缆架上，从而保证信号不受干扰。
1．变频器的强电接线端子如图7-6所示，电源的输入端子为L1，L2，L3，输出到电动机的端子为U ，V ，W 。
用螺丝刀将电线压紧即可。
图7-2 螺钉固定安装 图7-3 DIN 导轨安装 图7-4 理想的安装情况图7-5 MM420的电气安装图2．电动机的接线电动机的接线可以参照电动机相应的铭牌，按三角形或星形连接。
如图7-7所示。
3．控制信号的接线MM420的控制信号的接线端子在动力接线端子的上方，共有15个接线端子，其中端子1输出10V 的直流电压，端子2为其0V 信号电压。
3，4端子为0-10V 模拟信号的输入，用于变频器的速度调节，其一般接在50K Ω的电阻上，如图7-8所示。
端子5为正转信号的输入，端子6为反转信号的输入，端子7为报警复位信号。
端子8输出24V 直流电压，端子9为其对应的0V 输出。
端子10和11为一内部继电器的常开输出端子，可能通过参数的设置控制其内部触点的闭合或断开。
端子12和13为4～20mA 电源环的输入端子，可以通过其进行远程监控使用。
端子14和15为RS485接口，可以用于Profibus 现场总线的连接。
图7-6 MM420强电接线图 图7-7 电动机的接线图图7-8 MM420控制端子分布图端子5，6，7，8，9 端子10，117.2.4 MM420的内部原理图MM420的内部原理如图7-9所示。
图7-9 MM420的内部原理图7.2.5 Siemens MM420的操作面板MM420 变频器在标准供货方式时装有状态显示板（SDP）（参看图7-10），对于很多用户来说，利用SDP 和制造厂的缺省设置值，就可以使变频器成功地投入运行。
如果工厂的缺省设置值不适合您的设备情况，您可以利用基本操作板（BOP）（参看图7-10）或高级操作板（AOP）（参看图7-10）修改参数，使之匹配起来。
图7-10 MM420的操作面板下边我们以BOP面板为例来介绍一下其各个按钮的作用，如表7-1所示。
