江苏省射阳县第二中学人教版高中物理选修3-1 同步测试《33 几种常见的磁场》

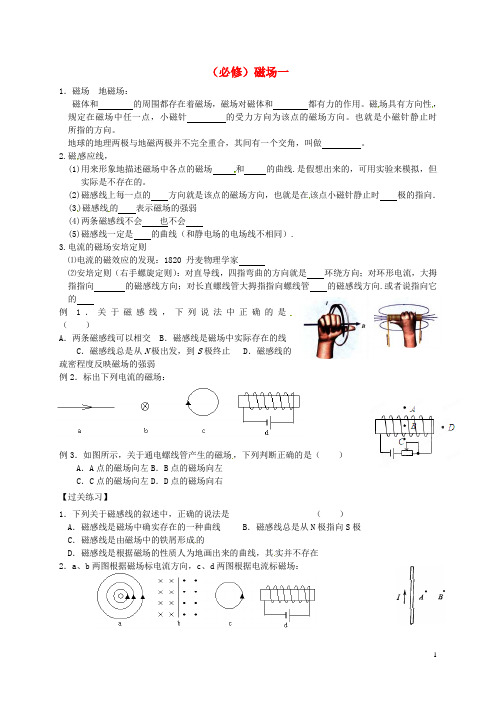

（必修）磁场一1．磁场地磁场：磁体和的周围都存在着磁场，磁场对磁体和都有力的作用。

磁场具有方向性，规定在磁场中任一点，小磁针的受力方向为该点的磁场方向。

也就是小磁针静止时所指的方向。

地球的地理两极与地磁两极并不完全重合，其间有一个交角，叫做。

2.磁感应线，(1)用来形象地描述磁场中各点的磁场和的曲线.是假想出来的，可用实验来模拟，但实际是不存在的。

(2)磁感线上每一点的方向就是该点的磁场方向，也就是在该点小磁针静止时极的指向．(3)磁感线的表示磁场的强弱(4)两条磁感线不会也不会(5)磁感线一定是的曲线（和静电场的电场线不相同）.3.电流的磁场安培定则⑴电流的磁效应的发现：1820 丹麦物理学家⑵安培定则（右手螺旋定则）：对直导线，四指弯曲的方向就是环绕方向；对环形电流，大拇指指向的磁感线方向；对长直螺线管大拇指指向螺线管的磁感线方向.或者说指向它的例1．关于磁感线，下列说法中正确的是（）A．两条磁感线可以相交 B．磁感线是磁场中实际存在的线C．磁感线总是从N极出发，到S极终止 D．磁感线的疏密程度反映磁场的强弱例2．标出下列电流的磁场：例3．如图所示，关于通电螺线管产生的磁场，下列判断正确的是（）A．A点的磁场向左B．B点的磁场向左C．C点的磁场向左D．D点的磁场向右【过关练习】1．下列关于磁感线的叙述中，正确的说法是（）A．磁感线是磁场中确实存在的一种曲线 B．磁感线总是从N极指向S极C．磁感线是由磁场中的铁屑形成的D．磁感线是根据磁场的性质人为地画出来的曲线，其实并不存在2．a、b两图根据磁场标电流方向，c、d两图根据电流标磁场：3．如图所示，一通电直导线竖直放置，其右侧A、B两点的磁感应强度分别为B A、B B，则A．B A>B B，方向均垂直纸面向里B．B A<B B，方向均垂直纸面向里C．B A>B B，方向均垂直纸面向外D．B A<B B，方向均垂直纸面向外4．关于通电导线周围磁场的磁感线分布，下列示意图中正确的是（）5．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针.现给直导线通以向右的恒定电流，不计其他磁场的形响，则（）A．小磁针保持不动B．小磁针的N将向下转动C．小磁针的N极将垂直于纸面向里转动D．小磁针的N极将垂直于纸面向外转动【冲A训练】6．19世纪20年代，以塞贝克（数学家）为代表的科学家已认识到温度差会引起电流。

第三节几种常见的磁场同步试题一、选择题：1、关于磁感线和电场线，下列说法中正确的是（）A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（）A、磁感线上某点的切线方向就是该点的磁感线强度的方向B、磁感线的疏密表示磁感应强度的大小C、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ7、如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A、两棒均显磁性B、两棒均不显磁性C、甲棒不显磁性，乙棒显磁性D、甲棒显磁性，乙棒不显磁性甲乙8、关于磁通量，下列说法中正确的是（）A、穿过某个平面的磁通量为零，该处磁感应强度一定为零B、穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C、匝数为n的线圈放在磁感应强度为B的匀强磁场中，线圈面积为S，且与磁感线垂直，则穿过该线圈的磁通量为BSD、穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量9、下列关于磁通量和磁感应强度的说法中，正确的是（）A、穿过某一个面的磁通量越大，该处磁感应强度也越大B、穿过任何一个面的磁通量越大，该处磁感应强度也越大C、穿过垂直于磁感应强度方向的某面积的磁感线的条数等于磁感应强度D、当平面跟磁场方向平行时，穿过这个面的磁通量必定为零二、填空题：1、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。

人教版物理选修3-1 3.3几种常见的磁场同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．1822年建立的“分子电流假说”，初步确立了“磁场的电本质”。

“分子电流假说”是由哪位科学家提出的（ ）A ．安培B ．库仑C ．奥斯特D ．洛伦兹2．物理学史上，首先发现电流磁效应的科学家是（ ）A ．安培B ．卡文迪许C ．奥斯特D ．法拉第3．关于通电直导线周围磁场的磁感线分布，下列示意图中正确的是（ ）A ．B ．C ．D ．4．有一矩形线圈，面积为S ，匝数为n ，将它置于匀强磁场中，且使线圈平面与磁感线方向垂直，设穿过该线圈的磁通量为Φ，则该匀强磁场的磁感应强度大小为( )A ．ns ΦB ．n S ΦC ．S ΦD ．无法判断5．如图所示，竖直长导线通以恒定电流I ，一闭合线圈MNPQ 与导线在同一平面内，当线圈做下列运动时，穿过线圈的磁能量会发生变化的是（ ）A ．水平向右平移B ．竖直向下平移C．竖直向上平移D．以导线为轴转动6．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图，则下列说法中不正确的是（）A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．形成地磁场的原因可能是带负电的地球自转引起的7．如图所示，平行长直导线1，2通过相反方向的电流，电流大小相等。

a，b两点关于导线1对称，b，c两点关于导线2对称，且ab＝bc，则关于a，b，c三点的磁感应强度B的说法中正确的是（）A．a，b，c三点的磁感应强度大小方向均相同B．a，c两点的磁感应强度大小方向均相同C．a，c两点的磁感应强度大小相同，方向相反D．b点的磁感应强度最小8．三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场磁感应强度大小为B，则d处的磁感应强度大小为( )A．2BBB．2C．3BD． B9．如图所示，线圈a、b的半径分别为r和2r，匝数分别为n匝和2n匝．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A．1:1 B．1:n C．1:4 D．1:4n10．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B，方向垂直于AC向下B．大小为2C，方向垂直于AC向上D，方向垂直于AC向下11．如图，矩形线圈abcd的长与宽分别为2L和L，虚线内有界匀强磁场的磁感应强度为B，O1、O2分别为ad、bc 的中点，下列判断正确的是（）A．此时穿过线圈abcd的磁通量为2BL2B．线圈绕ab边向纸外旋转60°角时，穿过线圈的磁通量为BL2C．线圈绕cd边向纸外旋转60°角时，穿过线圈的磁通量为BL2D．在线圈绕bc边向纸外旋转60°角的过程中，穿过线圈磁通量的变化量为BL212．如图所示，a、b、c三个环水平套在条形磁铁外面，其中a和b两环大小相同，c环最大，a环位于N极处，b 和c两环位于条形磁铁中部，则穿过三个环的磁通量的大小是()A．c环最大，a与b环相同B．三个环相同C．b环比c环大D．a环一定比c环大二、多项选择题（下列选项中有多个选项满足题意）13．如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

3 几种常见的磁场学习目标知识脉络1.知道磁现象的电本质，了解安培分子电流假说．2．知道磁感线的定义和特点，了解几种常见磁场的磁感线分布．(重点)3．会用安培定则判断电流的磁场方向．(难点)4．知道匀强磁场、磁通量的概念．(重点)磁感线安培定则[先填空]1．磁感线(1)定义：用来形象描述磁场的强弱及方向的曲线．(2)特点：①磁感线的疏密表示磁场的强弱．②磁感线上某点的切线方向表示该点磁感应强度的方向．2．安培定则(1)直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向，如图3-3-1甲所示．图3-3-1(2)环形电流的磁场：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向，如图3-3-1乙所示．(3)通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，或拇指指向螺线管的N极，如图3-3-1丙所示．3．安培分子电流假说(1)内容：安培认为，在原子、分子等物质微粒的内部，存在着一种环形电流，即分子电流．分子电流使每个物质微粒都成为小磁体，它的两侧相当于两个磁极．(2)意义：能够解释磁化以及退磁现象，解释磁现象的电本质．(3)磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的．[再判断]1．通电直导线周围磁场的磁感线是闭合的圆环．(√)2．磁感线可以用细铁屑来显示，因而是真实存在的．(×)3．磁感线闭合而不相交，不相切，也不中断．(√)4．除永久性磁铁外，一切磁场都是由运动电荷产生的．(×)5．一般的物体不显磁性是因为物体内的分子电流取向杂乱无章．(√)[后思考]1．有同学认为磁感线总是从磁体北极指向南极，你认为对吗？【提示】不对，在磁体外部磁感线从磁体北极指向南极，而在磁体内部，磁感线是从南极指向北极．2．怎样可以使磁铁的磁性减弱或失去磁性？【提示】高温或猛烈的撞击可以使分子电流取向变得杂乱无章，从而失去磁性．[合作探讨]如图3-3-2所示，螺线管内部小磁针静止时N极指向右方．图3-3-2探讨1：螺线管内部磁场沿什么方向？螺线管c、d端，哪端为N极？【提示】由c指向d.d端为N极．探讨2：小磁针放在螺线管上方e处，静止时N极指向什么方向？【提示】向左．探讨3：电源的a、b端，哪端为正极？【提示】a端．[核心点击]1．磁感线的特点(1)为形象描述磁场而引入的假想曲线，实际并不存在．(2)磁感线的疏密表示磁场的强弱，密集的地方磁场强，稀疏的地方磁场弱．(3)磁感线的方向：磁体外部从N极指向S极，磁体内部从S极指向N极．(4)磁感线闭合而不相交，不相切，也不中断．(5)磁感线上某点的切线方向表示该点的磁场方向．2．磁感线与电场线的比较两种线磁感线电场线相似点引入目的形象描述场而引人的遐想线,实际不存疏密场的强弱切线方向场的方向相交不能相交(电场中无电荷空间不相交)不同点闭合曲线不闭合，起始于正电荷，终止于负电荷3.常见永磁体的磁场图3-3-34．三种常见的电流的磁场安培定则立体图横截面图纵截面图直线电流以导线上任意点为圆心垂直于导线的多组同心圆，越向外越稀疏，磁场越弱环形电流内部磁场比环外强，磁感线越向外越稀疏通电螺线管内部为匀强磁场且比外部强，方向由S极指向N极，外部类似条形磁铁，由N极指向S极(1)磁化现象：一根软铁棒，在未被磁化时，内部各分子电流的取向杂乱无章，它们的磁场互相抵消，对外不显磁性；当软铁棒受到外界磁场的作用时，各分子电流取向变得大致相同时，两端显示较强的磁性作用，形成磁极，软铁棒就被磁化了，即磁化的实质是分子电流由无序变为有序．(2)磁体的消磁：磁体受到高温或猛烈撞击状况时，即在激烈的热运动或机械运动影响下，分子电流的取向又会变得杂乱无章，使得磁体磁性消失．1．如图3-3-4所示，表示蹄形磁铁周围的磁感线，磁场中有a、b两点，下列说法正确的是()图3-3-4A．a、b两处的磁感应强度的大小不等，B a>B bB．a、b两处的磁感应强度的大小不等，B a<B bC．蹄形磁铁的磁感线起始于蹄形磁铁的N极，终止于蹄形磁铁的S极D．a处没有磁感线，所以磁感应强度为零【解析】由题图可知b处的磁感线较密，a处的磁感线较疏，所以B a<B b，故A错，B对；磁感线是闭合曲线，没有起点和终点，故C错；在没画磁感线的地方，并不表示没有磁场存在，故D错．【答案】 B2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是()【解析】地磁场是从地球的南极附近出来，进入地球的北极附近，除两极外地表上空的磁场都具有向北的磁场分量，由安培定则，环形电流外部磁场方向向北、可知，B正确．A图地表上空磁场方向向南，A错误．C、D在地表上空产生的磁场方向是东西方向，C，D错误．故选B.【答案】 B安培定则记忆口诀“直对直，弯对弯”．即在应用安培定则时，四指始终弯曲，拇指始终伸直，当是直线电流时，拇指指向电流方向，四指指向磁场方向；当是环形电流时，四指弯曲指向电流方向，拇指指向磁场方向．匀强磁场和磁通量[先填空]1．匀强磁场(1)定义：强弱、方向处处相同的磁场．(2)磁感线特点：疏密均匀的平行直线．2．磁通量(1)定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积，即Φ＝BS.(2)拓展：磁场B与研究的平面不垂直时，这个面在垂直于磁场B方向的投影面积S′与B的乘积表示磁通量．(3)单位：国际单位制是韦伯，简称韦，符号是Wb，1 Wb＝1_T·m2.(4)引申：B＝ΦS，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度B又叫磁通密度．[再判断]1．在匀强磁场中面积越大，磁通量一定越大．(×)2．磁感应强度等于垂直穿过单位面积的磁通量．(√)3．磁通量不仅有大小而且有方向，所以是矢量．(×)4．将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等．(×) [后思考]若通过某面积的磁通量等于零，则该处一定无磁场，你认为对吗？【提示】不对．磁通量除与磁感应强度、面积有关外，还与环面和磁场夹角有关，当环面与磁场平行时，磁通量为零，但仍能存在磁场．[合作探讨]如图3-3-5所示，匀强磁场B0竖直向下，且与平面BCFE垂直，已知平面BCFE的面积为S.图3-3-5探讨1：平面BCFE的磁通量是多大？【提示】B0S.探讨2：平面ABCD的磁通量是多大？【提示】B0S.探讨3：平面AEFD的磁通量是多大？【提示】0.[核心点击]1．磁通量的物理意义：表示磁场中穿过某一平面的磁感线条数，且为穿过的磁感线的净条数．2．磁通量的计算(1)匀强磁场，磁感线与平面垂直时：Φ＝BS.(2)匀强磁场，磁感线与平面不垂直时：Φ＝BS sin θ，公式中的θ是平面与磁感线的夹角，S sin θ是平面在垂直于磁感线方向的投影面积．3．磁通量的正、负值含义(1)磁通量是标量，但有正、负．若规定磁感线从某平面穿入时，磁通量为正值，则磁感线从该平面穿出时即为负值．(2)若某一平面有正反两个方向的磁感线穿过，穿过正向的磁通量为Φ1，反向的磁通量为Φ2，则穿过该平面的磁通量Φ＝Φ1－Φ2.4．磁通量与磁感应强度的关系(1)磁感应强度的另一种定义：由Φ＝BS得B＝ΦS，此为磁感应强度的另一定义式，表示穿过垂直于磁场方向的单位面积的磁感线条数，所以B又叫作磁通密度．(2)磁感应强度的另一个单位：由B＝ΦS得磁感应强度的另一个单位是Wbm2，且1 T＝1 Wbm2＝1NA·m.3．如图3-3-6所示，在条形磁铁中部垂直套有A、B两个圆环，设通过线圈A、B的磁通量为ΦA、ΦB，则()【导学号：34522039】图3-3-6A．ΦA＝ΦBB．ΦA<ΦBC．ΦA>ΦBD．无法判断【解析】在条形磁铁的周围，磁感线是从N极出发，经外空间磁场由S 极进入磁铁内部．在磁铁内部的磁感线从S极指向N极，又因磁感线是闭合的平滑曲线，所以条形磁铁内外磁感线条数一样多，从下向上穿过A、B环的磁感线条数一样多，而从上向下穿过A环的磁感线多于B环，则从下向上穿过A环的净磁感线条数小于B环，所以通过B环的磁通量大于通过A环的磁通量．【答案】 B4．如图3-3-7所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为多少？若使框架绕OO′轴转过60°角，则穿过线框平面的磁通量为多少？若从初始位置转过90°角，则穿过线框平面的磁通量为多少？图3-3-7若从初始位置转过180°角，则穿过线框平面的磁通量变化为多少？【解析】在图示位置时，磁感线与线框平面垂直，Φ＝BS.当框架绕OO′轴转过60°时可以将原图改画成从上面向下看的俯视图，如图所示．Φ＝BS⊥＝BS·cos 60°＝12BS.转过90°时，线框由磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了．因而Φ1＝BS，Φ2＝－BS，ΔΦ＝Φ2－Φ1＝－2BS.即磁通量变化了2BS.【答案】BS 12BS02BS求ΔΦ的三种方法导致磁通量变化的原因不同，求解磁通量变化量的方法也有差异，常见以下三种情景：(1)磁感应强度B不变，由于有效面积S发生变化导致磁通量变化，这种情况的ΔΦ利用BΔS求解．(2)面积S不变，由于磁感应强度B发生变化导致磁通量变化，这种情况的ΔΦ利用ΔBS求解．(3)磁感应强度B和有效面积S均发生变化，这种情况的ΔΦ＝B2S2－B1S1，不能用ΔB·ΔS求解磁通量变化量．高中物理考试答题技巧及注意事项在考场上，时间就是我们致胜的法宝，与其犹犹豫豫不知如何落笔，倒不如多学习答题技巧。

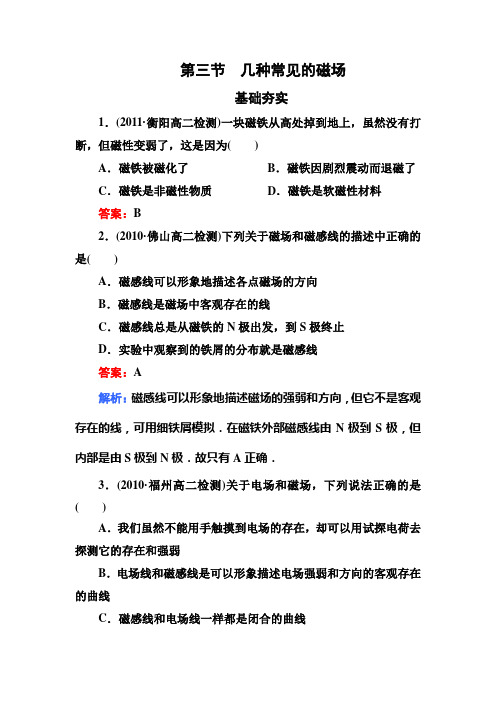

第三节几种常见的磁场
基础夯实
1．(2011·衡阳高二检测)一块磁铁从高处掉到地上，虽然没有打断，但磁性变弱了，这是因为()
A．磁铁被磁化了B．磁铁因剧烈震动而退磁了C．磁铁是非磁性物质D．磁铁是软磁性材料
答案：B
2．(2010·佛山高二检测)下列关于磁场和磁感线的描述中正确的是()
A．磁感线可以形象地描述各点磁场的方向
B．磁感线是磁场中客观存在的线
C．磁感线总是从磁铁的N极出发，到S极终止
D．实验中观察到的铁屑的分布就是磁感线
答案：A
解析：磁感线可以形象地描述磁场的强弱和方向，但它不是客观存在的线，可用细铁屑模拟．在磁铁外部磁感线由N极到S极，但内部是由S极到N极．故只有A正确．
3．(2010·福州高二检测)关于电场和磁场，下列说法正确的是()
A．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱
B．电场线和磁感线是可以形象描述电场强弱和方向的客观存在的曲线
C．磁感线和电场线一样都是闭合的曲线。

人教版高中物理选修3-1 3.3 几种常见的磁场同步练习A卷（练习）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）关于产生感应电流的条件，以下说法中正确的是（）A . 闭合电路在磁场中运动，闭合电路中就一定有感应电流产生B . 闭合电路在磁场中做切割磁感线运动，闭合电路中一定有感应电流产生C . 穿过闭合电路的磁通量为零的瞬间，闭合电路中一定没有感应电流产生D . 只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流产生【考点】2. （2分）中国宋代科学家沈括在公元1086年写的梦溪笔谈中最早记载了“方家术士以磁石磨针锋，则能指南，然常微偏东，不全南也。

”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示，结合上述材料，下列说法不正确的是A . 地球内部也存在磁场，地磁南极在地理北极附近B . 结合地球自转方向，可以判断出地球是带负电的C . 地球表面任意位置的地磁场方向都与地面平行D . 因地磁场影响，在进行奥斯特实验时，通电导线南北放置时实验现象最明显【考点】3. （2分）一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，这一束粒子不可能是（）A . 向右飞行的正离子束B . 向左飞行的负离子束C . 向右飞行的电子束D . 向左飞行的电子束【考点】4. （2分） (2017高二上·邯郸期中) 如图所示，小磁针所指方向正确的是（）A .B .C .D .【考点】5. （2分） (2019高三上·鹤岗月考) 如图所示，边长为1，质量为m的等边三角形导线框abc用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线CD过ab边中点和ac边中点。

只在CDFE区域加一垂直于导线框向里的匀强磁场，磁感应强度大小为B，导线框处于静止状态时，细线中的拉力为F1；只在ABDC区域中加与上述相同的磁场，导线框处于静止状态时，细线中的拉力为F2。

人教版物理高二选修3-1 3.3几种常见的磁场同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共33分)1. （2分） (2018高二下·玉溪期末) 两个绝缘导体环AA′、BB′大小相同，环面垂直，环中通有相同大小的恒定电流，如图所示，则圆心O处磁感应强度的方向为（AA′面水平，BB′面垂直纸面）（）A . 指向左上方B . 指向右下方C . 竖直向上D . 水平向右2. （2分） (2019高二上·肇庆期末) 下列现象中属于电磁感应现象的是（）A . 磁场对电流产生力的作用B . 变化的磁场使闭合电路中产生电流C . 插在通电螺线管中的软铁棒被磁化D . 通电直导线使其旁边的小磁针发生偏转3. （2分） (2017高二下·常州会考) 在如图所示的电路中，当开关S断开时，螺线管中小磁针的N极的指向如图所示（水平向右）．当开关S闭合，小磁针经扰动后静止时，N极的指向为（）A . 垂直纸面向里B . 垂直纸面向外C . 水平向右D . 水平向左4. （2分）铁棒A两端均能吸引小磁针,铁棒B能排斥小磁针。

若铁棒A靠近铁棒B，则（）A . A，B一定相互吸引B . A，B一定相互排斥C . A，B间可能无磁力作用D . A，B间一定有磁力作用，可能吸引，也可能排斥5. （2分）(2017·江都会考) 下图所示是磁场对直流电流的作用的示意图，其中不正确的是（）A .B .C .D .6. （2分）关于通电导线所受安培力F的方向、磁感应强度B的方向和电流I的方向之间的关系，下列说法正确的是（）A . F、B、I三者必须保持相互垂直B . F必须垂直B、I，但B、I可以不相互垂直C . B必须垂直F、I，但F、I可以不相互垂直D . I必须垂直F、B，但F、B可以不相互垂直7. （3分） (2017高二上·邯郸期中) 把一根通电的硬直导线ab放在磁场中，导线所在的区域的磁感线呈弧线，导线中的电流方向由a到b，如图所示．虚线框内有产生以上弧形的磁场源．下列符合要求的是（）A .B .C .D .8. （2分）银行、医院、公交等机构发行的磁卡，都是利用磁性材料记录信息的。
