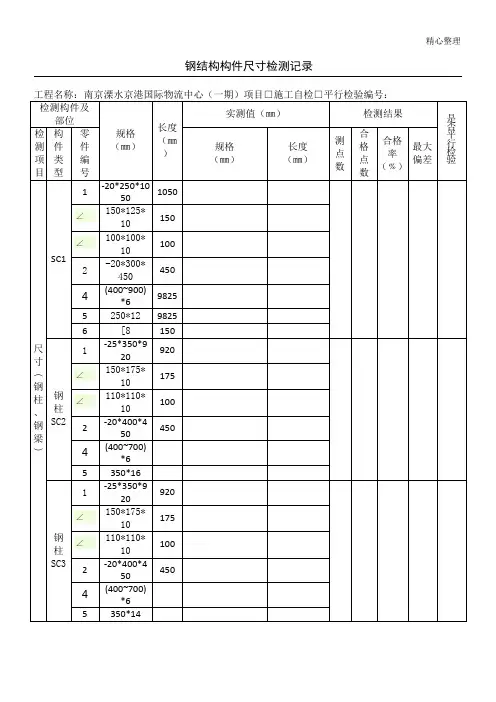

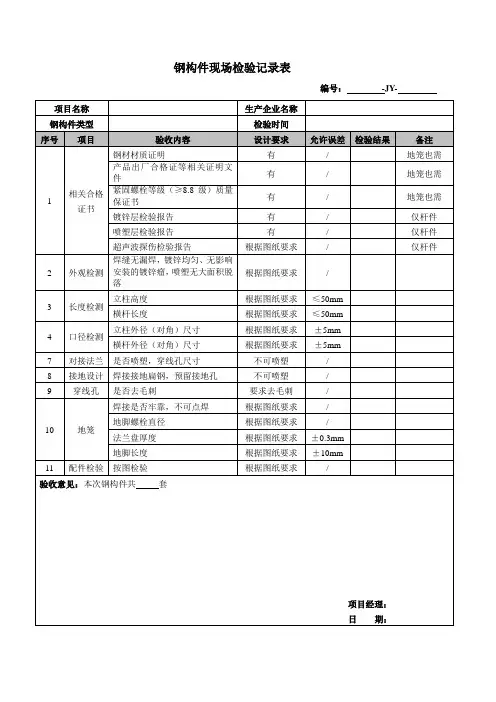

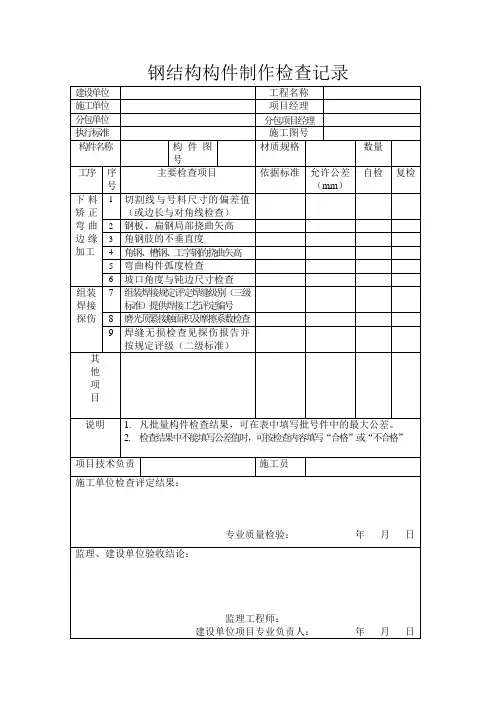

钢结构构件首检记录表

钢结构(零、部件加工)工程施工质量检查记录表工程名称：主控项目项目检验结果1钢材的品种、型号、规格及质量应符合设计要求及有关标准规定符合要求2钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱符合要求3矫正和成型的环境温度及加热温度的控制符合要求4边缘加工的切削量不应小于2.0mm符合要求5制孔精度及孔壁表面粗糙度应符合相应A、B、C级孔的要求符合要求一般项目项目零件宽度、长度切割面平面度割纹深度局部缺口深度边缘缺棱型钢端部垂气割允许偏差（mm）±3.00.05t且≤2.00.3 1.0—实测偏差（mm）110.20.8—机械剪切允许偏差（mm）±3.0——— 1.0实测偏差（mm）2————项目钢板局部平面度（mm）型钢弯曲矢高角钢肢垂直度槽钢翼缘板对腹板的垂直度工字钢、H型钢翼缘板垂直度弯曲成型零件弧度检查t<6t=6~14t>14矫正弯曲允许偏差（mm）板宽/200 1.5 1.0L/1005.0肢宽/100翼缘宽/80翼缘宽/1002.0与拦板间隙实测偏差（mm）2 1.3 1.0 3.03060 1.5项目零件宽度、长度加工边直线度相邻两边夹角加工面垂直度加工面粗糙边缘加允许偏差（mm）±1.0L/300Δ2.0±6º0. 025t1. 0.5工实测偏差（mm）1.0 1.1 2°1C 级螺检孔制孔项目允许(mm)(mm)501~同一组内任意两孔间距离允许偏差（mm）±1.0±1.5—直径+1.00.5实测偏差（mm）0.51—圆度 2.0 1.0相邻两组的端孔间距离允许偏差（mm）±1.5±2.0±2.5垂直度0.03t2.01.0实测偏差（mm）1 1.50.8检查结果主控项目主控项目合格一般项目符合设计要求工程负责人班组长工长质量检查员施工单位：日期：钢结构组装工程施工质量检查记录表工程名称：主控项目项目检验结果1吊车梁和吊车桁架不得下挠符合要求2端部铣平组装要求项目允许偏差（mm）实测偏差值(mm)12345678两端铣平时构件长度±2.010110001两端铣平时零件长度±0.50.10.20.100.30.10.10.2铣平面的平面度0.30.20.10.10.10.20.30.10.1铣平面对轴线的垂直度L/1500511513211对接焊缝安装焊缝坡口角度±5。

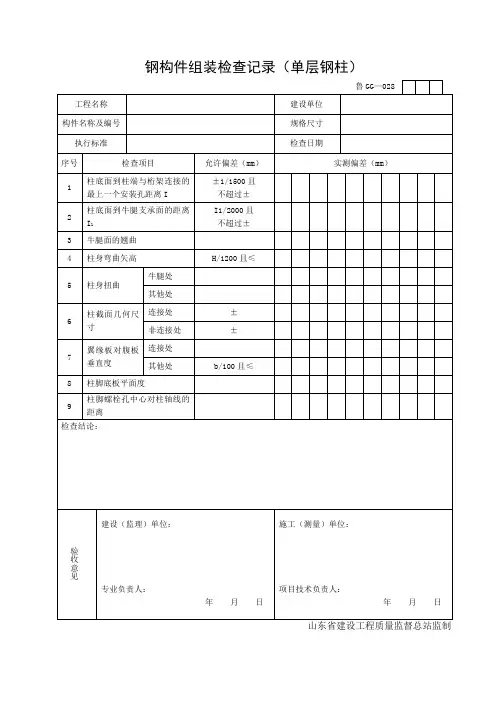

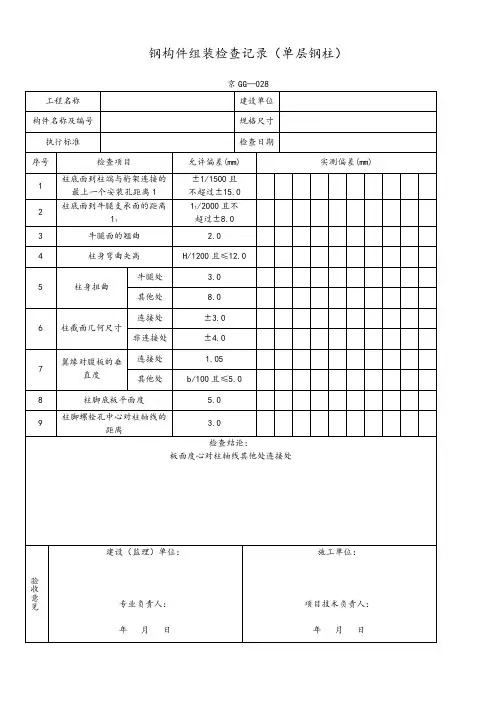

施工检查记录表钢构001工程名称及部位：年月日构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）1 2 3 4 5 6 7 8 9 10实测点，其中合格点，点合格率% 项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002构件名称：构件编号：施工单位：实测值项目允许偏差（mm）12345678910 长度±3.0气割机械剪切±3.0宽度加工边缘±1.00.5t. 且不应切割面平面度大于 2.0割纹深度0.3局部缺口深度 1.0边缘缺棱1.0型钢端部垂直度 2.00.25 t 且不应大于加工面垂直度0.5t≤ 14 1.5 钢板的局部平面度t ＞ 14 1.0L/1000 ，且不应型钢弯曲矢高大于 5.0实测点，其中合格点，点合格率% 项目负责：人班长：质检员：钢构件组装、焊接H 型钢施工检查记表录工程名称及部位：年月日钢构003 构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）12345678910 h＜ 500±2.0截面高度500 ≤ h ≤ 1000±3.0（h）h＞ 1000±4.0截面宽度（ b ）±3.0腹板中心偏移 2.0b/100 ，且不应翼缘板垂直度大于 3.0L/1000 ，且不应弯曲矢高（受压构件除外）大于10.0h/250 ，且不应扭曲大于 5.0t＜ 14 3.0腹板局部平面度t≥ 14 2.0实测点，其中合格点，点合格率% 项目负责：人班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构 004 构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）1 2 3 4 5 6 7 8 9 10t/10 ，且不应对口错边大于 3.0间隙± 1.0搭接长度± 5.0缝隙 1.5高度± 2.0b /100 ，且不应垂直度大于 3.0中心偏移± 2.0连接处 1.0型钢错位其他处 2.0箱型截面高度± 2.0宽度± 2.0b /200 ，且不应垂直度大于 3.0实测点，其中合格点，点合格率% 项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：构件名称：构件编号：实测值项目柱底面到柱端与桁架连接的L/1500 ，± 15 最上一个安装孔距离柱底面到牛腿支承面距离± L/2000 ，± 8.0 牛腿面的翘曲 2.0柱身弯曲矢高H/1200 ，且不应大于 12.0牛腿处 3.0 柱身扭曲其他处8.0柱截面几何尺连接处± 3.0寸± 4.0非连接处连接处 1.5 翼缘板对腹板的垂直度非连接处b /100 ，且不应大于 5.0 柱脚底面平面度 5.0柱脚螺栓孔中心对3.0 柱轴线的距离年月日钢构005施工单位：允许偏差（mm ）12345678910实测点，其中合格点，点合格率% 项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记表录工程名称及部位：年月日钢构006 构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）1 2 3 4 5 6 7 8 9 10桁架最外端两个孔L≤24 -7.0 +3.0或两端支承面最外L＞24 -10.0 +5.0距离桁架跨中高度±10.0设计要求起拱±L/5000 桁架跨中设计未要求起-50.拱度拱10.0相邻节间弦杆弯曲（受压除外）L/1000支承面到第一个±1.0安装孔距离檩条连接支座间距±5.0实测点，其中合格点，点合格率% 项目负责：人班长：质检员：焊接实腹梁外形尺寸施工检查记表录工程名称及部位：年月日钢构007构件名称：构件编号：施工单位：实测值项目允许偏差（mm）12345678910 端部有凸缘支座处0， -5.0梁长度±L/2500 其它形式±10.0h≤ 2000±2.0端部高度h＞ 2000±3.0设计要求起拱±L/5000拱度设计未要求起拱10 ， -5.0侧弯矢高L/2000且不应大于10.0扭曲h/250 ，且不应大于10.0t≤ 14 5.0 腹板局部平面t ＞ 14 4.0翼缘板对腹板的垂直度b/100 ，且不应大于3.0吊车梁上翼缘与道轨1.0 接触面平面度梁端板的平面度h/500 ，且不应大于2.0实测点，其中合格点，点合格率% 项目负责：人班长：质检员：多节钢柱制作外形尺寸施工检查记表录工程名称及部位：年月日钢构008构件名称：构件编号：施工单位：实测值项目允许偏差（mm）12345678910 一节柱高度±3.0两端最外侧安装孔距离±2.0铣平面到第一个安装孔距离±1.0H/1500且不应大柱身弯曲矢高于 5.0h/250且不应大一节柱的弯曲矢高于 5.0牛腿端孔到柱轴线距离±3.0L 2≤ 1000 2.0牛腿的翘曲或扭曲L 2＞ 1000 3.0连接处±3.0柱截面尺寸非连接处±4.0柱脚底板平面度 5.0连接处 1.5 翼缘板对腹板的垂b/100 ，且不应大直度非连接处于 5.0柱脚螺栓孔对柱轴线的距离3.0实测点，其中合格点，点合格率% 项目负责：人班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009 构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）12345678910 平台长度和宽度± 5.0平台两对角线差0.6︳ L1-L 2 ︳平台支柱高度± 3.0平台支柱弯曲矢高 5.0平台表面平面度 6.0（ 1m 范围内）梯梁长度L ± 5.0钢梯宽度 b ± 5.0钢梯安装孔距离a ± 3.0钢梯纵向挠曲矢高L/1000踏步（棍）间距± 5.0栏杆高度± 5.0栏杆立柱间距± 10.0实测点，其中合格点，点合格率% 项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010 构件名称：构件编号：施工单位：实测值项目允许偏差（mm ）12345678910 构件长度 L ± 4.0构件两端最外侧安装孔距离L 1 ± 3.0L/1000 ，且不应大于构件弯曲矢高10.0截面尺寸－ 2.0+5.0实测点，其中合格点，点合格率% 项目负责人：班长：质检员：压型金属板制作施工检查记表录工程名称及部位：年月日钢构011 构件名称：构件编号：施工单位：实测值项目允许偏差（mm）12345678910 波距±2.0截面高度≤ 70 ±1.5压型波高钢板截面高度 >70 ±2.0侧向在测量长度L 1的范围内20.0弯曲截面高度≤ 70 ＋ 10.0 ，－ 2.0压型金属板的覆盖宽度截面高度 >70 ＋ 6.0 ，－ 2.0板长±9.0横向剪切偏差 6.0板长±6.0泛水板、包角板尺寸折弯面宽度±3.0ο折弯面夹角 2注： L 1为测量长度，指板长扣除两端各0.5m 后的实际长度（小于 10m ）或扣除后任选的10m 长度。

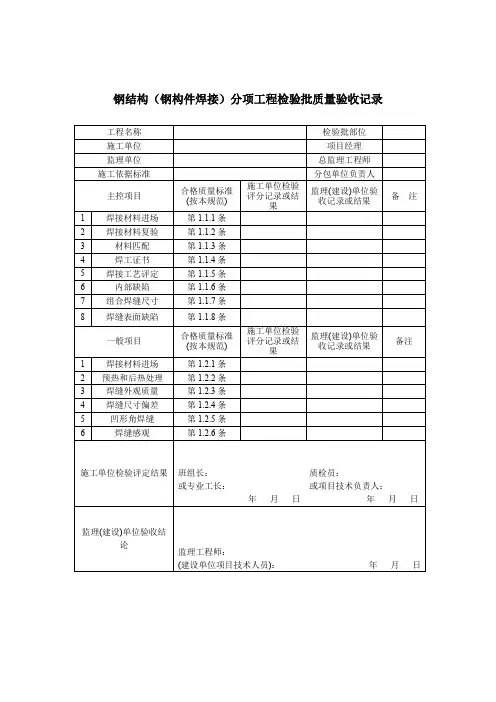

钢结构（钢构件焊接）分项工程检验批质量验收记录
二．钢结构(焊钉焊接)分项工程检验批质量验收记录
三．钢结构(普通紧固件连接)分项工程检验批质量验收记录
四．钢结构(高强度螺栓连接)分项工程检验批质量验收记录
五．钢结构（零件及部件加工）分项工程检验批质量验收记录
八．钢结构（单层结构安装）分项工程检验批质量验收记录
九．钢结构（多层结构安装）分项工程检验批质量验收记录
十．钢结构（网架结构安装）分项工程检验批质量验收记录
十一钢结构（压型金属板）分项工程检验批质量验收记录。
