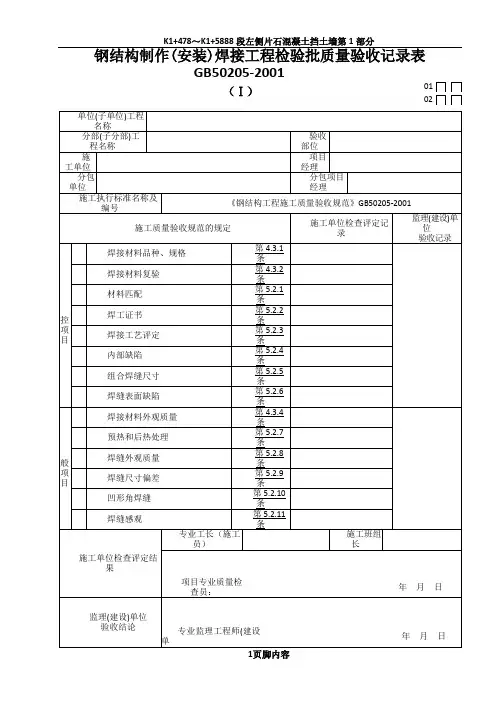

钢结构制作(安装)焊接工程检验批质量验收记录表GB50205-2001（Ⅰ）010901 02性能符合产品标准和设计要求。
检查产品质量合格证明文件、中文标志及检验报告。
②重要结构用焊接材料抽样复验结果符合产品标准和设计要求。
检查复验报告。
③焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及《建筑钢结构焊接技术规程》JGJ81的规定。
焊接材料在使用前，应按规定进行烘焙和存放。
检查质量证明书和烘焙记录。
④焊工必须有证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查焊工合格证及其认可范围、有效期。
⑤施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
检查焊接工艺评定报告。
⑥设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤。
⑦T 形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸应符合第5.2.5条的规定。
⑧焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
3.一般项目：①焊条、药皮脱落、焊芯生锈、焊剂不受潮等外观质量。
观察检查。
②对于需要进行焊前预热或焊后热处理的焊缝，预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm ；后热处理应在焊后立即进行，保温时间应根据板厚按第25mm 板厚1h 确定。
检查试验报告。
③二级、三级焊缝外观质量标准应符合本规范4.焊缝尺寸允许偏差应符合本规范附录A 中表A.0.2的规定。
用焊缝量规检查。
5.焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。
观察检查。
6.焊缝感观应达到：外形均匀、成型较好、焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。
钢结构工程检验批质量验收记录表全套钢结构焊接工程检验批质量验收记录工程名称：XXX环境集烟系统综合处理项目总包单：XXX分包单：XXX检验部位：45万方钢结构平台监理：项目经理施工单位检查记录：1.焊材与母材必须相互匹配，并按要求烘焙存放。
按照施工质量验收规范规定，焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准81规定。
同时，焊接材料应按产品说明书及焊接工艺文件的规定进行烘焙和存放。
2.焊工必须考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
3.施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
4.设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验。
不能对缺陷作出判断时，采用射线探伤。
5.T型、十字、角接接头要求熔透的对接和角对接组合焊缝设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝应为≥t/40~4mm4.6.焊缝表面不得有裂纹、焊瘤等缺陷。
一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
焊缝表面无裂纹、气孔、夹渣、焊瘤等缺陷。
焊工有焊工证，符合设计以及规范要求。
7.对于需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。
预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm。
后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
8.焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡。
加工成凹形的角焊缝，不得在其表面留下切痕。
9.焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净。
10.二、三级焊缝外观质量标准应符合规范规定。
三级对接焊缝应按二级焊缝标准进行外观质量检验。
以上记录符合执行企业标准名称及编号《钢结构工程施工质量验收规范》GB-2001的要求。
钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。
其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样，具体的验收标准和规定在表格中有详细说明。
在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。
如果符合验收标准和规定，则为合格，否则为不合格。
最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。
总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。
其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。
经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。
经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。
施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。
涂层表面质量的验收应符合第14.3.6条。
