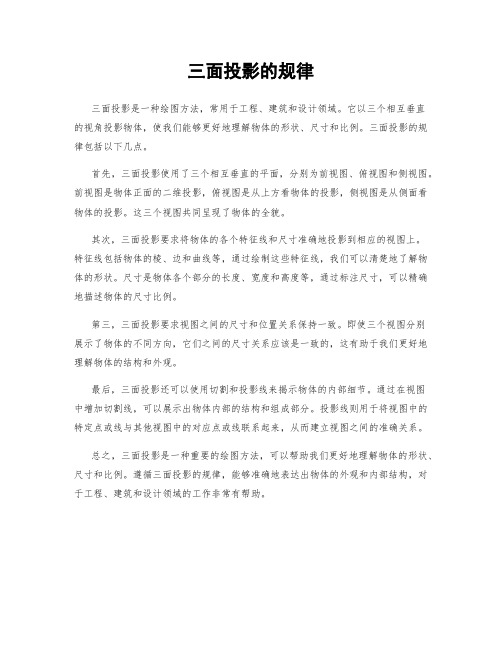

三面投影的规律
三面投影是一种绘图方法,常用于工程、建筑和设计领域。
它以三个相互垂直
的视角投影物体,使我们能够更好地理解物体的形状、尺寸和比例。
三面投影的规律包括以下几点。
首先,三面投影使用了三个相互垂直的平面,分别为前视图、俯视图和侧视图。
前视图是物体正面的二维投影,俯视图是从上方看物体的投影,侧视图是从侧面看物体的投影。
这三个视图共同呈现了物体的全貌。
其次,三面投影要求将物体的各个特征线和尺寸准确地投影到相应的视图上。
特征线包括物体的棱、边和曲线等,通过绘制这些特征线,我们可以清楚地了解物体的形状。
尺寸是物体各个部分的长度、宽度和高度等,通过标注尺寸,可以精确地描述物体的尺寸比例。
第三,三面投影要求视图之间的尺寸和位置关系保持一致。
即使三个视图分别
展示了物体的不同方向,它们之间的尺寸关系应该是一致的,这有助于我们更好地理解物体的结构和外观。
最后,三面投影还可以使用切割和投影线来揭示物体的内部细节。
通过在视图
中增加切割线,可以展示出物体内部的结构和组成部分。
投影线则用于将视图中的特定点或线与其他视图中的对应点或线联系起来,从而建立视图之间的准确关系。
总之,三面投影是一种重要的绘图方法,可以帮助我们更好地理解物体的形状、尺寸和比例。
遵循三面投影的规律,能够准确地表达出物体的外观和内部结构,对于工程、建筑和设计领域的工作非常有帮助。
3 基本体投影立体的形状是各种各样的,但任何复杂立体都可以分析成是由一些简单的几何体组成,如棱柱、棱锥、圆柱、圆锥、球等,这些简单的几何体统称为基本几何体。
根据基本几何体表面的几何性质,它们可分为平面立体和曲面立体。
立体表面全是平面的立体称为平面立体;立体表面全是曲面或既有曲面又有平面的立体称为曲面立体。
3.1 平面立体投影3.1.1平面立体的投影平面立体的各个边都是平面多边形,用三面投影图表示平面立体,可归纳为画出围成立体的各个表面的投影,或者是画出立体上所有棱线的投影。
注意作图时可见棱线应画成粗实线,不可见棱线应画成虚线。
(1)五棱柱如图3-1-1 所示,分析五棱柱:五棱柱的顶面和底面平行于H 面,它在水平面上的投影反映实形且重合在一起,而他们的正面投影及侧面投影分别积聚为水平方向的直线段。
五棱柱的后侧棱面EE1D1D为一正平面,在正平面上投影反映其实形,EE1 、D D1直线在正面上投影不可见,其水平投影及侧面投影积聚成直线段。
五棱柱的另外四个侧棱面都是铅垂面,其水平投影分别汇聚成直线段,而正面投影及侧面投影均为比实形小的类似体。
a)立体图(c)三面投影图图3-1-1投影图如图3-1-1 所示,立体图形距离投影面的距离不影响各投影图形的形状及它们之间的相互关系。
为了作图简便、图形清楚,在以后的作图中省去投影轴。
作图步骤如图3-1-2 所示:1.布置图面,画作图基线,如图3-1-2 (a)所示;2.画出反映真实形状的面,如图3-1-2 (b)所示;3.根据投影规律画出其他视图,如图3-1-2 (c)所示;4.检查整理底稿后,加深三视图的可见线,将不可见线绘制成虚线,如图3-1-2(d)所示。
d )加深三视图的可见线,将不可见线绘制成虚线图 3-1-2a )画作图基线b )画 V 面投影2)三棱锥a)立体图b)投影图(c)三面投影图图3-1-3如图3-1-3 所示,分析三棱锥:三棱锥的底面ABC平行于平面H 在水平投影上反映真实形状;BCS垂直于V 面,在正平面上投影为一条直线。
