工程力学课后习题答案单辉祖著工程力学课后习题答案（单辉祖著）在学习工程力学这门课程时，课后习题的练习与答案的参考对于巩固知识、加深理解起着至关重要的作用。

单辉祖所著的《工程力学》一书，以其严谨的逻辑和丰富的内容，成为众多学子学习工程力学的重要教材。

下面，我们将为您详细呈现这本教材的课后习题答案。

首先，让我们来谈谈第一章的习题。

在这部分中，主要涉及到静力学的基本概念和受力分析。

例如，有一道题是关于一个简单的支架结构，要求画出其受力图。

对于这道题，我们需要明确各个构件之间的连接方式，判断是固定铰支座、活动铰支座还是其他约束类型，然后根据力的平衡条件，准确地画出每个构件所受到的力。

答案中，我们清晰地标注了各个力的大小、方向和作用点，并且通过合理的布局，使受力图易于理解。

第二章的习题重点围绕平面汇交力系和平面力偶系展开。

其中，有一道计算题要求计算多个力在某一点的合力。

在解答这道题时，我们首先将每个力分解为水平和垂直方向的分力，然后分别计算水平和垂直方向上的合力，最后通过勾股定理求出总的合力大小和方向。

答案的给出过程中，每一步的计算都有详细的说明，让学习者能够清晰地看到解题的思路和方法。

第三章的内容是平面任意力系。

这一章的习题难度有所增加，涉及到力系的简化、平衡方程的应用等。

比如，有一道题是求解一个复杂结构在给定载荷下的支座反力。

解题时，我们先对力系进行简化，找到主矢和主矩，然后根据平衡方程列出方程组，通过求解方程组得到支座反力的大小和方向。

答案中不仅给出了最终的结果，还展示了求解方程组的具体步骤和计算过程，方便学习者对照检查自己的解题过程。

第四章是空间力系。

这部分的习题对于空间想象力和数学运算能力有一定的要求。

例如，有一道题要求计算空间力在坐标轴上的投影以及对某点的矩。

在解答时，我们需要运用空间直角坐标系的知识，通过三角函数等方法求出投影的大小，再根据矩的定义计算出对某点的矩。

答案中会详细说明投影和矩的计算过程，并且配以适当的图示，帮助学习者更好地理解空间力系的概念。

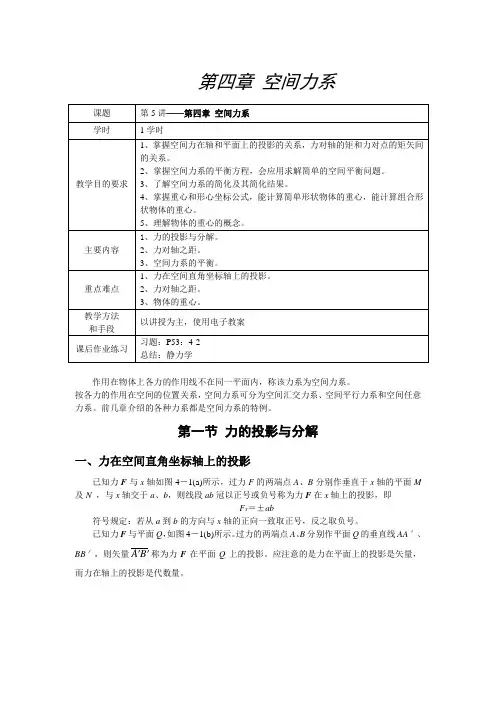

第四章 空间力系作用在物体上各力的作用线不在同一平面内，称该力系为空间力系。

按各力的作用在空间的位置关系，空间力系可分为空间汇交力系、空间平行力系和空间任意力系。

前几章介绍的各种力系都是空间力系的特例。

第一节 力的投影与分解一、力在空间直角坐标轴上的投影已知力F 与x 轴如图4－1(a)所示，过力F 的两端点A 、B 分别作垂直于x 轴的平面M 及N ，与x 轴交于a 、b ，则线段ab 冠以正号或负号称为力F 在x 轴上的投影，即F x ＝±ab符号规定：若从a 到b 的方向与x 轴的正向一致取正号，反之取负号。

已知力F 与平面Q ，如图4－1(b)所示。

过力的两端点A 、B 分别作平面Q 的垂直线AA ′、BB ′，则矢量B A ''称为力F 在平面Q 上的投影。

应注意的是力在平面上的投影是矢量，而力在轴上的投影是代数量。

(a) (b)图4－ 1图4－2现在讨论力F 在空间直角坐标系Oxy 中的情况。

如图4－2(a)所示，过力F 的端点A 、B 分别作x 、y 、z 三轴的垂直平面，则由力在轴上的投影的定义知，OA 、OB 、O C 就是力F 在x 、y 、z 轴上的投影。

设力F 与x 、y 、z 所夹的角分别是α、β、γ，则力F 在空间直角坐标轴上的投影为：⎪⎭⎪⎬⎫±=±=±=γβαcos cos cos F F F F F F z y x (4－1)用这种方法计算力在轴上的投影的方法称为直接投影法。

一般情况下，不易全部找到力与三个轴的夹角，设已知力F 与z 轴夹角为γ ,可先将力投影到坐标平面Oxy 上，然后再投影到坐标轴x 、y 上，如图4－2（b ）所示。

设力F 在Oxy 平面上的投影为F xy 与x 轴间的夹角为θ，则⎪⎭⎪⎬⎫±=±=±=γθγθγcos sin sin cos sin F F F F F F z y x (4－2)用这种方法计算力在轴上的投影称为二次投影法。

工程力学重点总结—期末考试、考研必备！！第一章静力学的基本概念和公理受力图一、刚体P2刚体：在力的作用下不会发生形变的物体。

力的三要素：大小、方向、作用点。

平衡：物体相对于惯性参考系处于静止或作匀速直线运动。

二、静力学公理1、力的平行四边形法则：作用在物体上同一点的两个力，可以合成为仍作用于改点的一个合力，合力的大小和方向由这两个力为边构成的平行四边形的对角线矢量确定。

2、二力平衡条件：作用在同一刚体上的两个力使刚体保持平衡的必要和充分条件是：这两个力的大小相等、方向相反，并且作用在同一直线上。

3、加减平衡力系原理：作用于刚体的任何一个力系中，加上或减去任意一个平衡力系，并不改变原来力系对刚体的作用。

（1）力的可传性原理：作用在刚体上某点的力可沿其作用线移动到该刚体内的任意一点，而不改变该力对刚体的作用。

（2）三力平衡汇交定理：作用于刚体上三个相互平衡的力，若其中两个力的作用线汇于一点，则此三个力必在同一平面内，且第三个力的作用线通过汇交点。

4、作用与反作用定律：两个物体间相互作用的力，即作用力和反作用力，总是大小相等，方向相反，作用线重合，并分别作用在两个物体上。

5、刚化原理：变形体在某一力系作用下处于平衡状态时，如假想将其刚化为刚体，则其平衡状态保持不变。

三、约束和约束反力1、柔索约束：柔索只能承受拉力，只能阻碍物体沿着柔索伸长的方向运动，故约束反力通过柔索与物体的连接点，方位沿柔索本身，指向背离物体。

2、光滑面约束：约束反力通过接触点，沿接触面在接触点的公法线，并指向物体，即约束反力为压力。

3、光滑圆柱铰链约束：①圆柱、②固定铰链、③向心轴承：通过圆孔中心或轴心，方向不定的力，可正交分解为两个方向、大小不定的力；④辊轴支座：垂直于支撑面，通过圆孔中心，方向不定。

4、链杆约束（二力杆）：工程中将仅在两端通过光滑铰链与其他物体连接，中间又不受力作用的直杆或曲杆称为连杆或二力杆，当连杆仅受两铰链的约束力作用而处于平衡时，这两个约束反力必定大小相等、方向相反、沿着两端铰链中心的连线作用，具体指向待定。

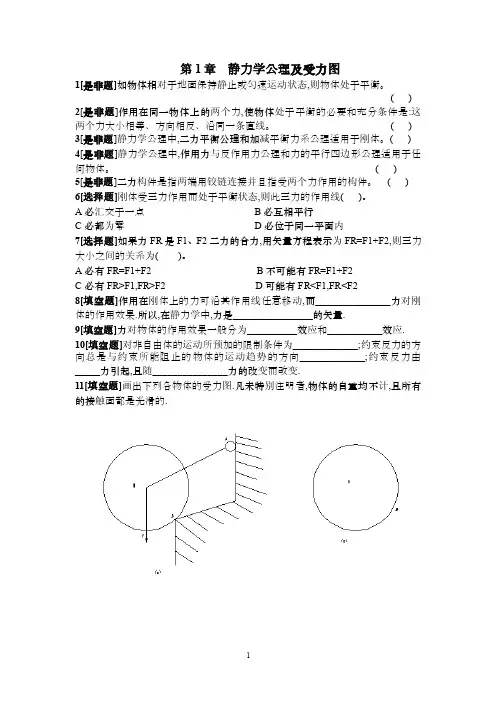

第1章静力学公理及受力图1[是非题]如物体相对于地面保持静止或匀速运动状态,则物体处于平衡。

( ) 2[是非题]作用在同一物体上的两个力,使物体处于平衡的必要和充分条件是:这两个力大小相等、方向相反、沿同一条直线。

( ) 3[是非题]静力学公理中,二力平衡公理和加减平衡力系公理适用于刚体。

( ) 4[是非题]静力学公理中,作用力与反作用力公理和力的平行四边形公理适用于任何物体。

( )5[是非题]二力构件是指两端用铰链连接并且指受两个力作用的构件。

( ) 6[选择题]刚体受三力作用而处于平衡状态,则此三力的作用线( )。

A必汇交于一点B必互相平行C必都为零D必位于同一平面内7[选择题]如果力FR是F1、F2二力的合力,用矢量方程表示为FR=F1+F2,则三力大小之间的关系为()。

A必有FR=F1+F2 B不可能有FR=F1+F2C必有FR>F1,FR>F2 D可能有FR<F1,FR<F28[填空题]作用在刚体上的力可沿其作用线任意移动,而_______________力对刚体的作用效果.所以,在静力学中,力是________________的矢量.9[填空题]力对物体的作用效果一般分为__________效应和___________效应. 10[填空题]对非自由体的运动所预加的限制条件为_____________;约束反力的方向总是与约束所能阻止的物体的运动趋势的方向_____________;约束反力由_____力引起,且随_______________力的改变而改变.11[填空题]画出下列各物体的受力图.凡未特别注明者,物体的自重均不计,且所有的接触面都是光滑的.12[填空题]画出下列各图中指定物体的受力图.凡未特别注明者,物体的自重均不计,且所有的接触面都是光滑的.第2章平面力系1 [是非题]成力偶的两个力F=-F,所以力偶的合力等于零. ( )2[是非题]已知一刚体在五个力作用下处于平衡,如其中四个力的作用线汇交于O 点,则第五个力的作用线必过O点. ( )3[是非题]图示平面平衡系统中,若不计定滑轮和细绳的重量,且忽略摩擦,则可以说作用在轮上的矩为M的力偶与重物的重力FP相平衡. ( )4[是非题]如图所示,刚体在A/B/C三点受F1,F2,F3三个力的作用,则该刚体处.与处于平衡状态。

静力学第一章、静力学公理和物体的受力分析1、 基本概念：力、刚体、约束和约束力的概念。

2、 静力学公理：（1）力的平行四边形法则；（三角形法则、多边形法则）注意：与力偶的区别 （2）二力平衡公理；（二力构件）（3）加减平衡力系公理；（推论：力的可传性、三力平衡汇交定理） （4）作用与反作用定律； （5）刚化原理。

3、常见约束类型与其约束力：（1）光滑接触约束——约束力沿接触处的公法线； （2）柔性约束——对被约束物体与柔性体本身约束力为拉力； （3）铰链约束——约束力一般画为正交两个力，也可画为一个力； （4）活动铰支座——约束力为一个力也画为一个力；（5）球铰链——约束力一般画为正交三个力，也可画为一个力； （6）止推轴承——约束力一般画为正交三个力；（7）固定端约束——两个正交约束力，一个约束力偶。

4、物体受力分析和受力图： （1）画出所要研究的物体的草图； （2）对所要研究的物体进行受力分析； （3）严格按约束的性质画出物体的受力。

第二章、平面汇交力系与平面力偶系1、平面汇交力系： （1）几何法（合成：力多边形法则；平衡：力多边形自行封闭）（2）解析法（合成：合力大小与方向用解析式；平衡：平衡方程0xF=∑，0y F =∑）2、平面力对点之矩——()O M Fh =±F ，逆时针正，反之负3、平面力偶系： （1）力偶：由两个等值、反向、平行不共线的力组成的力系。

（2）力偶矩：M Fh =±，逆时针正，反之负。

（3）力偶的性质：[1]、力偶中两力在任何轴上的投影为零；[2]、力偶对任何点取矩均等于力偶矩，不随矩心的改变而改变；（与力矩不同） [3]、若两力偶其力偶矩相等，两力偶等效；[4]、力偶没有合力，力偶只能由力偶等效。

（4）力偶系的合成（iM M=∑）与平衡（0M =∑）第三章、平面任意力系1、力的平移定理：把力向某点平移，须附加一力偶，其力偶矩等于原力对该点的力矩。
