电子系统中的故障诊断与修复方法电子系统的故障诊断与修复是一项复杂而重要的工作，尤其是在现代社会中电子设备的普及程度越来越高的情况下，及时有效地解决电子系统故障对保障社会正常运转和人民的生活产生了至关重要的影响。
下面将介绍一些常见的电子系统故障诊断与修复方法。
首先，在进行电子系统故障诊断时，我们需要先对故障进行初步的定位和判断。
这里有一些常见的故障类型，比如电源故障、线路连接故障、电子元件故障等。
通过对设备的外观和功能进行观察和测试，可以初步确定故障出现的位置和可能原因。
其次，在明确了故障的类型和位置后，我们需要使用一些专业的工具和仪器来进一步诊断和确认故障。
比如数字万用表、示波器、逻辑分析仪等，在进行故障诊断时尤为重要。
通过这些仪器的使用，可以更加准确地检测和测量电路的各项参数，帮助我们找出故障的具体原因。
另外，在进行电子系统故障修复时，我们需要根据故障的类型和原因来选择合适的修复方法。
一般来讲，我们可以采取替换元件、修复线路、重新焊接接口等方法来修复电子系统的故障。
在进行修复时需要注意的是，保持手部清洁、操作规范、避免静电等均是很重要的步骤。
此外，对于一些比较复杂的电子系统故障，我们可以运用一些高级的故障诊断工具，比如红外热像仪、X射线仪器等。
这些工具可以帮助我们更直观地观察和检测电子设备中隐藏的故障点，提高故障诊断的准确性和效率。
总的来说，电子系统的故障诊断与修复是一项细致和复杂的工作，需要我们具备扎实的电子知识和技能，以及丰富的实践经验。
只有不断学习和积累经验，才能更好地应对各种类型的电子系统故障，并及时有效地修复故障，确保电子设备的正常运转，保障社会和人民的正常生活和工作。
希望以上介绍对您有所帮助。
如果您有任何问题或者需要进一步了解电子系统的故障诊断与修复方法，请随时与我们联系，我们将竭诚为您提供帮助和支持。
谢谢！。
汽车电路系统故障的检测与修复技巧分享汽车电路系统是现代汽车的重要组成部分，它包括了许多不同的电子设备和传感器，用于控制车辆的各种功能。
然而，由于各种原因，电路系统可能出现故障，导致车辆无法正常运行。
因此，本文将分享一些汽车电路系统故障的检测与修复技巧，帮助车主们更好地解决这些问题。
一、故障检测1. 使用故障诊断工具现代汽车通常配备了故障诊断工具，例如OBD（On-Board Diagnostics）扫描仪。
这些工具可以连接到车辆的诊断插口，读取车辆的故障码。
故障码可以帮助确定导致电路故障的具体原因，从而提供故障排除的线索。
2. 检查保险丝保险丝是汽车电路系统中的重要保护装置，用于防止电路过载和短路。
如果某个电路不工作，首先应该检查相应的保险丝是否烧断。
如果发现保险丝烧断，应更换为相同额定电流的新保险丝，以避免电路进一步受损。
3. 检查电瓶和电缆连接电瓶和电缆连接的良好与否直接影响到电路系统的正常运行。
检查电瓶是否充电正常，并清洁电瓶终端和电缆连接处的腐蚀物。
确保电缆连接紧密，并没有松动或脱落。
4. 检查传感器和开关汽车电路系统中的传感器和开关对系统的正常运行至关重要。
通过使用多用途表（Multimeter）等工具，可以检查传感器和开关是否正常工作。
根据车辆的维修手册，使用正确的测试方法进行检查，并根据测试结果来决定是否需要更换故障部件。
二、故障修复1. 修复接线和插头连接电路系统故障的常见原因之一是接线或插头连接不良。
检查连接处是否有松动、锈蚀或腐蚀等问题。
如果发现问题，可以使用适当的工具，例如螺丝刀或钳子，重新连接接线或清洁插头，以确保良好的电路连接。
2. 更换损坏的电子元件如果经过检测确认某个电子元件损坏，例如传感器或控制模块，那么应该及时更换故障部件。
根据车辆的维修手册，选择合适的替代部件，并确保正确安装和连接。
3. 修复接地问题良好的接地是汽车电路系统正常工作的关键。
如果遇到电路不稳定或其他电气问题，可以检查接地点是否良好连接，并进行必要的修复。
课题行、场扫描电路常见故障及检修教学课时：8课时（本案只为前2个课时）教学重点：使学生熟悉扫描电路的常见故障和检修方法。
教学难点：1.行、场扫描电路结构的相似性与部分常见故障的不一致（一条亮线；无光栅有伴音）。
2．开机烧行管故障的检修。
教学方法：讲授、演示、问答、启发、实验、观察、比较、归纳法等教学方法。
教具：万用表、电烙铁、彩色电视机教学过程:(1) 引导：（问答法）10分钟（媒体展示方框图、电原理图）场扫描电路组成方框图通过行、场扫描电路方框图及电原理图，复习已经学过的行、场扫描电路的功能、各单元电路的作用及电路。
（2）新课：（1）常见故障1.水平一条亮线、垂直一条亮线（板书）2．无光栅、有伴音（板书）演示（10分钟）（2）.实验（板书）实验前先给学生强调实验中注意的安全问题。
1.数据记录（板书）实验：学生通过测量行、场扫描电路正常时关键点的直流电压；用dB法记录行、场扫描电路关键点的dB值，记录相关数据。
（15分钟）2．模拟点（板书）给出模拟点，学生模拟上述故障现象并记录关键点直流电压及行、场扫描关键点的dB值，并记录相应的故障现象和数据；和正常时比较。
（45分钟）（3）结论：（板书）（8分钟）（教师引导学生得出以下结论）①检修思路：水平一条亮线（有亮线说明电源、行扫描基本正常，查场扫描各级及场偏转线圈）。
垂直一条亮线(有亮线说明电源、行、场扫描基本正常，查行偏转支路和行偏转线圈。
)无光栅，有伴音（根据开关电源的具体情况，有伴音说明电源、公共通道等电路基本正常，查行扫描电路或显像管及其附属电路）①场扫描任何一级电路或场偏转故障均会产生水平一条亮线。
②只有行偏转支路或行偏转故障，才会出现垂直一条亮线。
③行振，行推，行输出任何一级故障产生的都是无光栅，有伴音（注：显像管及其附属电路故障也会产生此故障现象）。
（4）作业：①填写实验报告；②预习下节课内容（2分钟）。
课题成员：组长：李朝荣（广西水产畜牧学校）组员：李天贤（百色平果中职校）组员：曾浩（贵州省贸经学校）组员：庞书胜（海口市高技工学校）组员：张勇涛（自贡市电子信息职业技术学校）2009年8月26日。
扫描仪基础原理解析及故障维修扫描仪是除键盘和鼠标之外被广泛应用于计算机的输入设备。
你可以利用扫描仪输入照片建立自己的电子影集;输入各种图片建立自己的网站;扫描手写信函再用E-mail发送出去以代替传真机;还可以利用扫描仪配合OCR软件输入报纸或书籍的内容，免除键盘输入汉字的辛苦。
所有这些为我们展示了扫描仪不凡功能，它使我们在办公、学习和娱乐等各个方面提高效率并增进乐趣。
在选购扫描仪时，我们常常遇到许多难懂的专业技术名词，如光学分辨率(光学解析度)、最大分辨率(最大解析度)、色彩分辨率(色彩深度)、扫描模式、接口方式(连接界面)等等。
在使用扫描仪当中，又会遇到到扫描速度慢，占用硬盘空间多，以及一些不知所云的设置等诸多困扰。
然而说明书提供给我们的操作指导并不能让所有的人成为应用专家，即使照着说明书去进行某些设置，也不知道为什么要这样做，这无疑给我们用好用巧机器带来了障碍。
本文针对这些问题，从扫描仪的基本结构入手，阐述它的工作原理，使我们对每一项设置或操作都道原因，在应用水平上有一个提高。
一、扫描仪的工作原理扫描仪是图像信号输入设备。
它对原稿进行光学扫描，然后将光学图像传送到光电转换器中变为模拟电信号，又将模拟电信号变换成为数字电信号，最后通过计算机接口送至计算机中。
扫描仪扫描图像的步骤是:首先将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或者图纸照片;然后启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。
为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿;照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带，又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤色镜得到的RGB三条彩色光带分别照到各自的CCD 上，CCD将RGB光带转变为模拟电子信号，此信号又被A/D 变换器转变为数字电子信号。
至此，反映原稿图像的光信号转变为计算机能够接受的二进制数字电子信号，最后通过串行或者并行等接口送至计算机。

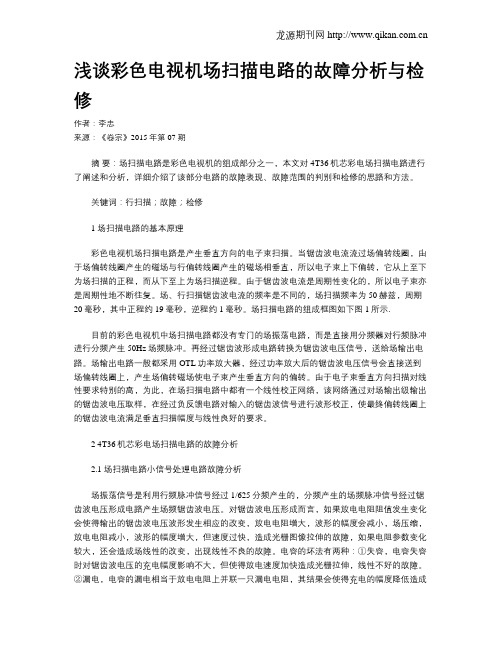

浅谈彩色电视机场扫描电路的故障分析与检修作者：李忠来源：《卷宗》2015年第07期摘要：场扫描电路是彩色电视机的组成部分之一，本文对4T36机芯彩电场扫描电路进行了阐述和分析，详细介绍了该部分电路的故障表现、故障范围的判别和检修的思路和方法。
关键词：行扫描；故障；检修1 场扫描电路的基本原理彩色电视机场扫描电路是产生垂直方向的电子束扫描。
当锯齿波电流流过场偏转线圈，由于场偏转线圈产生的磁场与行偏转线圈产生的磁场相垂直，所以电子束上下偏转，它从上至下为场扫描的正程，而从下至上为场扫描逆程。
由于锯齿波电流是周期性变化的，所以电子束亦是周期性地不断往复。
场、行扫描锯齿波电流的频率是不同的，场扫描频率为50赫兹，周期20毫秒，其中正程约19毫秒，逆程约1毫秒。
场扫描电路的组成框图如下图1所示.目前的彩色电视机中场扫描电路都没有专门的场振荡电路，而是直接用分频器对行频脉冲进行分频产生50Hz场频脉冲。
再经过锯齿波形成电路转换为锯齿波电压信号，送给场输出电路。
场输出电路一般都采用OTL功率放大器，经过功率放大后的锯齿波电压信号会直接送到场偏转线圈上，产生场偏转磁场使电子束产生垂直方向的偏转。
由于电子束垂直方向扫描对线性要求特别的高，为此，在场扫描电路中都有一个线性校正网络，该网络通过对场输出级输出的锯齿波电压取样，在经过负反馈电路对输入的锯齿波信号进行波形校正，使最终偏转线圈上的锯齿波电流满足垂直扫描幅度与线性良好的要求。
2 4T36机芯彩电场扫描电路的故障分析2.1 场扫描电路小信号处理电路故障分析场振荡信号是利用行频脉冲信号经过1/625分频产生的，分频产生的场频脉冲信号经过锯齿波电压形成电路产生场频锯齿波电压。
对锯齿波电压形成而言，如果放电电阻阻值发生变化会使得输出的锯齿波电压波形发生相应的改变，放电电阻增大，波形的幅度会减小，场压缩，放电电阻减小，波形的幅度增大，但速度过快，造成光栅图像拉伸的故障，如果电阻参数变化较大，还会造成场线性的改变，出现线性不良的故障。
浅析彩电扫描电路的故障判定和检修【摘要】随着经济水平的提高，彩电已经成为家庭生活中不可缺少的电器之一。
但是彩电在使用的过程中,会有各种各样的故障出现，其中彩电扫描电路发生故障的频率较高。
所以彩电扫描电路的故障维修是彩电维修中经常出现的。
本文通过多年的经验，首先从彩电扫描电路故障的外在表现进行分析，从而判断彩电的故障部位是否是扫描电路，又能进一步确定故障所在的扫描电路的位置，从而应用不同的检修方法。
【关键词】彩电；扫描电路；故障判断；检修；注意事项彩色电视机的扫描系统由三个部分组成，这三个部分分别是：扫描电路、显像管以及显像管的供电电路。
其中扫描电路又是由行扫描、场扫描以及同步电路等三部分电路组成。
这三部分电路主要是通过控制电子束的扫描运动，来完成荧光屏上出现正常光栅的工作。
所以扫描电路的故障一直是彩电维修的常见问题，本人通过多年的实践以及教学经验，分别从行扫描电路、场扫描电路以及同步电路的常见故障判定以及检修方法和需要注意的事项等方面进行论述，希望对以后彩电维修和教学等方面的发展有一定的帮助。
１．扫描电路三个部分的重要技术要点1.1行扫描电路的重要技术要点(1)行扫描电路应该可以使行偏转线圈中能够产生行频锯齿波电流，并且此电流具有：频率稳定、幅度足够、线性良好等特点。
(2)行扫描电路需要为显像管的各个电极提供高压以及中压，当然在特殊的产品下还要提供低压，比如：大屏幕的电视机中，由于供电是由高电压直流电源提供的，所以公共通道、高频头等等电路的低压工作也是由行扫描电路提供的。
(3)一定要与行同步脉冲信号同步，从而使得15625Hz的扫描频率，51～52μs 的正程时间以及12～13μs的逆程时间等等保持稳定。
(4)一定要能为本机提供行消隐脉冲信号，并且能够消除行回扫亮线。
(5)为了使得AFC电路能够输出控制电压，行扫描电路一定要能够为AFC电路提供所需要的比较锯齿波信号。
通过以上技术要点可知：当行扫描电路中的某些部分电路出现明显故障时，就会导致以上技术要点中的某一项或者某几项都不能达到要求，彩色电视机就会出现外在的故障现象，如：水平方向线性不良或者彩电图像恍惚不稳、光栅水平方向幅度不足、完全无光（严重的甚至无声）等等。
怎样进行电路的故障诊断和维修电路故障诊断和维修是电子领域中重要的技能之一，它涉及到定位问题并解决电路故障。
本文将介绍一些基本的电路故障诊断方法和维修步骤，帮助您更好地理解和应对电路故障。
一、电路故障诊断1. 检查电源和电路板连接：首先，确保电源正确连接且工作正常。
检查电路板上的插座和连接器是否完好无损。
2. 检查元件的正常工作状态：使用万用表等测试工具，逐一检查电路板上的元件，确保它们工作正常。
如果检测到任何异常，就需要更换故障元件。
3. 分析电路板的工作原理：了解电路板的原理图和工作原理，可以帮助您更好地定位问题。
通过分析电路板的信号流动路径，可以找到故障的可能位置。
4. 使用示波器进行故障诊断：示波器是一种常用的电子仪器，可用于观察电路中信号的波形。
通过观察波形的异常变化，可以推断出可能存在的故障。
5. 利用热图仪进行故障诊断：热图仪能够检测电路板上的温度分布，通过观察异常的热区，可以找到可能存在的故障点。
6. 使用逻辑分析仪进行故障诊断：逻辑分析仪可用于观察和分析数字电路的信号。
通过检测信号的时序和状态，可以检测到故障信号。
二、电路维修步骤1. 确定故障点：在进行维修之前，首先要确定故障发生的位置。
通过前面的诊断步骤，可以定位故障在哪个部件或哪个模块。
2. 更换故障元件：根据确定的故障点，更换故障元件。
确保使用符合规格要求的元件替换，避免引入新的问题。
3. 清理电路板：在更换元件之后，清理电路板上的灰尘和污垢。
使用无静电清洁剂和刷子小心地清洁电路板。
4. 做好焊接工作：如果需要进行焊接，一定要注意正确的焊接方法和焊接温度。
确保焊接点牢固可靠，避免因焊接不良引起新的故障。
5. 进行功能测试：在维修完成后，进行电路板的功能测试。
通过连接电源，观察电路板是否正常运行，是否能够输出预期的信号。
6. 记录和整理：在维修完成后，将维修过程和结果进行记录。
记录故障的原因和解决方法，为日后的维修工作提供参考。
