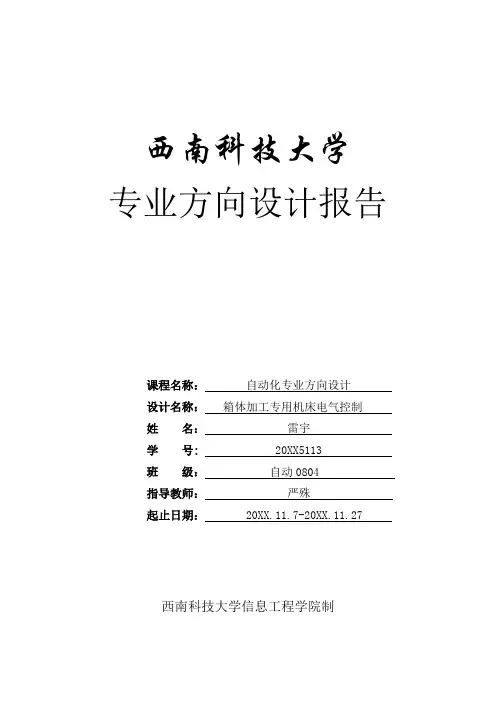

西南科技大学专业方向设计报告课程名称：自动化专业方向设计设计名称：箱体加工专用机床电气控制姓名：雷宇学号: 20XX5113班级：自动0804指导教师：严殊起止日期： 20XX.11.7-20XX.11.27 西南科技大学信息工程学院制方向设计任务书学生班级：自动0804 学生姓名：雷宇学号：20XX5113 设计名称：箱体加工专用机床电气控制起止日期：20XX.11.7-20XX.11.27 指导教师：严殊方向设计学生日志箱体加工专用机床电气控制一、摘要对于机械—电气结合控制的组合机床，电气控制系统起着重要的神经中枢作用。
传统的组合机床采用的继电器—接触器控制系统，接线复杂、故障率高、调试和维护困难。
箱体加工专用机床其加工方法是，先将箱体通过夹紧装置夹紧。
箱体加工专用机床由三部分组成，即左、有动力头和夹持工件的夹紧装置。
被加工的工件由液压系统通过夹紧装置将其夹紧，然后左、有动力头起动快速移动到位，转入加工阶段，一旦加工完毕，即快速退回原位，此时可松开被加工工件，又开始进行下一循环。
因此设计其电气控制电路可以减少接线的复杂和高故障率，让调试和维护变得简单。
二、设计目的和意义设计箱体加工专用机床电气控制线路，使其能够满足箱体加工专用机床的控制。
三、设计原理该课程设计选题左、右动力头主轴电动机为2．2kw，进给运动由液压驱动，液压泵电动机为3kw。
动力头和夹紧装置的动作由电磁阀控制，电磁阀通断情况见表所示。
专用机床的工作步骤如下：(1)铵下起动按钮，夹紧装置将被加工工件夹紧，夹紧后发出信号(2)左、有动力头同时快进，并同时起动主轴。
〔3)到达工件附近，动力头快进转为工进加工“(4)加工完毕后，左、有动力头分别快速退回原位。
(5)夹紧装置松开被加工工件，同时停止主抽。
以上(1)一(5)步骤连续工作．实现半自动循环。
设计任务(1)主电路设计。
(2)控制电路设计。
(3)信号指示设计(电源、左移、有移、上升)(4)参数计算与元器件的选择。
