综采工作面主要设备的使用课件

长山子煤矿综采工作面培训教材长山子煤矿第二部分采煤篇第一章采煤方法及工艺第一节采煤方法因长山子煤矿综采工作面均沿走向布置，因此工作面采用走向长壁、倾斜综采放顶煤、一次采全高、全部垮落法处理采空区的采煤方法。

第二节回采工艺1、回采工艺说明：工作面回采工艺流程：安全检查→机组上行（下行）割煤→伸出前探梁→拉架→下行（上行）装煤→斜切进刀→推移前部运输机→移端头支架→放顶煤→文明生产→拉移后部运输机→验收交班。

2、进刀、推溜、拉架方式：①工作面进刀方式为机头（机尾）斜切式进刀，单向割煤，往返一次进一刀，进刀长度不少于20m。

②推溜方式为从一端到另一端依次推溜，严禁不按规定乱推乱移。

③拉架方式为按自下而上或自上而下顺序追机拉架，拉架时必须利用支架侧护板调整支架，保证支架始终垂直煤壁。

如遇特殊情况（煤帮片帮、漏顶），可提前拉架，采煤机可直接割底通过。

对片帮大的地段（沿走向2.0m以上）可进行挂网窝梁打贴帮柱的办法进行临时支护。

机头（机尾）斜切式进刀。

采煤机自工作面下（上）出口35 m处斜切式向机头（机尾）进刀，单向割煤，往返一次进一刀，割煤高度2.6m；交接班时采煤机停在5#支架处。

交接班时工作面支架、溜子各成一直线，采煤机两滚筒均切入煤壁，即达到截深0.6 m。

因斜切进刀而暴露的顶板，可先伸出伸缩梁护顶。

接班后，采煤机先割通下出口煤壁，割通后调向上行割煤。

采煤机上行割煤时，支架工自下而上追机拉架；采煤机上行割煤，距下端头20 m以外时，自下而上推移前部机头，割通上出口煤壁前，完成推前溜（自下而上）至下出口35 m处，弯曲段不少于15 m，然后采煤机调向空刀下行扫底装煤，到溜子弯曲段时，开始斜切进刀，至采煤机两滚筒都切入煤壁后，采煤机进入溜子下部直线段时，停机（停机前降前滚筒扫底，停机后打开采煤机离合器），将溜子弯曲段以上部分，自下而上推至煤壁，使整个溜子成一直线，此时支架也成一直线，至此，完成一个割煤循环。

综采工作面主要设备的使用引言综采工作面是煤矿开采过程中的一个重要环节，是通过综合支采方法对煤层进行开采。

在综采工作面的开采过程中，需要使用一系列的主要设备，如采煤机、控制系统、输送系统等，以确保工作面的高效运行和安全生产。

本文将介绍综采工作面主要设备的使用及其作用。

采煤机采煤机是综采工作面的核心设备之一，用于对煤层进行开采和采掘。

采煤机的主要工作原理是利用切削头对煤层进行切削和剥离，然后将煤炭输送到运输设备上。

采煤机的使用可以大大提高开采效率，并且可以减少人力劳动的强度。

不同类型的采煤机根据其切削方式和结构特点的不同，可以适用于不同的矿区和煤层条件。

控制系统综采工作面的控制系统是用来控制采煤机和其他设备的运行的。

控制系统通常包括硬件和软件两个方面。

硬件包括各种传感器，用于感知采煤机和煤层的工作状态；软件则负责采集传感器数据并进行处理，从而控制采煤机的运行。

控制系统的使用可以实现对采煤机的远程控制和自动化控制，提高工作面的生产效率和安全性。

输送系统综采工作面的输送系统主要用于将采煤机开采出的煤炭从工作面运输到地面或其他地方。

输送系统通常包括皮带输送机、卡车和输送管道等。

皮带输送机是一种常用的输送设备，通过传送带将煤炭从采煤机输送到地面。

卡车可以将煤炭从工作面运送至地面的煤炭储存区或加工厂。

输送管道则常用于远距离输送煤炭。

输送系统的使用可以大大提高煤炭运输的效率，并减少人力劳动的强度和运输过程中的安全风险。

防尘系统综采工作面的防尘系统主要用于减少采煤过程中产生的粉尘对工人的危害。

防尘系统通常包括喷雾设备、风机和过滤设备等。

喷雾设备可以通过对煤层进行喷水，减少煤炭颗粒的飞散，从而减少粉尘的产生。

风机则通过排风的方式将产生的粉尘吹散。

过滤设备用于对排出的废气进行过滤，减少粉尘的排放。

防尘系统的使用可以保护工人的健康，减少尘肺病等职业病的发生。

安全监测系统综采工作面的安全监测系统用于监测工作面的安全状况。

综采工作面主要设备的使用讲义1. 背景介绍综采工作面是煤矿中进行煤矿综合开采的关键区域，主要包括刮板输送机、掘进机、装载机等一系列设备。

这些设备的使用和操作对于煤矿的正常生产起着重要的作用。

本讲义将介绍综采工作面主要设备的使用方法和注意事项。

2. 刮板输送机2.1 设备介绍刮板输送机是一种用于将煤矿中的煤炭从综采工作面运送到地面或其他地方的设备。

它由输送机道、刮板链、刮板、电机等部分组成。

2.2 使用方法1.启动前检查刮板输送机的各个部位是否正常运转，如刮板链是否有松动、刮板是否完好等。

2.打开刮板输送机的电源开关，并将控制手柄（或按钮）调至正常运行位置。

3.清理输送机道上的障碍物，并保持工作面的清洁。

4.将煤炭通过刮板输送机送往指定位置。

5.在使用过程中，注意观察刮板输送机的运行状况，及时处理异常情况。

2.3 注意事项•刮板输送机的日常维护和保养非常重要，保持设备的清洁和润滑是延长使用寿命的关键。

•工作过程中，应保持机器的稳定和安全运行，确保操作人员的人身安全。

•注意刮板输送机的负荷情况，避免过度负荷造成设备损坏。

3. 掘进机3.1 设备介绍掘进机是在综采工作面上进行煤矿掘进作业的主要设备，用于将煤矿中的煤炭开采出来。

它由切割器、推头、行走机构等部分组成。

3.2 使用方法1.启动前检查掘进机的各个部位是否正常运转，如切割器是否锋利、推头是否完好等。

2.打开掘进机的电源开关，并将控制手柄（或按钮）调至正常运行位置。

3.调整掘进机的进给速度和切割深度，根据需要进行调整。

4.在掘进过程中，根据地质情况调整切割机的角度和位置，确保掘进的顺利进行。

5.在使用过程中，注意观察掘进机的运行状况，及时处理异常情况。

3.3 注意事项•掘进机的切割刀具需要定期保养和更换，以确保其正常工作。

•在掘进过程中，应注意瓦斯和煤尘等安全问题，及时采取措施保障安全。

•掘进机的操作人员需要具备一定的专业知识和技能，熟悉设备的使用和操作方法。

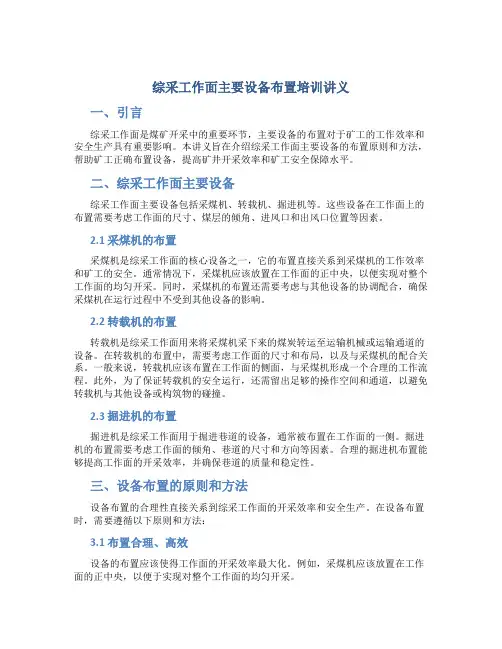

综采工作面主要设备布置培训讲义一、引言综采工作面是煤矿开采中的重要环节，主要设备的布置对于矿工的工作效率和安全生产具有重要影响。

本讲义旨在介绍综采工作面主要设备的布置原则和方法，帮助矿工正确布置设备，提高矿井开采效率和矿工安全保障水平。

二、综采工作面主要设备综采工作面主要设备包括采煤机、转载机、掘进机等。

这些设备在工作面上的布置需要考虑工作面的尺寸、煤层的倾角、进风口和出风口位置等因素。

2.1 采煤机的布置采煤机是综采工作面的核心设备之一，它的布置直接关系到采煤机的工作效率和矿工的安全。

通常情况下，采煤机应该放置在工作面的正中央，以便实现对整个工作面的均匀开采。

同时，采煤机的布置还需要考虑与其他设备的协调配合，确保采煤机在运行过程中不受到其他设备的影响。

2.2 转载机的布置转载机是综采工作面用来将采煤机采下来的煤炭转运至运输机械或运输通道的设备。

在转载机的布置中，需要考虑工作面的尺寸和布局，以及与采煤机的配合关系。

一般来说，转载机应该布置在工作面的侧面，与采煤机形成一个合理的工作流程。

此外，为了保证转载机的安全运行，还需留出足够的操作空间和通道，以避免转载机与其他设备或构筑物的碰撞。

2.3 掘进机的布置掘进机是综采工作面用于掘进巷道的设备，通常被布置在工作面的一侧。

掘进机的布置需要考虑工作面的倾角、巷道的尺寸和方向等因素。

合理的掘进机布置能够提高工作面的开采效率，并确保巷道的质量和稳定性。

三、设备布置的原则和方法设备布置的合理性直接关系到综采工作面的开采效率和安全生产。

在设备布置时，需要遵循以下原则和方法：3.1 布置合理、高效设备的布置应该使得工作面的开采效率最大化。

例如，采煤机应该放置在工作面的正中央，以便于实现对整个工作面的均匀开采。

3.2 设备间协调配合不同设备之间的布置应该考虑协调配合关系，避免设备之间相互干扰或碰撞。

例如，转载机应该与采煤机形成一个合理的工作流程，确保煤炭顺利转运。

3.3 安全优先设备布置的最优解应该是在确保矿工安全的前提下提高开采效率。

综采工作面常用设备培训课件(7)一、教学内容本节课我们将继续深入综采工作面的学习，通过了解和掌握综采工作面常用的设备，使学生能够更好地了解煤矿生产的基本情况。

本节课我们将学习综采工作面常用的输送机、破碎机和乳化泵等设备。

二、教学目标1. 学生能够熟练掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

2. 学生能够理解这些设备在煤矿生产中的重要性。

3. 学生能够通过实践活动，提高实际操作能力。

三、教学难点与重点重点：掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

难点：理解这些设备在煤矿生产中的重要性。

四、教具与学具准备教具：电脑、投影仪、教学课件。

学具：笔记本、课本、学习资料。

五、教学过程1. 实践情景引入：通过播放一段综采工作面的实际操作视频，使学生对综采工作面有一定的了解。

2. 教材内容讲解：讲解输送机、破碎机和乳化泵等设备的工作原理和操作方法。

3. 例题讲解：通过具体的例题，使学生更好地理解和掌握设备的使用方法。

4. 随堂练习：学生分组进行实践操作，巩固所学知识。

5. 板书设计：板书重点内容，方便学生复习。

6. 作业布置：布置相关的作业题目，巩固所学知识。

六、作业设计1. 简述输送机的工作原理。

2. 简述破碎机的工作原理。

3. 简述乳化泵的工作原理。

答案：1. 输送机的工作原理是通过电动机驱动，使输送带运转，将物料从一处运输到另一处。

2. 破碎机的工作原理是通过转子的高速旋转，将进入破碎腔的物料击碎。

3. 乳化泵的工作原理是通过高压泵将水和乳化液混合，形成乳化液，然后通过管道输送到需要的地方。

七、课后反思及拓展延伸通过本节课的学习，学生应该对综采工作面常用的设备有了更深入的了解。

在课后，学生应该通过复习课本内容，巩固所学知识。

同时，教师也应该通过作业的批改，了解学生对知识的掌握情况，为下一节课的教学做好准备。

对于拓展延伸，教师可以引导学生通过查阅相关资料，了解综采工作面设备的发展趋势，以及新技术、新设备在煤矿生产中的应用。

煤矿综采工作面培训课件煤矿综采工作面培训课件是指在煤矿综采工作中，进行现场操作培训和安全教育的一种形式。

该培训课件主要包含以下几个方面：一、综采机械操作基本知识综采矿机是综采工作面上最为重要的设备之一，它的操作关系到矿井的生产效率和安全性。

因此，培训者首先需要掌握综采机械操作的基本知识，包括综采机的类型、性能参数、操作界面和常见故障及其处理方法。

二、综采工作面布局和作业规程综采工作面的布局和作业规程是煤矿综采工作中非常重要的一环。

培训者需要了解综采工作面布局的原则和方法，包括顶、底、煤壁等各个方面，以及在综采工作中应该遵循的作业规程和操作流程。

三、煤层地质特征与安全管理煤层地质特征是综采工作面的一个重要因素，对综采工作的安全和效率都有着很大的影响。

培训者需要了解煤层地质条件和变化情况，以及在综采工作过程中的安全管理措施和应急处理方法。

四、现场实操训练和安全意识培训除了理论方面的培训外，还需要进行现场实操训练和安全意识培训。

在实操训练中，可以训练人员综采机械的操作技能和应对意外情况的能力；在安全意识培训中，加强人员的安全意识，以及安全操作要素的传达，提高综采工作的安全性。

煤矿综采工作面培训课件的制作应该遵循以下原则：一、科学合理、互动性强综采工作面培训课件的制作应该科学合理，考虑到人员的实际水平和培训需求，突出重点、易错点，尽量简化复杂的操作流程和技术要点，增强它的可操作性和互动性。

二、形式多样、画面生动综采工作面培训课件应该注重形式多样、画面生动，通过绘图、动画、视频等多种形式展示技术要点和实际操作流程，使培训者更容易掌握技能，并提高综采工作面培训的吸引力和趣味性。

三、安全意识强、有效性高综采工作面培训课件应该突出安全意识的重要性，强化人员的安全意识和安全操作要素的传达，使其具备对突发事件的应急处理能力，并提高综采工作面培训的有效性和实用性。

总之，煤矿综采工作面培训课件在煤矿综采工作中起着重要的作用。

煤矿综采工作面培训课件一、课程介绍本课程是为煤矿综采工作面人员开设的培训课程，旨在提升工作面人员的安全意识和操作技能，减少事故发生的风险。

本课程主要包括煤矿综采工作面的基本概念、工作面的常见危险及预防措施、工作面的操作流程等内容。

二、煤矿综采工作面概述煤矿综采工作面是指用综合采矿机或综合采掘机进行煤炭开采的工作区域。

煤矿综采工作面通常由刮板输送机、煤炭刮板机以及支护和通风设备等组成。

综采工作面是煤矿开采的重要环节，也是事故频发的区域，因此操作人员必须具备一定的技能和安全意识。

三、煤矿综采工作面的常见危险及预防措施在煤矿综采工作面，有许多常见的危险情况，包括瓦斯爆炸、煤尘爆炸、支护失效、坍塌等。

以下是常见危险的预防措施：3.1 瓦斯爆炸•确保安全开采，严禁在瓦斯超限时进行作业。

•定期进行瓦斯检测，并设置瓦斯自动报警装置。

•提供足够的通风系统，及时排除瓦斯及有害气体。

3.2 煤尘爆炸•加强煤尘控制，降低煤尘浓度。

•提供合适的煤尘防爆设备，如防爆电器、防尘罩等。

•坚持工作面定期清洁，减少积尘。

3.3 支护失效•定期检查工作面支护装置，发现问题及时更换。

•严禁擅自拆除或修改支护设备。

•加强支护材料的质量监管，确保其安全性能。

3.4 坍塌•定期进行地质勘探，了解矿层情况，做好支护措施。

•加强岩体稳定性监测，及时发现异常情况。

•配备合适的探测设备，保障工作面的稳定性。

四、煤矿综采工作面的操作流程煤矿综采工作面的操作流程包括以下几个步骤：4.1 工作面准备•检查工作面的通风设施，确保正常运行。

•检查支护设备，确保稳定性。

•检查工作面的瓦斯和煤尘情况，确保安全。

4.2 设备调试•对综合采矿机等设备进行检查和调试，确保设备正常运行。

•检查设备的防爆和防尘措施，确保安全。

4.3 开采作业•按照操作规程进行开采作业。

•注意瓦斯和煤尘的积聚情况，及时进行监测。

•保持良好的通风状态，确保工作面充足的新鲜空气。

4.4 安全防范•不擅自修改支护设备。

综采工作面常用设备培训课件(ppt7)•综采工作面设备概述•采煤机•刮板输送机•液压支架目录•转载机与破碎机•设备选型与配套CHAPTER综采工作面设备概述设备组成及功能刮板输送机转载机用于运输煤炭和矸石，具有承载和运输功能。

将刮板输送机运来的煤炭转载到带式输送机上。

采煤机液压支架带式输送机用于割煤和装煤，是综采工作面的核心设备。

用于支护顶板，保证工作面的安全。

将煤炭从工作面运出，实现连续运输。

设备特点及优势综采设备具有高效的生产能力，能够快速完成煤炭的开采和运输任务。

液压支架等支护设备能够保证工作面的安全，减少冒顶等事故的发生。

综采设备配备有先进的自动控制系统，能够实现远程操作和自动化生产。

综采设备能够适应不同的地质条件和煤层厚度，具有较强的适应性。

高效性安全性自动化适应性010204设备应用范围适用于煤层厚度在1.3米以上的中厚煤层开采。

适用于倾角在15度以下的缓倾斜煤层开采。

适用于地质条件简单到复杂的不同类型矿井。

适用于长壁式开采方法，需配备相应的巷道掘进和支护设备。

03CHAPTER采煤机采煤机类型与结构采煤机类型采煤机结构采煤机工作原理及性能参数工作原理性能参数采煤机操作维护与故障排除操作维护在操作前应对采煤机进行全面检查，确保各部件完好；在操作过程中应注意观察采煤机的运行状况，及时调整参数；在操作完成后应对采煤机进行清洗和保养。

故障排除当采煤机出现故障时，应根据故障现象及时判断故障原因并采取相应的处理措施。

常见的故障包括截齿磨损、牵引力不足、电气系统故障等。

对于这些故障，可以采取更换截齿、调整牵引力、检查电气系统等措施进行排除。

CHAPTER刮板输送机刮板输送机类型与结构类型结构刮板输送机工作原理及性能参数工作原理刮板输送机的工作原理是将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。

当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。

综采工作面主要设备布置培训讲义一、综采工作面简介综采工作面是指在矿井开采中利用综采技术进行开采的工作面。

综采工作面采用综采设备进行采煤作业，采用综采机对煤层进行切割和采运，同时进行支护和综合处理工作。

二、综采工作面主要设备1.综采机：用于在综采工作面进行采煤作业，能够高效、快速、安全地进行煤层切割和采运。

2.支护设备：用于对综采工作面进行支护，保证工作面的安全和稳定。

3.运输设备：用于将采运的煤炭从综采工作面运送至地面或其他地方进行处理和利用。

4.通风设备：用于综采工作面的通风，保证工作面内空气的清新和循环，减少有害气体的积聚。

三、综采工作面设备布置1.合理布置综采机和运输设备，保证综采工作面的煤炭采运和运输顺畅进行。

2.合理设置支护设备，保证综采工作面的安全和稳定。

3.合理配置通风设备，保证综采工作面的空气流通和清新。

四、综采工作面设备操作步骤1.综采机操作：根据工作面的煤层特点和地质条件，进行综采机的操作，保证煤炭的高效、安全采运。

2.支护设备操作：根据工作面的形势和需要，进行支护设备的操作，保证工作面的安全和稳定。

3.运输设备操作：根据煤炭的采运情况，进行运输设备的操作，保证煤炭的顺利运输。

4.通风设备操作：根据工作面的通风情况，进行通风设备的操作，保证空气的清新和循环。

五、综采工作面设备操作注意事项1.严格按照操作规程进行设备操作，保证操作安全。

2.定期进行设备检查和维护，保证设备的正常运行和使用寿命。

3.严格遵守安全操作程序，做好设备操作的安全防护措施。

4.做好设备操作的记录和报告，及时反馈设备使用情况和问题，以便及时处理和改进。

六、综采工作面设备操作培训1.对操作人员进行综采工作面设备操作培训，提高操作技能和安全意识。

2.培训内容包括设备操作规程、安全操作程序、设备故障处理和维护等。

3.培训时要注重实际操作和案例分析，增强学员的操作技能和应对突发情况的能力。

4.定期进行设备操作培训和考核，保证操作人员的操作水平和安全意识。
