综采工作面主要设备布置及作用

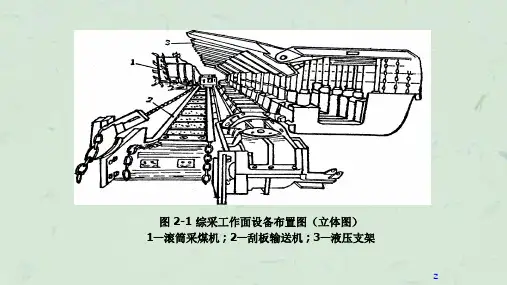

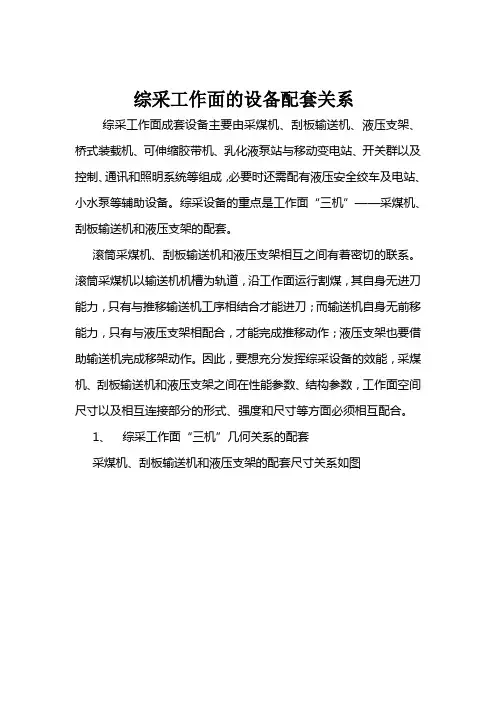

综采工作面的设备配套关系综采工作面成套设备主要由采煤机、刮板输送机、液压支架、桥式装载机、可伸缩胶带机、乳化液泵站与移动变电站、开关群以及控制、通讯和照明系统等组成，必要时还需配有液压安全绞车及电站、小水泵等辅助设备。

综采设备的重点是工作面“三机”——采煤机、刮板输送机和液压支架的配套。

滚筒采煤机、刮板输送机和液压支架相互之间有着密切的联系。

滚筒采煤机以输送机机槽为轨道，沿工作面运行割煤，其自身无进刀能力，只有与推移输送机工序相结合才能进刀；而输送机自身无前移能力，只有与液压支架相配合，才能完成推移动作；液压支架也要借助输送机完成移架动作。

因此，要想充分发挥综采设备的效能，采煤机、刮板输送机和液压支架之间在性能参数、结构参数，工作面空间尺寸以及相互连接部分的形式、强度和尺寸等方面必须相互配合。

1、综采工作面“三机”几何关系的配套采煤机、刮板输送机和液压支架的配套尺寸关系如图从安全角度出发，支架前柱到煤壁的无立柱空间距离R应越小越好，其尺寸组成如下;F=B+e+G+b+x式中B－截深，即采煤机滚筒的宽度；e－煤壁与铲煤板之间的空隙距离，为了防止采煤机在输送机弯曲段工作时滚筒切割铲煤板，此间空隙距离e=100－200mm;x－立柱斜置产生的水平增距，它可按立柱最大高度的投影计算；G－输送机的宽度，其组成为G=f+s+a,其中f为铲煤板的宽度，一般为150－240mm；s为输送机中部槽的宽度，由输送机的型号确定；a为电缆槽和导向槽的宽度，通常为360mm;b－前柱与电缆槽之间的距离，为了避免输送机倾斜时挤坏电缆和司机的操作安全，通常此距离应大于200－400mm.由于底板截割不平，输送机产生偏斜，为了避免采煤机滚筒截割到顶梁，支架梁端与煤壁应留有无支护的间隙D，此处间隙约为200－400mm。

煤层薄时取最小值，厚时取最大值。

则从前柱到梁端的长度L应为：L=F-B-D-x根据上述尺寸配套计算，对长梁结构支架的最小长度为2m左右。

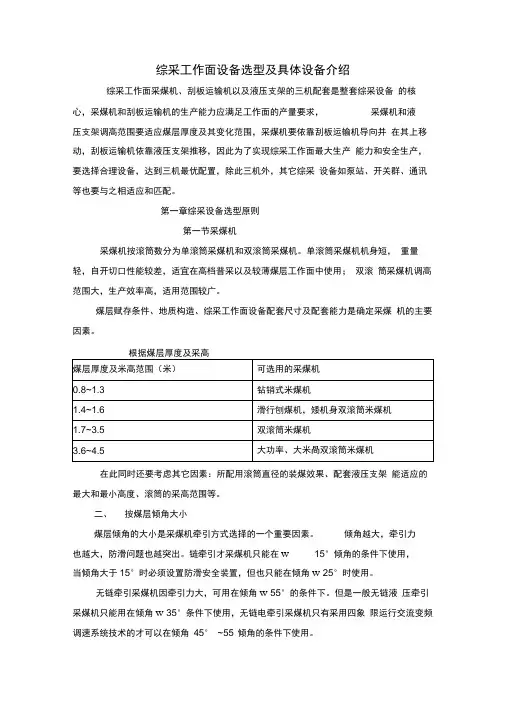

综采工作面设备选型及具体设备介绍综采工作面采煤机、刮板运输机以及液压支架的三机配套是整套综采设备的核心，采煤机和刮板运输机的生产能力应满足工作面的产量要求，采煤机和液压支架调高范围要适应煤层厚度及其变化范围，采煤机要依靠刮板运输机导向并在其上移动，刮板运输机依靠液压支架推移，因此为了实现综采工作面最大生产能力和安全生产，要选择合理设备，达到三机最优配置，除此三机外，其它综采设备如泵站、开关群、通讯等也要与之相适应和匹配。

第一章综采设备选型原则第一节采煤机采煤机按滚筒数分为单滚筒采煤机和双滚筒采煤机。

单滚筒采煤机机身短，重量轻，自开切口性能较差，适宜在高档普采以及较薄煤层工作面中使用；双滚筒采煤机调高范围大，生产效率高，适用范围较广。

煤层赋存条件、地质构造、综采工作面设备配套尺寸及配套能力是确定采煤机的主要因素。

在此同时还要考虑其它因素：所配用滚筒直径的装煤效果、配套液压支架能适应的最大和最小高度、滚筒的采高范围等。

二、按煤层倾角大小煤层倾角的大小是采煤机牵引方式选择的一个重要因素。

倾角越大，牵引力也越大，防滑问题也越突出。

链牵引才采煤机只能在w 15°倾角的条件下使用，当倾角大于15°时必须设置防滑安全装置，但也只能在倾角w 25°时使用。

无链牵引采煤机因牵引力大，可用在倾角w 55°的条件下。

但是一般无链液压牵引采煤机只能用在倾角w 35°条件下使用，无链电牵引采煤机只有采用四象限运行交流变频调速系统技术的才可以在倾角45° ~55°倾角的条件下使用。

三、按煤质（包括夹矸）硬度煤层的硬度通常用三种指标来衡量，即：煤的坚固系数f、煤的单向抗压强度6、煤的截割阻抗A。

煤质硬度具体分类及选用情况如下表。

四、按采煤工作面的生产能力采煤机的生产能力应大于工作面的设计生产能力。

采煤机的生产能力主要受采煤机牵引速度、移架速度、煤的输送能力和其它诸多因素的影响。

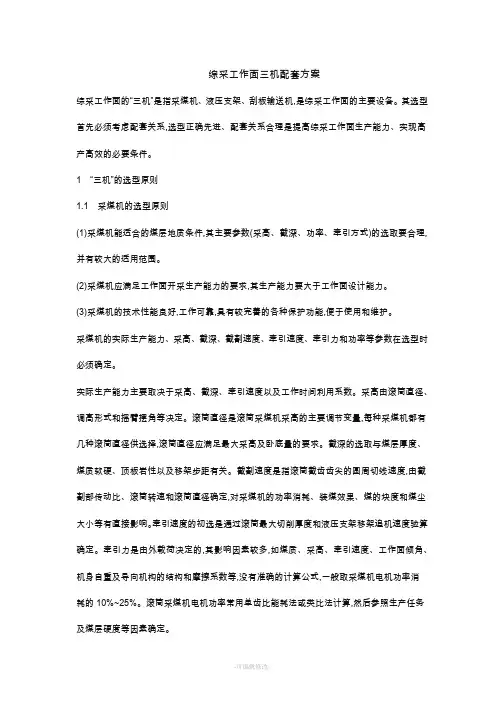

综采工作面三机配套方案综采工作面的“三机”是指采煤机、液压支架、刮板输送机,是综采工作面的主要设备。

其选型首先必须考虑配套关系,选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。

1 “三机”的选型原则1.1 采煤机的选型原则(1)采煤机能适合的煤层地质条件,其主要参数(采高、截深、功率、牵引方式)的选取要合理,并有较大的适用范围。

(2)采煤机应满足工作面开采生产能力的要求,其生产能力要大于工作面设计能力。

(3)采煤机的技术性能良好,工作可靠,具有较完善的各种保护功能,便于使用和维护。

采煤机的实际生产能力、采高、截深、截割速度、牵引速度、牵引力和功率等参数在选型时必须确定。

实际生产能力主要取决于采高、截深、牵引速度以及工作时间利用系数。

采高由滚筒直径、调高形式和摇臂摆角等决定。

滚筒直径是滚筒采煤机采高的主要调节变量,每种采煤机都有几种滚筒直径供选择,滚筒直径应满足最大采高及卧底量的要求。

截深的选取与煤层厚度、煤质软硬、顶板岩性以及移架步距有关。

截割速度是指滚筒截齿齿尖的圆周切线速度,由截割部传动比、滚筒转速和滚筒直径确定,对采煤机的功率消耗、装煤效果、煤的块度和煤尘大小等有直接影响。

牵引速度的初选是通过滚筒最大切削厚度和液压支架移架追机速度验算确定。

牵引力是由外载荷决定的,其影响因素较多,如煤质、采高、牵引速度、工作面倾角、机身自重及导向机构的结构和摩擦系数等,没有准确的计算公式,一般取采煤机电机功率消耗的10%~25%。

滚筒采煤机电机功率常用单齿比能耗法或类比法计算,然后参照生产任务及煤层硬度等因素确定。

1.2 液压支架的选型原则(1)液压支架的选型就是要确定支架类型(支撑式、掩护式、支撑掩护式)、支护阻力(初撑力和额定工作阻力)、支护强度与底板比压以及支架的结构参数(立柱数目、最大最小高度、顶梁和底座的尺寸及相对位置等)及阀组性能和操作方式等。

(2)选型依据是矿井采区、综采工作面地质说明书。

采煤机、刮板输送机和液压支架之间横断面配套尺寸如图1所示。

. All Rights Reserved.图1液压支架、采煤机、刮板输送机几何关系示意图由图1可知,输送机的结构形式及附件必须与采煤机的结构相匹配,其中部槽应与液压支架的推移千斤顶连接装置的间距和连接结构相匹配。

采煤机的采高范围与支架的最大和最小结构尺寸相适应,而其截深应与支架推移步距相适应。

1.2“三机”性能配套综采工作面“三机”性能应相互匹配,否则会相互制约,设备难以充分发挥其作用。

其主要涉及的内容有:1)采煤机底托架与输送机槽的匹配。

2)采煤机摇臂与输送机头尾和自开切口的匹配。

3)支架性能与采煤机牵引速度的匹配。

1.3“三机”生产能力配套工作面小时生产能力取决于工作面的年产量,采煤机的生产能力依据工作面小时生产能力确定。

其它配套设备的能力都应大于采煤机的生产能力。

就“三机”而言,工作面输送机的生产能力应大于采煤机的生产能力,液压支架的移架速度应大于采煤机的工作速度。

1.4“三机”寿命配套“三机”寿命配套是指综采工作面各单机设备的大修周期应该相互接近。

高产高效要求工作面各种设备,特别是主要设备必须处于良好的运转状态。

如果在工作面生产过程中,设备交替更换进行大修或“带病”运转,则必然影响高产高效的实现,也会对设备造成损坏。

2采煤机选型原则及主要技术要求,合理施工。

图32004年以来广州市本币贷款余额及其分项数据数据来源:Wind 资讯5利润增速略低于去年同期2013年,广州地区银行业金融机构累计实现利润总额555.78亿元,比去年同期增加53.11亿元,增长10.57%,增速同比下降0.92个百分点,其中广州农商行累计利润同比增长20.29%,广州银行同比增长19.45%,广州市五家村镇银行累计利润0.54亿元,比年初增加了0.52亿元。

进一步提升服务实体经济效能。

(上接第312页)3.1.7特种支架对特定的开采要求,应选用相应的特种液压支架,如放顶煤支架,铺网支架等。

浅谈综采工作面“三机”的配套问题作者：张宁冯达文杨真瑞来源：《科学与财富》2015年第24期摘要：本文浅析综采工作面的“三机”配套问题。

从着力于生产能力的配套、生产和运输设备的性能保障配套、综采工作面空间尺寸和连接部分形式及强度的配套，以及综采设备的寿命配套等，较为详细的分析了煤矿综采工作面主要动力设备的合理配套问题。

它也关系到能否安全和正常生产的大问题，关系到设备能否发挥最大效能的问题。

关键词：煤矿综采工作面；“三机”配套；分析通过多年的实践经验告诉我们，对于综采工作面的“三机”（采煤机、刮板输送机和液压支架）的合理科学配套问题，关系到煤矿综采工作面正常生产的重要前提。

只有科学、合理的配套采煤机、刮板输送机和液压支架，使它们之间在生产能力、设备性能、设备结构、空间尺寸以及相互连接部分，在形式、强度和尺寸等方面都顺畅、合理，并互相匹配好，才能保证各设备正常运行，实现工作面高产高效的生产。

一、着力于生产能力的配套在综采工作面各设备配套的原则上，应本着设备必须适应与满足高产高效生产的需要，要以工作面设备为基础，使之形成一条由工作面向外生产能力配套的“喇叭口”流煤系统。

充分利用综采设备的协调性，以保证工作面快速推进的需求。

我们可以参照国内外高产高效综采工作面辅助系统生产能力的设计案例，应以综采工作面生产能力的1.2倍为设计基数。

由采煤机、刮板输送机、转载机、胶带输送机能力逐渐递增作保证。

而对于刮板输送机的输送能力，必须要大于或等于1.2倍的采煤机落煤能力；转载机的输送能力必须要大等于刮板输送机的输送能力；胶带输送机输送能力要必须大等于转载机的输送能力。

本着这样的原则选配综采工作面动力机械，才是有效保证工作面生产能力实现高产高效的前提，实质上就是运输生产能力要有保障。

二、生产、运输设备的性能保障配套为彻底解决综采工作面各设备性能间互相制约的问题，对综采工作面采煤机、刮板输送机和液压支架的性能配套问题应高度重视，不然会影响生产效率的。

第一节巷道布置和工作面基本参数一、巷道布置本工作面正、付巷沿煤层走向方向布置，正巷长度为1228m,付巷长度为1168m,切巷长度为240m。

附图一：巷道布置图二、巷道支护形式和断面特征：第二节支架设计选型计算一、液压支架选型原则1、支护强度应与工作面矿压相适应。

支架的初撑力和工作阻力要适应直接顶和基本顶岩层移动产生的压力，将空顶区的顶底板移近量控制到最小程度。

2、支架结构应与煤层赋存条件相适应。

3、支护断面应与通风要求相适应，保证有足够的风量通过，而且风速不得超过《煤矿安全规程》的有关规定。

4、液压支架应与采煤机、刮板输送机等设备相匹配。

支架的宽度应与刮板输送机中部槽长度相一致，推移千斤顶的行程应较采煤机截深大100-200mm，支架沿工作面的移架速度应能跟上采煤机的工作牵引速，移架速度还应满足生产指标的要求，支架的梁端距应为340mm 左右。

二、液压支架选型依据及内容1、选型依据：支架选型前必须将工作面的煤层、顶底板及采区的地质条件全面查清、探明，编出综采采区、综采工作面地质说明书。

2、选型内容：选择支架时，要确定下述内容：支架类型，如支撑掩护式或掩护式；立柱根数；支护阻力，包括初撑力、额定工作阻力；支架结构高度，包括最大和最小高度；顶梁和底座的结构形式、尺寸及其相对位置；对防滑、防倒、防片帮、调架、移架、端面维护等装置的要求；操作方式、阀组性能等。

三、基本支架初步设计1、基本支架主要技术参数的确定⑴支护强度（工作阻力）从理论上分析，合理的支护强度应正好与顶板压力相平衡。

支护强度过大，不仅增加支架重量和设备投资，而且给搬运、安装带来困难；过小则会造成顶板过早下沉、离层、冒落，使顶板破碎，造成顶板维护困难。

因此支护强度的大小应取决于工作面采场矿压的大小。

但由于目前对采场矿压的大小还不能进行准确的定量计算，目前主要以经验法或实测数据，来确定支架的支护强度。

①采用经验公式计算支架的支护强度：510,q KH Mpa γ-=⨯=8×3.3m ×2.5×103×10-5kg/m 3=66×10-2Mpa=0.66Mpa式中：q —支护强度；K —作用于支架上的顶板岩石系数，一般取5-8。

综采工作面三机配套的原则与技术应用分析发布时间：2022-10-08T01:12:14.600Z 来源：《工程建设标准化》2022年第11期作者：郭克强刘照辉刘晓磊[导读] 综采工作面三机配套主要是指采煤机、液压支架、刮板输送机之间的配套，郭克强刘照辉刘晓磊平煤股份二矿河南平顶山 467000摘要：综采工作面三机配套主要是指采煤机、液压支架、刮板输送机之间的配套，配套技术则指的是设备基础生产能力配套技术、设备结构安装配套技术等，其中设备生产能力配套相对比较简单，其设备核心重点则是设备安装结构的配套，为此，该技术对煤炭资源的开采和技术生产起到了决定性作用。

本文首先详细分析了三机的型号选择和配套原则，并以此为基础条件，进一步探讨了三机配套技术应用策略。

关键词：三机配套技术；液压支架型号；连接模式；刮板输送机引言在我国经济快速发展背景下，各个行业对于煤炭能源的总体需求随之增加，而对于煤炭能源开采质量水平和效率来说，其核心因素则是综采工作面运转层次，为此实际应用综采工作面时，需要利用三机配套技术，完成工作面最高开采数量。

1 三机型号选择原则 1.1 刮板输送机型号刮板输送机选择过程需要满足以下要求：第一，刮板输送机在型号选择上需要与实际工作面基础生产能力相互适应，为此选择时需要利用工作面所产生最大生产力量的1.2倍进行计算，最终获得参数作为标准。

第二，在运输机内部结果以及外部尺寸方面进行型号选择时需要考虑外界影响因素，并且输送机整体结构应该与工作面底板结构相互适应，而外部尺寸数据与采煤机机身、行走机构尺寸等相关方面都需要达到基础配置需求。

第三，还需要根据刮板输送机专业技术性和应用特点选择设备适合的长度。

1.2 液压支架型号液压支架型号选择过程中需要满足以下操作要求：第一，液压支架应用强度需要达到标准工作要求，比如：矿压相同或者更高矿压需求，由于岩石结构层挖掘和施工时，直接顶结构层与基础顶岩层实际进行移动过程中会产生较大的结构压力，为此需要液压支架初始结构支撑力与运转工作阻力相互适应和调整，以此作为基础条件有效控制移动参数量的具体范围，以此不断满足最小范围基础需求。

煤矿综采工作面“三机”设备选型与配套摘要:综采工作面通常所说的“三机”是指刮板运输机、顺槽转载机、顺槽破碎机。

综采工作面“三机配套”包括生产能力的配套和安装结构的配套两方面的内容。

生产能力的配套相对来说比较简单,而安装结构的配套对于采煤工作面的正常生产起着至关重要的作用。

综采工作面“三机配套”的安装结构方面的配套就是要确定三机与采煤机、液压支架几何关系,也就是要确定他们的搭配尺寸,以使三机设备的整体效能达到最佳。

关键词:综采工作面;采煤机;液压支架;刮板输送机通过多年的实践经验告诉我们,对于综采工作面的“三机”与采煤机、液压支架的合理科学配套问题,关系到煤矿综采工作面正常生产的重要前提。

只有科学、合理的配套采煤机和液压支架,使它们之间在生产能力、设备性能、设备结构、空间尺寸以及相互连接部分,在形式、强度和尺寸等方面都顺畅、合理,并互相匹配好,才能保证各设备正常运行,实现工作面高产高效的生产。

一、综采工作面“三机配套”概述煤矿综采工作面三机主要设备包括刮板输送机、顺槽转载机、顺槽破碎机。

目前,国内“三机”生产厂家众多,型号规格各不相同,形成综采设备配套的多种多样。

而正常做“三机配套”的设计只注意了适应煤层地质条件、生产能力的配套、“三机”配套中名义尺寸的配合,而往往忽略在“三机配套”中一些细节尺寸的设计,造成了综采设备在使用过程出现故障率高、矿产资源损失高等不足而影响生产。

现就“三机配套”过程中的一些细节问题进行探讨,保证了设备配套恰当从而使设备的效能得到最充分利用。

二、“三机”的选型原则2.1刮板运输机选型刮板运输机是综采工作面实现机械生产的重要设备之一,针对刮板运输机工况条件恶劣,负载情况复杂等问题,实现综采工作面机械化生产是煤炭行业发展的必然趋势之一,作为工作面必不可少的重要设备,刮板运输机担负着煤炭运输的艰巨任务,同时配合采煤机、液压支架等配套设备,以实现工作面破、装、运、支等采煤工序的连续作业。
