附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
艾默生电源公司介绍关于艾默生网络能源艾默生网络能源是艾默生（纽约证券交易所股票代码：EMR）所属业务品牌，为数据中心关键基础设施、通信网络、医疗和工业设施提供保护和优化。
艾默生网络能源在交直流电源和可再生能源、精密制冷、基础设施管理、嵌入式计算和电源、一体化机架和机柜、电源开关与控制，以及连接等领域为客户提供全球领先的解决方案以及专业的技术和灵活的创新。
所有的解决方案在全球范围内均能得到本地的艾默生网络能源专业服务人员的全面支持。
如欲了解艾默生网络能源的产品和服务详情，请访问 。
关于 Emerson总部位于美国圣路易斯市的 Emerson （纽约证券交易所股票代码: EMR）是一家全球领先的公司，该公司将技术与工程相结合，通过网络能源、过程管理、工业自动化、环境优化技术、及商住解决方案五大业务为全球工业、商业及消费者市场客户提供创新性的解决方案。
公司 2012 财年的销售额达 244 亿美元。
如欲了解进一步信息，欢迎访问 。
艾默生UPS电源iTrust-Adapt说明：艾默生UPS电源iTrust-Adapt系列1-20KVA艾默生UPS电源iTrust-Adapt1-20kVA是艾默生网络能源有限公司开发的智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备的交流供电。
艾默生UPS电源—产品特性：♦超高功率密度♦超宽输入电压范围♦输出功率因数高达0.9♦兼容机架/塔式安装方式♦出色的节能环保特性♦完全匹配易睿设计方案Adapt1-3KVA●显示面板旋转设计，操作明确简洁，维护便利●输出方式灵活，提供国标/IEC标准/端子排方式●可提供多接口（USB， 485，干接点和SNMP卡）●可通过SIC卡接入机房的温度/湿度检测量●智能化电池管理功能，超大充电能力，延长电池使用寿命Adapt5-10KVA输入兼容应三相380V、单相220V●支持并联扩展运行，且无需并机插框（最大4台）●电池模块化设计，轻松级联扩充后备时间●提供LED/LCD（选件）显示功能，且现场可更换●支持服务器自动关机功能●提供多种监控端口，满足不同监控需求●提供丰富机架用选件，方便机架内的配电/监控等功能的一体化实施Adapt16-20KVA●超大尺寸LCD和LED显示，系统状态一目了然●支持并联扩展运行，且无需并机插框（最大4台）●分散式自主并联和数字化均流技术，极高的并联可靠性●支持同步双母线方案●支持共用电池组●三三和三单机型可选，适合工业类设备使用艾默生ups电源-主要技术参数：本表由恒大汇丰科技公司艾默生UPS销售部提供型号艾默生UHA1R-0010L变换类型双变换在线式输入参数整流器类型IGBT整流额定电压220Vac单相三线输入电压范围120Vac～280Vac输入频率范围40Hz～70Hz输入功率因数>=0.99本表由通隆恒盛艾默生UPS销售部提供电池标机电池后备时间>=4 分钟外置电池模块型号 U08-09C1-03 2×4×12V×9.0Ah电池模块规格(mm)430W×500D×85H ，26KG电池电压48V输出参数额定功率1000VA/900W电压稳定度220/230/240Vac (用户可设置)频率稳定度50Hz或60Hz；±0.1Hz输出电压波形畸变率< 3%线性负载 < 5% 非线性负载负载最大峰值因数3:1 (满足 I EC 62040-3)阶跃型负载能力1过载能力(% 额定负载150%，60s系统参数及标准安装方式机架式/塔式兼容整机效率U p to 90%切换时间0噪声<50 dB安规I EC/EN62040-1-1电磁兼容I EC/EN/A S 62040-2 2nd Ed =CISPR22浪涌保护满足I EC/EN 61000-4-5)防护类型I P20体积(mm)430W×500D×85H重量(Kg)9保修3年通信及管理接口类型USB/智能卡槽(干接点卡/干接点扩展卡/SIC 卡/M odbus卡/485卡)环境参数运行温度0～+40 ℃相对湿度0～95% 无冷凝最大海拔高度<1500m，(超过1500m时参照GB/T3859.2降额使用)选件清单U08-09C1-032U，适用于1-2K机器用，内含8节 12V电池SIC卡网络监控SIC卡，用于远程TCP/I P的Web监控，支持远程关机。

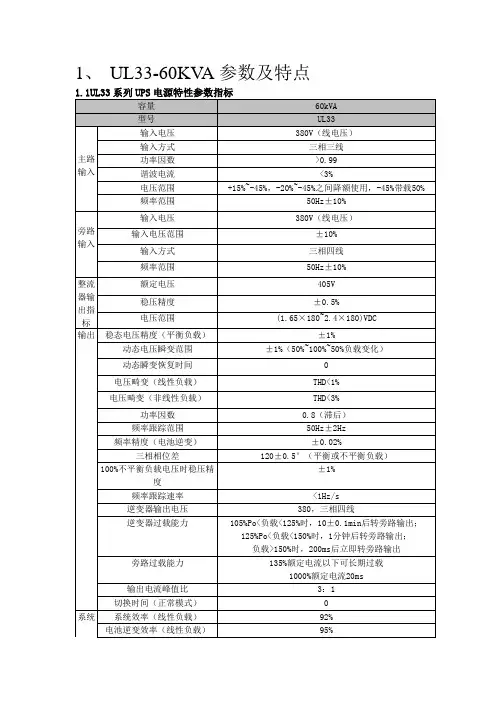

1、UL33-60KV A参数及特点2.2产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•业内独有的UPS防雷技术，内置D级防雷2）优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变4）智能化电池管理•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS 系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守2、NXE-20KV A UPS参数及特点频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)2042.2特点:♦高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平♦高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置♦高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护♦技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式♦智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位♦界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3. NXE-10KV A UPS参数及特点3.1特点高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3．2参数型号NXe容量10KVA输入电压380/400/415V(线电压)输入方式三相四线功率因数>0.99谐波电流<3%电压范围305～477V(线电压)频率范围50～60Hz±10%输入电压380/400/415V(线电压)输入电压范围上限: +10/+15/+20%;下限:-10/-20/-30/-40%输入方式三相四线频率范围50Hz±10%输出电压380V/220V±0.5%动态瞬变恢复时间<5mS电压畸变(线性负载)THD<1%电压畸变(非线性负载) THD<3%功率因数0.8(滞后)频率跟踪范围50Hz±3Hz(±1Hz, ±2Hz可调)频率精度(电池逆变)±0.05%三相相位差120±1°(平衡或不平衡负载)±0.5%100%不平衡负载电压时稳压精度频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)1804.UH31-15KVA UPS参数及特点4.1特点针对中国电网环境的专业设计最先进的DSP全数字控制技术易维护设计智能电池管理超强网络管理功能容量15KVA型号UH31-0150L输入额定电压380Vac电压范围 1.相电压在176-276V范围内，满载工作；2.120-176V范围内，线型递减，相电压120V时，可50%满载工作；缺相工作 1.缺一相的情况：50%满载工作；。

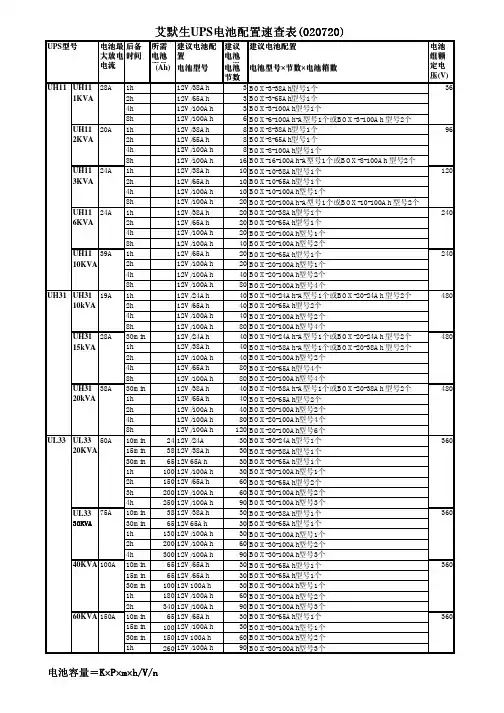

所需电池容量容量建议电池配置建议电池置建议电池配置(Ah)电池型号电池节数电池型号×节数×电池箱数UH111h 12V/38Ah3BOX-3-38Ah 型号1个1KVA2h 12V/65Ah 3BOX-3-65Ah 型号1个4h 12V/100Ah 3BOX-3-100Ah 型号1个8h 12V/100Ah 6BOX-6-100Ah-A 型号1个或BOX-3-100Ah 型号2个UH111h 12V/38Ah 8BOX-8-38Ah 型号1个2KVA2h 12V/65Ah 8BOX-8-65Ah 型号1个4h 12V/100Ah 8BOX-8-100Ah 型号1个8h 12V/100Ah 16BOX-16-100Ah-A 型号1个或BOX-8-100Ah 型号2个UH111h 12V/38Ah 10BOX-10-38Ah 型号1个3KVA2h 12V/65Ah 10BOX-10-65Ah 型号1个4h 12V/100Ah 10BOX-10-100Ah 型号1个8h 12V/100Ah 20BOX-20-100Ah-A 型号1个或BOX-10-100Ah 型号2个UH111h 12V/38Ah 20BOX-20-38Ah 型号1个6KVA2h 12V/65Ah 20BOX-20-65Ah 型号1个4h 12V/100Ah 20BOX-20-100Ah 型号1个8h 12V/100Ah 40BOX-20-100Ah 型号2个UH111h 12V/65Ah 20BOX-20-65Ah 型号1个10KVA2h 12V/100Ah 20BOX-20-100Ah 型号1个4h 12V/100Ah 40BOX-20-100Ah 型号2个8h 12V/100Ah 80BOX-20-100Ah 型号4个UH311h 12V/24Ah 40BOX-40-24Ah-A 型号1个或BOX-20-24Ah 型号2个10kVA2h 12V/65Ah 40BOX-20-65Ah 型号2个4h 12V/100Ah 40BOX-20-100Ah 型号2个8h 12V/100Ah 80BOX-20-100Ah 型号4个UH3130min 12V/24Ah 40BOX-40-24Ah-A 型号1个或BOX-20-24Ah 型号2个15kVA1h 12V/38Ah 40BOX-40-38Ah-A 型号1个或BOX-20-38Ah 型号2个2h 12V/100Ah 40BOX-20-100Ah 型号2个4h 12V/65Ah 80BOX-20-65Ah 型号4个8h 12V/100Ah 80BOX-20-100Ah 型号4个UH3130min 12V/38Ah 40BOX-40-38Ah-A 型号1个或BOX-20-38Ah 型号2个20kVA1h 12V/65Ah 40BOX-20-65Ah 型号2个2h 12V/100Ah 40BOX-20-100Ah 型号2个4h 12V/100Ah 80BOX-20-100Ah 型号4个8h 12V/100Ah 120BOX-20-100Ah 型号6个UL3310min 2412V/24A 30BOX-30-24Ah 型号1个20KVA15min 3812V/38Ah 30BOX-30-38Ah 型号1个30min 6512V65Ah 30BOX-30-65Ah 型号1个1h 10012V/100Ah 30BOX-30-100Ah 型号1个2h 15012V/65Ah 60BOX-30-65Ah 型号2个3h 20012V/100Ah 60BOX-30-100Ah 型号2个4h 25012V/100Ah 90BOX-30-100Ah 型号3个UL3310min 3812V/38Ah 30BOX-30-38Ah 型号1个30KVA30min 6512V65Ah 30BOX-30-65Ah 型号1个1h 13012V/100Ah 30BOX-30-100Ah 型号1个2h 20012V/100Ah 60BOX-30-100Ah 型号2个4h 30012V/100Ah 90BOX-30-100Ah 型号3个10min 6512V/65Ah 30BOX-30-65Ah 型号1个15min 6512V/65Ah 30BOX-30-65Ah 型号1个30min 10012V100Ah 30BOX-30-100Ah 型号1个1h 18012V/100Ah 60BOX-30-100Ah 型号2个2h 34012V/100Ah 90BOX-30-100Ah 型号3个10min 6512V/65Ah 30BOX-30-65Ah 型号1个15min 10012V/100Ah 30BOX-30-100Ah 型号1个30min 15012V100Ah 60BOX-30-100Ah 型号2个1h26012V/100Ah90BOX-30-100Ah 型号3个电池容量电池容量＝＝K ×P ×m ×h/V/n电池组额定电压(V)艾默生UPS 电池配置速查表(020*********))39A UPS 型号电池最大放电电流后备时间24A 12024A 24028A3620A 96150A 240UH3119A48028A 48038A 480UH11360UL3350A36075A 36040KVA 100A 36060KVAK ：校正系数时间10分钟30分钟1小时2小时K 2.621.71.5时间3小时4小时6小时8小时K 1.31.251.11.05P ：负载功率m ：UPS 输出功率因数 UH11、UH31为0.7；UL33、Hipulse 为0.8h ：延时时间延时时间（（小时小时））V ：电池电压电池电压（（V ）iTrust 系列系列：UH11：1KVA ，36V UH31：10KVA ，480V UL33：20KVA ，360V 2KVA ，96V 15KVA ，480V 30KVA ，360V 3KVA ，120V 20KVA ，480V 40KVA ，360V 6KVA ，240V 2组，每组20节 60KVA ，360V10KVA ，240V 在机内是串联的Hipulse 系列系列：80KVA-800KVA ，384Vn ：电池逆变效率 UH11、UH31为0.85；UL33、Hipulse 为0.9。
艾默生UPS电池配置表（版本V3.7）电池选配原则：1.合同对电池的描述：“电池规格*节数*电池组数／电池柜（架）数量／电池型号”(举例说明：6V200Ah*60*3／电池柜6个／H6V740/A)；2.后备时间≤1h，电池优先考虑采用高功率H系列电池，目前包括H12V100/A(12V26Ah)、H12V140/A(12V33Ah)、H12V200/A(12V54Ah)、H12V310/A(12V88Ah)、H12V370/A(12V100Ah)、H12V500/A(12V140Ah)、H6V740/A(6V200Ah);3.蓄电池容量为400Ah及650Ah以上采用T 2V系列电池；用户要求电池寿命10年以上，可选用电信级T 12V系列电池；4.！注意20kVA--200kVA UPS配套电池架须对“开关盒”及“开关接线盒”进行选配（见附录四）。
说明：(1) *注1. T≤1h，FV to 1.67V/cell；T＞1h，FV to 1.75V/cell；(2) *注2. 另有4层/2层/单层架可选；(3) *注3. 另有2层架可选；(4) 注A：配置比标配负余量≈10%；注B：配置比标配正余量≥10%；(5) 有关电池架选配说明：选择电池架一般均需要同时选配相应开关（多组电池并联需要选配开关盒及开关汇流盒。
具体方法参考附录四）；在配套2V电池情况下，电池的安装方式应根据机房空间确定，向客户获取机房用于电池安装空间的数据后反馈到电池产品部，由电池产品部组织安装设计，表中的数据只作为参考。
(6)有关电池柜选配的说明：电池柜默认带有相应的电池空开,多组电池柜并联另需要选配汇流盒。
具体方法参考附录五.(7)电池架配套电缆只包括电池间的连接电缆；若配套有开关盒或开关汇流盒，含电池到开关盒或开关汇流盒的电缆；不包括并联电池间的连线；不包括开关汇流盒到UPS主机间的电缆。
(8)本配置表中部分电池的配置方案并非唯一配置，依具体情况而定。
Hipulse U 160/200/300KV A UPS销售配置指导书一、系统配置SiteMonitor（用户数5)SiteMonitor（用户数20）SiteMonitor(用户数20)Hipulse U 系列UPS并机板和RFI A级滤波器已内置，不再需要单独选配二、必选件功能简介:1、电池开关盒BCB：用于UPS外挂电池的控制，提供电池充电保护、温度补偿、放电保护等功能。
2、并机系统必选件—并机联接电缆:用于并机信号传输,有5M，10M，15M三种长度，可根据安装现场情况选择适当长度的电缆，其数量与主机数量相同，并机线应环状联接.当并机线≥3时，代表3台以上的设备需首尾连接，要求其中一根电缆长度大于所有柜体的宽度和UPS间距总和。
3、并机系统必选件—旁路均流电感：当并机台数≥3台时，必须配置旁路均流电感,用作旁路电流均流。
三、通用选配件功能简介：1、5th 谐波滤波器:用于改善UPS输入指标的选件，主要消除输入5次电流谐波。
适应于6脉冲主机.2、11th 谐波滤波器:用于改善UPS输入指标的选件,主要消除输入11次电流谐波。
适应于12脉冲主机。
3、电池温度传感器组件：用于对电池充电进行温度补偿的选件。
4、上出线选件：实现UPS进出线缆的上进上出.5、三相C级防雷箱（室内型)：外置选件，用于UPS三相交流供电的C级防雷防护。
该防雷装置内部设有过流保护与告警电路，面板有显示防雷状态指示灯。
6、双总线输出系统选件－LBS电缆：组成双总线输出系统时，负载母线同步信号的传输电缆LBS电缆有三种不同型号（DB9-DB9、DB9-DB25、DB25—DB25）。
本UPS的LBS功能为内置，只需增加电缆即可实现LBS功能。
一台单机与另外一台单机组成双母线、一台单与并机系统组成双母线，一套并机系统与另外一套并机系统组成双母线，均需用两套LBS电缆选件互为备份,且两套系统LBS电缆必须连成环形。
●注意： LBS电缆的配置和连接方式参见附件“Hipulse U双总线系统 LBS电缆的选择”,该附件中描述的配置方法适用于所有容量的Hipulse U 机型.7、LBS扩展组件：当Hipulse U系列UPS产品之间需要同步（UPS间距超过15m)或Hipulse U 系列UPS 与其它系列UPS（含其它公司UPS）之间需要实现同步控制功能，须选配LBS扩展组件.。
一、UPS不间断电源详细设计方案（1)、以上UPS电源延时时间为60分钟（按照实际负载平均功率计算）; （2）、NXR 90KVA UPS尺寸与重量表：一、UPS参数如下：1) UPS容量为90kVA;2) 满负荷工作状态，后备60分钟；3) 逆变效率0.94，负载功率因数为0。
9；4) 直流电压480V（一组配12V电池40节）。
二、计算过程:每单格蓄电池需要提供的功率＝900000×0。
9÷0。
94÷40÷6=359W/cell(100％负载情况下）12V/功率下=359＊6=2154W/6Cell查蓄电池LC—XA12100放电数据：温度25℃下，电池放电至终止电压1。
75 VDC,60分钟放电恒功率放电数据为694W/cell.采用3组LC-XA12100电池供电,60分钟率放电可提供的功率为694*3=2082 W/6cell，大约满足需要的2154W/cell。
可满载待机1小时。
三、小结:采用3组共120节LC—XA12100电池，可满足单机90kVA满载后备60分钟要求。
艾默生NXR系列UPS技术优势和特点Liebert 系列NXR30—160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。
艾默生Liebert NXR UPS特点如下:1.系统效率高：NXR系统负载率在50％-75％的时候，效率高达96%.系统负载率25％的时候效率大于95％.2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波(＜3％）和非常高的输入功率因数(＞0。
99）,可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。
3.输出带载能力强：NXR系列UPS输出功率因数为0。
9。
以160KVA容量为例，NXR可以带144KW有功负载，而传统输出功率因数为0。
8的UPS只能带128KW的有功负载。
