艾默生UPS参数

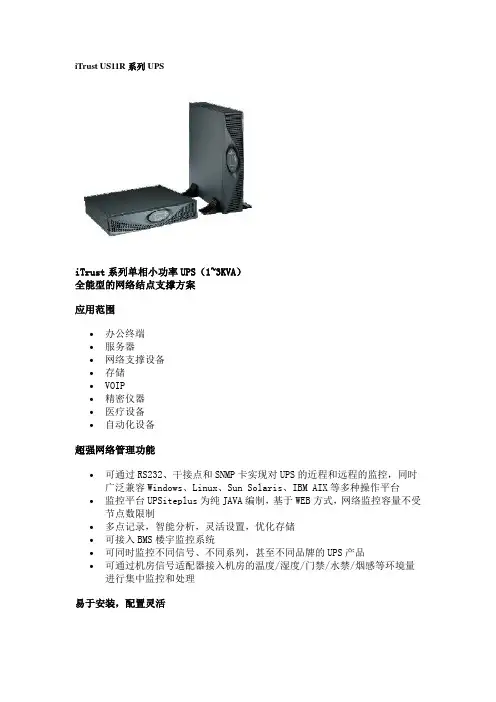

iTrust US11R系列UPSiTrust系列单相小功率UPS（1~3KVA）全能型的网络结点支撑方案应用范围∙办公终端∙服务器∙网络支撑设备∙存储∙VOIP∙精密仪器∙医疗设备∙自动化设备超强网络管理功能∙可通过RS232、干接点和SNMP卡实现对UPS的近程和远程的监控，同时广泛兼容Windows、Linux、Sun Solaris、IBM AIX等多种操作平台∙监控平台UPSiteplus为纯JAVA编制，基于WEB方式，网络监控容量不受节点数限制∙多点记录，智能分析，灵活设置，优化存储∙可接入BMS楼宇监控系统∙可同时监控不同信号、不同系列，甚至不同品牌的UPS产品∙可通过机房信号适配器接入机房的温度/湿度/门禁/水禁/烟感等环境量进行集中监控和处理易于安装，配置灵活∙采用机架式和塔式兼容性设计，既可立于办公桌面就近使用，又可集成于标准机房19英寸机架中，最大限度匹配可户多变的使用环境∙可通过简单的添加电池模块实现系统后备时间的增加∙含多种交流输出方式，国标/IEC标准/端子排方式，方便笔筒型号的设备插头直接使用操作简洁，维护便利∙“一键”实现开机/切换/关机/消音等操作∙故障类型清晰显示，便于现场快速定位∙采用LED的显示方式，且支持中英文，方便不同用户清晰了解设备运行状况最先进的DSP全数字控制技术∙采用最新第六代DSP全数控技术，简化了控制电路，同时避免了模拟控制带来的精度不足和参数漂移问题∙内置自动旁路∙逆变器采用逐波限流技术，可抵御输出短路对系统造成的冲击∙智能电池管理针对中国电网环境的专业设计∙零转换时间：双变换在线式的设计，确保市电掉电时的输出零中断，让负载高枕无忧∙超宽输入电压范围：120—288V，最大限度减少电池放电频度，大幅延长电池使用寿命∙超强输出过载能力：125%过载情况下仍能持续5分钟的在线式运行，保障客户的负载价值∙节能：输入功率因数高达0.99，整机效率高∙超低噪声：采用“静音”设计，<43dB，适合在办公和医疗环境使用∙输入标配D级防雷，有效抵御输入高达6KV/3KA浪涌对主电路造成的冲击∙超强电池回充能力：长延时机型配备7—8安培的充电器，确保电池快速恢复容量∙电磁兼容满足欧洲ClassB的标准，成为“绿色环保型”电源的同时对强干扰环境具有强免疫力∙电池终止电压可根据负载轻重自动调节，避免单一设置导致的电池过度放电技术参数：。

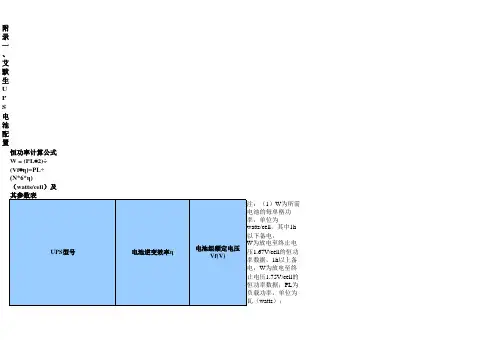

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

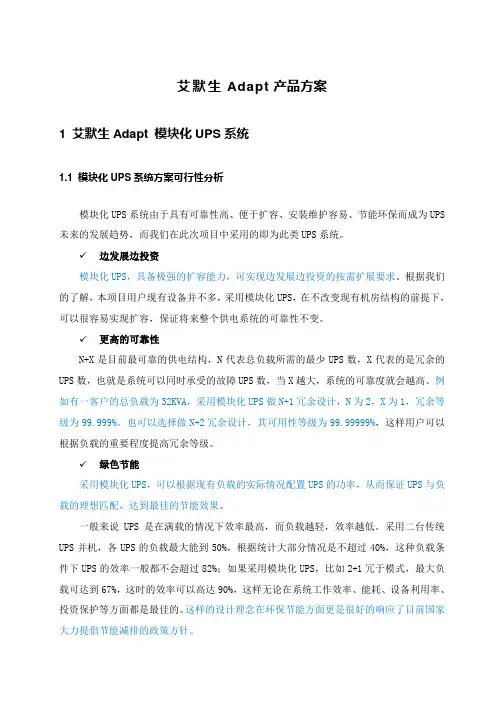

艾默生Adapt产品方案1 艾默生Adapt 模块化UPS系统1.1 模块化UPS系统方案可行性分析模块化UPS系统由于具有可靠性高、便于扩容、安装维护容易、节能环保而成为UPS 未来的发展趋势，而我们在此次项目中采用的即为此类UPS系统。

✓边发展边投资模块化UPS，具备极强的扩容能力，可实现边发展边投资的按需扩展要求。

根据我们的了解，本项目用户现有设备并不多，采用模块化UPS，在不改变现有机房结构的前提下，可以很容易实现扩容，保证将来整个供电系统的可靠性不变。

✓更高的可靠性N+X是目前最可靠的供电结构，N代表总负载所需的最少UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数，当X越大，系统的可靠度就会越高。

例如有一客户的总负载为32KVA，采用模块化UPS做N+1冗余设计，N为2，X为1，冗余等级为99.999%。

也可以选择做N+2冗余设计，其可用性等级为99.99999%，这样用户可以根据负载的重要程度提高冗余等级。

✓绿色节能采用模块化UPS，可以根据现有负载的实际情况配置UPS的功率，从而保证UPS与负载的理想匹配，达到最佳的节能效果。

一般来说UPS是在满载的情况下效率最高，而负载越轻，效率越低。

采用二台传统UPS并机，各UPS的负载最大能到50%，根据统计大部分情况是不超过40%，这种负载条件下UPS的效率一般都不会超过82%；如果采用模块化UPS，比如2+1冗于模式，最大负载可达到67%，这时的效率可以高达90%，这样无论在系统工作效率、能耗、设备利用率、投资保护等方面都是最佳的。

这样的设计理念在环保节能方面更是很好的响应了目前国家大力提倡节能减排的政策方针。

✓模块化UPS便于装卸运输安装传统的立柜式UPS是一个整体，单个机架就比较重，如容量100KVA的重量一般为1000kg左右，尺寸一般也超过2m3，包装、运输、装卸、机房门或者走道偏小、电梯载重不够、楼层层板支撑力不够等都可能存在问题。

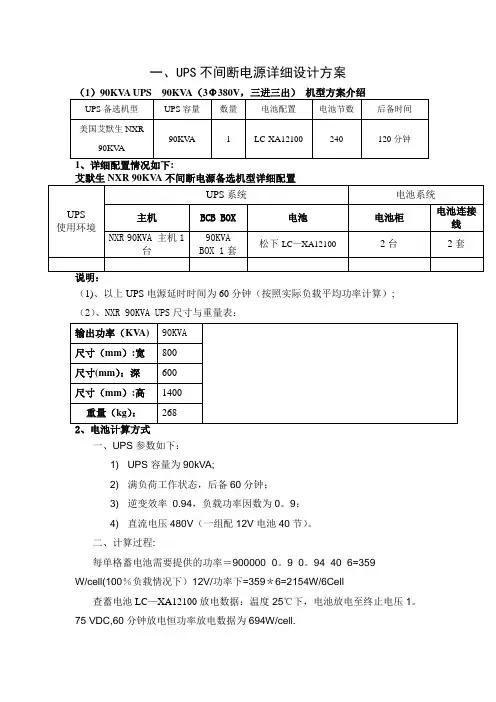

一、UPS不间断电源详细设计方案（1)、以上UPS电源延时时间为60分钟（按照实际负载平均功率计算）; （2）、NXR 90KVA UPS尺寸与重量表：一、UPS参数如下：1) UPS容量为90kVA;2) 满负荷工作状态，后备60分钟；3) 逆变效率0.94，负载功率因数为0。

9；4) 直流电压480V（一组配12V电池40节）。

二、计算过程:每单格蓄电池需要提供的功率＝900000×0。

9÷0。

94÷40÷6=359W/cell(100％负载情况下）12V/功率下=359＊6=2154W/6Cell查蓄电池LC—XA12100放电数据：温度25℃下，电池放电至终止电压1。

75 VDC,60分钟放电恒功率放电数据为694W/cell.采用3组LC-XA12100电池供电,60分钟率放电可提供的功率为694*3=2082 W/6cell，大约满足需要的2154W/cell。

可满载待机1小时。

三、小结:采用3组共120节LC—XA12100电池，可满足单机90kVA满载后备60分钟要求。

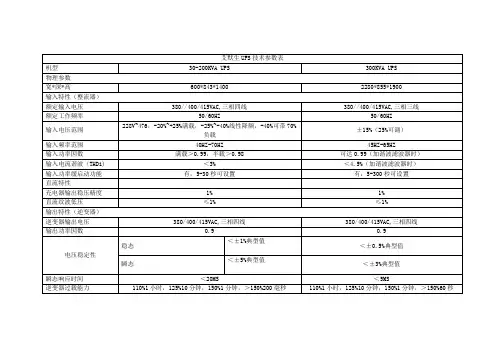

艾默生NXR系列UPS技术优势和特点Liebert 系列NXR30—160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。

艾默生Liebert NXR UPS特点如下:1.系统效率高：NXR系统负载率在50％-75％的时候，效率高达96%.系统负载率25％的时候效率大于95％.2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波(＜3％）和非常高的输入功率因数(＞0。

99）,可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。

3.输出带载能力强：NXR系列UPS输出功率因数为0。

9。

以160KVA容量为例，NXR可以带144KW有功负载，而传统输出功率因数为0。

8的UPS只能带128KW的有功负载。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

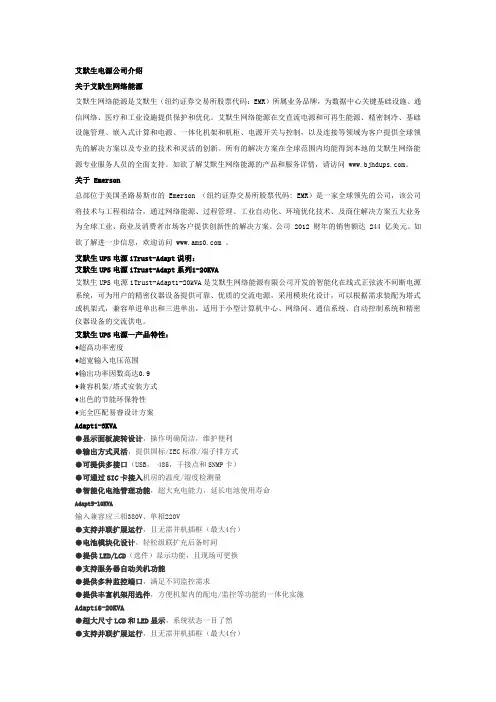

艾默生电源公司介绍关于艾默生网络能源艾默生网络能源是艾默生（纽约证券交易所股票代码：EMR）所属业务品牌，为数据中心关键基础设施、通信网络、医疗和工业设施提供保护和优化。

艾默生网络能源在交直流电源和可再生能源、精密制冷、基础设施管理、嵌入式计算和电源、一体化机架和机柜、电源开关与控制，以及连接等领域为客户提供全球领先的解决方案以及专业的技术和灵活的创新。

所有的解决方案在全球范围内均能得到本地的艾默生网络能源专业服务人员的全面支持。

如欲了解艾默生网络能源的产品和服务详情，请访问 。

关于 Emerson总部位于美国圣路易斯市的 Emerson （纽约证券交易所股票代码: EMR）是一家全球领先的公司，该公司将技术与工程相结合，通过网络能源、过程管理、工业自动化、环境优化技术、及商住解决方案五大业务为全球工业、商业及消费者市场客户提供创新性的解决方案。

公司 2012 财年的销售额达 244 亿美元。

如欲了解进一步信息，欢迎访问 。

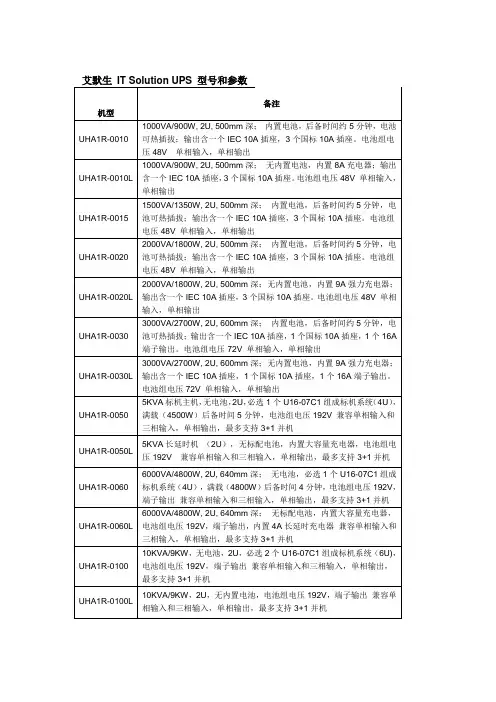

艾默生UPS电源iTrust-Adapt说明：艾默生UPS电源iTrust-Adapt系列1-20KVA艾默生UPS电源iTrust-Adapt1-20kVA是艾默生网络能源有限公司开发的智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备的交流供电。

艾默生UPS电源—产品特性：♦超高功率密度♦超宽输入电压范围♦输出功率因数高达0.9♦兼容机架/塔式安装方式♦出色的节能环保特性♦完全匹配易睿设计方案Adapt1-3KVA●显示面板旋转设计，操作明确简洁，维护便利●输出方式灵活，提供国标/IEC标准/端子排方式●可提供多接口（USB， 485，干接点和SNMP卡）●可通过SIC卡接入机房的温度/湿度检测量●智能化电池管理功能，超大充电能力，延长电池使用寿命Adapt5-10KVA输入兼容应三相380V、单相220V●支持并联扩展运行，且无需并机插框（最大4台）●电池模块化设计，轻松级联扩充后备时间●提供LED/LCD（选件）显示功能，且现场可更换●支持服务器自动关机功能●提供多种监控端口，满足不同监控需求●提供丰富机架用选件，方便机架内的配电/监控等功能的一体化实施Adapt16-20KVA●超大尺寸LCD和LED显示，系统状态一目了然●支持并联扩展运行，且无需并机插框（最大4台）●分散式自主并联和数字化均流技术，极高的并联可靠性●支持同步双母线方案●支持共用电池组●三三和三单机型可选，适合工业类设备使用艾默生ups电源-主要技术参数：本表由恒大汇丰科技公司艾默生UPS销售部提供型号艾默生UHA1R-0010L变换类型双变换在线式输入参数整流器类型IGBT整流额定电压220Vac单相三线输入电压范围120Vac～280Vac输入频率范围40Hz～70Hz输入功率因数>=0.99本表由通隆恒盛艾默生UPS销售部提供电池标机电池后备时间>=4 分钟外置电池模块型号 U08-09C1-03 2×4×12V×9.0Ah电池模块规格(mm)430W×500D×85H ，26KG电池电压48V输出参数额定功率1000VA/900W电压稳定度220/230/240Vac (用户可设置)频率稳定度50Hz或60Hz；±0.1Hz输出电压波形畸变率< 3%线性负载 < 5% 非线性负载负载最大峰值因数3:1 (满足 I EC 62040-3)阶跃型负载能力1过载能力(% 额定负载150%，60s系统参数及标准安装方式机架式/塔式兼容整机效率U p to 90%切换时间0噪声<50 dB安规I EC/EN62040-1-1电磁兼容I EC/EN/A S 62040-2 2nd Ed =CISPR22浪涌保护满足I EC/EN 61000-4-5)防护类型I P20体积(mm)430W×500D×85H重量(Kg)9保修3年通信及管理接口类型USB/智能卡槽(干接点卡/干接点扩展卡/SIC 卡/M odbus卡/485卡)环境参数运行温度0～+40 ℃相对湿度0～95% 无冷凝最大海拔高度<1500m，(超过1500m时参照GB/T3859.2降额使用)选件清单U08-09C1-032U，适用于1-2K机器用，内含8节 12V电池SIC卡网络监控SIC卡，用于远程TCP/I P的Web监控，支持远程关机。

艾默生UPS电池配置表（修订版V2.3）电池选配原则：1.合同对电池的描述：“电池规格×节数×电池组数／电池箱（电池架）数量／电池型号”(举例说明：6V200Ah×60×3／电池箱6个／UH6V740/A);2.后备时间≤1h，电池优先考虑采用UH高功率电池，目前包括UH12V310/A(12V80Ah)、UH12V370/A(12V100Ah)、UH6V740Ah(6V200Ah);3.蓄电池容量为500Ah及650Ah以上采用Telion 2V系列电池；用户要求电池寿命10年以上，可选用Telion 12V系列电池;4.对原配置表的修订部分以红色字体作了标注。

附录一、艾默生UPS电池配置（1）P L为负载功率，单位为瓦（watts）；T为备用时间，单位为小时（h）；W为所需配置的电池每单格功率，单位为瓦（watts），其中1h以下备电，W为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终止电压1.75V/cell的恒功率数据。

（2）一般实际配置的单组电池容量取标准电池容量，电池并联组数一般不大于3组，我司UPS应用的专用配套电池UPStar系列容量包括UH12V310/A(高功率12V80Ah)、UH12V370/A（高功率12V100Ah）、UH6V740/A（高功率6V200Ah）、U12V24Ah/A（12V24Ah）、U12V38Ah（12V38Ah）、U12V65/A （12V65Ah）、U12V100/A（12V100Ah）6种。

当电池组容量超过650Ah时，建议使用公司2V通信专用电池系列650Ah～1000Ah。

（2）电池架有多种规格（2层、3层、4层或其它非标），需要根据机房空间选取，若机房空间足够，则按我司默认电池架配置。

1、UL33-60KV A参数及特点2.2产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•业内独有的UPS防雷技术，内置D级防雷2）优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变4）智能化电池管理•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS 系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守2、NXE-20KV A UPS参数及特点频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)2042.2特点:♦高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平♦高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置♦高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护♦技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式♦智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位♦界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3. NXE-10KV A UPS参数及特点3.1特点高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3．2参数型号NXe容量10KVA输入电压380/400/415V(线电压)输入方式三相四线功率因数>0.99谐波电流<3%电压范围305～477V(线电压)频率范围50～60Hz±10%输入电压380/400/415V(线电压)输入电压范围上限: +10/+15/+20%;下限:-10/-20/-30/-40%输入方式三相四线频率范围50Hz±10%输出电压380V/220V±0.5%动态瞬变恢复时间<5mS电压畸变(线性负载)THD<1%电压畸变(非线性负载) THD<3%功率因数0.8(滞后)频率跟踪范围50Hz±3Hz(±1Hz, ±2Hz可调)频率精度(电池逆变)±0.05%三相相位差120±1°(平衡或不平衡负载)±0.5%100%不平衡负载电压时稳压精度频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)1804.UH31-15KVA UPS参数及特点4.1特点针对中国电网环境的专业设计最先进的DSP全数字控制技术易维护设计智能电池管理超强网络管理功能容量15KVA型号UH31-0150L输入额定电压380Vac电压范围 1.相电压在176-276V范围内，满载工作；2.120-176V范围内，线型递减，相电压120V时，可50%满载工作；缺相工作 1.缺一相的情况：50%满载工作；。

艾默生iTrust UL33 UPS产品说明1.艾默生UPS性能简介a. 简介iTrust UL33系列UPS系统是连接在输入电源和负载之间,为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备,在市电掉电后,UPS可将电池能量逆变给负载,继续提供一段时间供电。

UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术,输出稳定、洁净、不间断的电源,具备完备的网络管理功能。

b. 基本组成UL33系列UPS系统主要包括由整流模块(REC和逆变模块(INV组成的AC-DC-AC变换主回路、由反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和逆变静态开关、蓄电池组以及输入Q1/输出空开Q5等。

系统组成如图1-1所示,其中,空气断路器Q1控制主路交流电源输入,整流模块将交流电源变成直流电源,逆变模块进行DC/AC变换,将整流模块和蓄电池提供的直流电源变换成交流电源,经过隔离变压器输出。

蓄电池组在交流停电时通过逆变向负载供电。

输入电源也可以通过旁路静态开关从旁路回路向负载供电。

另外,要求对负载供电不间断而对UPS内部进行维修时,可使用维修旁路开关Q3BP。

c. 工作原理UL33系列UPS单机系统主电路如图1-2所示。

主路输入电源从空气断路器Q1输入,通过熔断器,经自耦变压器降压,通过输入电感进入高频六管整流单元,高频整流将三相交流电变换为稳定的直流电源,实现功率因数校正,整流器同时具有充电器的功能;该部分电路采用延时软启动和DSP实时处理的全数字控制技术,提高了系统的抗冲击能力和直流母线电压的稳定性,可减小蓄电池充电纹波,延长蓄电池的寿命。

蓄电池通过接触器接入,只有在直流母线电压达到一定阀值时接触器才能将蓄电池组与直流母线并联接通,蓄电池通过直流滤波电路向逆变器提供直流电源。

逆变器采用DSP实时处理的全数字矢量控制技术,通过SVPWM调制六只IGBT功率开关器件,把直流母线电源变换成三相交流。

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术?先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题?先进的分散式直接并联技术保证了在线扩容和系统冗余?瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1% ?优良的电磁兼容性设计?采用高裕量的功率器件，增强电网的适应能力?业内独有的UPS防雷技术，内置D级防雷?2）优异的输入特性超宽输入电压范围（-45％～+15％），可适应恶劣电网条件?宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行?先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上?应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%) ?低直流母线纹波，延长电池寿命?3）优异的输出特性逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低?逆变器具有带100%不平衡负载的能力?逆变器具有很强的过载能力及抗冲击能力?输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变?单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完?全兼容可靠的数字控制、分散式智能并机技术?4）智能化电池管理根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电?基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上?定期自动进行电池自检，确保电池可靠工作?精确预测电池的后备时间?全自动的电池管理，减少维护工作?5）完备的本机监控管理独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机?UPS系统信息单机提供8路输出及6路输入继电器接点?支持RS232、RS485、SNMP、MODEM 多种后台通讯方式?6）超强的网络管理功能系统具有电池放电预告警和自动安全关机功能?先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、?TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警?通过网络可以同时监控高达6万多台UPS，支持广域网解决方案?7）人机界面友好，便于操作和维护全中文大屏幕液晶显示，中英文可选操作界面?操作简单，一键开机?支持远程、自动开机，实现无人值守?（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

艾默生UPS电池配置表（版本V3.7）电池选配原则：1.合同对电池的描述：“电池规格*节数*电池组数／电池柜（架）数量／电池型号”(举例说明：6V200Ah*60*3／电池柜6个／H6V740/A)；2.后备时间≤1h，电池优先考虑采用高功率H系列电池，目前包括H12V100/A(12V26Ah)、H12V140/A(12V33Ah)、H12V200/A(12V54Ah)、H12V310/A(12V88Ah)、H12V370/A(12V100Ah)、H12V500/A(12V140Ah)、H6V740/A(6V200Ah);3.蓄电池容量为400Ah及650Ah以上采用T 2V系列电池；用户要求电池寿命10年以上，可选用电信级T 12V系列电池；4.！注意20kVA--200kVA UPS配套电池架须对“开关盒”及“开关接线盒”进行选配（见附录四）。

说明：(1) *注1. T≤1h，FV to 1.67V/cell；T＞1h，FV to 1.75V/cell；(2) *注2. 另有4层/2层/单层架可选；(3) *注3. 另有2层架可选；(4) 注A：配置比标配负余量≈10%；注B：配置比标配正余量≥10%；(5) 有关电池架选配说明：选择电池架一般均需要同时选配相应开关（多组电池并联需要选配开关盒及开关汇流盒。

具体方法参考附录四）；在配套2V电池情况下，电池的安装方式应根据机房空间确定，向客户获取机房用于电池安装空间的数据后反馈到电池产品部，由电池产品部组织安装设计，表中的数据只作为参考。

(6)有关电池柜选配的说明：电池柜默认带有相应的电池空开,多组电池柜并联另需要选配汇流盒。

具体方法参考附录五.(7)电池架配套电缆只包括电池间的连接电缆；若配套有开关盒或开关汇流盒，含电池到开关盒或开关汇流盒的电缆；不包括并联电池间的连线；不包括开关汇流盒到UPS主机间的电缆。

(8)本配置表中部分电池的配置方案并非唯一配置，依具体情况而定。
