常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KVA的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池 2 * 192 节，即12 V的电池2*32 = 64个,因此Silcon UPS的电池电压为2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326/192=1.70V4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

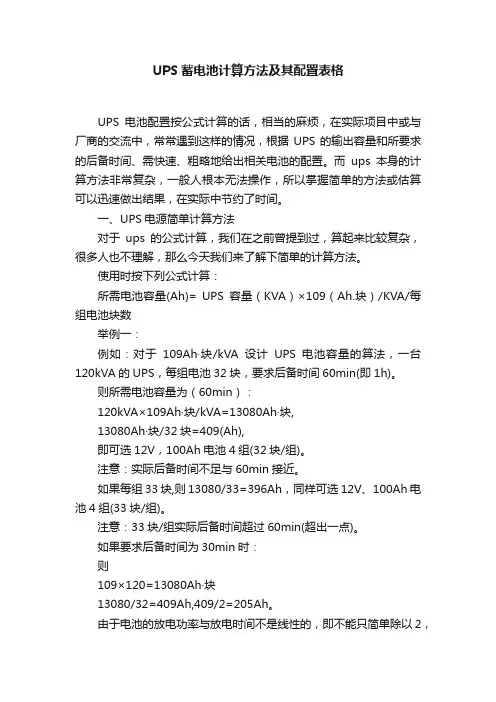

UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。
而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。
一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah·块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：120kVA×109Ah·块/kVA=13080Ah·块,13080Ah·块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：则109×120=13080Ah·块13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。
见表1，因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
艾默生Adapt产品方案1 艾默生Adapt 模块化UPS系统1.1 模块化UPS系统方案可行性分析模块化UPS系统由于具有可靠性高、便于扩容、安装维护容易、节能环保而成为UPS 未来的发展趋势，而我们在此次项目中采用的即为此类UPS系统。
✓边发展边投资模块化UPS，具备极强的扩容能力，可实现边发展边投资的按需扩展要求。
根据我们的了解，本项目用户现有设备并不多，采用模块化UPS，在不改变现有机房结构的前提下，可以很容易实现扩容，保证将来整个供电系统的可靠性不变。
✓更高的可靠性N+X是目前最可靠的供电结构，N代表总负载所需的最少UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数，当X越大，系统的可靠度就会越高。
例如有一客户的总负载为32KVA，采用模块化UPS做N+1冗余设计，N为2，X为1，冗余等级为99.999%。
也可以选择做N+2冗余设计，其可用性等级为99.99999%，这样用户可以根据负载的重要程度提高冗余等级。
✓绿色节能采用模块化UPS，可以根据现有负载的实际情况配置UPS的功率，从而保证UPS与负载的理想匹配，达到最佳的节能效果。
一般来说UPS是在满载的情况下效率最高，而负载越轻，效率越低。
采用二台传统UPS并机，各UPS的负载最大能到50%，根据统计大部分情况是不超过40%，这种负载条件下UPS的效率一般都不会超过82%；如果采用模块化UPS，比如2+1冗于模式，最大负载可达到67%，这时的效率可以高达90%，这样无论在系统工作效率、能耗、设备利用率、投资保护等方面都是最佳的。
这样的设计理念在环保节能方面更是很好的响应了目前国家大力提倡节能减排的政策方针。
✓模块化UPS便于装卸运输安装传统的立柜式UPS是一个整体，单个机架就比较重，如容量100KVA的重量一般为1000kg左右，尺寸一般也超过2m3，包装、运输、装卸、机房门或者走道偏小、电梯载重不够、楼层层板支撑力不够等都可能存在问题。

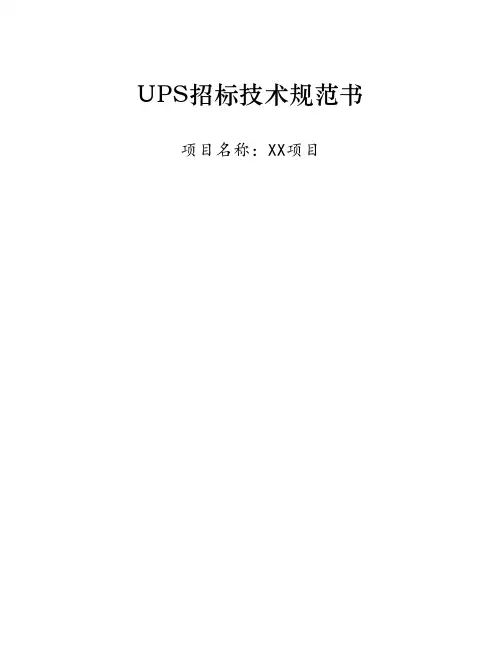

UPS招标技术规范书项目名称：XX项目不间断电源技术规范书一、概述本文件为xx（下称买方）向不间断电源的厂家（下称卖方）提出的技术规范书。
卖方应在收到本招标书后的一周内，提供符合本招标要求的技术文件。
所提供的各种设备的技术性能应满足本招标书的要求。
卖方提供的设备在工厂内应通过完善的、严格的测试检验。
当设备运抵施工现场发现有缺陷，或当设备安装后在满足卖方说明书规定的要求下进行单机测试，发现有故障或指标达不到说明书所规定的技术性能，卖方应免费为买方更换或修复。
经双方商定作为订货规范书之前，买方保留对规范书进行修改和解释的权利。
二、技术要求总则1、纯在线式双变换产品，保证长期连续运行，且输出电压、频率、谐波失真度等稳定精度在规定技术指标以内。
正常情况下由 380V 交流电供电，经整流器整流滤波为纯净直流电，由逆变器变换为稳频稳压交流电，通过静态开关向负载供电；当交流电或整流器发生故障时，逆变器利用蓄电池直流电能无间断地继续向负载提供优质可靠的交流电。
当交流电断电，负载由蓄电池供电后，如果交流电恢复供电，要求无间断转为UPS的正常工作方式。
当交流电断电，蓄电池放电至终止电压，对负载停止供电后，如果交流电恢复供电，要求UPS能自动重新启动，恢复到正常的工作状态。
2、 内部应采用智能化控制系统进行控制信息处理，对蓄电池进行有效地管理。
3、 为满足将来发展需求，UPS可直接并联，在线扩容。
并机台数不小于4台。
4、 *UPS采用DSP全数字控制方式。
详细性能及技术指标要求：1. UPS主机*UPS系统应采用真在线双变换拓朴结构，具有稳压、稳频功能；负载在任何时候都由逆变器提供100%能量。
1.1 输入指标1.1.1 额定电压：380/380V AC（主输入为三相三线，旁路输入为三相四线）1.1.2 额定频率：50Hz1.1.3 电压允许变动范围：15%1.1.4 频率允许变动范围：5％1.1.5 *输入功率因数：≥0.9（满负荷），投标方说明所提供的配置如何满足此要求。
一、UPS不间断电源详细设计方案（1)、以上UPS电源延时时间为60分钟（按照实际负载平均功率计算）; （2）、NXR 90KVA UPS尺寸与重量表：一、UPS参数如下：1) UPS容量为90kVA;2) 满负荷工作状态，后备60分钟；3) 逆变效率0.94，负载功率因数为0。
9；4) 直流电压480V（一组配12V电池40节）。
二、计算过程:每单格蓄电池需要提供的功率＝900000×0。
9÷0。
94÷40÷6=359W/cell(100％负载情况下）12V/功率下=359＊6=2154W/6Cell查蓄电池LC—XA12100放电数据：温度25℃下，电池放电至终止电压1。
75 VDC,60分钟放电恒功率放电数据为694W/cell.采用3组LC-XA12100电池供电,60分钟率放电可提供的功率为694*3=2082 W/6cell，大约满足需要的2154W/cell。
可满载待机1小时。
三、小结:采用3组共120节LC—XA12100电池，可满足单机90kVA满载后备60分钟要求。
艾默生NXR系列UPS技术优势和特点Liebert 系列NXR30—160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。
艾默生Liebert NXR UPS特点如下:1.系统效率高：NXR系统负载率在50％-75％的时候，效率高达96%.系统负载率25％的时候效率大于95％.2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波(＜3％）和非常高的输入功率因数(＞0。
99）,可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。
3.输出带载能力强：NXR系列UPS输出功率因数为0。
9。
以160KVA容量为例，NXR可以带144KW有功负载，而传统输出功率因数为0。
8的UPS只能带128KW的有功负载。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
艾默生UPS电池配置表（修订版V2.3）电池选配原则：1.合同对电池的描述：“电池规格×节数×电池组数／电池箱（电池架）数量／电池型号”(举例说明：6V200Ah×60×3／电池箱6个／UH6V740/A);2.后备时间≤1h，电池优先考虑采用UH高功率电池，目前包括UH12V310/A(12V80Ah)、UH12V370/A(12V100Ah)、UH6V740Ah(6V200Ah);3.蓄电池容量为500Ah及650Ah以上采用Telion 2V系列电池；用户要求电池寿命10年以上，可选用Telion 12V系列电池;4.对原配置表的修订部分以红色字体作了标注。
附录一、艾默生UPS电池配置（1）P L为负载功率，单位为瓦（watts）；T为备用时间，单位为小时（h）；W为所需配置的电池每单格功率，单位为瓦（watts），其中1h以下备电，W为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终止电压1.75V/cell的恒功率数据。
（2）一般实际配置的单组电池容量取标准电池容量，电池并联组数一般不大于3组，我司UPS应用的专用配套电池UPStar系列容量包括UH12V310/A(高功率12V80Ah)、UH12V370/A（高功率12V100Ah）、UH6V740/A（高功率6V200Ah）、U12V24Ah/A（12V24Ah）、U12V38Ah（12V38Ah）、U12V65/A （12V65Ah）、U12V100/A（12V100Ah）6种。
当电池组容量超过650Ah时，建议使用公司2V通信专用电池系列650Ah～1000Ah。
（2）电池架有多种规格（2层、3层、4层或其它非标），需要根据机房空间选取，若机房空间足够，则按我司默认电池架配置。
1.1.1 设置电池参数电池参数是比较重要的参数，一定要设置正确，它关系着电池的使用寿命。
在图4-6所示的参数设置屏中按上下键选取“电池参数”选项，按确认键后进入电池参数设置屏，见下图。
电池参数基本参数下电保护充电管理电池测试温补参数图1-1 电池参数设置屏电池参数包括基本参数、下电保护、充电管理、电池测试和温补参数5类参数，下面分别介绍设置方法。
设置基本参数1．在电池参数设置屏中按上下键选取“基本参数”选项，按确认键后显示电池基本参数设置屏，如下图所示。
管理方式：自动 电池熔丝组：2 标称容量：600Ah 电池分流器1：有电池分流器2：无分流器系数： -电流： 500A -电压： 75mA图1-2 电池基本参数设置屏2．按上下键选取其中的一屏或者需要设置的参数项，按左右键选取参数值，按确认键确认，监控模块将自动保存设定值。
电池基本参数的设置范围及默认值见下表。
表1-1 电池基本参数设置范围及默认值设置下电保护参数在电池参数设置屏中按上下键选取“下电保护”选项，按确认键后显示下电保护设置屏。
设置屏由1屏显示，如下图所示。
负载下电允许：是电池保护允许：是 负载下电： 44.0V 电池保护：43.2V图1-3 下电保护设置屏按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。
负载下电指电源系统交流停电，由电池供电的情况下，电源系统自动切断次要负载以延长重要负载供电时间。
电池保护指电源系统交流停电，由电池供电的情况下，电源系统自动切断电池，以避免蓄电池因过放电而影响电池寿命。
下电保护参数设置范围、默认值以及设置说明见下表。
表1-2 下电保护参数设置范围、默认值以及设置说明设置充电管理参数在电池参数设置屏中按上下键选取“充电管理”选项，按确认键后显示充电管理设置屏，设置屏分5屏显示，如下图所示。
浮充电压：53.5V均充电压：56.4V 限流点：0.100C10过流点：0.300C10自动均充：-允许： 是 -电流： 0.060C -容量： 80.0％稳流均充：-时间： 180min-电流： 0.010C定时均充：-允许： 是 -周期： 2400h -时间： 720min均充保护时间：1080min图1-4 充电管理设置屏按上下键选取需要设置的参数项，按左右键选取参数值，按确认键确认。
1、UL33-60KV A参数及特点2.2产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•业内独有的UPS防雷技术，内置D级防雷2）优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变4）智能化电池管理•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS 系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守2、NXE-20KV A UPS参数及特点频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)2042.2特点:♦高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平♦高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置♦高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护♦技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式♦智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位♦界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3. NXE-10KV A UPS参数及特点3.1特点高性能－输入/输出/并机环流/智能控制等指标均达到业界最优水平高配置灵活性－支持从单机/串联备份，到并联冗余(多达6台)/双母线等全方位方案配置高适用性－电压范围宽，标配防雷，电池充电功率大，省空间，全正面维护技术领先－双DSP全数字控制，最新IGBT电能转换技术，双变换在线式智能化－支持多种监控模式，具备“黑匣子”功能，精确故障定位界面友好－超大LCD12种语言可选，运行数据/系统状态/历史情况一目了然3．2参数型号NXe容量10KVA输入电压380/400/415V(线电压)输入方式三相四线功率因数>0.99谐波电流<3%电压范围305～477V(线电压)频率范围50～60Hz±10%输入电压380/400/415V(线电压)输入电压范围上限: +10/+15/+20%;下限:-10/-20/-30/-40%输入方式三相四线频率范围50Hz±10%输出电压380V/220V±0.5%动态瞬变恢复时间<5mS电压畸变(线性负载)THD<1%电压畸变(非线性负载) THD<3%功率因数0.8(滞后)频率跟踪范围50Hz±3Hz(±1Hz, ±2Hz可调)频率精度(电池逆变)±0.05%三相相位差120±1°(平衡或不平衡负载)±0.5%100%不平衡负载电压时稳压精度频率跟踪速率≤1Hz/S逆变器过载能力110% 60分钟; 125% 10分钟; 150% 60秒切换时间0整机工作效率最高可达94%(逆变效率大于97%)噪音(1m)<53dB防护等级IP20物理尺寸(宽×高×深)(mm)600×1400×700重量(kg)1804.UH31-15KVA UPS参数及特点4.1特点针对中国电网环境的专业设计最先进的DSP全数字控制技术易维护设计智能电池管理超强网络管理功能容量15KVA型号UH31-0150L输入额定电压380Vac电压范围 1.相电压在176-276V范围内，满载工作；2.120-176V范围内，线型递减，相电压120V时，可50%满载工作；缺相工作 1.缺一相的情况：50%满载工作；。
常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KV A的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池2 * 192 节，即12 V的电池 2 *32 = 64个,因此Silcon UPS的电池电压为 2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low=326 /192=1.70V 4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。
常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KVA的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池2 * 192 节，即12 V的电池 2*32 = 64个,因此Silcon UPS的电池电压为 2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326/192=1.70V4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。
