UPS电池常用配置表

UPS空开、线缆、电池配置表北京奇捷恒泰科技有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节 600VDC） (5)1-2-1、160-600KVA）空开配置 (5)1-2-2、（160-600KVA）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节 480VDC） (7)1-3-1、（30-120KVA）空开配置 (7)1-3-2、（30-120KVA）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KVA）空开配置 (9)1-4-2、（10-60KVA）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KVA）空开配置 (11)1-5-2、（6-20KVA）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节 348VDC） (14)2-2-1、（10-400KVA）空开配置 (14)2-2-2、（10-400KVA）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节 360VDC） (16)2-3-1、（10-60KVA）空开配置 (16)2-3-2、（10-60KVA）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KVA）空开配置 (17)2-4-2、（4-40KVA）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KVA）空开配置 (19)2-5-2、（4-40KVA）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KVA）空开配置 (21)2-6-2、（1-30KVA）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KVA）空开配置 (25)3-2-2、（10-200KVA）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。

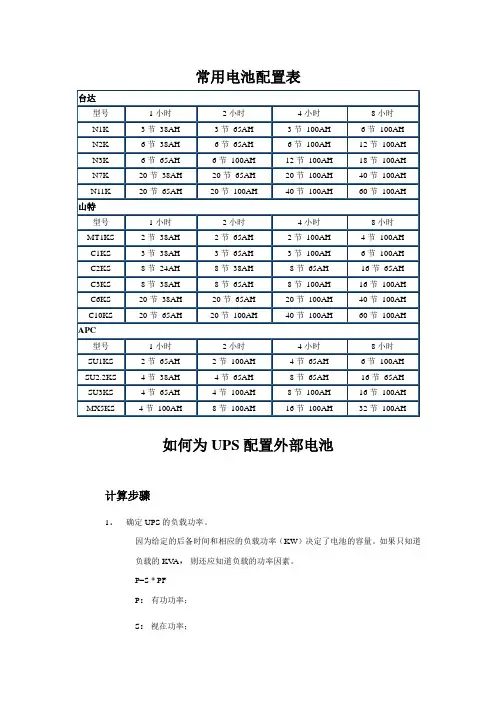

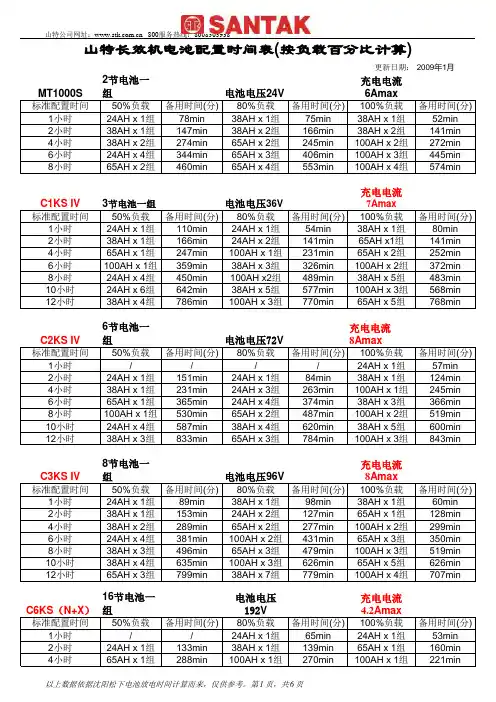

标准配置时间50%负载备用时间(分)80%负载备用时间(分)100%负载备用时间(分) 1小时24AH x 1组78min38AH x 1组75min38AH x 1组52min 2小时38AH x 1组147min38AH x 2组166min38AH x 2组141min 4小时38AH x 2组274min65AH x 2组245min100AH x 2组272min 6小时24AH x 4组344min65AH x 3组406min100AH x 3组445min 8小时65AH x 2组460min65AH x 4组553min100AH x 4组574min标准配置时间50%负载备用时间(分)80%负载备用时间(分)100%负载备用时间(分) 1小时24AH x 1组110min24AH x 1组54min38AH x 1组80min 2小时38AH x 1组166min24AH x 2组141min65AH x1组141min 4小时65AH x 1组247min100AH x 1组231min65AH x 2组252min 6小时100AH x 1组359min38AH x 3组326min100AH x 2组372min 8小时24AH x 4组450min100AH x2组489min38AH x 5组483min 10小时24AH x 6组642min38AH x 5组577min100AH x 3组568min 12小时38AH x 4组786min100AH x 3组770min65AH x 5组768min标准配置时间50%负载备用时间(分)80%负载备用时间(分)100%负载备用时间(分) 1小时////24AH x 1组57min 2小时24AH x 1组151min24AH x 1组84min38AH x 1组124min 4小时38AH x 1组231min24AH x 3组263min100AH x 1组245min 6小时65AH x 1组365min24AH x 4组374min38AH x 3组366min 8小时100AH x 1组530min65AH x 2组487min100AH x 2组519min 10小时24AH x 4组587min38AH x 4组620min38AH x 5组600min 12小时38AH x 3组833min65AH x 3组784min100AH x 3组843min标准配置时间50%负载备用时间(分)80%负载备用时间(分)100%负载备用时间(分) 1小时24AH x 1组89min38AH x 1组98min38AH x 1组60min 2小时38AH x 1组153min24AH x 2组127min65AH x 1组128min 4小时38AH x 2组289min65AH x 2组277min100AH x 2组299min 6小时24AH x 4组381min100AH x 2组431min65AH x 3组350min 8小时38AH x 3组496min65AH x 3组479min100AH x 3组519min 10小时38AH x 4组635min100AH x 3组626min65AH x 5组626min 12小时65AH x 3组799min38AH x 7组779min100AH x 4组707min标准配置时间50%负载备用时间(分)80%负载备用时间(分)100%负载备用时间(分) 1小时//24AH x 1组65min24AH x 1组53min 2小时24AH x 1组133min38AH x 1组139min65AH x 1组160min 4小时65AH x 1组288min100AH x 1组270min100AH x 1组221min 6小时24AH x 3组393min65AH x 2组422min100AH x 2组470min 8小时100AH x 1组456min100AH x 2组568min65AH x 3组517min 10小时65AH x 2组687min65AH x 3组642min65AH x 4组720min 12小时65AH x 2组687min38AH x 5组740min100AH x 3组723min。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

艾默生UPS电池配置表（修订版V2.3）电池选配原则：1.合同对电池的描述：“电池规格×节数×电池组数／电池箱（电池架）数量／电池型号”(举例说明：6V200Ah×60×3／电池箱6个／UH6V740/A);2.后备时间≤1h，电池优先考虑采用UH高功率电池，目前包括UH12V310/A(12V80Ah)、UH12V370/A(12V100Ah)、UH6V740Ah(6V200Ah);3.蓄电池容量为500Ah及650Ah以上采用Telion 2V系列电池；用户要求电池寿命10年以上，可选用Telion 12V系列电池;4.对原配置表的修订部分以红色字体作了标注。

附录一、艾默生UPS电池配置（1）P L为负载功率，单位为瓦（watts）；T为备用时间，单位为小时（h）；W为所需配置的电池每单格功率，单位为瓦（watts），其中1h以下备电，W为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终止电压1.75V/cell的恒功率数据。

（2）一般实际配置的单组电池容量取标准电池容量，电池并联组数一般不大于3组，我司UPS应用的专用配套电池UPStar系列容量包括UH12V310/A(高功率12V80Ah)、UH12V370/A（高功率12V100Ah）、UH6V740/A（高功率6V200Ah）、U12V24Ah/A（12V24Ah）、U12V38Ah（12V38Ah）、U12V65/A （12V65Ah）、U12V100/A（12V100Ah）6种。

当电池组容量超过650Ah时，建议使用公司2V通信专用电池系列650Ah～1000Ah。

（2）电池架有多种规格（2层、3层、4层或其它非标），需要根据机房空间选取，若机房空间足够，则按我司默认电池架配置。
