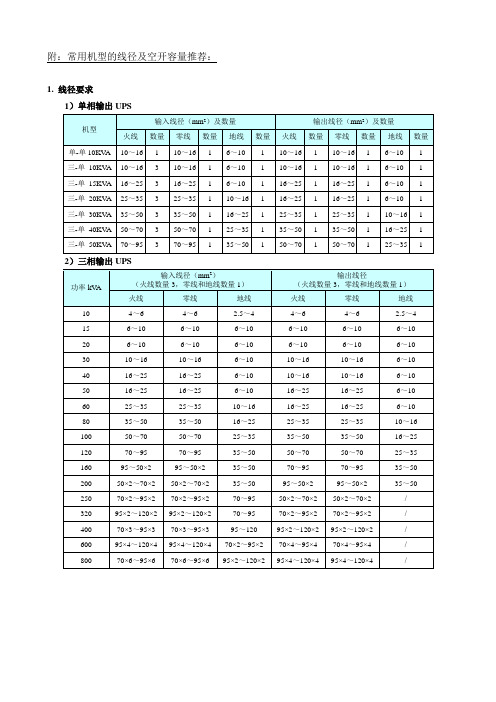

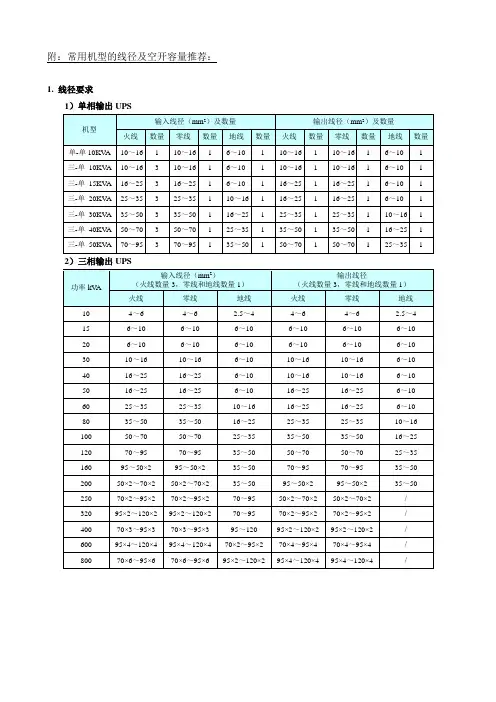

UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：1),176×例2：已知：1),整176×0.91-1-2S：三相例1：已知：220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95 计算结果如下：100000×0.8电池逆变电流（A）＝=200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例11-2●●●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；●300KVA及以上功率UPS，电池线需采用2-3根并联。
1-2-3、电池空开接线图1-3、三进三出高频系列（40节480VDC）1-3-1、（30-120KVA）空开配置●●●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1已知：1),已知：1),整S：三相220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95 计算结果如下：100000×0.8电池逆变电流（A）＝=200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；●实际电缆线径不得小于表中线径；页眉内容●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)；●300KVA及以上功率UPS，电池线需采用2-3根并联。
1-2-3、电池空开接线图1-3、三进三出高频系列（40节480VDC）1-3-1、（30-120KVA）空开配置●实际电缆线径不得小于表中线径；●电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加30%)同时考虑了温度的上升以及最多15米(交流回路)或10米(直流回路)的线路压降。
如果线路更长，则要选用截面积更大的电缆(具体可向技术支持部咨询)，以保证线路的压降低于3%(交流)或1%(直流)。
UPS空开、线缆、对应表一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝=160176×0.95×3例2：已知：UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝=30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知：UPS功率：100KVA，输出电压：220V，S=3。
计算结果如下：100000输出电流（A）＝=152220×3例2：已知：UPS功率：6KVA，输出电压：220V，S=1计算结果如下：6000输出电流（A）＝=27220×11-1-3、电池逆变电流计算方法UPS标称功率（VA）×输出功率因数电池逆变电流（A）＝电池临界电压(V)×逆变效率例1：已知：UPS功率：100KVA，输出功率因数：0.8，电池临界电压：420V，逆变效率：0.95计算结果如下：100000×0.8电池逆变电流（A）＝=200420×0.951-1-4、电缆大小计算方法交流电流一般按3-5A计算，直流电流一般按2-4A计算；例1：100KVA输入电流：160A，输出电流：152A，电池电流200A。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
艾默生Adapt产品方案1 艾默生Adapt 模块化UPS系统1.1 模块化UPS系统方案可行性分析模块化UPS系统由于具有可靠性高、便于扩容、安装维护容易、节能环保而成为UPS 未来的发展趋势，而我们在此次项目中采用的即为此类UPS系统。
✓边发展边投资模块化UPS，具备极强的扩容能力，可实现边发展边投资的按需扩展要求。
根据我们的了解，本项目用户现有设备并不多，采用模块化UPS，在不改变现有机房结构的前提下，可以很容易实现扩容，保证将来整个供电系统的可靠性不变。
✓更高的可靠性N+X是目前最可靠的供电结构，N代表总负载所需的最少UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数，当X越大，系统的可靠度就会越高。
例如有一客户的总负载为32KVA，采用模块化UPS做N+1冗余设计，N为2，X为1，冗余等级为99.999%。
也可以选择做N+2冗余设计，其可用性等级为99.99999%，这样用户可以根据负载的重要程度提高冗余等级。
✓绿色节能采用模块化UPS，可以根据现有负载的实际情况配置UPS的功率，从而保证UPS与负载的理想匹配，达到最佳的节能效果。
一般来说UPS是在满载的情况下效率最高，而负载越轻，效率越低。
采用二台传统UPS并机，各UPS的负载最大能到50%，根据统计大部分情况是不超过40%，这种负载条件下UPS的效率一般都不会超过82%；如果采用模块化UPS，比如2+1冗于模式，最大负载可达到67%，这时的效率可以高达90%，这样无论在系统工作效率、能耗、设备利用率、投资保护等方面都是最佳的。
这样的设计理念在环保节能方面更是很好的响应了目前国家大力提倡节能减排的政策方针。
✓模块化UPS便于装卸运输安装传统的立柜式UPS是一个整体，单个机架就比较重，如容量100KVA的重量一般为1000kg左右，尺寸一般也超过2m3，包装、运输、装卸、机房门或者走道偏小、电梯载重不够、楼层层板支撑力不够等都可能存在问题。

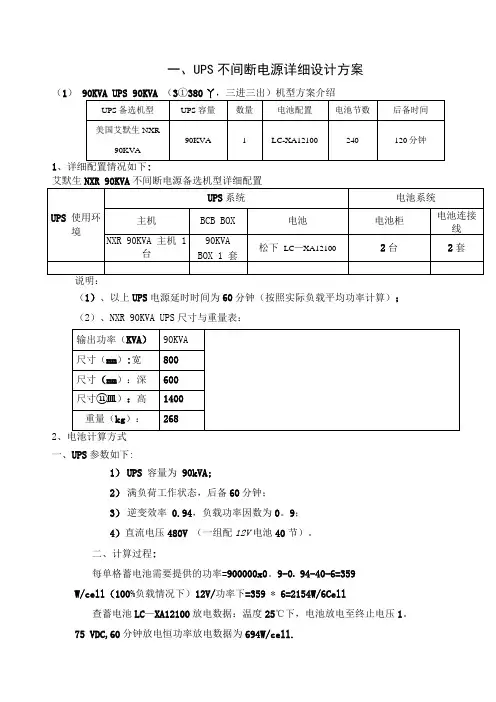

一、UPS不间断电源详细设计方案（1）90KVA UPS 90KVA （3①380丫，三进三出）机型方案介绍1、详细配置情况如下:艾默生NXR 90KVA不间断电源备选机型详细配置说明：（1）、以上UPS电源延时时间为60分钟（按照实际负载平均功率计算）；（2）、NXR 90KVA UPS尺寸与重量表：2、电池计算方式一、UPS参数如下:1）UPS 容量为90kVA;2）满负荷工作状态，后备60分钟；3）逆变效率0.94，负载功率因数为0。
9；4）直流电压480V （一组配12V电池40节）。
二、计算过程:每单格蓄电池需要提供的功率=900000x0。
9-0o94-40-6=359 W/cell（100%负载情况下）12V/功率下=359 * 6=2154W/6Cell查蓄电池LC—XA12100放电数据：温度25℃下，电池放电至终止电压1。
75 VDC,60分钟放电恒功率放电数据为694W/cell.采用3组LC-XA12100电池供电,60分钟率放电可提供的功率为694*3=2082 W/6cell,大约满足需要的2154W/cell。
可满载待机1小时。
三、小结:采用3组共120节LC—XA12100电池，可满足单机90kVA满载后备60 分钟要求。
艾默生NXR系列UPS技术优势和特点Liebert系列NXR30—160KVA UPS是采用最新DSP数字控制技术的在线式双变换UPS产品，具有优异的性能和突出的可靠性。
艾默生Liebert NXR UPS特点如下:1.系统效率高：NXR系统负载率在50%-75%的时候，效率高达96%.系统负载率25%的时候效率大于95％.2.优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0。
99）,可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。
3.输出带载能力强：NXR系列UPS输出功率因数为0。
如何给UPS配置大小合适的电缆如何给UPS 配置大小合适的电缆?三进三出ups 电源的含义三进三出：UPS 的输入电压是380V,输出是380V 或者220v 。
比较稳定，负载底。
三进单出：UPS 的输入电压是380V ，输出是220V 。
负载重。
380V 指的是3根火线之间的电压，也称为线电压。
220V 指的是火线与零线之间的电压称为相电压。
UPS 电源的输入输岀基本上分为：单相进单相岀，三相进单相岀，三相进三相岀1. 当UPS 的进线只是单相时，且UPS 负载也是单相设备时，用单相进单相出UPS （一般是小功率UPS ）2. 当UPS 的进线只是三相时，且UPS 负载也是单相设备时，用三相进单相出UPS 3. 当UPS 的进线只是三相时，且 UPS 负载是单相或三相设备时，用三相进三相出UPS 给UPS 配置大小合适的电缆很重要，若是电缆配小，可能会导致UPS 在长期使用的过程中导致电缆过热而发生燃烧，导致火灾等严重的后果。
电缆从理论上来讲越大越好，但是在实际的应用过程中也没有必要造成过多的浪费，同时也要考虑到机器的接线排，以及进线的孔位大小情况，通常情况下UPS 厂家会根据需要配置的线材大小设计了合适的进线孔以及接线排，线材用大了反而会给安装带来很多不必要的麻烦，所有线材的大小合适即可。
不必要本着越大越好去配线材。
如何计算线缆大小，间接来讲就是计算UPS 在各个环节的电流大小，然后再根据每平米的线径大小能够承受的电流来计算需要配置的电缆大小。
详情请见举例：UPS 配电线缆的计算方法三进三岀■三进单岀■单进单岀■UPS 电流计算（注：一般情下，每平方毫米线缆（ 3-5A 电流））I:UPS 输入额定电流 Ai:UPS 输岀额定电流n ：机效率P:UPS 额定功率，VAF:负载功率因数B :UPSt 入功率因数U : UPS 输入额定电压输入电流计算公式: PF TJ/3UX输岀电流计算公式: ? P I = ---- UX 电池电流计算公式: id = PF ~KV32 = 136^ X:单相=1，三相=3Id:电池最大电流K :逆变器效率V : UPS 电池关机点电压（每节取 10.5V ）例问：30kVA UPS 三进三出 F=0.8，逆变效率=0.94,整机效率=0.9,输入功率因数=0.85,UPS 电池节数:节，请问配电线缆应选多大？例问：30kVA UPS 三进单出 F=0.8，逆变效率=0.94,整机效率=0.9,输入功率因数=0.85,UPS 电池节数:节，请问配电线缆应选多大？3000022030000220 =136 A 30000220*3 =45 A Aid — 30000+0,80.94+336323Q000 +0.80^4*336 注意：对于配线长度大于10米以上的，请将线径放大1.5-3倍。
附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。
当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。
说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。
（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。
附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。
附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。
