小型固态继电器的应用说明

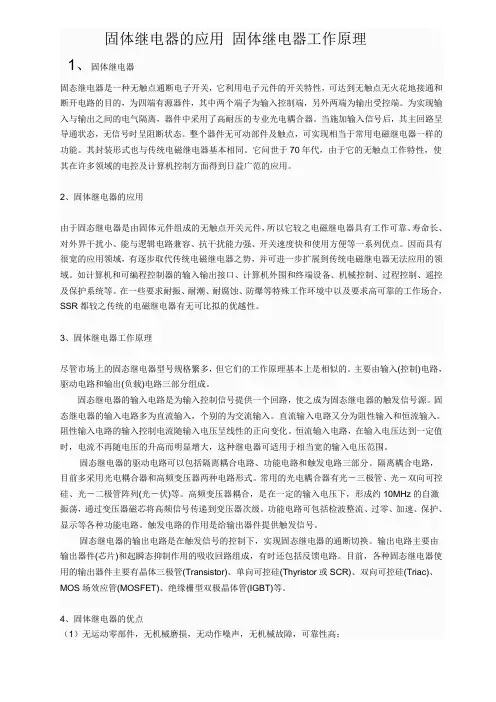

固体继电器的应用固体继电器工作原理1、固体继电器固态继电器是一种无触点通断电子开关，它利用电子元件的开关特性，可达到无触点无火花地接通和断开电路的目的，为四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。

为实现输入与输出之间的电气隔离，器件中采用了高耐压的专业光电耦合器。

当施加输入信号后，其主回路呈导通状态，无信号时呈阻断状态。

整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。

其封装形式也与传统电磁继电器基本相同。

它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。

2、固体继电器的应用由于固态继电器是由固体元件组成的无触点开关元件，所以它较之电磁继电器具有工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点。

因而具有很宽的应用领域，有逐步取代传统电磁继电器之势，并可进一步扩展到传统电磁继电器无法应用的领域。

如计算机和可编程控制器的输入输出接口、计算机外围和终端设备、机械控制、过程控制、遥控及保护系统等。

在一些要求耐振、耐潮、耐腐蚀、防爆等特殊工作环境中以及要求高可靠的工作场合，SSR都较之传统的电磁继电器有无可比拟的优越性。

3、固体继电器工作原理尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。

主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。

固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。

固态继电器的输入电路多为直流输入，个别的为交流输入。

直流输入电路又分为阻性输入和恒流输入。

阻性输入电路的输入控制电流随输入电压呈线性的正向变化。

恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。

固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。

隔离耦合电路，目前多采用光电耦合器和高频变压器两种电路形式。

固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。

2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。

3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。

4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。

二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。

光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。

2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。

当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。

3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。

当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。

4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。

在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。

常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。

总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。

其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。

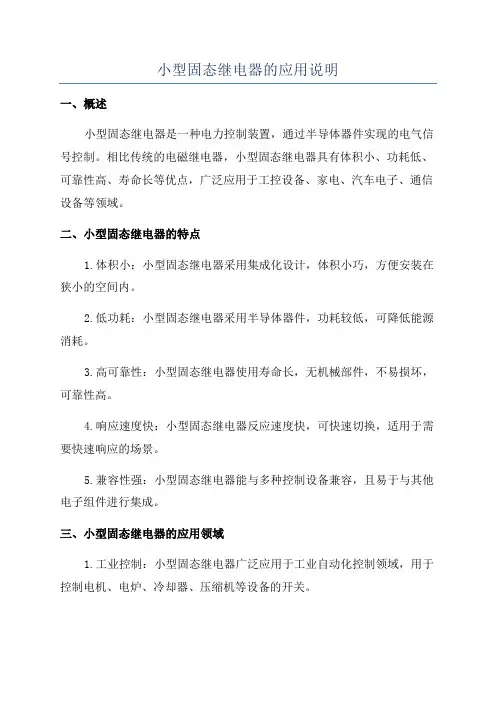

小型固态继电器的应用说明一、概述小型固态继电器是一种电力控制装置，通过半导体器件实现的电气信号控制。

相比传统的电磁继电器，小型固态继电器具有体积小、功耗低、可靠性高、寿命长等优点，广泛应用于工控设备、家电、汽车电子、通信设备等领域。

二、小型固态继电器的特点1.体积小：小型固态继电器采用集成化设计，体积小巧，方便安装在狭小的空间内。

2.低功耗：小型固态继电器采用半导体器件，功耗较低，可降低能源消耗。

3.高可靠性：小型固态继电器使用寿命长，无机械部件，不易损坏，可靠性高。

4.响应速度快：小型固态继电器反应速度快，可快速切换，适用于需要快速响应的场景。

5.兼容性强：小型固态继电器能与多种控制设备兼容，且易于与其他电子组件进行集成。

三、小型固态继电器的应用领域1.工业控制：小型固态继电器广泛应用于工业自动化控制领域，用于控制电机、电炉、冷却器、压缩机等设备的开关。

2.家电：小型固态继电器用于控制家用电器如电饭锅、电磁炉、微波炉、烤箱等的开关，具有快速响应、体积小巧、安全可靠的特点。

3.汽车电子：小型固态继电器在汽车电子中的应用越来越广泛，用于控制汽车灯光、空调、电子控制单元等。

4.电力系统：小型固态继电器用于电力系统中的电能负荷控制、保护、安全控制等方面，能够提高系统的效率和稳定性。

5.通信设备：小型固态继电器用于控制通信设备的电路切换、功率分配等功能，能够确保通信设备的稳定性和可靠性。

6.自动化设备：小型固态继电器常用于自动化生产线、机器人控制等设备中，用于传输信号、控制电路的开关。

四、小型固态继电器的优势与应用案例1.节能环保：小型固态继电器的低功耗特点能够降低能源消耗，减少碳排放，符合节能环保的要求。

2.可靠性高：小型固态继电器无机械部件，使用寿命长，能够稳定工作多年，减少设备的故障率和维护成本。

3.长寿命：由于小型固态继电器无损件，没有机械磨损，使用寿命可达100万次以上，减少更换的频率和成本。

固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。

与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。

其原理和应用电路如下。

原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。

光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。

当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。

应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。

其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。

输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。

2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。

例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。

3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。

将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。

4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。

因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。

总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。

它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。

通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。

固态继电器应用电路固态继电器是一种基于半导体器件的电气开关装置，常用于替代传统机械继电器，具有体积小、速度快、可靠性高等优点。

本文将介绍固态继电器的应用电路。

二、直流电路应用1. 直流电机控制固态继电器可用于直流电机的启停和调速控制。

通过控制继电器的输入端电压和电流，实现对电机的正向、反向旋转以及调速功能。

2. 直流照明控制利用固态继电器可以精确控制灯光亮度，实现照明调光功能。

通过调节继电器的输入信号，控制灯光的亮度变化，满足不同环境下的照明需求。

三、交流电路应用1. 温度控制固态继电器可以用于温度控制系统中，实现精确控制温度的目的。

通过控制继电器的输出电压和电流，调节加热元件的工作状态，实时监测并维持设定温度。

2. 交流电机控制固态继电器可广泛应用于交流电机的控制领域，如风机、水泵等。

通过继电器的开关功能，实现对电机的启停、正反转和调速控制，提高设备的工作效率和精确度。

四、光耦隔离应用1. 高压继电器控制固态继电器的光耦隔离功能可用于高压继电器的控制，减少传统继电器在开关高压信号时可能带来的电流冲击和干扰，提高系统的安全性和稳定性。

2. 逻辑电路隔离利用固态继电器的光耦隔离功能，可实现不同逻辑电路的隔离和互不干扰。

通过输入端的光敏器件将不同电路进行隔离，确保各逻辑电路互相独立工作，提高系统的可靠性。

通过以上的介绍，我们了解到固态继电器在直流电路和交流电路中的应用，以及光耦隔离方面的作用。

固态继电器以其稳定可靠的性能和小体积便于安装的特点，被广泛应用于工业控制、家电控制和电子设备等领域。

使用固态继电器能够提高系统的可靠性、精确度和安全性。

固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。

它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。

本文将详细介绍固态继电器的工作原理以及常见的应用领域。

一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。

其主要由输入控制电路、功率放大器和输出控制电路组成。

1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。

2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。

3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。

通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。

固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。

当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。

反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。

二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。

此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。

2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。

由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。

3.光电控制：固态继电器可用于光电开关控制。

光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。

固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。

4.油压控制：固态继电器可用于对油压机械的控制。

通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。

5.电力控制：固态继电器可用于电力系统的控制和保护。

它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。

固态继电器工作原理和应用实例1.输入信号：通过控制电路，如微处理器或触发器，向固态继电器的控制端发送信号。

这个信号可以是电压、电流或数字信号。

2. 光耦隔离：控制端的信号驱动固态继电器的光耦隔离器。

光耦隔离器中的发光二极管（LED）通过控制信号的电流或电压发射出光。

这个光通过空气或透明材料传播到另一侧的光敏电阻（PHOTO-TRIAC/Triode-Thyristor）。

这种光学耦合装置可以确保输入和输出两个电路之间的电气隔离。

3.开关操作：光敏电阻接收到来自光耦隔离器的光信号后，触发开关装置。

固态继电器的输出端通常使用晶闸管（TRIAC）或场效应晶体管（FET）来实现开关操作。

4.输出控制：开关装置的操作将导致输出端的电气连通或断开。

通过开关闭合或开关闭合，固态继电器可以将电流通过或阻断。

1.自动化控制：固态继电器可以用于机器人控制、自动化设备和工业生产线等领域。

它们可以快速切换电路，实现精确的控制，提高生产效率。

2.照明控制：固态继电器可以用于室内和室外照明系统控制。

它们可以实现高速切换和调光功能，延长照明设备的使用寿命，降低能源消耗。

3.交通信号控制：固态继电器可以用于交通信号灯控制系统。

它们可以快速切换信号灯的状态，以适应交通流量的变化。

4.温度控制：固态继电器可以用于温度控制系统，如热水器和烘烤设备。

它们可以根据温度传感器的测量值，快速切换加热元件的电源，以保持温度在设定范围内。

5.电能计量：固态继电器可以用于电能计量装置中，用于测量和记录电能使用情况。

它们可以准确控制电能计量装置的输出，实现精确的电能测量。

总结起来，固态继电器通过利用固态材料的特性实现了快速、可靠的电气开关操作，具有应用广泛的优点。

它们在各种领域中用于自动化控制、照明控制、交通信号控制、温度控制和电能计量等方面，为各种设备和系统的操作和控制提供了有效的解决方案。

固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。

它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。

固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。

固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。

输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。

输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。

固态继电器的输出电压和电流通常通过类型和规格来定义。

1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。

2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。

3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。

4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。

5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。

1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。

2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。

3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。

4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。

固态继电器使用方法固态继电器（Solid State Relay，简称SSR）是一种使用半导体材料代替传统电磁继电器的继电器。

它具有体积小、寿命长、响应快、操作可靠、抗干扰能力强等优点，被广泛应用于自动化控制、电力电子设备、仪器仪表等领域。

下面将详细介绍固态继电器的使用方法。

首先，使用固态继电器需要了解其基本参数和限制条件。

固态继电器的主要参数包括额定电压、额定电流、输入控制电压范围、负载电流范围等。

在选择固态继电器时，应根据实际需求，选择相应的型号和规格。

接下来，在安装固态继电器时，需要注意以下几点：1.电源连接：固态继电器一般有一个控制回路和一个负载回路，控制回路需要接入控制电源，而负载回路则需要接入负载电源。

2.热插拔：在安装和拆卸固态继电器时，由于高温会导致器件损坏，因此应在断电的情况下进行操作，并确保固态继电器与散热器之间的良好接触，以提高散热效果。

3.绝缘：固态继电器的输入控制部分和输出负载部分需要保持良好的绝缘，以防止电流回路之间的干扰。

4.接线：在接线方面，要注意细节。

例如，输出负载的接线应采用适当的线径，以确保电流通畅，同时应正确连接负载的正负极。

使用固态继电器时，还需要注意以下几点：1.控制信号：固态继电器通过输入控制信号来控制输出负载，因此，控制信号的输入应符合固态继电器的控制电压范围。

2.负载选择：根据实际情况选择适合的负载接入固态继电器。

固态继电器的负载回路可以接入电阻性负载、电感性负载、电容性负载、电磁阀等不同类型的负载。

3.预热时间：固态继电器在刚开始工作时，由于内部电路需要预热，因此会有一个预热时间。

在进行高频率开关操作时，应注意延长预热时间，以保证固态继电器的稳定性。

4.温度控制：由于固态继电器在工作过程中会产生一定的热量，因此在选择安装位置时，应注意环境温度的限制。

同时，可以根据实际需要，选择合适的散热措施，以提高固态继电器的散热效果。

总结起来，固态继电器的使用方法主要包括了解基本参数和限制条件、正确安装和拆卸、细致接线、控制信号输入、负载选择、注意预热时间和温度控制。
