固态继电器说明书

固态继电器最全的选型说明书固态继电器（SSR）是一种电子设备，用于在高电流和高压的电路中实现电气控制。

与传统的机械继电器相比，固态继电器具有更高的可靠性、更长的寿命和更快的响应时间。

在广泛的应用领域中，选择合适的固态继电器非常重要。

本选型说明书将详细介绍固态继电器的各项选择标准、技术参数以及适用范围，以帮助用户在购买和使用固态继电器时做出明智的决策。

一、固态继电器的基本原理和工作方式固态继电器是由光学隔离器、半导体设备和直流驱动电路组成的。

当控制端施加电压时，固态继电器的光电耦合器将输入信号转换为电流信号，并通过驱动电路送入半导体开关器件。

这样就可以控制负载端是否通电，实现电路的开关控制。

固态继电器可以替代传统的机械继电器，在高速、高精度、高可靠性的电气控制中发挥重要作用。

二、固态继电器的选择标准1.控制电压范围：固态继电器的控制电压范围应与用户的实际需求一致。

通常情况下，控制电压应在继电器的额定电压范围内。

如果控制电压过高或过低，将导致固态继电器无法正常工作或出现损坏。

2.负载电流范围：固态继电器的负载电流范围应与实际负载电流需求相匹配。

对于大功率负载，应选择具有较高额定电流的固态继电器，以确保其能够承受负载电流并保持稳定工作。

3.负载电压范围：固态继电器的负载电压范围应与实际负载电压需求相匹配。

如果负载电压超出固态继电器的额定电压范围，将导致继电器无法正常工作或引发安全事故。

4.控制输入类型：固态继电器的控制输入类型分为交流输入和直流输入。

用户应根据具体电路需求选择适合的控制输入类型。

5.继电器类型：固态继电器分为常闭型（NC）和常开型（NO）。

常闭型在继电器未通电时负载端通电，常开型在继电器未通电时负载端断电。

用户应根据实际需求选择适合的继电器类型。

三、固态继电器的技术参数1.额定负载电流：表示固态继电器能够承受的最大负载电流，单位为安培（A）。

2.额定负载电压：表示固态继电器能够承受的最大负载电压，单位为伏特（V）。

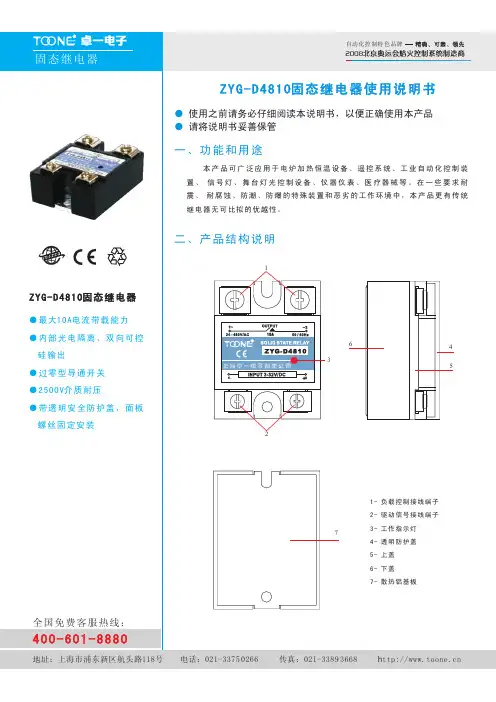

单项交流固态继电器使用说明一、概述单相交流固态继电器是一种将控制信号转换为电力输出的电器元件。

它由输入端、输出端和电路驱动部分组成。

本使用说明将介绍单相交流固态继电器的基本特性、安装方法、操作步骤以及注意事项。

二、基本特性1.输入端电压范围：AC90-250V2.输出端电压范围：AC24-380V3.最大负载电流：10A4.频率范围：50/60Hz5.工作温度：-20℃～+80℃6.隔离电压：2500V7.触发电流：≥10mA三、安装方法1.将单相交流固态继电器与负载电路相连接。

输入端与控制信号连接，输出端与负载电路连接。

2.使用螺丝固定单相交流固态继电器，确保安装牢固可靠。

3.为了防止电器元件的过热，安装时要保持一定的通风。

四、操作步骤1.将输入端与控制信号连接。

通常情况下，输入端的连接顺序为信号线（S）、零线（N）、火线（L）。

2.将输出端与负载电路连接。

负载电路的连接应遵循电气安全规范，确保正确可靠。

3.输入电源接通后，固态继电器将根据输入信号的变化控制输出端的开关状态。

如果输入为低电平（正常情况下输入为高电平），输出端将断开。

五、注意事项1.安装时应确认输入端与输出端之间的电气隔离，避免发生触电等安全事故。

2.在连接输入端和输出端时，应断开电源。

避免因误操作而造成伤害或损坏设备。

3.单相交流固态继电器只能用于单相交流电路中，不能用于直流电路。

4.请勿将单相交流固态继电器过载使用，以避免损坏设备或引起火灾。

5.建议在使用过程中，定期检查单相交流固态继电器的连接状态和工作温度，确保设备的正常运行。

6.如果发现单相交流固态继电器存在异常情况，如发热、闪烁等，应立即停止使用，并请相关专业人士进行检修或更换。

六、维护和保养1.定期清洁单相交流固态继电器，确保通风良好，避免电器元件被灰尘污染而影响正常工作。

2.尽量避免单相交流固态继电器的受潮或过温情况，以免造成电气隔离失效或设备损坏。

3.在使用过程中，如有异常情况发生，请及时采取措施停止使用，并请专业人员进行维修。

固态继电器规格书固态继电器是一种在电路中起到开关作用的电子元件，相比传统的机械继电器，固态继电器具有体积小、寿命长、响应速度快等优点。

在本文中，将详细介绍固态继电器的规格书内容。

一、产品概述固态继电器是一种半导体器件，由输入端、输出端和控制端组成。

根据不同的工作原理，固态继电器可以分为三种类型：AC输出型、DC输出型和AC/DC双输出型。

AC输出型适用于交流电路，DC输出型适用于直流电路，而AC/DC双输出型则同时适用于交流和直流电路。

二、技术参数1. 额定负载电流：固态继电器的额定负载电流决定了其可以承受的最大电流大小。

根据实际需求选择合适的额定负载电流，以确保电路正常工作。

2. 控制电压范围：固态继电器的控制电压范围是指其可以正常工作的输入电压范围。

需要根据实际控制信号的电压确定选择合适的固态继电器。

3. 额定输入电流：固态继电器的额定输入电流是指其正常工作时所需的输入电流大小。

根据实际控制信号的电流确定选择合适的固态继电器。

4. 额定输出电压：固态继电器的额定输出电压是指其可以正常工作的输出电压范围。

根据实际负载的电压确定选择合适的固态继电器。

5. 隔离电压：固态继电器的隔离电压是指其输入端和输出端之间的绝缘程度。

较高的隔离电压可以有效防止电路间的干扰和电气安全问题。

三、特性和功能1. 响应速度快：固态继电器由于采用半导体器件，其响应速度远快于机械继电器，可以实现快速的开关动作。

2. 寿命长：固态继电器没有机械接触，因此不存在机械磨损的问题，寿命远远高于机械继电器。

3. 体积小：固态继电器采用半导体技术，体积较小，可以节省空间，方便安装和布线。

4. 静音工作：固态继电器在工作过程中没有机械震动和噪音，可以实现静音工作。

5. 低功耗：固态继电器在工作时的功耗较低，可以节省能源。

6. 宽工作温度范围：固态继电器可以在较宽的温度范围内正常工作，适应各种恶劣环境。

四、应用领域固态继电器广泛应用于各种自动化控制系统中，如工业自动化、家用电器、电力电气等领域。

固态继电器产品手册产品特性适用负载10-40A高可靠的通用型固态继电器1.尺寸小巧，全系列产品拥有相同的安装尺寸，2.内置压敏电阻及阻容吸收回路，具有吸收电网尖峰电压抗干扰能力；3.可通过动作指示灯来检查工作状态4.带有确保安全的保护盖5.宽电压输出，可达到AC38-480V6.为了节省安装空间，不带散热器时，可选用高强散热性产品（带C产品）7.高绝缘阻抗超过50MΩ/500VDC8.高耐压超过2.5KV9.低触发电流小干8mA。

*1：工作电流较大,可选用C型加强散热型产品。

*2：输出耐电流是在指定散热器上涂沫蛙油后使用时的值。

也会根据环境温度的不同而不同，详情请参见“负载电流-环境温度额定规格”。

*3：AC75V 以下时损失时间变长，请在实际负载下进行确认。

*4：建议工作时，使用专用散热器或规定尺寸的散热板。

特性数据● 负载电流-环境温度额定规格● 浪涌ON 电流耐量不重复（重复是，请保持在虚线以下）● 温度特性（动作电压、复位电压）外形尺寸● 本体● 散热器SSR -10DAH(C) SSR -15DAH(C) SSR -25DAH(C) SSR -40DAH(C)SSR -10DAH(C) SSR -15DAH(C) SSR -25DAH(C) SSR -40DAH(C)型号注释SSR -40DAHC注意事项● 使用SSR 之前1.在实际使用SSR 时，有事会发生预想不到的事故。

为此，必须尽可能地进行测试。

2.产品样本中记载的各额定性能值，如果没有持别注明 ，则所有值都是在JIS C5442标准试验状态下的值。

核实实际运行效果时，除了负载条件以外，还必须在和实际使用状态相同的条件下确认使用环境。

● 安装方法1.请加装快速保险丝（小于额定值的一半），以防止因负载短路而造成固态模组烧毁。

2.本固态模组所表示的额定电流是以电阻性负载为准，如果使用在其它负载上须考虑启动电流计关机突破。

◆ 电子起动式灯具（如日光等）：须考虑起动电流及开机突破，220V AC 电流系统诘选用中型尚电压等级。

固态继电器说明书(一）目录一、单相交流固态继电器SSR-D系列 (2)二、三相交流固态继电器SSR-3D系列 (6)三、R系列固态调压器SSR-R系列 (6)四、产品的分类及选择 (7)五、器件的发热及散热器的选择 (8)中国·杭州国晶电子科技有限公司CHIAN HANGZHOU GUOJING ELECTRON SCIENCE AND TECHNOLOGY CO.，LTD.一、单相交流固态继电器1、概述固态继电器英文名名称为Solid State Relay,简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件。

单相SSR为四端有源器件，其中其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

一般情况下，万用表不能判别SSR的好坏，正确的方法采用图1-2的测试电路：当输入电流为零时，电压表测出的电压为电网电压，电灯不亮（灯泡功率须25W以上）；当输入电流达到一定值以后，电灯亮，电压表测出的电压为SSR导通压降（在2V以下）。

（请初次使用者务必注意：因SSR内部有RC回路而带来漏电流(≤10mA)，因此不能等同于普通触点式的继电器、接触器,如果需要漏电流≤1mA的固态继电器产品，请订货时事先说明。

请参考后面的注意事项）。

SSR优缺点固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

SSR的使用场合固体继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

固态继电器使用说明1.简介固态继电器（Solid State Relay，简称SSR）是一种使用半导体器件控制电阻负载的继电器。

相比于传统的机械继电器，SSR具有更快的开关速度、更高的重复开关能力、更小的尺寸和体积、更低的功耗以及更低的噪声特性。

2.基本结构一个典型的固态继电器由输入控制电路、半导体开关器件和输出负载电路组成。

输入控制电路通常采用光电耦合器来实现输入信号的电隔离。

半导体开关器件采用晶体管和双向可控硅等器件，通过在输入控制电路中施加一定电压来控制其导通或截止。

输出负载电路则通过半导体开关器件的导通或截止来控制电流的通断。

3.使用注意事项-SSR只能控制交流负载，不能控制直流负载。

擅自使用SSR控制直流负载会导致SSR烧坏。

-安装固态继电器时，要确保输入和输出端子之间的线路隔离，避免信号干扰。

-固态继电器的负载电流和负载电压必须在SSR的额定范围内。

超出额定范围可能会引起SSR烧坏或导致负载电压波动。

-在使用过程中，要避免SSR频繁开关。

频繁的开关可能导致SSR发热过多，影响其寿命。

-如需进行长时间连续开关操作，请选择额定电流和额定电压合适的SSR，并根据其数据手册中的连续开关能力进行计算。

-在SSR输出负载电路中，要使用适当的过流保护措施，以避免负载短路或过载时导致的SSR烧坏。

-SSR具有一定的静态功耗，请根据实际需求选择适当的型号和规格，以避免造成不必要的能源浪费。

4.SSR的使用场景-自动化控制系统中的电气开关控制。

-交流电机的启停控制。

-交流电炉的温度控制。

-光控和时间控制等场景。

5.SSR的特点-快速开关速度：SSR的开关速度可以达到微秒级别，比传统机械继电器更快。

-低噪声和抗振动：SSR没有机械接触，无噪声，且能在恶劣环境下工作。

-高可靠性和稳定性：由于采用半导体器件，SSR寿命长，可靠性高。

-免维护：SSR无机械部件，不需要额外的维护工作。

-体积小、重量轻：SSR的体积和重量比传统机械继电器更小更轻。

固态继电器使用说明固态继电器（Solid State Relay，简称SSR）是一种根据光电、半导体器件的特性来实现继电器功能的电器产品。

相比传统的电磁继电器，SSR具有更高的可靠性、更长的寿命、更小的体积和更低的功耗。

本文将详细介绍固态继电器的使用说明，包括选择、安装、接线和应用注意事项等。

一、固态继电器的选择1. 负载电流（Load Current）：根据实际负载电流选择合适的固态继电器。

一般来说，选择的固态继电器电流应大于负载电流的1.2倍，以确保其正常工作和寿命。

2. 输入控制电流（Control Current）：固态继电器的输入控制电流决定了触发固态继电器的最低电流要求。

选择适合的控制电流以确保可靠触发，并减少功耗。

3. 控制电压（Control Voltage）：根据控制信号的电压来选择合适的固态继电器。

一般有5V DC、12V DC和24V DC等不同电压的固态继电器可供选择。

4. 负载电压（Load Voltage）：选择固态继电器时要确保其电压等级大于负载电压，以避免电压过高导致损坏。

二、固态继电器的安装1.安装环境：固态继电器安装时要选择干燥、通风、温度适宜的环境，避免高温、潮湿等极端环境。

2.安装位置：固态继电器的安装位置应该远离高温设备、强电磁干扰源，以保证其正常工作和寿命。

3.安装方式：固态继电器一般采用导轨安装方式，将其固定在标准的导轨上。

在安装前先将继电器插入导轨上，然后轻轻按下，直至可以听到“卡”声为止。

三、固态继电器的接线1.负载接线：将负载的输入、输出分别与固态继电器的负载端子相连，一般是通过螺丝端子或插头连接。

2.控制信号接线：将控制信号的输入端和负极分别与固态继电器的控制端子相连，一般也是通过螺丝端子或插头连接。

四、固态继电器的应用注意事项1.最大负载电流：固态继电器不能超过其额定负载电流或工作电流，以免造成损坏。

2.输入/输出隔离：固态继电器具有输入和输出隔离功能，但仍需注意输入和输出之间的绝缘，以防止电气短路。

固态继电器的结构及电参数说明固态继电器（Solid-state Relay，SSR）是一种电子开关设备，通过半导体器件（例如晶闸管、场效应管等）控制电流的开关，不含机械部件，可以实现电气信号的放大、切换和继电等功能。

具有体积小、速度快、寿命长、抗振动、抗干扰等优点，广泛应用于自动化控制系统中。

1.输入控制电路：接收外部信号，控制固态继电器的开关状态。

输入控制电路通常由逻辑电路、光耦（光电隔离）电路和继电器驱动电路等组成。

2.输出控制电路：负责将输入控制电路的信号转换为输出控制电流，从而控制负载的开关状态。

输出控制电路通常由功率电子器件（如晶闸管、双向可控硅等）和负载电阻组成。

3.绝缘隔离层：用于实现输入和输出电路之间的电气隔离，以保证系统的安全性和稳定性。

光耦（光电隔离）器件通常被用作绝缘隔离层。

4.散热结构：由于固态继电器会产生一定的热量，在高负载工作时需通过散热结构将热量散发出去，以确保继电器的正常工作。

1. 输入电流（Iin）：固态继电器需要一定的输入电流来驱动，一般以直流电流表示。

输入电流的大小和稳定性直接影响继电器的输出性能和响应速度。

2. 输入电压（Vin）：固态继电器需要特定的输入电压进行操作，一般以直流电压表示。

输入电压的大小和允许范围决定了继电器的适用性和适用场景。

3. 控制电流（Ictrl）：指输入端的控制电流。

继电器的控制电流与输入电流之间存在着一定的关系，通常为线性关系。

4. 控制电压（Vctrl）：指输入端的控制电压。

固态继电器的控制电压通常由输入电流转换得到，与输入电压之间存在着一定的关系，通常为阻值关系。

5. 输出电流（Iout）：指继电器的输出电流，即驱动负载所需的电流。

输出电流的大小决定了继电器的适用负载范围和性能。

6. 输出电压（Vout）：指继电器的输出电压，即继电器在开关状态下驱动负载时的电压。

输出电压的大小决定了继电器的适用负载范围和性能。

7. 频率响应（fresp）：指继电器在输入信号发生变化时的响应速度，一般以频率表示。

固态继电器使用说明固态继电器，也被称为电子继电器，是一种使用固态电子器件代替传统机械继电器的电器设备。

它在电子控制系统中起到开关信号传输和电路控制的作用。

相比于传统机械继电器，固态继电器具有更快的响应速度、更小的体积、更可靠的性能和更长的使用寿命。

本文将详细介绍固态继电器的使用说明。

一、固态继电器的基本结构和工作原理固态继电器由半导体元件和复合型电气元件器件组成，常用的半导体电器器件包括二极管、可控硅、继电触发器等。

固态继电器的工作原理是通过控制脉冲的输入来控制信号电路的通断。

在正常工作状态下，固态继电器的输入端电阻很高，只有当输入端接收到合适的信号脉冲时，才能激活继电触发器的驱动电路，使输出端的电器器件形成通路，完成电路的闭合或断开操作。

二、固态继电器的特点和优势1.快速响应：固态继电器可以在毫秒级的时间内实现通断操作，具有快速响应的特点，适合于对时间要求较高的系统。

2.体积小巧：固态继电器的尺寸通常较小，可以节省空间，并便于安装和布线。

3.高可靠性：固态继电器由于没有机械结构，因此没有机械寿命限制，使用寿命较长，可靠性更高。

4.无噪音：固态继电器使用半导体元件实现通断操作，无噪音产生，适用于需要静音操作的场合。

5.免维护：固态继电器无需定期维护，不需要重新调整或更换零部件，减少了维护工作和成本。

6.低功耗：固态继电器的驱动电压和驱动电流较低，功耗较小，有助于节能和环保。

三、固态继电器的使用注意事项1.输入信号保护：输入信号的电压范围应符合固态继电器的规格要求，过高或过低的输入信号都可能导致固态继电器不能正常工作，甚至损坏。

2.防静电保护：使用固态继电器时，应注意防止静电的影响。

在安装和使用过程中，避免与静电敏感元件接触，并合理选择接地措施。

3.使用电源：固态继电器需要通过外部电源供电，应选择稳定可靠的电源，并且遵循正确的接线方法和安全操作规范，以保证供电的稳定性和安全性。

4.温度限制：固态继电器的工作温度范围应在允许的范围内，过高的温度会导致固态继电器的性能下降，甚至损坏。

固体继电器的使用指南
文档格式符合国家标准。

指导书：固态继电器使用指南
第一章绪论
1.1前言
本指导书主要介绍固态继电器的基本特点、选择和使用方法。

固态继电器产品可以在普通温度范围内保持稳定的特性，结构简单，有着高的可靠性，可用于控制各种机电设备的各种场合。

1.2目的
本文旨在提供有关固态继电器的基本知识，以便更好地使用它们，避免不正确的使用方法，以满足客户的需求。

第二章固态继电器介绍
2.1定义
固态继电器也称为固态接触器，是一种有源开关，通过电源激活来控制负载。

它具有体积小、速度快、可靠性高等优点，现在被广泛应用于各种控制系统中。

2.2固态继电器特点
固态继电器的特点主要表现在可靠性、快速响应、小尺寸和低功耗几个方面：
（1）可靠性：固态继电器具有很高的可靠性，不受外部电磁干扰，受压力变化小，可用在高温、高度或特殊环境中。

（2）快速响应：固态继电器的响应速度很快，几乎是瞬间的，能够有效地控制各种负载。

（3）小尺寸：固态继电器只有几十克，体积非常小，可随设备安装在一起。

（4）低功耗：固态继电器对电源的功耗要求很低，大多数只需要几。

当产品出现故障后，首先断开电源，然后查找故障原因；检查线路无误后按安装，使用操作说明操作；
确属产品本身质量问题的产品，请与当地经销公司或5.2 故障排除：
LED灯亮：输入端供电电源电压是否符合产品工作范围，输出端电源电压是否工作在产品指定工作范围，负载电流是否工作在产品额定范围，负载端接线是否正确。

表2：(产品不包含散热器，如需要请另外购买)冷却条件
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却
自然冷却自然冷却
强迫风冷
强迫风冷
强迫风冷
固态电流规格10A、15A、20A 25A、30A、40A 75A、80A SRQZ1工型10A以下SRQW1W型SRQT1小T型SRQT8大T型尺寸(长×宽高)×I型508050mm ××W型70×125×50mm t型80×70×80mm T型50×100×96mm SRQW2W型110×125×50mm 60A SRQT4T型80×100×96mm SRQT2t型100×70×80mm SRQT5SRQT6T型100×100×96mm T型110×100×96mm 100A、120A SRQT5SRQT6SRQT7T型100×100×96mm T型110×100×96mm T型150×100×96mm 20A以下30A以下40A以下60A以下W型小T型大T型大T型实际电流散热器类型散热器代号。
