固态继电器的分类与工作原理固态继电器(Solid State Relay,简称SSR)是一种无触点的电子开关,它通过半导体元件来实现电气信号的转换和控制,具有可靠性高、体积小、寿命长等优点。
固态继电器的分类主要包括驱动方式、开关方式和电气连接方式。
1.驱动方式分类:-常开型:工作时继电器的触点始终处于导通状态,只有收到控制信号后才会断开。
-常闭型:工作时继电器的触点始终处于断开状态,只有收到控制信号后才会闭合。
-双向型:既可以常开,也可以常闭,通过控制信号实现转换。
2.开关方式分类:-零电压开关:只在电源交流电压过零点时闭合,可以减小开关产生的干扰和接触电流峰值。
-非零电压开关:可以在电源电压波形的任意时间点进行开关操作,但会产生更大的电流峰值和干扰。
3.电气连接方式分类:-串联型:继电器的负载与驱动电源串联连接,可以通过继电器来控制负载的通断。
-并联型:继电器的负载与驱动器并联连接,可以通过继电器来对负载进行调整或保护。
1.控制信号输入:通过电路调节控制信号电流的大小,将控制信号输入到固态继电器。
2.光电隔离(光电三端子型SSR):固态继电器中的光电三端子将输入的控制信号转换为光信号,使得输入和输出之间实现电隔离。
光电耦合器的输入端通过控制信号电流激活光发射二极管,产生光信号。
3.光信号转换(光电三端子型SSR):光信号进入光检测二极管,使其电导增加,形成与光发射二极管相对应的电流变化。
光电三端子通过这种光信号转换,实现了输入信号的非接触隔离。
4.控制信号放大(FET型SSR):固态继电器通过驱动电路将输入信号的电流转换为电压信号,驱动场效应晶体管(FET)。
控制信号电压的大小决定了FET的导通程度,从而控制FET管脚之间的通断。
5.开关操作:在光电隔离或FET控制之后,固态继电器会根据输入信号的状态进行开关操作。
当控制信号激活固态继电器时,输出与输入之间的电路就会通断,控制负载的开关与输出状态。
固态继电器的分类与工作原理固态继电器(SSR)是一种无触点、无噪音、高速开关、寿命长的电子开关装置,与传统电磁继电器相比具有体积小、重量轻、响应快、抗振动等优点。
它的分类可以根据输入电流类型、输出载荷类型以及控制方式等方面进行。
1.根据输入电流类型分类-直流输入类型:直流输入固态继电器可以将直流驱动信号转换为交流负载控制信号。
直流继电器由控制触发器、调压电路、输出保护电路、输出控制电路和窗口触发电路组成。
它能够实现在直流电路中实现比较复杂的控制功能。
-交流输入类型:交流输入固态继电器可以将交流驱动信号转换为交流或直流负载控制信号。
交流继电器由红外控制电路、输出电路以及输出光电耦合器电路组成。
它以交流信号作为控制信号,从而能够在交流电路中实现控制功能。
2.根据输出载荷类型分类-交流载荷:交流输出固态继电器用于控制交流电路中的负载,其输出通常是一个绝缘的三相电流输出。
它具备断电自保护功能,既能忍受大电流冲击,又能提供可靠的操作和保护。
-直流载荷:直流输出固态继电器用于控制直流电路中的负载,其输出通常是一个n极PNP型半导体开关。
它可以实现高度可靠的开关操作,并可有效地限制负载电流。
3.根据控制方式分类-零电压传导型:零电压传导型固态继电器与零电压交流开关相连,控制开关管的导通和关断。
它在交流负载开关过程中的开关过渡状态几乎没有噪音,对负载有较好的保护作用。
-非零电压传导型:非零电压传导型固态继电器在交流负载开关过程中有电压过渡状态,可能会产生一定噪音。
它的响应速度比零电压传导型快,并且能承受更高的负载电流。
具体的工作过程如下:1.输入信号检测:输入信号可以是电压、电流或其他形式的信号。
固态继电器的输入端对这个信号进行检测,并将其转换为控制信号。
2.控制信号输出:控制信号被传递到触发电路,触发电路根据控制信号的特性来产生控制电流或电压。
3.开关控制:控制电流或电压被输入到开关电路,开关电路对负载进行控制。
继电器作用及检测方法
继电器是一种电子控制器件,通常由输入电路、比较电路和输出电路三部分组成。
它主要用于控制系统,当输入量达到一定值时,输出量会发生相应的变化。
具体来说,当输入量(如电压、电流等)发生变化时,比较电路会进行比较,并控制开关的通断,从而控制电流的流向和大小,实现自动控制和远程控制的目的。
继电器的检测方法包括外观检测和功能检测。
外观检测主要检查继电器的外观是否有损坏、变形、松动等情况;功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。
具体检测步骤如下:
1. 外观检测:观察继电器的外观是否有损坏、变形、松动等情况,如有异常,需及时修复或更换。
2. 输入输出参数检测:使用万用表等工具测量继电器的输入输出参数,判断是否符合要求。
3. 动作值检测:通过调节输入量,观察继电器的输出是否在规定范围内变化。
4. 吸合电压和释放电压检测:使用可调电源和万用表等工具测量继电器的吸合电压和释放电压,判断是否符合要求。
5. 温升试验:通过加热或长时间工作等方式检测继电器的温升是否正常,以判断其热稳定性。
6. 寿命测试:通过模拟实际工作情况,对继电器进行多次开关操作,检查其寿命是否符合要求。
需要注意的是,不同的继电器有不同的检测方法和标准,具体操作时应参照相关标准和规范进行。
同时,对于具有高电压、大电流等特殊参数的继电器,应采取相应的安全措施,以免发生意外事故。

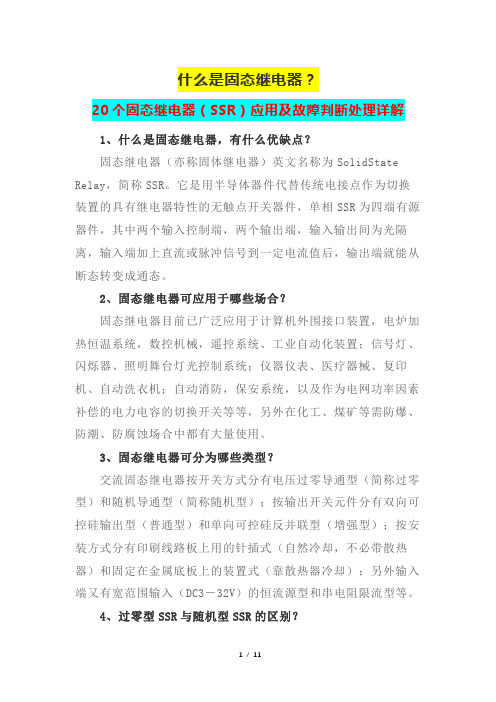

什么是固态继电器?20个固态继电器(SSR)应用及故障判断处理详解1、什么是固态继电器,有什么优缺点?固态继电器(亦称固体继电器)英文名称为SolidState Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
2、固态继电器可应用于哪些场合?固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3、固态继电器可分为哪些类型?交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。
4、过零型SSR与随机型SSR的区别?当输入端施加有效的控制信号时,随机型SSR输出端立即导通(速度为微秒级),而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后,过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
继电器常规的检测方法继电器是一种常用的控制器件,它可以用较小的电流来控制较大的电流,用低电压来控制高电压,用直流电来控制交流电等,并且可实现控制电路与被控电路之间的隔离,在自动控制、遥控、保护电路等方面得到广泛的应用。
常用的继电器见图1。
继电器常规的检测方法一般常用的继电器有功率继电器、电磁继电器,固态继电器,时间继电器,温度继电器等,而继电器是利用电流的效应来闭合或断开电路的设备,用于主动维护和主动控制。
在大多数的状况下,继电器即是一个电磁铁,这个电磁铁的衔铁能够闭合或断开一个或数个接触点。
当电磁铁的绕组中有电流通过期,衔铁被电磁铁招引,因而就改变了触点的状况。
现在我们为大家简略介绍一下继电器的检测方法:检测继电器线圈:将万用表调至“R*100”“或R*1K”档,两表笔(不分正负)接继电器的两引脚,万用表指示应与该继电器的线圈电阻根本相符,假如阻值显着偏小,则阐明线圈有些短路,假如阻值为零,阐明两线圈引脚间短路;如阻值为无穷大,阐明该线圈已断路,以上三种状况都阐明该继电器现已损坏。
检测继电器接点:给继电器线圈接上规则的作业电压,用万用表“R*1K”挡检测接点的通断状况,未加上作业电压时,常开接点应不通,常闭接点应导通,,当加上作业电压时,应听到继电器吸合声,此刻常开点应导通,常闭点应不通,转换接点应随之转换,不然阐明该继电器损坏,对於多组接点继电器,假如有些接点损坏,其余接点动作正常则仍可运用。
1、测触点电阻用万能表的电阻档,测量常闭触点与动点电阻,其阻值应为0,而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点,那个是常开触点;2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象;3、测量吸合电压和吸合电流找来可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测,慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流,为求准确,可以试多几次而求平均值;4、测量释放电压和释放电流也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流,亦可尝试多几次而取得平均的释放电压和释放电流,一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太小(小于1/10的吸合电压),则不能正常使用了,这样会对电路的稳定性造成威胁,工作不可靠。
固态中间继电器工作原理固态继电器是一种将电子器件与固态电子技术相结合的新型继电器。
相比传统的机械继电器,固态继电器具有无触点、高速开关、寿命长、耐振动等特点,因此在工业自动化控制、电力电能监测和其他领域得到广泛应用。
下面将详细介绍固态中间继电器的工作原理。
固态中间继电器的核心是一对互补的MOSFET(金属-氧化物-半导体场效应晶体管),分别被称为pMOSFET和nMOSFET。
这两个MOSFET在工作过程中的导通与关闭状态相反,通过这对互补的MOSFET可以实现输入电路到输出电路的电隔离。
固态中间继电器通常还配备有一个控制电路,用来控制MOSFET的开关状态。
1.输入信号检测:固态中间继电器通过输入端接收控制信号,当输入信号为低电平(通常为0V)时,控制电路检测到输入信号为低电平,并将pMOSFET导通,nMOSFET关闭;当输入信号为高电平(通常为5V或24V)时,控制电路检测到输入信号为高电平,并将pMOSFET关闭,nMOSFET导通。
2.过流保护:当输出电流超过设定值时,固态中间继电器会自动切断输出电路,起到过流保护的作用。
过流保护一般通过电流传感器来实现,当输出电流超过设定值时,电流传感器会检测到异常电流,并将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET导通,从而切断输出电路。
3.过温保护:固态中间继电器还具有过温保护功能,当温度超过设定值时,继电器会自动切断输出电路,以保护继电器和其他设备的安全。
过温保护一般通过温度传感器来实现,当温度传感器检测到温度超过设定值时,将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET 导通,切断输出电路。
4.输出电流控制:固态中间继电器还可以根据需要对输出电流进行控制。
输出电流控制一般通过控制电路来实现,控制电路可以根据输入信号和输出电流的反馈信号来调节输出电流的大小。
通过以上工作原理,固态中间继电器可以实现对输出电路的精确控制和保护功能。

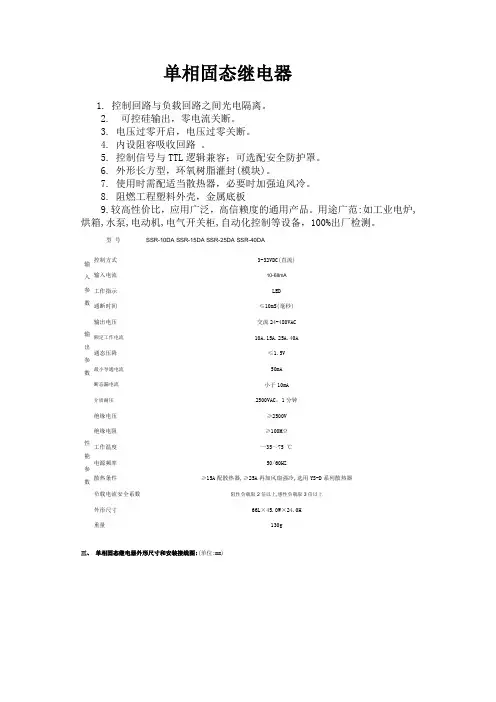

单相固态继电器1. 控制回路与负载回路之间光电隔离。
2. 可控硅输出,零电流关断。
3. 电压过零开启,电压过零关断。
4. 内设阻容吸收回路。
5. 控制信号与TTL逻辑兼容;可选配安全防护罩。
6. 外形长方型,环氧树脂灌封(模块)。
7. 使用时需配适当散热器,必要时加强迫风冷。
8. 阻燃工程塑料外壳,金属底板9.较高性价比,应用广泛,高信赖度的通用产品。
用途广范:如工业电炉,烘箱,水泵,电动机,电气开关柜,自动化控制等设备,100%出厂检测。
型号SSR-10DA SSR-15DA SSR-25DA SSR-40DA输入参数控制方式3-32VDC(直流) 输入电流10-68mA工作指示LED通断时间≤10mS(毫秒)输出参数输出电压交流24-480VAC 额定工作电流10A.15A.25A.40A 通态压降≤1.5V最小导通电流50mA断态漏电流小于10mA性能参数介质耐压2500VAC,1分钟绝缘电压≥2500V绝缘电阻≥100MΩ工作温度—35~75 ℃电源频率50/60HZ散热条件≥15A配散热器,≥25A再加风扇强冷,选用YS-D系列散热器负载电流安全系数阻性负载取2倍以上,感性负载取3倍以上外形尺寸66L×45.0W×24.0H重量130g三、单相固态继电器外形尺寸和安装接线图:(单位:mm)四、产品应用:SSR单相交流固态继电器是一种无触点通断电子开关,其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间采用光电耦合。
在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。
整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、开关速度快、无噪音、寿命长、体积小、无火花、耐蚀防爆抗振等特点。
对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域,目前已广泛应用于计算机外围接口设备、电炉加热恒温设备;数控机械、遥控系统、工业自动化装置;信号灯、交通灯、照明舞台灯光控制设备;仪器仪表、医疗器械、复印机、彩扩机、橡塑机械、自动洗衣机;另外在化工、煤矿等需防爆、防湿、防腐蚀场合中都有大量使用,已成为继电器家庭(EMR)的理想更新换代产品五、固态继电器产品选用注意事项:1. 选择产品时,应根据负载的性质不同,在电流档次上留有不同的余量。
固态继电器简介一〃什么是固态继电器?固态继电器(SSR)是一种全电子电路组合的元件,它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能。
固态继电器与传统的电磁继电器相比,是一种没有机械,不含运动零部件的继电器,但具有与电磁继电器本质上相同的功能。
二〃固态继电器的分类:按工作性质分有直流输入-交流输出型,直流输入-直流输出型,交流输入-交流输出型,交流输入-直流输出型。
按安装方式有装置式(面板安装),线路板安装型。
按元件分有普通型和增强型。
三〃固态继电器优缺点:优点:多数产品具有零电压导通,零电流关断,与逻辑电路兼容(TTL、DTL、HTL)切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小,能以微小的控制信号直接驱动大电流负载等。
缺点:存在通态压降,需要散热措施,有输出漏电流,交直流不能通用,触点组数少,成本高。
四〃固态继电器应用领域:由于固态继电器的内在特点,自问世以来以进入电磁继电器的大多数领域,在少数领域以完全取而代之。
特别是计算机自动控制领域,由于固态继电器的所需驱动功率较底,直接和逻辑电路兼容,不必加中间缓冲器即可直接驱动。
目前固态继电器以被广泛应用于工业自动化控制,如电炉加热系统,熟控机械,遥控机械,电机,电磁阀以及信号灯,闪烁器,舞台灯光控制系统,医疗器械,复印机,洗衣机,消防保安系统等等都有大量应用。
1 典型交流固态继电器的工作原理固态继电器(Solid State Relay,SSR)是一种有继电特性的无触点式电子开关。
具有寿命长、可靠性高、开关速度快、电磁干扰小、无噪声、无火花等特点。
交流固态继电器(过零型)的原理见图1。
固态继电器由三部分组成:输入电路、隔离(耦合)和输出电路,在输入电路控制端加入信号后,IC1光电耦合器内光敏三极管呈导通状态,R1串接电阻对输入信号进行限流,以保证光耦合器不致损坏。
发光二极管LED指示输入端控制信号,二级管VD1可防止输入信号正负极性接反时对光耦IC1造成的损坏。
ssr固态继电器工作原理
SSR固态继电器(Solid State Relay)是一种利用半导体器件(通常为功率场效应管或晶体管)实现电气信号的控制的电器设备。
与传统的机械继电器相比,SSR具有快速响应、寿命长、可靠性高等优点。
其工作原理如下:
1. 输入控制信号:SSR的输入信号通常为低电压直流信号(例如3-32VDC),当输入信号开启时,即达到设定电压水平,SSR将执行动作。
2. 控制电路:SSR内部的控制电路通过检测输入信号的状态来控制开关电路的通断。
一旦输入信号达到开启条件,SSR的控制电路会将电压供给给开关电路。
3. 开关电路:开关电路由功率场效应管或晶体管组成,用以控制负载电流的通断。
当控制电路接收到输入信号后,开关电路会关闭,使负载断开;当控制电路接收到控制信号断开时,开关电路会打开,使负载通断。
4. 负载电路:负载电路即控制器控制的被控设备,如电动机、加热器等。
当开关电路通断状态改变时,负载电路也相应改变通断状态。
总结来说,SSR固态继电器通过控制电路和开关电路实现对负载电流的控制。
控制信号的输入状态决定了开关电路的通断,进而控制负载电路的通断状态。
因此,SSR是一种可靠且响应速度快的电气控制设备。
固态继电器安全操作及保养规程固态继电器是一种常用的电气元件,具有不易损坏、高精度控制等特点,因此在现代工业控制系统中得到广泛的应用。
为保证固态继电器在使用过程中的安全性和长期性能,必须遵循以下操作规程和保养要求。
安全操作规程1. 环境温度固态继电器通常有一定的工作温度范围,在使用之前应确保使用环境的温度在指定范围内。
如果超出了工作温度范围,将会影响固态继电器的性能并可能导致故障。
2. 输入信号固态继电器输入信号的电压也有一定的要求,一般为3-32VDC。
如果输入信号电压过高,则会出现偏差或波动,导致继电器动作异常或误动作。
3. 满负载运行固态继电器通常被设计成在额定负荷下运行,在正常使用过程中请勿超负荷使用。
如果超出额定负荷运行,则会导致固态继电器温度升高、变形、烧毁等问题。
4. 浪涌保护定期检查固态继电器的浪涌保护状态,如浪涌保护失效,将会导致对负载的过多冲击,从而影响继电器寿命。
5. 现场维护在维修或更换固态继电器时,必须将电源断开,并且等待固态继电器的所有元件完全冷却之后才能进行操作。
否则可能会导致个别元件的短路引起火灾风险。
保养要求1. 清洁定期清洁固态继电器,避免继电器表面积聚灰尘或其它杂物。
清洁时使用干燥、无水分、清洁剂非挥发性的布擦拭,切勿使用化学强腐蚀性的溶剂。
2. 检查每六个月左右要检查固态继电器是否出现了故障或磨损,当发现故障或磨损时应及时更换继电器或维修。
3. 环境温度固态继电器不耐高温环境,需放在通风良好的室内环境中。
若长期使用固态继电器在高温环境中,将导致性能损失严重,造成固态继电器失去作用。
4. 避免振动固态继电器在使用过程中应避免振动、碰撞或跌落,以避免对继电器造成损害,检测时需要使用保护套或保护盖子。
5. 绝缘性能在清洁时应注意不破坏绝缘性能,定期检查固态继电器内部绝缘性能是否正常,如发现损坏应及时更换。
结束语以上就是固态继电器的安全操作以及保养规程,它们对于确保固态继电器的正常工作和延长使用寿命非常重要。
1、电阻的检测调零:选择合适的档位,两表笔短接。
选择正确的量程读出示值。
滑动变阻器、电位器的检测2、电解电容的检测用万用表估测电解电容的漏电电流用万用表的黑表笔接正极,红表笔接负极指针迅速向右摆动在慢慢回到原来的位之置指针不动时指示的电阻越大,漏电流越小测量点解电容的正负极假设某个端为正极用黑表笔接,另一端用红表笔去接观察表针摆动幅度并记录。
把电容放电,两表笔对接观察指针的摆动幅度并记录,比较两次指针摆动的幅度,摆动幅度小的假设正确. 方法二1)测量电解电容器的漏电电阻依照上述介绍的量程选择方法,选择万用表的合适量程,将红表笔接电解电容的负极,黑表笔接电解电容的正极,此时,表针向R为零的方向摆动,摆到一定幅度后,又反向向元穷大方向摆动,直到某一位置停下,此时指针所指的阻值便是电解电容器的正向漏电电阻,正向漏电电阻越大,说明电容器的性能越好,漏电流也越小。
然后进行放电(用万用表表笔将电容器两引线短路一下即可)在将万用表的红、黑表笔对调(红表笔接正极,黑表笔接负极),再进行测量,此时指针所指的阻值为电容器的反向漏电电阻,此值应比正向漏电电阻小些。
如测得的两漏电电阻值很小(几百千欧以下),则表明电解电容器的性能不良,不能使用。
检测电解电容器的方法如图1所示。
电解电容器的检测因为电解电容的容量较一般固定电容大得多,所以,测量时,应针对不同容量选用合适的量程。
根据经验,一般情况下,1~47μF间的电容,可用R×1k挡测量,大于47μF的电容可用R×100挡测量。
对于正、负极标志不明的电解电容器,可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻,记住其大小,然后进行放电(用万用表表笔将电容器两引线短路一下即可)在交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法,即黑表笔接的是正极,红表笔接的是负极。
(a)测量正向漏电阻;(b)测量反向漏电阻2)电解电容器正、负电极的判别电解电容器的正、负电极的判别方法主要是根据上列所述测量漏电电阻的方法。
固态继电器原理和应用电路固态继电器(SOLIDSTATE RELAYS),简写成“SSR”,是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”。
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类,它们分别在交流或直流电源上做负载的开关。
下面以交流型的SSR为例来说明它的工作原理:图1是它的工作原理框图,图1中的部件①-④构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件。
工作时只要在A、B上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能。
其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电)联系,以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。
触发电路的功能是产生合乎要求的触发信号,驱动开关电路④工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。
所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。
继电器测试方法范文继电器是一种电子设备,用于控制高功率电路的开关。
它通常由电磁线圈和一对电动触点组成。
在实际应用中,继电器经常需要进行测试,以确保其正常工作。
下面将介绍一些常用的继电器测试方法。
2.触点测试:接下来,测试继电器的触点是否正常工作。
触点是继电器的重要部分,应定期进行测试。
首先,将继电器的线圈连接到电源,并使用万用表测量触点的电阻。
应该得到一个稳定的低电阻值。
然后,使用继电器测试器或模拟信号通过继电器的输入端口来激活触点。
测试触点是否能够正常吸合和分离。
如果发现触点粘连或无法吸合,可能需要清洁或更换触点。
3.线圈电阻测试:继电器的线圈是电磁铁,通常由导线制成。
线圈电阻测试是判断继电器线圈是否正常的一种方法。
使用万用表将线圈的两个端子连接在一起,测量线圈的电阻。
将测量值与继电器的规格书中的额定电阻值进行比较。
如果电阻偏离太大,可能表示线圈损坏。
4.动作时间测试:动作时间是继电器从触点闭合到开启所需的时间。
通过测试继电器的动作时间可以了解继电器在不同条件下的响应能力。
使用继电器测试器或定时器启动继电器的线圈,并测量从激活线圈到触点闭合的时间。
将测量值与规格书中的动作时间进行比较,以确定继电器的工作性能。
5.线圈电压测试:继电器通常需要在特定的电压下工作。
使用万用表测量继电器线圈的电压,确保其与继电器的规格要求相匹配。
通过改变电压,可以测试继电器在不同电压下的工作性能。
6.绝缘电阻测试:为了确保继电器的安全性,绝缘电阻测试是必不可少的。
将万用表的两个探头连接到继电器的线圈和触点上,然后将测试电压应用于线圈和触点。
测量结果应该在规定范围内。
如果绝缘电阻值太低,表示继电器存在漏电问题,需要及时修复或更换。
7.跨触点检测:在一些情况下,继电器的触点可能会出现跨接现象,即正常情况下应该是开的触点却闭合了,或正常情况下应该是闭的触点却打开了。
为了检测触点的跨接情况,可以使用继电器测试器或模拟信号引入来激活继电器,并使用万用表检测其他触点是否关闭。
固态继电器工作原理详细介绍SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
有的公司SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容,正反馈到栅极。
如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。
单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。
由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。
增强型SSR在大功率应用场合,无论是感性负载还是阻性负载,耐电压、耐电流冲击及产品的可靠性,均超过普通固态继电器,并达到了进口产品的基本指标,是替代普通固态继电器的更新产品。
固态继电器的应用S系列固态继电器,HS系列增强型固态继电器、可以广泛用于:计算机外围接口装置,恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。
过零型随机型固态继电器-概述说明以及解释1.引言1.1 概述过零型随机型固态继电器是一种新型的电子开关设备,它采用固态器件代替传统的机械触点,实现电流的开关控制。
相比传统继电器,过零型随机型固态继电器具有更快的响应速度、更稳定的性能和更长的使用寿命。
过零型随机型固态继电器的工作原理基于固态器件的特性,其中最常见的器件是双向可控硅(Triac)和晶闸管(SCR)。
通过对输入信号的控制,固态继电器可以在交流电缺零点(即交流电信号经过零点时)或者任意阶段(通过随机相位控制)实现导通或截断电流。
这种工作方式使得继电器可以在交流电路中精确控制电流的流动,并且避免由于机械触点击穿时产生的火花和电弧。
过零型随机型固态继电器被广泛应用于各个领域,特别是需要对交流电流进行精确控制的场合。
例如,家用电器领域中的灯光调光器、电炉控制器和空调压缩机控制器等都可以采用过零型随机型固态继电器来替代传统的机械继电器。
此外,工业自动化、电能负荷控制和办公设备等领域也都可以受益于过零型随机型固态继电器的应用。
总之,过零型随机型固态继电器以其快速响应、稳定可靠的特点成为电子开关领域的重要组成部分。
随着科技的不断发展,固态继电器的性能和应用领域还将得到进一步拓展和优化,为电力控制和电子设备的发展提供更多的便利和可靠性。
1.2 文章结构文章结构是指本文的组织框架和内容布局。
本文的结构主要分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的。
在概述中,简要介绍过零型随机型固态继电器的概念和背景意义,以引起读者对该主题的兴趣。
在文章结构中,说明文章整体采用的组织框架,旨在使读者对本文的结构有一个整体的了解,并知道每个部分的内容。
在目的部分,明确指出本文的目的是为了详细介绍过零型随机型固态继电器的工作原理和应用领域。
正文部分主要包括过零型随机型固态继电器的工作原理和应用领域两个部分。
在工作原理部分,详细介绍过零型随机型固态继电器的工作原理、组成结构及其相关技术原理,以及工作原理对其在实际应用中的意义和影响。
固态继电器的接地检测原理
固态继电器的接地检测原理是基于继电器内部的电路设计和工作原理。
固态继电器通常由一个输入电路、一个输出电路和一个控制电路组成。
输入电路接收外部的控制信号,通过控制电路对输出电路进行控制。
输出电路则负责将外部负载与电源进行连接或断开。
在固态继电器的接地检测中,通过输入电路向控制电路提供信号,在控制电路中进行接地状态检测。
一般来说,接地状态检测可分为两种方式:有源接地和无源接地。
有源接地检测是指在输入电路中引入一个用于检测接地的信号源。
当系统接地正常时,接地信号源与地之间存在一定的电流或电压;而当系统接地异常时(如断线、接地电阻过高等),接地信号源与地之间的电流或电压会发生变化。
通过检测接地信号源的变化,可以判断系统的接地状态。
无源接地检测是指在输入电路中直接使用被测被保护设备的接地信号。
当系统接地中断或接地电阻过高时,被测设备的接地信号会发生变化,通过检测接地信号的变化,可以判断系统的接地状态。
综上所述,无论是有源接地检测还是无源接地检测,固态继电器的接地检测原理都是基于检测输入电路中的信号变化来判断系统的接地状态。
根据检测结果,固
态继电器可以根据预设的逻辑进行相应的操作,以保护系统的安全运行。
直流控直流固态继电器工作原理1.输入信号检测与放大:直流控直流固态继电器的输入信号通常是一个小的直流电压或电流信号。
首先,这个输入信号被控制器中的输入电路检测到。
然后,输入电路放大这个信号,并生成一个控制电压或电流的输出信号。
2.信号处理:控制器中的信号处理电路对输出信号进行处理,以满足继电器工作的要求。
这可能包括信号滤波、放大、电平转换、隔离等。
3.控制驱动:处理后的控制信号被传送到固态开关的控制端,在开关动作之前,驱动信号需要经过一定的保护功能。
-过压保护:如果控制信号的电压过高,控制器会保护电路,防止开关电流超过极限。
-过电流保护:如果控制信号的电流过大,控制器会断开电流,以保护继电器和负载。
-极性保护:控制信号的极性要正确,以确保继电器正常工作。
4.固态开关:当控制驱动信号到达固态开关时,开关会迅速由关断状态转变为导通状态,或者相反地从导通状态转变为关断状态。
-关断状态:当驱动信号低于开关的关断电压或电流时,开关会阻挡电流的流动,负载处于断开状态。
-导通状态:当驱动信号高于开关的导通电压或电流时,开关会允许电流通过,负载处于通断状态。
5.负载控制:当开关处于导通状态时,负载电流会通过继电器,使得继电器承受负载电压。
-当开关处于导通状态时,继电器的电阻很小,会导致电路中的电压下降很小。
-当开关处于关断状态时,继电器的电阻很大,会导致电路中的电压下降很大。
总之,直流控直流固态继电器通过控制器中的输入电路检测、放大和处理输入信号,然后通过固态开关的导通和关断状态控制负载电流的通断。
它具有响应快速、寿命长、抗震动、抗干扰、体积小、无噪音和无触点磨损等优点,广泛应用于自动化控制领域。
固态继电器的检测方法
1.识别输入、输出引脚兼测好坏
在交流固态继电器的壳体上,输入端一般标有“+”、“-”及“INPUT”字样,而输出端则不分正、负,但有的器件标有“LOAD”字样。
而对于直流固态继电器,一般在输入和输出端均标有“+”、“-”,有的器件还标有“IN”(输入)、“OUT”(输出)字样,以示区别。
用数字万用表判别输入、输入端时,可使用二极管档,分别对四个引脚进行正反向测试,其中必定能测出一对引脚间的电压值符合正向导通、反向截止的规律,即正向测量时显示“1.3~1.6V”,反向测试时显示溢出符号“1”。
据此便可判定这两个引脚为输入端,而在正向测量时,显示“1.3~1.6V”的一次测量,红表笔所接的是正极,黑表笔所接的则为负极。
对于直流固态继电器,找到输入端后,一般与其横向两两相对的便是输出端的正极和负极。
需要指出的是,有些直流固态继电器的输出端带有保护二极管,保护管的正极接固态二极管的负极,保护管的负极则是与固态继电器的正极相接,测试时要注意正确区分。
检测举例:
被测器件为一只JGTIFA型直流固态继电器,其外形和内部结构如图5-78所示。
它的输出端并接有保护二极管。
为叙述方便,将该器件的四个引脚分别标上①、②、③、④。
测试时,先区分输入端的两个引脚。
使用DT890A型数字万用表二极管档,对①、②、③、④进行正、反向测量
由测试数据可知,当红表笔接①脚,黑表笔接②脚时,仪表显示值为1381(1.381V),交换表笔测量时,仪表显示溢出符号为“1”;当红表笔接④脚,黑表笔接③时,仪表显示值为543(0.543V),交换表笔测量时,仪表显示溢出符号“1”;在其余的几种测试状态,仪表均显示溢出符号“1”。
由此不难得出结论:①、②脚为被测器件的直流输入端,①脚为正极,②脚为负极,“1.381V”是固态继电器内部发光二极管的正向压降;
③、④脚为直流输出端,③脚为正极,④脚为负极,“0.543V”是固态继电器输出端所并联的保护二极管的正向压降。
注意,对于输出端未有保护二极管的固态继电器,无论怎样交换表笔测量其③、④脚,仪表均显示溢出符号“1”。
使用不同型号的数字万用表测量固态继电器内部发光二极管时,有的仪表显示值有时只是瞬间闪出读数,接着便显示溢出符号“1”,遇到此情况,可反复交换表笔多测几次,直到得出测试结论。
2.检测带载能力
现以测试JGC-4F型AC-SSR为例,介绍检测固态继电器带负载能力的方法。
JGC-4F的外形及其检测接线如图5-79所示。
被测固态继电器的输入电压为DC5V,输出电压为AC25V,输出电流为2A。
测试步骤如下:
(1)使用DT899A型数字万用表的二极管档,先对①、②脚进行正、反向测量,仪表均显示溢出符号“1”;再对③、④脚进行正、反向测量,当红表笔接③脚,黑表笔接④脚时,仪表显示1524(1.524V),调换表笔测量时,仪表显示溢出符号“1”,由此说明③、④脚为输入端,③脚为正极,④脚为负极。
而①、②脚则是被测器件的交流输出端。
(2)参照图5-80(a)所示,使用一台DC5V稳压电源,将DT890A型数字万用表拨至2kΩ电阻档测量输出端的通、断电阻。
将S1闭合加电后,测得电阻值为1.343kΩ,表明内部双向晶闸管导通,此时能接通负载。
将S1断开时,仪表显示溢出符号“1”(电阻值为无穷大),说明被测器件关断,此时可切断负载。
注意,根据被测固态继电器型号的不同,所测得的输出端的通态电阻值也有所不同,其值的范围是比较大的,有的为几时欧,有的为几千欧。
输出端的通态电阻与输入电流IS有关。
在10~20mA范围内,输入电流IS越大,通态电阻越小。
IS值的大小取决于输入端所加直流电压的大小,但所加的输入电压值不得超过被测器件的额定输入电压值。
此外,若输入端直流电压的极性接反了,固态继电器是不能正常工作的。
(3)如图5-80(b)所示,将JGC-4F的输出端串上一只220V、60W的白炽灯泡,接入220V交流电源。
闭合S1时灯泡正常发光,断开S1时灯泡立即熄灭。
由此证明被测交流固态继电器JGC-4F的性能良好。
继电器一般其主要电气性能、参数指标有:额定工作电压、线圈绕组的直流电阻、吸合电流(电压)、释放电流(电压)以及电触点切换电压(电流)等。
继电器的型号规格比较繁杂,特别在平时无论是电子实验制作和设备检修,还是选购利用一些旧的拆卸继电器再使用,因有时不知道手中的继电器的工作电压、吸合电流、释放电流的具体数据,亦给制作维修和更换带来一定的难题。
为此,这里介绍利用万用表和直流电源串接的检测电路,即能对各型号小规格继电器的工作电压、电流迅速简便准确地加以判断测定,并给制作和维修及再利用带来很大方便。
测试电路准备一只10Ωk左右的电位器(最好采用线绕电位器,以利提高电路测试数据的正确性),直流电源可采用稳压电源,若无专用直流毫安电流表时,可利用万用表的直流电流档加以配合。
具体测试电路串接方法见图1所示。
将待测的继电器线圈绕组接入测试电路,直流电源送入25~30V电压,当接通直流电压后,此时待测的继电器的触点若立即产生吸合动作,这时应把直流电源电压适当略调低一些,直至当接通电源的瞬间,待测继电器的触点不应该立即产生吸合动作为止。
这时应慢慢调节电位器的电阻值(减小阻值或者增大阻值均可),此时万用表的直流毫安表已显示读数,若电位器调节至某一电阻值时,继电器的触点即产生吸合动作,那么此时万用表上显示的直流毫安值读数,便就是继电器原有的吸合电流。
如万用表显示读数为10mA处,即可证实该待测继电器的实际工作吸合电流为10mA.当然,一般来说继电器的工作电流要比实际吸合电流大得多,通常情况下,工作电流应是吸合电流的二倍左右。
当然,我们在整个测试过程中,可反复进行调测试几次,因为每次测试的数据都会存在一定的差异,所以在进行多次测试中求出相接近的几个数值为确定数据。
当已知测定继电器的吸合电流后,便可测试继电器的释放电流,即当继电器触点产生吸合动作后,再慢慢旋动电位器的阻值(应增大电位器阻值),待调节至继电器原吸合的触点在释放的瞬间,立即停止电位器的转动,此时万用表上的显示读数便是继电器的正常释放电流值。
如此时的电流指示为4.8mA,那么原来吸合时触点瞬间释放时,该电流值便是该继电器的正确释放电流值。
当然,我们在实际应用中还应注意的是:继电器其释放电流与吸合电流间的倍差值,特别对于一些高灵敏度的继电器而言,其继电器的释放电流大约是吸合电流的0.6~0.8倍左右,而对于常用的密封型小型继电器其释放电流大约是吸合电流的0.3~0.6倍左右。
如某继电器的释放电流是吸合电流的0.1倍左右,那则证明该继电器已不能在电路中使用。
其道理很简单,因为继电器的电气性能很差,若一旦在电器电路中使用,万一产生电源断电后,继电器内的衔铁仍会吸合住电极触点不释放,即会造成电路内自动切换功能系统的失灵。
当我们已知道继电器的吸合电流后,要测定其继电器的工作电压值是方便的。
将万用表拨至R电阻档位,测量出继电器绕组线包的电阻值后,用欧姆定律加以换算后便可知道具体数值。
如某继电器的绕组电阻值为100Ω,而吸合电流为10mA,那么通过换算便知该继电器的工作电压约在10V左右。
