固态继电器工作原理和接线图固态继电器(Solid State Relay,简称 SSR)是一种在电路中能够替代传统电磁继电器的电器开关设备。
SSR利用固体半导体器件和电子控制电路代替了传统电磁继电器中的电磁绕组,使其具有更快的开关速度、更长的寿命和更低的电磁干扰等优点。
工作原理固态继电器主要由输入控制电路、输出驱动电路和负载控制电路组成。
其工作原理如下: 1. 输入控制电路接收外部控制信号后,通过控制电路中的光电耦合器转换成内部控制信号。
2. 内部控制信号驱动输出驱动电路,激活固体三极管或MOS场效应管等半导体器件。
3. 输出驱动电路中的半导体器件工作时,将负载端回路打通,实现对负载的开关控制。
接线图示例下面是一个常见的固态继电器接线图示例:+---------+ +---------+| | | |----| Load |------| Relay |----| | | |+---------+ +---------+| ||---------------|--------------------- Load| |+-----+ +-----+| | | || +--+ +--+ || | | |+--| Control In +--+| |+---------------+在上图中,Load为负载,Relay为固态继电器,Control In为控制输入端。
通过外部控制信号加在Control In端,可以控制固态继电器的工作状态,对Load进行开关控制。
固态继电器工作原理简单清晰,能够有效取代传统电磁继电器在许多电路控制中的应用,提高了电气设备的可靠性和控制效果。
固态继电器的分类与工作原理固态继电器(SSR)是一种无触点、无噪音、高速开关、寿命长的电子开关装置,与传统电磁继电器相比具有体积小、重量轻、响应快、抗振动等优点。
它的分类可以根据输入电流类型、输出载荷类型以及控制方式等方面进行。
1.根据输入电流类型分类-直流输入类型:直流输入固态继电器可以将直流驱动信号转换为交流负载控制信号。
直流继电器由控制触发器、调压电路、输出保护电路、输出控制电路和窗口触发电路组成。
它能够实现在直流电路中实现比较复杂的控制功能。
-交流输入类型:交流输入固态继电器可以将交流驱动信号转换为交流或直流负载控制信号。
交流继电器由红外控制电路、输出电路以及输出光电耦合器电路组成。
它以交流信号作为控制信号,从而能够在交流电路中实现控制功能。
2.根据输出载荷类型分类-交流载荷:交流输出固态继电器用于控制交流电路中的负载,其输出通常是一个绝缘的三相电流输出。
它具备断电自保护功能,既能忍受大电流冲击,又能提供可靠的操作和保护。
-直流载荷:直流输出固态继电器用于控制直流电路中的负载,其输出通常是一个n极PNP型半导体开关。
它可以实现高度可靠的开关操作,并可有效地限制负载电流。
3.根据控制方式分类-零电压传导型:零电压传导型固态继电器与零电压交流开关相连,控制开关管的导通和关断。
它在交流负载开关过程中的开关过渡状态几乎没有噪音,对负载有较好的保护作用。
-非零电压传导型:非零电压传导型固态继电器在交流负载开关过程中有电压过渡状态,可能会产生一定噪音。
它的响应速度比零电压传导型快,并且能承受更高的负载电流。
具体的工作过程如下:1.输入信号检测:输入信号可以是电压、电流或其他形式的信号。
固态继电器的输入端对这个信号进行检测,并将其转换为控制信号。
2.控制信号输出:控制信号被传递到触发电路,触发电路根据控制信号的特性来产生控制电流或电压。
3.开关控制:控制电流或电压被输入到开关电路,开关电路对负载进行控制。
固态继电器工作原理
固态继电器是一种集电器和电子器件的组合装置,由输入控制部分、输出控制部分和隔离部分组成。
其工作原理主要包括以下几个方面:
1. 输入控制部分:固态继电器的输入端通常为一个LED,当
给LED加上足够的电压时,LED会发光。
这个电压可以通过
串联的电阻来控制。
当LED发光时,输入控制部分会被激活。
2. 输出控制部分:输入控制部分的激活会导致输出控制部分的晶体管(也称为光敏晶体管)工作。
这个晶体管通常由一对
PN结组成,当输入控制部分被激活时,LED发出的光会经过
隔离部分照射到晶体管的基极上,使得PN结处的电阻发生变化。
这个变化会引起输出电路的电流变化。
例如,当晶体管导通时,输出电路的电流会通过,当晶体管截止时,输出电路的电流会断开。
3. 隔离部分:固态继电器的输入和输出部分通常通过一个绝缘材料隔离,以防止输入和输出之间的电信号相互干扰。
这样的隔离部分通常使用光耦的形式,通过光的传导来实现输入和输出之间的电隔离。
综上所述,固态继电器的工作原理是通过LED的发光和光敏
晶体管的控制来实现输入和输出之间的电隔离和电流控制。
固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。
主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入,个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。
高频变压器耦合,是在一定的输入电压下,形成约10MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。
目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。
固态继电器的作用及原理
1 固态继电器
固态继电器(Solid State Relay,SSR)是实现不同电路间信号互
联的新型元件,它也被称为固态转换器,它采用半导体而不是传统继
电器的磁性元件进行作动,具有可靠性高、消耗电力小、响应速度快、可半永久性安装和易维护等特点。
通常具有多种电路,可以直接与微
机接口,实际应用非常广泛。
2 工作原理
固态继电器是将低电压信号控制转换成高压信号的元件,由四部
分组成:控制电路,输入终端,特殊功能及继电器开关部件。
在一般条件下,控制电路和输入终端会实现低电压信号通过后,
立即出现高电压,继电器片的接点断开,从而实现控制电路的双向切换,达到控制的目的。
3 应用
由于固态继电器具有体积小、节能、稳定性好等特点,因此在很
多工业无线传输系统中应用非常广泛,包括与智能能耗控制系统、温
控系统、智能化报警系统、自动控制及监测系统等的连接。
它也通常
用于各种家用电器的自动控制系统,如电视机、洗衣机等,同时还能
用于照明控制系统、电梯控制系统、印刷机控制系统、空调控制系统
等的应用。
固态中间继电器工作原理固态继电器是一种将电子器件与固态电子技术相结合的新型继电器。
相比传统的机械继电器,固态继电器具有无触点、高速开关、寿命长、耐振动等特点,因此在工业自动化控制、电力电能监测和其他领域得到广泛应用。
下面将详细介绍固态中间继电器的工作原理。
固态中间继电器的核心是一对互补的MOSFET(金属-氧化物-半导体场效应晶体管),分别被称为pMOSFET和nMOSFET。
这两个MOSFET在工作过程中的导通与关闭状态相反,通过这对互补的MOSFET可以实现输入电路到输出电路的电隔离。
固态中间继电器通常还配备有一个控制电路,用来控制MOSFET的开关状态。
1.输入信号检测:固态中间继电器通过输入端接收控制信号,当输入信号为低电平(通常为0V)时,控制电路检测到输入信号为低电平,并将pMOSFET导通,nMOSFET关闭;当输入信号为高电平(通常为5V或24V)时,控制电路检测到输入信号为高电平,并将pMOSFET关闭,nMOSFET导通。
2.过流保护:当输出电流超过设定值时,固态中间继电器会自动切断输出电路,起到过流保护的作用。
过流保护一般通过电流传感器来实现,当输出电流超过设定值时,电流传感器会检测到异常电流,并将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET导通,从而切断输出电路。
3.过温保护:固态中间继电器还具有过温保护功能,当温度超过设定值时,继电器会自动切断输出电路,以保护继电器和其他设备的安全。
过温保护一般通过温度传感器来实现,当温度传感器检测到温度超过设定值时,将异常信号发送给控制电路,控制电路会将pMOSFET关闭,nMOSFET 导通,切断输出电路。
4.输出电流控制:固态中间继电器还可以根据需要对输出电流进行控制。
输出电流控制一般通过控制电路来实现,控制电路可以根据输入信号和输出电流的反馈信号来调节输出电流的大小。
通过以上工作原理,固态中间继电器可以实现对输出电路的精确控制和保护功能。
ssr固态继电器工作原理SSR固态继电器(Solid-State Relay)是一种使用半导体器件来实现电气隔离和电路开关的电子元件。
相比传统的机械继电器,SSR 具有响应速度快、寿命长、体积小、耐振动、无噪音等优点。
本文将从SSR固态继电器的工作原理、结构组成和应用领域等方面进行详细介绍。
一、工作原理SSR固态继电器的工作原理基于半导体器件的导通与截止特性。
它由输入控制电路和输出功率电路两部分组成。
输入控制电路接收外部的控制信号,通过对控制电路中的半导体器件进行驱动,使得输出功率电路中的半导体器件导通或截止,从而实现对输出电路的控制。
具体来说,输入控制电路通常由光耦隔离器、驱动电路和触发电路组成。
当输入控制信号到达时,光耦隔离器将信号光电转换,驱动电路将光电信号转换为电流或电压信号,进而通过触发电路对输出功率电路进行控制。
输出功率电路由半导体器件(如晶闸管、三极管)和负载组成。
当输入控制电路中的半导体器件导通时,输出功率电路中的半导体器件也将导通,从而使得负载得到电源的供电;当输入控制电路中的半导体器件截止时,输出功率电路中的半导体器件也将截止,负载将不再接收电源供电。
二、结构组成SSR固态继电器的基本结构通常包括输入控制电路、输出功率电路和隔离层。
其中,输入控制电路主要负责接收和处理外部的控制信号;输出功率电路主要负责对负载进行电源的控制;隔离层则起到隔离输入控制电路和输出功率电路的作用,保证两者之间的电气隔离。
在输入控制电路中,光耦隔离器起到了关键作用。
光耦隔离器通常由发光二极管(LED)和光敏三极管(光电晶体管)构成。
当输入控制信号到达时,LED被激活,发出特定的光信号;光敏三极管根据接收到的光信号的强弱,产生相应的电流或电压信号。
输出功率电路中的半导体器件通常由晶闸管或三极管构成。
晶闸管具有导通电流大、耐压能力强的特点,适用于大功率负载的控制;而三极管则适用于小功率负载的控制。
这些半导体器件能够通过输入控制电路的驱动来实现导通或截止状态,从而控制负载的电源供应。
固态继电器的工作原理及介绍引言继电器是电气控制系统中常用的一种电器设备,用于控制电路的开关与闭合。
传统的继电器使用电磁线圈和机械触点来实现电路的控制,然而,这种机械式继电器存在着寿命短、易磨损、噪音大等问题。
为了克服这些问题,固态继电器(SSR)应运而生。
本文将介绍固态继电器的工作原理及其应用。
一、固态继电器的原理1. 电气隔离固态继电器采用了半导体器件和光电耦合技术,取代了传统的机械触点。
固态继电器内部包含两个主要部分:输入端和输出端。
输入端与控制电路相连,输出端与被控制电路连接。
输入端使用光电耦合器件将控制信号转化为光信号,通过绝缘隔离技术,使输入和输出端实现了电气隔离,避免了电气干扰和电弧产生。
2. 半导体开关固态继电器的关键部分是半导体开关。
在固态继电器的输出端,通过控制电流的调节,可以使半导体开关从关断状态切换到导通状态,从而实现对被控制电路的开和关。
半导体开关的导通能力较弱,通常用来控制小功率的电路。
如果需要控制大功率的电路,可以通过并联连接多个固态继电器实现。
3. 零电压开关固态继电器采用了零电压开关技术,即在每个周期的交流电压正交点(通过零电压检测电路)切断电流,以降低电流切换时产生的电弧和噪音。
这不仅延长了固态继电器的寿命,还提高了系统的可靠性和稳定性。
二、固态继电器的优势1. 高可靠性固态继电器没有机械活动部件,避免了传统继电器容易磨损和寿命短的问题。
相比之下,固态继电器具有更长的寿命和更高的可靠性。
此外,固态继电器的零电压开关技术还能减轻设备的损耗和维护成本。
2. 低噪音传统的机械继电器在工作时会发出嗒嗒的噪音,而固态继电器无噪音无振动,提供了更加安静的工作环境。
3. 快速响应时间固态继电器由于无机械动作,可以实现快速的开关速度和响应时间,提高了系统的控制精度。
4. 小体积由于固态继电器采用集成化设计,其体积相比传统继电器更小,更容易安装在狭小的空间内。
5. 良好的环境适应性固态继电器采用半导体器件,具有耐振、耐冲击、抗污染等优点,适用于各种恶劣的工作环境。

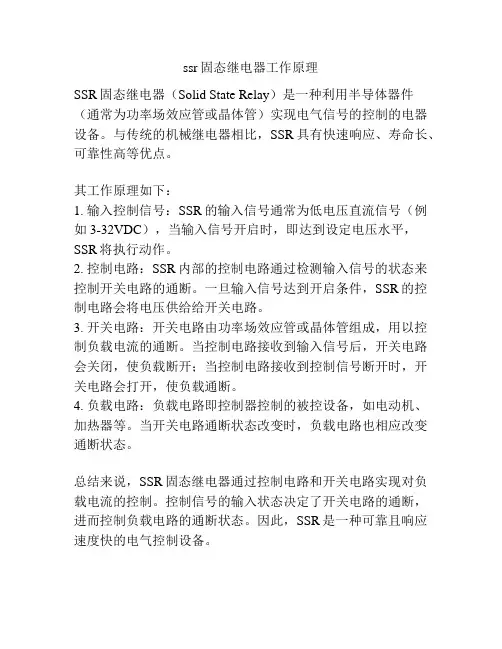

ssr固态继电器工作原理
SSR固态继电器(Solid State Relay)是一种利用半导体器件(通常为功率场效应管或晶体管)实现电气信号的控制的电器设备。
与传统的机械继电器相比,SSR具有快速响应、寿命长、可靠性高等优点。
其工作原理如下:
1. 输入控制信号:SSR的输入信号通常为低电压直流信号(例如3-32VDC),当输入信号开启时,即达到设定电压水平,SSR将执行动作。
2. 控制电路:SSR内部的控制电路通过检测输入信号的状态来控制开关电路的通断。
一旦输入信号达到开启条件,SSR的控制电路会将电压供给给开关电路。
3. 开关电路:开关电路由功率场效应管或晶体管组成,用以控制负载电流的通断。
当控制电路接收到输入信号后,开关电路会关闭,使负载断开;当控制电路接收到控制信号断开时,开关电路会打开,使负载通断。
4. 负载电路:负载电路即控制器控制的被控设备,如电动机、加热器等。
当开关电路通断状态改变时,负载电路也相应改变通断状态。
总结来说,SSR固态继电器通过控制电路和开关电路实现对负载电流的控制。
控制信号的输入状态决定了开关电路的通断,进而控制负载电路的通断状态。
因此,SSR是一种可靠且响应速度快的电气控制设备。
1.什么是固态继电器,有什么优缺点?固态继电器(亦称固体继电器)英文名称为Solid State Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
固态继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降(需相应散热措施),有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。
2.固态继电器可应用于哪些场合?固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型?交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3—32V)的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别?过零型SSR用作“开关”切换(从“开关”切换功能而言即等同于普通的继电器或接触器),我们通常讲的固态继电器多数都为过零型(过零型SSR只能“开关”不能“调压”)。
随机型SSR主要用于“斩波调压”(但随机型SSR的控制信号必须为与电网同步且上升沿可在0°-180°范围内改变的方波信号时才能实现调压,单一电压信号或0-5V的模拟信号并不能使其调压,从“调压”功能的角度讲随机型SSR 完全不同于普通的继电器或接触器)。
固态继电器工作原理
固态继电器是一种利用固态器件(如半导体器件)来实现电气
控制的装置,它的工作原理与传统的电磁继电器有所不同,但同样
具有很高的可靠性和长寿命。
固态继电器主要由输入电路、输出电
路和触发电路组成,下面我们来详细了解一下其工作原理。
首先,固态继电器的输入电路通常由光耦隔离器件构成,当外
部输入信号加到光耦器件上时,光耦器件内的光敏二极管会被激发,产生一定的电流,进而激活光敏三极管,使得输出端产生对应的电
压信号。
这种光耦隔离的设计可以有效地隔离输入信号和输出信号,保证了控制的稳定性和安全性。
其次,固态继电器的输出电路通常由功率半导体器件(如晶闸管、场效应管等)构成,当输入信号激活光耦隔离器件后,输出端
的功率半导体器件会被触发,从而导通输出电路,实现对负载的控制。
与传统的电磁继电器相比,固态继电器的输出电路不需要机械
触点,因此具有更快的响应速度和更小的触发功率。
最后,固态继电器的触发电路通常由数字电路或模拟电路构成,用于对输入信号进行处理和控制。
触发电路的设计可以根据具体的
应用需求进行优化,例如可以实现过压、过流、过温等保护功能,以确保固态继电器的安全可靠运行。
总的来说,固态继电器的工作原理是利用光耦隔离器件接收输入信号,通过触发电路对输出端的功率半导体器件进行控制,从而实现对负载的电气控制。
相比传统的电磁继电器,固态继电器具有响应速度快、寿命长、抗干扰能力强等优点,因此在工业控制、电力电子、自动化设备等领域得到了广泛的应用。
固态继电器的工作原理虽然复杂,但是通过合理的设计和优化,可以实现更稳定、更可靠的电气控制,为现代工业的发展提供了重要的支持。
固态继电器原理及应用电路固态继电器(Solid State Relay,简称SSR)是一种集电器和控制器为一体的开关装置。
与传统的电磁继电器相比,固态继电器不使用机械组件,而是使用半导体器件来实现开关功能。
固态继电器的原理和应用电路如下:一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。
输入电路通常由一个光电耦合器组成,光电耦合器将外界信号转化为光信号。
输出电路通常由一对串联的晶闸管或三端可控硅器件组成,用于控制电流或电压的通断。
1.输入电路固态继电器的输入电路通常由光电耦合器构成,其作用是将外界的控制信号转换为光信号。
光电耦合器有两个重要的部分,发光二极管(LED)和光敏电阻(光敏晶体管、光敏三极管或光敏场效应晶体管)。
当输入信号电压加到LED两端时,LED就会发光,而光敏电阻(或光敏晶体管等)将光信号转化为电流信号,以操控输出电路。
2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。
晶闸管和三端可控硅器件都是一种半导体器件,在输入控制信号的作用下,可以实现电流或电压的通断控制。
晶闸管的输出电流由其控制极的控制电流决定,三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。
3.隔离电路为了保证输入电路和输出电路之间的电气隔离,防止输入和输出端引脚之间的电气回路,固态继电器通常会设计隔离电路,用于隔离输入电路和输出电路。
二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中,固态继电器可应用于PLC、DCS等工控系统中。
它可以实现工业设备的自动化控制和信号处理,提高生产效率和安全性。
4.电子仪器总结:固态继电器是一种通过半导体器件实现开关功能的继电器。
它不使用机械组件,具有抗震动和抗振动的特点,适用于各种电力控制和信号处理系统。
其原理主要涉及输入电路和输出电路,通过光电耦合器将外界信号转换为光信号,再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。
工业级固态继电器工作原理
固态继电器是一种电子开关设备,用来控制电路的开关。
工业级固态继电器是
指能够在工业环境下稳定运行的固态继电器,具有更高的可靠性和耐用性。
本文将介绍工业级固态继电器的工作原理。
简介
工业级固态继电器由一个输入控制电路和一个输出功率电路组成。
输入控制电
路通常采用光耦隔离技术,用来接收外部控制信号,并控制输出功率电路的导通和截止。
输出功率电路则由一对双向可控硅(Triac)或晶闸管组成,用来实现电路
的开关功能。
工作原理
1.当输入控制电路接收到一个适当的控制信号时,内部光耦隔离器件将
被激活,导通输出功率电路。
2.输出功率电路中的双向可控硅或晶闸管将闭合,使电路通电,负载开
始工作。
3.当控制信号消失时,输入控制电路停止输出,光耦隔离器件不再激活,
输出功率电路断开,电路断开,负载停止工作。
4.由于固态继电器不含机械部件,因此具有快速开关速度、低噪音和长
寿命等特点。
同时,固态继电器还具有较高的绝缘强度和抗干扰能力,适用于工业领域的各种复杂环境。
应用领域
工业级固态继电器广泛应用于工业自动化控制系统中,如温度控制、照明控制、电机控制等。
另外,由于固态继电器具有较高的可靠性和寿命,还被广泛应用于医疗设备、通信设备等领域。
总结
工业级固态继电器是一种重要的电子开关设备,通过内部控制电路和输出功率
电路实现电路的开关控制。
其工作原理简单清晰,具有快速、可靠、耐用等特点,适用于各种工业场景。
以上便是工业级固态继电器的工作原理介绍,希望对您有所帮助。
固态继电器的分类与工作原理固态继电器是一种电气开关装置,用于控制电流和电压的流向,实现电路的分流、分流和隔离。
相对于传统的机械继电器,固态继电器没有机械触点,具有较高的可靠性、长寿命和快速的开关速度。
本文将介绍固态继电器的分类和工作原理。
1.单向导通型:固态继电器只能导通于一个方向,无法逆向导通。
2.双向导通型:固态继电器可以双向导通,即可将电流从两个方向传导,具有更大的灵活性。
3.交流型固态继电器:用于交流电路的控制,可以实现对交流电流的开关控制。
4.直流型固态继电器:用于直流电路的控制,可以实现对直流电流的开关控制。
1.光电耦合器工作原理:光电耦合器是固态继电器中的关键组件,它能够将电信号转化为光信号,实现电路之间的隔离。
光电耦合器由发光二极管(LED)和光敏三极管(光控晶体管)组成。
当输入电流通过LED时,LED产生光信号,该光信号照射到光敏三极管上,使其发生光电转换,产生电流信号。
2.继电器驱动芯片:固态继电器的继电器驱动芯片主要负责将光电耦合器转换的电流信号放大,以控制其他器件的工作状态。
当光电耦合器输出的电流信号达到一定阈值时,继电器驱动芯片放大该信号,并将其转换为高电平或低电平信号,以控制后续电路的开关状态。
3.三极管工作原理:具有功放功能的三极管用于驱动输出负载。
当继电器驱动芯片输出高电平时,三极管处于导通状态,负载电路就会形成通路,电流可以流动。
当继电器驱动芯片输出低电平时,三极管不导通,负载电路就会中断,电流无法流动。
4.辅助电路:总结:固态继电器是一种可靠、高效的电气开关装置,通过光电耦合器、继电器驱动芯片和三极管的协同工作,实现对电流和电压的控制。
不同类型的固态继电器适用于不同的电路需求,广泛应用于自动化控制、机械设备和电子设备等领域。
固态继电器工作原理固态继电器(Solid State Relay,SSR)是一种电子器件,用于控制高电压或高电流的开关操作。
与传统的机械继电器相比,固态继电器没有机械运动部件,因此具有更快的响应时间、更长的寿命和更低的噪音。
首先介绍功率半导体开关。
在固态继电器内部,通常使用两个功率半导体器件:二极管和晶体管。
二极管通常由半导体材料制成,具有单向导电特性,用于让电流只能在一个方向上流动。
而晶体管是一种控制电流流动的器件,通过基极(输入端)上的电流来控制射极(输出端)上的电流。
通过将二极管和晶体管组合在一起,可以实现对电流进行控制。
接下来是光电耦合器。
光电耦合器是一种能将电信号转换成光信号的器件。
它主要由一个发光二极管和一个光敏三极管组成。
当发光二极管上通电时,会发出光。
而光敏三极管则是通过光信号来控制其电流流动的器件。
通过光电耦合器,固态继电器可以实现输入信号和输出信号之间的电隔离。
当输入信号施加在固态继电器的输入端时,发光二极管开始发光。
该光信号被传输到输出端的光敏三极管上,引发光敏三极管中的输出电流。
输出电流流过晶体管的基极,进而控制晶体管中的电流流动。
当晶体管导通时,控制固态继电器输出口的功率半导体开关也开始导通,电流可以从固态继电器的输出端口流入负载(如电机、加热器等)。
通过控制输入信号的电流大小,可以有效地控制输出端口的电流流动。
1.响应时间短:由于固态继电器没有机械运动部件,因此在控制输入信号变化时,可以迅速地改变输出端的状态。
2.寿命长:由于没有机械运动部件,因此固态继电器的寿命通常比机械继电器更长。
3.噪音低:固态继电器没有机械开关的噪音,工作时非常安静。
4.可靠性高:固态继电器采用半导体器件,没有因磨损带来的可靠性问题。
5.电隔离性强:输入信号和输出信号之间通过光电耦合器进行隔离,可以有效地避免电信号干扰。
固态继电器常用于需要频繁开关或需要更高可靠性的应用中,如自动控制系统、工业自动化等。
固态继电器工作原理
固态继电器是一种电气开关,它不同于传统的电磁继电器,没有机械零部件,而是通过半导体器件来实现电气控制。
固态继电器具有响应速度快、寿命长、抗干扰能力强等优点,因此在工业自动化控制领域得到了广泛应用。
本文将介绍固态继电器的工作原理,希望能对大家有所帮助。
固态继电器的工作原理主要涉及到两个关键部分,输入控制电路和输出负载电路。
输入控制电路通常由光耦隔离器件和触发电路组成,光耦隔离器件可以将输入信号与输出信号进行隔离,保证输入信号不会对输出信号产生干扰。
触发电路则负责对输入信号进行处理,当输入信号满足一定条件时,触发电路将产生相应的控制信号,从而激活输出负载电路。
输出负载电路是固态继电器的另一个重要部分,它通常由功率半导体器件(如晶闸管、三极管等)组成。
当控制信号激活时,输出负载电路将导通,从而实现对负载的电气控制。
与传统的电磁继电器相比,固态继电器在输出负载电路上具有更快的响应速度和更高的可靠性。
固态继电器的工作原理还涉及到一些关键参数,如触发电流、负载电流、继电器阻抗等。
触发电流是指激活固态继电器所需要的最小电流,负载电流则是指继电器可以控制的最大电流。
继电器阻抗则是指继电器在导通状态下的电阻大小,它直接影响到继电器的发热和功率损耗。
总的来说,固态继电器的工作原理是基于半导体器件的电气控制原理,通过输入控制电路和输出负载电路的配合,实现对电气负载的可靠控制。
固态继电器具有快速、可靠、耐用的特点,因此在工业控制系统中得到了广泛的应用。
希望本文对固态继电器的工作原理有所帮助,谢谢阅读!。
什么是固态继电器及固态继电器的原理1.什么是固态继电器,有什么优缺点?固态继电器(亦称固体继电器)英文名称为Solid State Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
固态继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降(需相应散热措施),有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。
2. 固态继电器可应用于哪些场合?固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型?交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别?过零型SSR用作“开关”切换(从“开关”切换功能而言即等同于普通的继电器或接触器),我们通常讲的固态继电器多数都为过零型(过零型SSR只能“开关”不能“调压”)。
固态继电器介绍及工作原理1.什么是固态继电器,有什么优缺点?固态继电器(亦称固体继电器)英文名称为Solid State Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
固态继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降(需相应散热措施),有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。
2. 固态继电器可应用于哪些场合?固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型?交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别?过零型SSR用作“开关”切换(从“开关”切换功能而言即等同于普通的继电器或接触器),我们通常讲的固态继电器多数都为过零型(过零型SSR只能“开关”不能“调压”)。
随机型SSR主要用于“斩波调压”(但随机型SSR的控制信号必须为与电网同步且上升沿可在0°-180°范围内改变的方波信号时才能实现调压,单一电压信号或0-5V的模拟信号并不能使其调压,从“调压”功能的角度讲随机型SSR 完全不同于普通的继电器或接触器)。
有一点必须强调,各类调压模块或固态继电器内部作为输出触点的器件均为可控硅,且都是依靠改变可控硅导通角来达到“调压”的目的,故输出的电压波形均为“缺角”的正弦波(不同于自耦调压器输出的完整正弦波),因此存在高次谐波,有一定噪音,电网有一定“污染”(国内外同类产品均相同,这是由斩波调压原理决定的)。
固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。
主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入,个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。
高频变压器耦合,是在一定的输入电压下,形成约10MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。
目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。
相对于以往的“线圈—簧片触点式”继电器(Electromechanical Relay, EMR),SSR没有任何可动的机械零件,工作中也没有任何机械动作,具有超越EMR的优势,如反应快、可靠度高、寿命长(SSR的开关次数可达108"109次,比一般EMR的106高出百倍)、无动作噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性。
这些特点使SSR在军事、化工、和各种工业民用电控设备中均有广泛应用。
固态继电器的控制信号所需的功率极低,因此可以用弱信号控制强电流。
同时交流型的SSR采用过零触发技术,使SSR可以安全地用在计算机输出接口,不会像EMR那样产生一系列对计算机的干扰,甚至会导致严重当机。
比较常用的是DIP封装的型式。
控制电压和负载电压按使用场合可以分成交流和直流两大类,因此会有DC-AC、DC-DC、AC-AC、AC-DC四种型式,它们分别在交流或直流电源上做负载的开关,不能混用.按负载电源的类型不同可将SSR分为交流固态继电器(AC—SSR)和直流固态继电器(DC—SSR)。
AC—SSR是以双向晶闸管作为开关器件,用来接通或断开交流负载电源的固态继电器。
AC—SSR的控制触发方式不同,又可分为过零触发型和随机导通型两种。
过零触发型AC—SSR是当控制信号输入后,在交流电源经过零电压附近时导通,故干扰很小。
随机导通型AC—SSR则是在交流电源的任一相位上导通或关断,因此在导通瞬间可能产生较大的干扰。
工作原理过零触发型AC—SSR为四端器件,其内部电路如图1所示。
1、2为输入端,3、4为输出端。
R0为限流电阻,光耦合器将输入与输出电路在电气上隔离开,V1构成反相器,R4、R5、V2和晶闸管V3组成过零检测电路,UR为双向整流桥,由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲,R3、R7为分流电阻,分别用来保护V3和V4,R8和C组成浪涌吸收网络,以吸收电源中带有的尖峰电压或浪涌电流,防止对开关电路产生冲击或干扰。
要指出的是所谓“过零”并非真的必须是电源电压波形的零处,而一般是指在10~25V或-(10~25)V区域内进行触发,如图2所示。
图中交流电压分三个区域,Ⅰ区为-10V~+10V范围,称为死区,在此区域中加入输入信号时不能使SSR导通。
Ⅱ区为10~25V和-(10~25)V范围,称为响应区,在此区域内只要加入输入信号,SSR立即导通。
Ⅲ区为幅值大于25V的范围,称为抑制区在此区域内加入输入信号,SSR的导通被抑制。
当输入端未加电压信号时,光耦合器的光敏晶体管因未接收光而截止,V1饱和,V3和V4因无触发电压而截止,此时SSR关闭。
当加入输入信号时,光耦合器中的发光二极管发光,光敏晶体管饱和,使V1截止。
此时若V3两端电压在-(10~25)V或10~25V范围内时,只要适当选择分压电阻R4和R5,就可使V2截止,这样使V3触发导通,从而使V 4的控制极上得到从R6→UR→V 3→UR→R7或反方向的触发脉冲,而使V4导通,使负载接通交流电源。
而若交流电压波形在图2中的Ⅲ区内时,则因V2饱和而抑制V3和V4的导通,而使SSR被抑制,从而实现了过零触发控制。
由于10~25V幅值与电源电压幅值相比可近似看作“零”。
因此,一般就将过零电压粗略地定义为0~±25V,即认为在此区域内,只要加入输入信号,过零触发型AC—SSR都能导通。
当输入端电压信号撤除后,光耦合器中的光敏晶体管截止,V1饱和,V3截止,但此时V4仍保持导通,直到负载电流随电源电压减小到小于双向晶闸管的维持电流时,SSR才转为截止。
SSR的输出端器件可分为双向晶闸管和两只单向晶闸管反并联形式。
若负载为电动机一类的感性负载,则其静态电压上升率dv/dt是一个重要参数。
由于单向晶闸管静态电压上升率(200V/μs)大大高于双向晶闸管的换向指标(10V/μs),因此若采用两只大功率单向晶闸管反并联代替双向晶闸管,一方面可提高输出功率;另一方面也可提高耐浪涌电流的冲击能力,这种SSR称为增强型SSR。
选型使用时应注意事项在选用小电流规格印刷电路板使用的固态继电器时,因引线端子为高导热材料制成,焊接时应在温度小于250℃、时间小于10S的条件下进行,如考虑周围温度的原因,必要时可考虑降额使用,一般将负载电流控制在额定值的 1/2以内使用。
各种负载浪涌特性对SSR的选择,许多被控负载在接通瞬间会产生很大的浪涌电流,由于热量来不及散发,很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪涌特性进行分析,然后再选择继电器。
使继电器在保证稳态工作前提下能够承受这个浪涌电流,选择时可参考表2各种负载时的降额系数(常温下)。
如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场合工作时,则应在表2的基础上再乘以0.6以确保工作可靠。
一般在选用时遵循上述原则,在低电压要求信号失真小可选用采用场效应管作输出器件的直流固态继器;如对交流阻性负载和多数感性负载,可选用过零型继电器,这样可延长负载和继电器寿命,也可减小自身的射频干扰。
如作为相位输出控制时,应选用随机型固态继电器。
使用环境温度的影响,固态继电器的负载能力受环境温度和自身温升的影响较大,在安装使用过程中,应保证其有良好的散热条件,额定工作电流在10A 以上的产品应配散热器,100A以上的产品应配散热器加风扇强冷。
在安装时应注意继电器底部与散热器的良好接触,并考虑涂适量导热硅脂以达到最佳散热效果。
如继电器长期工作在高温状态下(40℃~80℃)时,用户可根据厂家提供的最大输出电流与环境温度曲线数据,考虑降额使用来保证正常工作。
D 过流、过压保护措施,在继电器使用时,因过流和负载短路会造成SSR内部输出可控硅永久损坏 ,可考虑在控制回路中增加快速熔断器和空气开关予以保护型(选择继电器应选择产品输出保护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高dv/dt耐量);也可在继电器输出端并接 RC吸收回路和压敏电阻(MOV)来实现输出保护。
