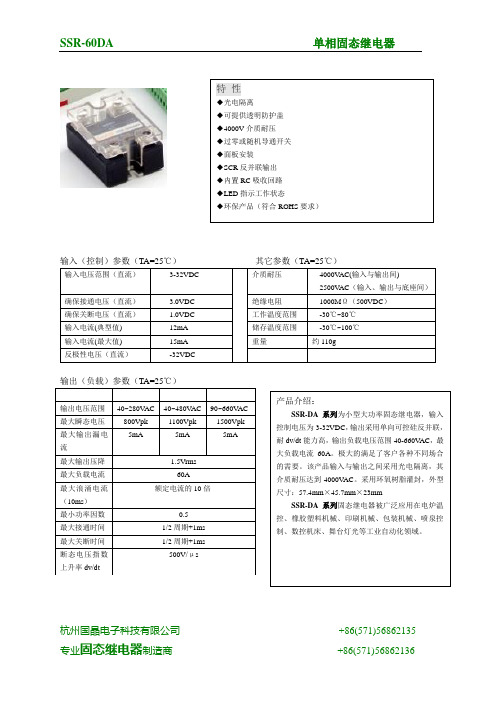

输入（控制）参数（TA=25℃）其它参数（TA=25℃）输入电压范围（直流）3-32VDC 介质耐压4000V AC(输入与输出间)2500V AC（输入、输出与底座间）确保接通电压（直流） 3.0VDC 绝缘电阻1000MΩ（500VDC）确保关断电压（直流） 1.0VDC 工作温度范围-30℃~80℃输入电流(典型值) 12mA 储存温度范围-30℃~100℃输入电流(最大值)15mA 重量约110g反极性电压（直流）-32VDC输出（负载）参数（TA=25℃）输出电压范围40~280V AC 40~480V AC 90~660V AC最大瞬态电压800Vpk 1100Vpk 1500Vpk最大输出漏电流5mA 5mA 5mA最大输出压降 1.5Vrms最大负载电流60A最大浪涌电流（10ms）额定电流的10倍最小功率因数0.5最大接通时间1/2周期+1ms最大关断时间1/2周期+1ms断态电压指数上升率dv/dt 500V/μs特性◆光电隔离◆可提供透明防护盖◆4000V介质耐压◆过零或随机导通开关◆面板安装◆SCR反并联输出◆内置RC吸收回路◆LED指示工作状态◆环保产品（符合ROHS要求）产品介绍：SSR-DA系列为小型大功率固态继电器，输入控制电压为3-32VDC，输出采用单向可控硅反并联，耐dv/dt能力高，输出负载电压范围40-660V AC，最大负载电流60A。
极大的满足了客户各种不同场合的需要。
该产品输入与输出之间采用光电隔离，其介质耐压达到4000V AC。
采用环氧树脂灌封，外型尺寸：57.4mm×45.7mm×23mmSSR-DA系列固态继电器被广泛应用在电炉温控、橡胶塑料机械、印刷机械、包装机械、喷泉控制、数控机床、舞台灯光等工业自动化领域。
杭州国晶电子科技有限公司+86(571)56862135杭州国晶电子科技有限公司 +86(571)56862135 订货标记示例性能曲线图0 100 200 300 400 500负载电压（）VAC 11漏电流（mA)漏电流与负载电压特性图（@25℃)最大负载电流与环境温度特性图（）60A 6048362412环境温度（℃）最大负载电流（）A -20 0 20 4 60 800带散热器T -100不带散热器外型安装尺寸图：使用说明：1、实际负载电流≥5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，负载电流40A以上加风冷。
单项交流固态继电器使用说明一、概述单相交流固态继电器是一种将控制信号转换为电力输出的电器元件。
它由输入端、输出端和电路驱动部分组成。
本使用说明将介绍单相交流固态继电器的基本特性、安装方法、操作步骤以及注意事项。
二、基本特性1.输入端电压范围：AC90-250V2.输出端电压范围：AC24-380V3.最大负载电流：10A4.频率范围：50/60Hz5.工作温度：-20℃～+80℃6.隔离电压：2500V7.触发电流：≥10mA三、安装方法1.将单相交流固态继电器与负载电路相连接。
输入端与控制信号连接，输出端与负载电路连接。
2.使用螺丝固定单相交流固态继电器，确保安装牢固可靠。
3.为了防止电器元件的过热，安装时要保持一定的通风。
四、操作步骤1.将输入端与控制信号连接。
通常情况下，输入端的连接顺序为信号线（S）、零线（N）、火线（L）。
2.将输出端与负载电路连接。
负载电路的连接应遵循电气安全规范，确保正确可靠。
3.输入电源接通后，固态继电器将根据输入信号的变化控制输出端的开关状态。
如果输入为低电平（正常情况下输入为高电平），输出端将断开。
五、注意事项1.安装时应确认输入端与输出端之间的电气隔离，避免发生触电等安全事故。
2.在连接输入端和输出端时，应断开电源。
避免因误操作而造成伤害或损坏设备。
3.单相交流固态继电器只能用于单相交流电路中，不能用于直流电路。
4.请勿将单相交流固态继电器过载使用，以避免损坏设备或引起火灾。
5.建议在使用过程中，定期检查单相交流固态继电器的连接状态和工作温度，确保设备的正常运行。
6.如果发现单相交流固态继电器存在异常情况，如发热、闪烁等，应立即停止使用，并请相关专业人士进行检修或更换。
六、维护和保养1.定期清洁单相交流固态继电器，确保通风良好，避免电器元件被灰尘污染而影响正常工作。
2.尽量避免单相交流固态继电器的受潮或过温情况，以免造成电气隔离失效或设备损坏。
3.在使用过程中，如有异常情况发生，请及时采取措施停止使用，并请专业人员进行维修。
RG..CM..N配备通信接口的 RG 单相固态继电器优点• 通信接口。
减少接线和 I/O 模块。
固态继电器可通过该接口与系统控制器交换数据。
• 可降低维护成本，缩短停机时间。
利用实时数据防止机器在运行期间发生故障。
• 提高产品质量，降低废品率。
通过实时监控，可以及时作出决策，从而改善机器和流程管理。
• 减少故障排除工作量。
可以区分多种故障，从而简化故障排除，缩短所需时间。
• 可配置。
RG..CM..N 的开关模式可设定为开/关切换或电源控制。
• 安装设置快捷。
总线上的固态继电器可自动配置以快速建立，可以防止错误设置。
• 尺寸紧凑。
采用与窄型 RG 系列相同的紧凑型平台，最小产品宽度仅为 17.8 mm，1 个 DIN，额定值可达 37 AAC @ 40°C。
说明RG..N 固态继电器是 NRG 总线链上的开关组件。
与 RG..D..N 相似，RG..CM..N 集成了监控和通信接口，可实时提供变量和诊断信息。
可读取的变量包括电流、电压、频率、功率、能耗、负载和 SSR 运行时间。
每个 RG..CM..N 的状态均可访问。
故障会明确指示，便于排除。
通过通信接口，即可控制RG..CM..N 固态继电器的输出端。
继电器分为两种型号：RGx1A..CM..N型穿零继电器可以实现多个开关模式，例如ON/OFF开关、Burst模式、分布式全行程和高级全行程模式。
RGx1P ..CM..N型比例控制继电器则可以控制上述开关模式的变化，同时还包含相位角开关和软起动特性RG..N 无法直接与系统控制器 (PLC) 连接，而是需要在 NRG 总线链中进行配置（如下文所述）。
1 个 NRG 总线链最多可处理 32 个 RG..CM..N 。
总线链中的第一个 RG..N 与 NRG 控制器相连，总线链中的最后一个 RG..N 必须用 NRG 控制器随附的总线终端进行端接。
RGC..N （带集成散热器）输出额定值最高为 660 VAC，65 A，而 RGS..N（不带散热器）输出额定值最高为 660 VAC，90 A。
固态继电器说明书(一）目录一、单相交流固态继电器SSR-D系列 (2)二、三相交流固态继电器SSR-3D系列 (6)三、R系列固态调压器SSR-R系列 (6)四、产品的分类及选择 (7)五、器件的发热及散热器的选择 (8)中国·杭州国晶电子科技有限公司CHIAN HANGZHOU GUOJING ELECTRON SCIENCE AND TECHNOLOGY CO.，LTD.一、单相交流固态继电器1、概述固态继电器英文名名称为Solid State Relay,简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件。
单相SSR为四端有源器件，其中其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
一般情况下，万用表不能判别SSR的好坏，正确的方法采用图1-2的测试电路：当输入电流为零时，电压表测出的电压为电网电压，电灯不亮（灯泡功率须25W以上）；当输入电流达到一定值以后，电灯亮，电压表测出的电压为SSR导通压降（在2V以下）。
（请初次使用者务必注意：因SSR内部有RC回路而带来漏电流(≤10mA)，因此不能等同于普通触点式的继电器、接触器,如果需要漏电流≤1mA的固态继电器产品，请订货时事先说明。
请参考后面的注意事项）。
SSR优缺点固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
SSR的使用场合固体继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
单项交流固态继电器使用说明
一、交流固态继电器的简介
交流固态继电器（ACS）是由绝缘体和固态栅极组成的一种电气元件，能够通过控制电压或电流来实现对负荷的控制和调节。
它具有快速响应、
低损耗、低发热、高可靠性和耐冲击等优点，是传统电磁继电器的理想替
代品。
交流固态继电器只需要一个控制电源就可以实现负荷的控制和调节，
可以将控制信号转换为负载的控制力。
它是一种用于控制电器负荷的高效
灵活的电气元件。
二、交流固态继电器的类型
根据不同的工作原理，交流固态继电器可以分为两种：一种是晶闸管（IGBT）继电器，另一种是MOSFET继电器。
（1）晶闸管继电器
晶闸管继电器是晶闸管技术的一种应用，是一种可以将控制信号转换
为负载控制功率的电气元件。
它由晶闸管、电抗器、变压器和其他元器件
组成，具有快速响应、低功耗、低发热、高可靠性和耐冲击等特点，因此
非常适用于控制大负荷的电气操作。
（2）MOSFET继电器
MOSFET继电器是一种采用MOSFET（Metal Oxide Semiconductor
Field Effect Transistor）技术的电气元件，它具有低功耗、稳定性高、响应速度快和可靠性强等特点，可以控制和调节负荷的电流和电压，是控
制负荷的理想选择。
固态继电器使用说明1.简介固态继电器（Solid State Relay，简称SSR）是一种使用半导体器件控制电阻负载的继电器。
相比于传统的机械继电器，SSR具有更快的开关速度、更高的重复开关能力、更小的尺寸和体积、更低的功耗以及更低的噪声特性。
2.基本结构一个典型的固态继电器由输入控制电路、半导体开关器件和输出负载电路组成。
输入控制电路通常采用光电耦合器来实现输入信号的电隔离。
半导体开关器件采用晶体管和双向可控硅等器件，通过在输入控制电路中施加一定电压来控制其导通或截止。
输出负载电路则通过半导体开关器件的导通或截止来控制电流的通断。
3.使用注意事项-SSR只能控制交流负载，不能控制直流负载。
擅自使用SSR控制直流负载会导致SSR烧坏。
-安装固态继电器时，要确保输入和输出端子之间的线路隔离，避免信号干扰。
-固态继电器的负载电流和负载电压必须在SSR的额定范围内。
超出额定范围可能会引起SSR烧坏或导致负载电压波动。
-在使用过程中，要避免SSR频繁开关。
频繁的开关可能导致SSR发热过多，影响其寿命。
-如需进行长时间连续开关操作，请选择额定电流和额定电压合适的SSR，并根据其数据手册中的连续开关能力进行计算。
-在SSR输出负载电路中，要使用适当的过流保护措施，以避免负载短路或过载时导致的SSR烧坏。
-SSR具有一定的静态功耗，请根据实际需求选择适当的型号和规格，以避免造成不必要的能源浪费。
4.SSR的使用场景-自动化控制系统中的电气开关控制。
-交流电机的启停控制。
-交流电炉的温度控制。
-光控和时间控制等场景。
5.SSR的特点-快速开关速度：SSR的开关速度可以达到微秒级别，比传统机械继电器更快。
-低噪声和抗振动：SSR没有机械接触，无噪声，且能在恶劣环境下工作。
-高可靠性和稳定性：由于采用半导体器件，SSR寿命长，可靠性高。
-免维护：SSR无机械部件，不需要额外的维护工作。
-体积小、重量轻：SSR的体积和重量比传统机械继电器更小更轻。
北京市灵通光电子厂单相交流固态继电器使用说明概述称固态继电器简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
图1:交流单相固态继电器接线图SSR优缺点固态继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降(需相应散热措施,有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。
SSR的使用场合固态继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
SSR的分类交流固态继电器按开关方式分有电压过零导通型(Z型和随机导通型(P型;按输出开关元件分有双向可控硅输出型(普通型和单向可控硅反并联型(增强型;过零型与随机型SSR的区别当输入端施加有效的控制信号时,随机型SSR输出端立即导通,而过零型SSR则要等到负载电压过零区域(约±15V时才开启导通。
当输入端撤消控制信号后,过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于精确地调温、调光等阻性负载及部分感性负载场合。

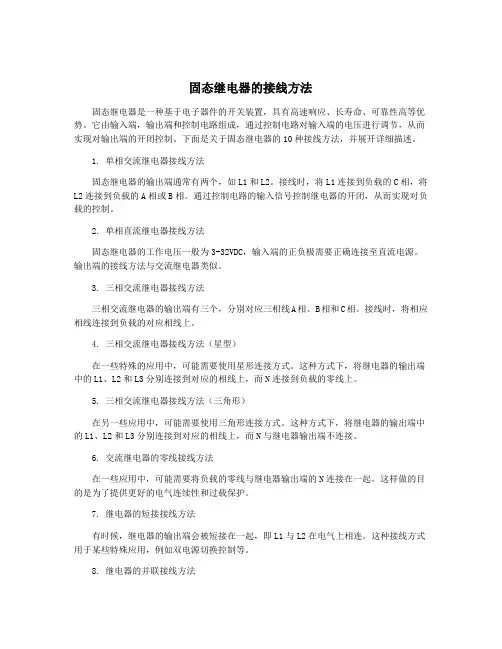

固态继电器的接线方法固态继电器是一种基于电子器件的开关装置，具有高速响应、长寿命、可靠性高等优势。
它由输入端，输出端和控制电路组成，通过控制电路对输入端的电压进行调节，从而实现对输出端的开闭控制。
下面是关于固态继电器的10种接线方法，并展开详细描述。
1. 单相交流继电器接线方法固态继电器的输出端通常有两个，如L1和L2。
接线时，将L1连接到负载的C相，将L2连接到负载的A相或B相。
通过控制电路的输入信号控制继电器的开闭，从而实现对负载的控制。
2. 单相直流继电器接线方法固态继电器的工作电压一般为3-32VDC，输入端的正负极需要正确连接至直流电源。
输出端的接线方法与交流继电器类似。
3. 三相交流继电器接线方法三相交流继电器的输出端有三个，分别对应三相线A相、B相和C相。
接线时，将相应相线连接到负载的对应相线上。
4. 三相交流继电器接线方法（星型）在一些特殊的应用中，可能需要使用星形连接方式。
这种方式下，将继电器的输出端中的L1、L2和L3分别连接到对应的相线上，而N连接到负载的零线上。
5. 三相交流继电器接线方法（三角形）在另一些应用中，可能需要使用三角形连接方式。
这种方式下，将继电器的输出端中的L1、L2和L3分别连接到对应的相线上，而N与继电器输出端不连接。
6. 交流继电器的零线接线方法在一些应用中，可能需要将负载的零线与继电器输出端的N连接在一起。
这样做的目的是为了提供更好的电气连续性和过载保护。
7. 继电器的短接接线方法有时候，继电器的输出端会被短接在一起，即L1与L2在电气上相连。
这种接线方式用于某些特殊应用，例如双电源切换控制等。
8. 继电器的并联接线方法在某些情况下，可能需要将多个继电器并联使用，以满足更大的负载需求。
并联接线方法是将多个继电器的输出端并联在一起，输入端分别接入控制电路。
9. 继电器的串联接线方法在另一些情况下，可能需要将多个继电器串联使用，以实现不同的控制模式。
串联接线方法是将多个继电器的输入端串联，输出端分别连接到负载的不同相线上。
固体继电器的使用指南固态继电器（Solid State Relay, SSR）是一种通过半导体器件控制电气信号的装置，用于替代传统的机械继电器。
它具有快速、可靠、噪音小等优点，在自动化系统和控制电路中得到广泛应用。
本文将为您提供固体继电器的使用指南，包括安装、接线、特性及注意事项等方面的内容。
一、固态继电器的安装与接线1.安装位置选择固态继电器可以通过安装在控制柜、开关板、装置模块等位置实现电气信号的控制。
在安装位置选择时，应考虑其与被控制设备的距离和连接线路的合理性，确保电气信号的传输能够得到良好的保护。
2.接线方式固态继电器的接线方式与机械继电器有一定差异。
接线时应注意以下几点：-输入端与控制信号的连接：固态继电器的输入端通常为光电耦合器或触发二极管，可以与开关量输出模块连接。
接线时应根据继电器的输入类型选择正确的接线方式。
-输出端与被控制设备的连接：固态继电器的输出端通常为三极管，可以与被控制设备的继电器、电机、灯具等进行连接。
接线时应根据被控制设备的电压、电流要求选择合适的接线方式。
二、固态继电器的特性1.输入控制特性固态继电器的输入控制特性决定了其与控制电路的匹配问题。
主要包括以下几个方面：-输入控制电压：固态继电器的输入端通常为直流或交流信号，需要与控制电路的输出信号匹配。
-输入控制电流：固态继电器的输入端通常有一定的工作电流范围，需要确保控制电路的输出电流在此范围内。
-输入控制方式：固态继电器的输入端通常有电压输入和电流输入两种方式，需要根据实际控制信号的特性选择合适的继电器。
2.输出特性固态继电器的输出特性决定了其与被控制设备的匹配问题。
主要包括以下几个方面：-输出电压：固态继电器的输出端通常有一定的额定电压范围，需要与被控制设备的电压要求匹配。
-输出电流：固态继电器的输出端通常有一定的额定电流范围，需要确保被控制设备的电流在此范围内。
-输出类型：固态继电器的输出端可以是交流输出或直流输出，需要根据被控制设备的特性选择合适的继电器类型。

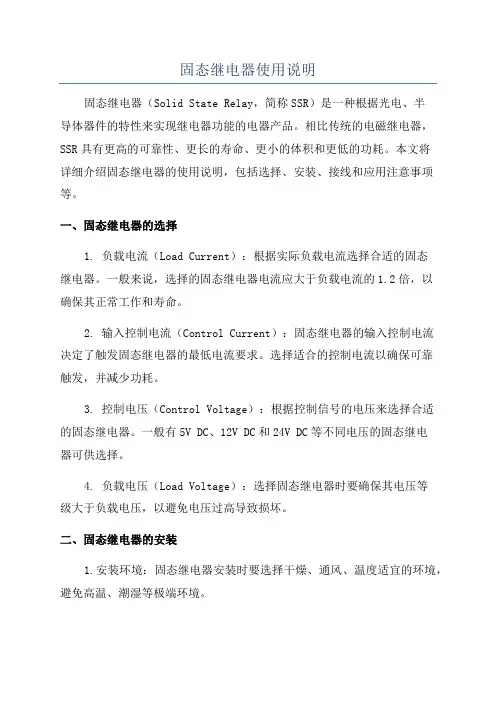

固态继电器使用说明固态继电器（Solid State Relay，简称SSR）是一种根据光电、半导体器件的特性来实现继电器功能的电器产品。
相比传统的电磁继电器，SSR具有更高的可靠性、更长的寿命、更小的体积和更低的功耗。
本文将详细介绍固态继电器的使用说明，包括选择、安装、接线和应用注意事项等。
一、固态继电器的选择1. 负载电流（Load Current）：根据实际负载电流选择合适的固态继电器。
一般来说，选择的固态继电器电流应大于负载电流的1.2倍，以确保其正常工作和寿命。
2. 输入控制电流（Control Current）：固态继电器的输入控制电流决定了触发固态继电器的最低电流要求。
选择适合的控制电流以确保可靠触发，并减少功耗。
3. 控制电压（Control Voltage）：根据控制信号的电压来选择合适的固态继电器。
一般有5V DC、12V DC和24V DC等不同电压的固态继电器可供选择。
4. 负载电压（Load Voltage）：选择固态继电器时要确保其电压等级大于负载电压，以避免电压过高导致损坏。
二、固态继电器的安装1.安装环境：固态继电器安装时要选择干燥、通风、温度适宜的环境，避免高温、潮湿等极端环境。
2.安装位置：固态继电器的安装位置应该远离高温设备、强电磁干扰源，以保证其正常工作和寿命。
3.安装方式：固态继电器一般采用导轨安装方式，将其固定在标准的导轨上。
在安装前先将继电器插入导轨上，然后轻轻按下，直至可以听到“卡”声为止。
三、固态继电器的接线1.负载接线：将负载的输入、输出分别与固态继电器的负载端子相连，一般是通过螺丝端子或插头连接。
2.控制信号接线：将控制信号的输入端和负极分别与固态继电器的控制端子相连，一般也是通过螺丝端子或插头连接。
四、固态继电器的应用注意事项1.最大负载电流：固态继电器不能超过其额定负载电流或工作电流，以免造成损坏。
2.输入/输出隔离：固态继电器具有输入和输出隔离功能，但仍需注意输入和输出之间的绝缘，以防止电气短路。
GQ 15 / 25 / 50 / 90 A单相固态继电器 主要特性 • 交流固态继电器 • 零位交叉转换 • 铜半导体耦合技术 • 15, 25, 50 和 90Arms 标准电流 • 非重复性电压：最高 1600Vp• 标准电压：最高 600 Vca • 标准电压： 3...32Vcc 和20...260Vac/Vcc 带接头• 光电绝缘（输入－输出） 4000Vrms • 红色 LED 驱动活动信号 • 内 置 MOV (选项 )主要应用 • 包装机 • 热力塑型 • 挤塑生产线 • 工业烤箱与熔炉 • 高转换速度控制应用 概述 零位交叉继电器，具有反平行闸流晶体管输出，是工业应用中用的最多的固态继电器。
事实上，它可以用于电阻、电感和电容负载。
“零位交叉”继电器当电压达到零点时通电，当电流达到零点时断电，依据输入电路的信号控制。
此继电器被设计用于高值瞬间应用。
当继电器需要长时间承受高电流时，有必要在继电器端子和负载之间提供适当的功耗和足够的电气连接。
附件有变阻器、熔丝、恒温器和风扇。
使用适宜的散热器(见附件).技术数据 整体特性 额定频率：45...65Hz 启用时间：GQ...-D- ≤1/2 ciclo GQ...-A- ≤1 ciclo 关闭时间：GQ...-D- ≤1/2 ciclo GQ...-A- ≤1 ciclo 功率因数： ≥0,5保护等级： IP20GQ .. 24 -标准电压： 24...230 Vca (最大范围 20...253Vca)非重复性电压： ≥ 600 Vp 零位转换电压： ≤ 20V GQ .. 48 - 标准电压： 48...480 Vca (最大范围 40...528Vca)非重复性电压： ≥ 1200 Vp 零位转换电压： ≤ 40 V GQ...- 60- 标准电压： 48...600 Vca (最大范围 40...660Vca)非重复性电压： ≥ 1200 Vp 零位转换电压： ≤ 40V控制输入 A1 - A2GQ..-D-控制电压： 3...32Vcc开启电压： ≥ 2,7Vc.c关闭电压： ≤ 1Vcc 反电压： < 36Vcc 功耗： ≤ 13mA@32VGQ...-A-控制电压： 20...260Vac/Vcc开启电压： ≥ 15Vac/Vcc 关闭电压： ≤ 6Vac/Vcc 功耗： ≤ 8mAac/cc@260Vac/Vcc 控制输入的关联：最大数值 GQ...-A = V 控制-10% / 20输出 GQ - 15 - 标准电流：AC51: 15Arms; AC53: 3Arms 最小负载电流： 0,1Arms 重复性过电流 t=1 s: ≤ 35Arms 非重复性过电流 t=20ms:200Ap 标准电压和频率下的电流降： ≤ 8mArmsI 2t 对于熔化 t=1-10ms: ≤ 200A 2s 临界 dl/dt: ≥ 100A/µs 标准电流下的压降： ≤1,45Vrms 临界 dV/dt 关闭状态： ≥ 1000V/µs GQ - 25 -标准电流：AC51: 25Arms; AC53: 5Arms 最小负载电流： 0,3Arms 重复性过电流 t=1 s: ≤ 60Arms 非重复性过电流 t=20ms: 300Ap 标准电压和频率下的电流降： ≤ 8 mArms I 2t 对于熔化 t=1-10ms: ≤ 450A 2s 临界 dl/dt: ≥ 100A/µs 标准电流下的压降： ≤ 1,45Vrms 临界 dV/dt 关闭状态： ≥ 1000V/µs1GQ - 50 -标准电流：AC51: 50Arms; AC53: 15Arms最小负载电流： 0,3Arms重复性过电流 t=1 s: ≤125Arms 非重复性过电流 t=20ms: 600Ap 标准电压和频率下的电流降： ≤8mArmsI2t 对于熔化 t=1-10ms: ≤1800A2s 临界 dl/dt: ≥100A/µs标准电流下的压降： ≤1,35Vrms临界 dV/dt 关闭状态： ≥1000V/µs GQ - 90 -标准电流：AC51: 90Arms; AC53: 20Arms最小负载电流： 0,5Arms重复性过电流 t=1 s: ≤150Arms 非重复性过电流 t=20ms: 1500 Ap 标准电压和频率下的电流降： ≤10mArmsI2t 对于熔化 t=1-10ms: ≤11200A2s 临界 dl/dt: ≥100A/µs标准电流下的压降： ≤1,35Vrms临界 dV/dt 关闭状态： ≥1000V/µs (*) 唯一的型号：GQ-XX-24-X-1GQ-XX-24-X-1绝缘 标准绝缘电压 输入／输出： ≥4000 Vca标准绝缘电压 输出／壳体：≥2500 Vca绝缘电阻 输入／输出： ≥1010Ω绝缘电阻 输出／壳体：≥1010Ω绝缘电阻 输入／输出：≤8pF绝缘电容 输出／壳体：≤100pF环境条件工作温度：-25...+80°C工作温度：-55...+100°C 最大相对湿度： 50% 对于 40°C最大安装高度： 2000 slm污染水平 : 3温度特性 GQ - 15 -GQ - 25 -连接点温度：≤125°CRth （温度梯度）连接点／壳体：≤1,25 K/WRth （温度梯度）连接点／环境： ≤12 K/WGQ - 50 -连接点温度：≤125°CRth （温度梯度）连接点／壳体：≤0,65 K/WRth （温度梯度）连接点／环境： ≤12 K/WGQ - 90 -连接点温度：≤125°CRth （温度梯度）连接点／壳体：≤0,3 K/WRth （温度梯度）连接点／环境： ≤12 K/W固态继电器功耗计算 单相固态继电器 P d GQ .. 15/25 = 1,45 * Irms [W]P d GQ .. 50/90 = 1,35 * Irms [W]IRMS = 单相负载电流 散热器热电阻计算 Rth = (90°C - Max. amb. T) / P d这里 P d = 消耗的功率 Max. amb. T = 最大空气温度 在机箱中使用的散热器的热电阻应小于计算值(Rth)安装须知装置必须由一个适合的高速保险丝保护（附件）。
固态继电器操作方法
固态继电器是一种采用电子器件代替传统机械继电器的开关装置，操作方法如下：
1. 确保固态继电器已经正确接线，并与所控制的电路连接正常。
2. 确保固态继电器的输入端和输出端的工作电压与所控制的电路要求的电压相匹配。
3. 对于直流输入的固态继电器，注意输入极性的正确连接。
4. 通过控制输入端口向固态继电器提供使其工作的电压信号。
5. 当输入端口接收到正确的控制信号后，固态继电器会开启或关闭输出端口，将控制信号传递到所连接的电路中。
6. 如果需要改变固态继电器的状态，只需改变输入端口的控制信号。
7. 在操作过程中，注意固态继电器的负载能力，不要超过其额定电流和额定电压。
8. 在固态继电器操作过程中，尽量避免过载和瞬间过电流冲击。
9. 如需停止固态继电器工作，直接断开输入端口的电源信号即可。
10. 在使用固态继电器时，应根据具体情况参考其产品说明书和使用手册，正确操作和维护。
固态继电器使用说明固态继电器，也被称为电子继电器，是一种使用固态电子器件代替传统机械继电器的电器设备。
它在电子控制系统中起到开关信号传输和电路控制的作用。
相比于传统机械继电器，固态继电器具有更快的响应速度、更小的体积、更可靠的性能和更长的使用寿命。
本文将详细介绍固态继电器的使用说明。
一、固态继电器的基本结构和工作原理固态继电器由半导体元件和复合型电气元件器件组成，常用的半导体电器器件包括二极管、可控硅、继电触发器等。
固态继电器的工作原理是通过控制脉冲的输入来控制信号电路的通断。
在正常工作状态下，固态继电器的输入端电阻很高，只有当输入端接收到合适的信号脉冲时，才能激活继电触发器的驱动电路，使输出端的电器器件形成通路，完成电路的闭合或断开操作。
二、固态继电器的特点和优势1.快速响应：固态继电器可以在毫秒级的时间内实现通断操作，具有快速响应的特点，适合于对时间要求较高的系统。
2.体积小巧：固态继电器的尺寸通常较小，可以节省空间，并便于安装和布线。
3.高可靠性：固态继电器由于没有机械结构，因此没有机械寿命限制，使用寿命较长，可靠性更高。
4.无噪音：固态继电器使用半导体元件实现通断操作，无噪音产生，适用于需要静音操作的场合。
5.免维护：固态继电器无需定期维护，不需要重新调整或更换零部件，减少了维护工作和成本。
6.低功耗：固态继电器的驱动电压和驱动电流较低，功耗较小，有助于节能和环保。
三、固态继电器的使用注意事项1.输入信号保护：输入信号的电压范围应符合固态继电器的规格要求，过高或过低的输入信号都可能导致固态继电器不能正常工作，甚至损坏。
2.防静电保护：使用固态继电器时，应注意防止静电的影响。
在安装和使用过程中，避免与静电敏感元件接触，并合理选择接地措施。
3.使用电源：固态继电器需要通过外部电源供电，应选择稳定可靠的电源，并且遵循正确的接线方法和安全操作规范，以保证供电的稳定性和安全性。
4.温度限制：固态继电器的工作温度范围应在允许的范围内，过高的温度会导致固态继电器的性能下降，甚至损坏。
RM1A, RM1B• 过零型开关(RM1A) 或瞬动开关(RM1B)交流固态继电器• 直接覆铜法(DCB) 技术• LED 指示• 内置压敏电阻• 夹式IP20 保护盖• 自升式端子• 非模铸式外壳• 2 种输入范围：3-32* VDC 以及20-280 VAC/22-48 VDC • 工作额定值：最高100 AACrms 和600 VACrms • 关断电压：最高1400 Vp • 光电绝缘：> 4000 VACrms产品说明这款工业级单相固态继电器使用两个反相连接的晶闸管控制输出，具有多项应用潜力，因此是工业级 SSR 中应用最广泛的产品。
这款继电器可用于电阻式、电感式以及电容式负载。
过零型固态继电器会在正弦曲线穿过零时打开，并在电流穿过零时关闭。
带有直流控制端输入的瞬动继电器可用于相位控制。
内置压敏电阻确保为高负荷的工业级应用提供瞬固态继电器时电压突变保护，而 LED 则可以清楚指示控制端输入的状态。
夹式保护盖实现了 IP20 级别的接触式保护。
有保护的输出端子可以处理最粗达 16 mm 2 的线缆。
型号选择开关模式 额定工作电压 控制电压额定工作电压电流A：过零型开关 23: 230VACrms A: 20-280VAC / 22-48VDC 25: 25AACrms B：瞬动开关 40: 400VACrms D: 3-32VDC*50: 50AACrms48: 480VACrms *4 - 32 VDC，适用于400、480 和600 VAC 型号 75: 75AACrms60: 600VACrms*4 - 32 VDC，适用于RM1B 型号 100: 100AACrms工业级，单相ZS (IO)，内置LED 和压敏电阻型号：RM 23，RM 40，RM 48，RM 60额定工作电压关断电压 控制电压 额定工作电流25A50A75A100A230VACrms 650V p 3 - 32VDC RM1A23D25 RM1A23D50 RM1A23D75 RM1A23D100ZC 20 - 280VAC RM1A23A25 RM1A23A50 RM1A23A75 RM1A23A10022 - 48VDC 400VACrms 800V p 4 - 32VDC RM1A40D25 RM1A40D50 RM1A40D75 RM1A40D100ZC 20 - 280VAC RM1A40A25 RM1A40A50 RM1A40A75 RM1A40A10022 - 48VDC 480VACrms 1200V p 4 - 32VDC RM1A48D25 RM1A48D50 RM1A48D75 RM1A48D100ZC 20 - 280 VAC RM1A48A25 RM1A48A50 RM1A48A75 RM1A48A10022 - 48VDC 600VACrms 1400V p4 - 32VDC RM1A60D25 RM1A60D50 RM1A60D75 RM1A60D100ZC 20 - 280VAC RM1A60A25RM1A60A50RM1A60A75RM1A60A10022 - 48VDC选择指南s输入规格一般规格* 散热器必须接地额定工作电压 关断电压 控制电压 额定工作电流25A50A75A100A230VACrms, IO 650V p 4 - 32VDC RM1B23D25 RM1B23D50 RM1B23D75 RM1B23D100 20 - 280VAC/ RM1B23A25 RM1B23A50 RM1B23A75 RM1B23A10022 - 48VDC 400VACrms, IO 800V p 4 - 32VDC RM1B40D25 RM1B40D50 RM1B40D75 RM1B40D100480VACrms, IO 1200V p 4 - 32VDC RM1B48D25 RM1B48D50 RM1B48D75 RM1B48D100600VACrms, IO 1400V p 4 - 32VDC RM1B60D25 RM1B60D50 RM1B60D75 RM1B60D100 20 - 280VAC/ RM1B60A25 RM1B60A50 RM1B60A75 RM1B60A10022 - 48VDC选择指南注意：对于交流控制，将根据要求创建IO开关部件号输出规格注意：常规使用耐久测试的UL 要求为6.000 个周期电磁兼容性外壳规格继电器 安装螺钉 M5安装扭矩1.5-2.0Nm接头规格1x 2.5 - 6.0 mm²X电源接头：1/L1、2/T1 L1, T1A1, A2使用 75°C 铜 (Cu) 导线注意：- 根据应用和负载电流，交流固态继电器的使用可能会导致传导无线电干扰。
固态继电器使用方法固态继电器（Solid State Relay，简称SSR）是一种电子开关设备，用于控制高电压或高电流负载。
与传统的机械继电器相比，固态继电器具有快速响应、寿命长、噪音小、体积小、可靠性高等优势。
以下是固态继电器的使用方法：1.确认负载和输入电压要求：在选择固态继电器之前，首先需要确定所要控制的负载类型和工作电压范围。
负载类型可以是交流（AC）或直流（DC），并且注意不要超过固态继电器的额定电流和额定电压。
2.连接固态继电器：将输入端（控制信号）连接到驱动电源，通常为低电平或低电流的信号源。
固态继电器通常有驱动电流范围，确保输入信号在范围内。
将负载连接到输出端，确保正确接线，以避免错误操作。
3.热沉散热器的使用：若要控制高功率负载或频繁开关负载，可能会产生较大的热量。
在这种情况下，使用热沉散热器来帮助散发热量以确保固态继电器的可靠性和寿命。
4.隔离输入和输出：固态继电器通常具有隔离功能，即输入和输出之间具有电气隔离。
这样可以防止不同系统之间的电气干扰，并提高安全性。
确保正常工作时输入和输出之间没有短路。
5.控制信号和状态指示：控制固态继电器的开关信号可以是数字脉冲、逻辑电平、变阻器等。
在选择控制信号时，需确保信号源与固态继电器的驱动电流适配。
同时，确认固态继电器的工作状态可通过指示灯或状态信号获取。
6.防护措施：合理使用过流保护、过压保护以及电源滤波器等辅助设备，以确保固态继电器正常工作和负载安全。
此外，在进行维修或更换固态继电器时，应断开电源，避免触电危险。
7.测试和验证：在安装固态继电器后，进行相关的测试和验证以确保其可靠性和正确性。
测试可以包括使用控制信号，观察负载电动势表现、固态继电器的响应时间和温度升高情况等。
总结来说，固态继电器的使用方法包括选型、连接、散热、隔离、控制信号、状态指示、防护措施、测试和验证等。
正确使用固态继电器可以确保负载的正常工作，延长设备寿命，并提高系统的可靠性和安全性。
北京市灵通光电子厂
单相交流固态继电器使用说明
概述
称固态继电器简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
图1：交流单相固态继电器接线图
SSR优缺点
固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
SSR的使用场合
固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
SSR的分类
交流固态继电器按开关方式分有电压过零导通型（Z型）和随机导通型（P型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；
过零型与随机型SSR的区别
当输入端施加有效的控制信号时，随机型SSR输出端立即导通，而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
图二：过零型和随机型固态继电器的负载波形图
双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别
在感性负载的场合，当SSR由通态关断时，由于电流、电压的相位不一致，将产生一个很大的电压上升率dv/dt（换向dv/dt）加在双向可控硅两端，如此值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)则将导致延时关断，甚至失败。
而单向可控硅为单极性工作状态，只受静态电压上升率dv/dt(典型值为100V/μs)影响，由两只单向可控硅反并联构成的增强型SSR比由一只双向可控硅构成的普通型SSR的换向dv/dt有了很大提高，因此在感性或容性负载场合宜选取增强型SSR。
使用注意事项
1、SSR输入端的串并联
多个SSR的输入端可以串、并联，并联时注意控制每个SSR的触发电流大于5mA，串联时注意驱动电压应大于多个固态继电器开启电压之和。
2、RC吸收回路和断态漏电流以及测试SSR时应注意的事项
RC吸收回路的作用为吸收浪涌电压和提高静态dV/dt指标，但SSR内部的RC回路带
来断态漏电流，用户如果对漏电流有严格要求，例如负载功率小(如中间继电器、接触器的线圈、电磁吸铁微功率电动机等负载)，我们可以定制漏电流小于1mA的固态继电器。
另外在实际应用大感性负载场合，还可以在SSR两输出端再并联RC吸收回路以保护SSR。
万用表电阻档测量出固态继电器交流两端电阻接近为零时，说明此固态继电器内部的可控硅已损坏。
除此以外，判断固态继电器的好坏必须采用带负载的电路（见图一）。
3、固态继电器电压等级的选取及过压保护
当加在固态继电器交流两端的电压峰值超过SSR所能承受的最高电压峰值时，固态继电器内的元件便会被电压击穿而造成SSR损坏，选取合适的电压等级和并联压敏电阻可以较好地保护SSR。
a、交流负载为220V的阻性负载时可选取220V电压等级的SSR。
b、交流负载为220V的感性负载或交流负载为380V的阻性负载时可选取380V电压等级的SSR。
SSR过压的保护：除SSR内部本身有RC吸收回路保护外，还可以采取并联金属氧化物压敏电阻（MOV），MOV面积大小决定吸收功率，MOV的厚度决定保护电压值。
一般220V系列SSR可选取500V-600V的压敏电阻，380V系列SSR可选取800V-900V的压敏电阻。
4、固态继电器电流等级的选取及过流保护
过流是造成SSR内部输出可控硅永久性损坏的最主要原因。
快速熔断器和空气开关是过流保护方法之一，小容量SSR也可选用保险丝；许多负载在接通瞬间会产生很大的浪涌电流，由于散热不及，浪涌电流与过流一样也是造成SSR内部输出可控硅损坏的最主要原因之一。
因此选取固态继电器时，保证一定的电流余量是极其重要的。
a、阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。
b、负载为交流电动机时，选取SSR的电流等级须大于等于5-7倍的电动机额定电流。
c、交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于3~4倍的负载额定电流，变压器时要求大于等于4~5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。
d、电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。
5、SSR的发热与散热：
单相SSR在导通时的最大发热量按实际工作电流×1.5W/A来计算，在散热设计时，应考虑到环境温度，通风条件（自然冷却、风扇冷却）及SSR安装密度等因素。
固态继电器与散热器安装面间须涂一薄层导热硅脂。
6、电网频率：
SSR应用于50Hz或60Hz的工频电网上，不宜于低频或高次谐波分量大的场合，如变频器输出端有多组负载需要分别切换，采用SSR作为开关则可能由于高次谐波使其不能可靠关断，并且高次谐波还可能使SSR内部的RC吸收回路因过热而炸裂。
7、交流固态继电器两交流端无极性。
