固态继电器原理及应用电路

固态继电器工作原理解析固态继电器（Solid State Relay，SSR）是一种电子开关设备，用于控制电流的流动。

与传统的机械继电器相比，固态继电器没有机械部件，并且具有更高的工作速度、更长的寿命和更好的可靠性。

固态继电器主要由输入电路、控制电路和输出电路组成。

1.输入电路：输入电路是控制固态继电器的关键部分。

它接收来自控制信号源的电流或电压，并将其转化成适合控制电路使用的信号。

输入电路通常由光电耦合器组成，光电耦合器使用光学器件将电信号与光信号隔离，避免了电气噪声和电磁干扰的影响。

2.控制电路：控制电路是固态继电器的核心部分。

它接收来自输入电路的信号，并通过内部的晶体管、触发电路等元件将信号转换成适合驱动输出电路的电流或电压。

控制电路通常使用半导体器件如晶体管和集成电路来实现信号的放大、滤波和保护等功能。

3.输出电路：输出电路是固态继电器实现电流开关的关键部分。

它通常由半导体开关元件（例如二极管、晶闸管或场效应管等）组成，这些元件可以根据控制电路的信号来开关电流通路。

输出电路通常具有较低的导通电阻和较高的绝缘电阻，以确保稳定和可靠的电流流动。

1.开通状态：当输入电路接收到控制信号时，控制电路解析信号并通过内部的电子元件将信号放大到足以驱动输出电路的电流或电压。

输出电路中的半导体开关元件处于导通状态，电流可以顺利通过继电器，从而实现电路的通断控制。

2.断开状态：当输入电路断开控制信号时，控制电路停止放大信号并控制输出电路断开。

输出电路中的半导体开关元件处于关断状态，电路中的电流无法流通，从而实现电路的断开。

1.快速工作：相对于机械继电器，固态继电器具有更快的开关速度。

它们没有机械运动部件，因此开关时间更短，响应速度更快。

2.长寿命：固态继电器的寿命通常比机械继电器更长。

它们没有机械磨损的问题，可以长时间稳定工作。

3.可靠性高：固态继电器具有较高的可靠性，不易受到外部环境的影响。

它们能够抵抗冲击、振动和电磁干扰等，可以在恶劣的工作环境下使用。

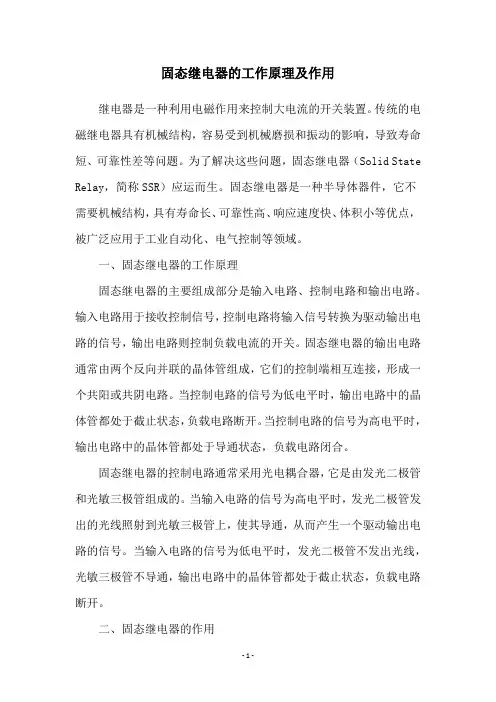

固态继电器的工作原理及作用继电器是一种利用电磁作用来控制大电流的开关装置。

传统的电磁继电器具有机械结构，容易受到机械磨损和振动的影响，导致寿命短、可靠性差等问题。

为了解决这些问题，固态继电器（Solid State Relay，简称SSR）应运而生。

固态继电器是一种半导体器件，它不需要机械结构，具有寿命长、可靠性高、响应速度快、体积小等优点，被广泛应用于工业自动化、电气控制等领域。

一、固态继电器的工作原理固态继电器的主要组成部分是输入电路、控制电路和输出电路。

输入电路用于接收控制信号，控制电路将输入信号转换为驱动输出电路的信号，输出电路则控制负载电流的开关。

固态继电器的输出电路通常由两个反向并联的晶体管组成，它们的控制端相互连接，形成一个共阳或共阴电路。

当控制电路的信号为低电平时，输出电路中的晶体管都处于截止状态，负载电路断开。

当控制电路的信号为高电平时，输出电路中的晶体管都处于导通状态，负载电路闭合。

固态继电器的控制电路通常采用光电耦合器，它是由发光二极管和光敏三极管组成的。

当输入电路的信号为高电平时，发光二极管发出的光线照射到光敏三极管上，使其导通，从而产生一个驱动输出电路的信号。

当输入电路的信号为低电平时，发光二极管不发出光线，光敏三极管不导通，输出电路中的晶体管都处于截止状态，负载电路断开。

二、固态继电器的作用固态继电器的作用是控制负载电流的开关。

负载可以是灯泡、电机、加热器、风扇等电器设备，也可以是电容、电感、电阻等电路元件。

固态继电器可以通过控制电路的信号，实现对负载电流的精确控制。

它具有以下优点：1.寿命长。

固态继电器不需要机械结构，不存在机械磨损和振动的问题，寿命可达数十万次以上。

2.可靠性高。

固态继电器的输出电路采用晶体管，响应速度快，不受电磁干扰和浪涌电流的影响，具有较高的可靠性。

3.响应速度快。

固态继电器的控制电路采用光电耦合器，响应速度可达微秒级，可适用于高速开关控制。

4.体积小。

固态继电器工作原理图
固态继电器（Solid State Relay，简称SSR）是一种将控制信号转换为输出信号的电器设备，它的工作原理图如下：
1. 输入电路：固态继电器的输入电路通常由控制电压
（Control Voltage）和输入电阻（Input Resistor）组成。

控制
电压可以使输入电阻导通或截至，从而控制固态继电器的开关状态。

2. 输出电路：固态继电器的输出电路通常由负载电阻（Load Resistor）和输出导通晶体管（Output Conducting Transistor）
组成。

当输入电路导通时，负载电阻与输出导通晶体管形成通路，使负载电流流过。

当输入电路截至时，输出导通晶体管停止导通，断开负载电流。

3. 控制单元：固态继电器的控制单元由输入电路和输出电路之间的控制芯片（Control Chip）组成。

控制芯片接收输入电路
的信号，根据信号的状态判断输出电路是否导通。

4. 继电器保护：固态继电器通常配备有过流保护和过温保护装置。

过流保护可限制输出电流，保护负载和继电器不受过载损害；过温保护可在固态继电器温度超过一定范围时自动切断输出，避免继电器烧毁。

以上就是固态继电器的工作原理图，它的输入电路通过控制信号来控制输出电路的导通和截至，从而实现对负载电流的控制。

固态继电器由于没有机械触点，具有快速响应、可靠性高、寿命长等优点，在工业、自动化控制等领域得到广泛应用。

固态继电器的原理、分类、特性及应用固态继电器(SolidStaterelay,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。

固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。

固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1导通，用它触发主电路里的大功率双向晶闸管TRIAC2,使之导通，于是负载L得电。

图中其余电阻电容为过压保护及限流之用。

由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。

另外两个标有‘'AU或的端子和负载串联后接在交流电路里。

如果被控制的功率大，这两个端子上的导线应该较粗。

固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。

应用最广泛的还是交流固态继电器。

但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。

就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。

固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。

例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。

固态继电器原理及应用电路固态继电器是一种用固态电子元件代替机械触点的继电器。

它由固态电子开关、输入电路、输出电路三部分组成。

固态继电器工作原理与普通继电器类似，但由于使用了固态电子元件，因此具有更快的响应速度、更高的可靠性和更长的使用寿命。

固态继电器的输入电路通常是一个光电耦合器，其原理是利用光电转换效应实现输入信号与输出电路之间的隔离。

输入信号经过光电耦合器后，可以将光电转换器上的发光二极管(LED)发射的光信号转换为输出电路上的接收器上的光电三极管(Phototransistor)中的电流信号。

固态继电器的输出电路通常由半导体开关电路构成，可以是晶体管、场效应晶体管、双向三极管等。

当光电三极管中的电流达到一定程度时，输出电路上的半导体开关就会通电，使得输出电路上的负载得到驱动。

可以根据需要选择不同的功率输出电路来适应不同的负载要求。

1.自动化控制系统：固态继电器可以广泛应用于各种自动化控制系统中，如工业自动化控制系统、智能家居控制系统等。

通过控制输入信号的电平，可以实现对输出负载的开关控制。

2.电力控制系统：固态继电器可以在电力控制系统中起到重要作用。

例如，在电力系统的电力开关控制中，可以使用固态继电器来实现对电阻、电容、电感等电力元件的开关控制。

3.电子设备：固态继电器可以广泛应用于电子设备中，如计算机、通信设备、医疗设备等。

通过固态继电器的开关控制，可以实现电子设备的电源开关、电路切换等功能。

4.高频电路：固态继电器由于具有快速响应速度和低损耗特性，适用于高频电路的开关控制。

例如，在射频电路中，可以使用固态继电器来实现对高频信号的开关控制。

总之，固态继电器具有快速响应速度、高可靠性和长使用寿命的优点，广泛应用于各种控制系统和电子设备中。

随着固态电子技术的不断进步和应用领域的扩大，固态继电器在未来的应用前景将会更加广阔。

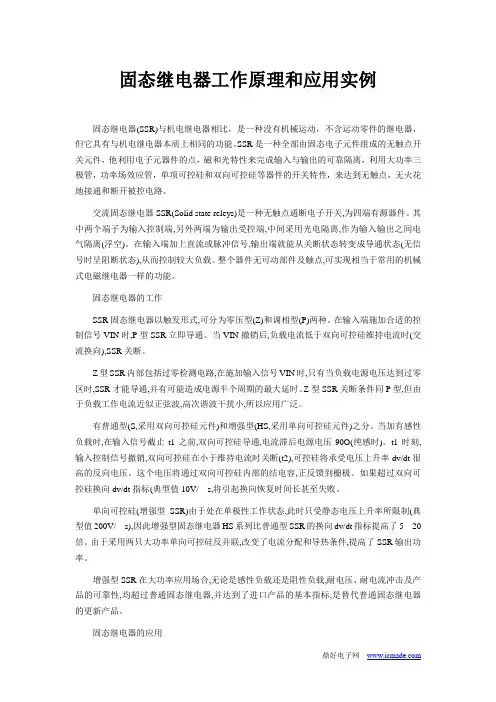

固态继电器工作原理和应用实例固态继电器(SSR)与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。

SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。

交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。

其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间电气隔离(浮空)。

在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。

整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。

固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加合适的控制信号VIN时,P型SSR立即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。

有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容,正反馈到栅极。

如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。

单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。

固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种电子开关装置，能够通过对输入信号的操控来实现对电路的开关控制。

与传统的机械继电器相比，固态继电器没有机械结构，具有响应速度快、寿命长、噪声小、抗干扰能力强等优点。

其原理和应用电路如下。

原理：固态继电器的核心部件是一对光耦合器（Optocoupler）和功率晶体管（Power Transistor）。

光耦合器的输入端与控制电路相连，而输出端与功率晶体管的控制极相连。

当输入电流通过光耦合器时，会发射出红外光，经过光电转换后驱动功率晶体管的控制极，使其导通或截止，从而实现对负载电路的开关控制。

应用电路：1.开关控制电路：固态继电器可以实现对照明、空调、电机等负载电路的开关控制。

其输入端可以采用低电平触发或高电平触发方式，根据控制系统的要求，选择对应的输入电压。

输出端则可以通过选定功率晶体管的类型来实现不同功率负载电路的控制。

2.定时控制电路：固态继电器还可以与定时器结合，实现定时控制功能。

例如，在灌溉系统中，通过将固态继电器接入水泵的电源线路，可以利用定时器控制水泵的工作时间，自动定时给植物浇水，提高灌溉效率。

3.温控电路：固态继电器可以应用于温控系统中，实现对加热或冷却设备的控制。

将温度传感器的输出信号接入固态继电器的输入端，通过控制输入信号的电平，控制固态继电器的导通与截止，从而调节加热或冷却设备的工作状态，使温度保持在设定值附近。

4.光电隔离电路：固态继电器的光耦合器具有光电隔离功能，可以将控制端与输出端进行电气隔离，防止控制电路对负载电路产生干扰。

因此，固态继电器广泛应用于自动控制系统中，如PLC、自动化生产线等领域。

总结：固态继电器的原理和应用电路主要是通过光耦合器和功率晶体管实现对负载电路的开关控制。

它在实际应用中具有快速响应、寿命长、噪声小、抗干扰能力强等优点，广泛应用于各种自动控制系统中。

通过合理选择输入信号和功率晶体管的类型，可以满足不同负载电路的控制需求。

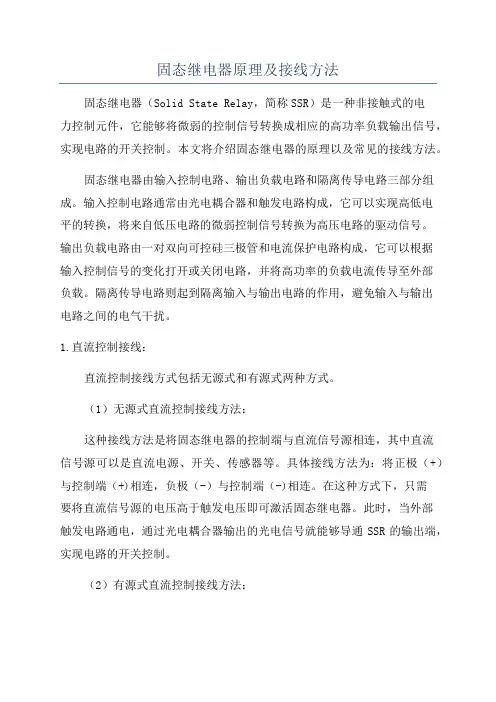

固态继电器原理及接线方法固态继电器（Solid State Relay，简称SSR）是一种非接触式的电力控制元件，它能够将微弱的控制信号转换成相应的高功率负载输出信号，实现电路的开关控制。

本文将介绍固态继电器的原理以及常见的接线方法。

固态继电器由输入控制电路、输出负载电路和隔离传导电路三部分组成。

输入控制电路通常由光电耦合器和触发电路构成，它可以实现高低电平的转换，将来自低压电路的微弱控制信号转换为高压电路的驱动信号。

输出负载电路由一对双向可控硅三极管和电流保护电路构成，它可以根据输入控制信号的变化打开或关闭电路，并将高功率的负载电流传导至外部负载。

隔离传导电路则起到隔离输入与输出电路的作用，避免输入与输出电路之间的电气干扰。

1.直流控制接线：直流控制接线方式包括无源式和有源式两种方式。

（1）无源式直流控制接线方法：这种接线方法是将固态继电器的控制端与直流信号源相连，其中直流信号源可以是直流电源、开关、传感器等。

具体接线方法为：将正极（+）与控制端（+)相连，负极（-）与控制端（-)相连。

在这种方式下，只需要将直流信号源的电压高于触发电压即可激活固态继电器。

此时，当外部触发电路通电，通过光电耦合器输出的光电信号就能够导通SSR的输出端，实现电路的开关控制。

（2）有源式直流控制接线方法：这种接线方法是在无源式直流控制接线的基础上加入控制电源，以增强驱动能力和稳定性。

具体接线方法为：将固态继电器的控制端与控制信号源相连，控制信号源可以是可控硅、继电器、PLC等。

在这种方式下，通过控制信号源的开关状态，控制电源的导通与否，从而实现固态继电器的驱动。

2.交流控制接线：交流控制接线方式包括零火控制接线和触发控制接线两种方式。

（1）零火控制接线方法：这种接线方法是将固态继电器的控制端与零线相连，控制端不接接地线。

具体接线方法为：将控制端与电源的零线相连，在这种方式下，固态继电器的输出信号与交流输入电源的零线同步，从而实现电路的控制。

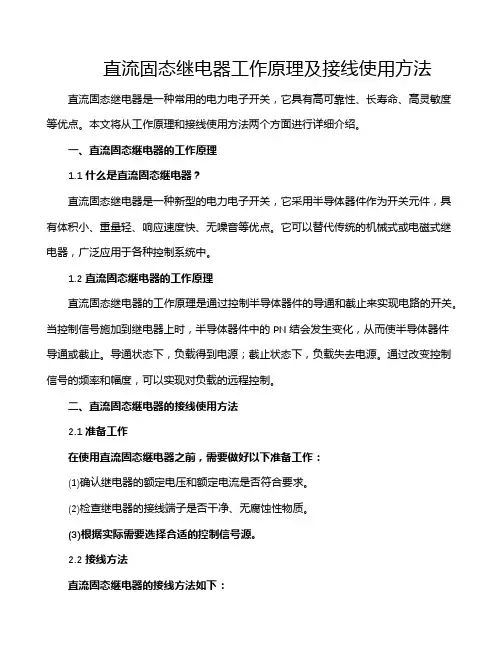

直流固态继电器工作原理及接线使用方法直流固态继电器是一种常用的电力电子开关，它具有高可靠性、长寿命、高灵敏度等优点。

本文将从工作原理和接线使用方法两个方面进行详细介绍。

一、直流固态继电器的工作原理1.1 什么是直流固态继电器？直流固态继电器是一种新型的电力电子开关，它采用半导体器件作为开关元件，具有体积小、重量轻、响应速度快、无噪音等优点。

它可以替代传统的机械式或电磁式继电器，广泛应用于各种控制系统中。

1.2 直流固态继电器的工作原理直流固态继电器的工作原理是通过控制半导体器件的导通和截止来实现电路的开关。

当控制信号施加到继电器上时，半导体器件中的PN结会发生变化，从而使半导体器件导通或截止。

导通状态下，负载得到电源；截止状态下，负载失去电源。

通过改变控制信号的频率和幅度，可以实现对负载的远程控制。

二、直流固态继电器的接线使用方法2.1 准备工作在使用直流固态继电器之前，需要做好以下准备工作：(1)确认继电器的额定电压和额定电流是否符合要求。

(2)检查继电器的接线端子是否干净、无腐蚀性物质。

(3)根据实际需要选择合适的控制信号源。

2.2 接线方法直流固态继电器的接线方法如下：(1)将控制信号源的输出端口连接到继电器的控制端口。

(2)将负载的正极连接到继电器的A端口，负极连接到B端口。

(3)将继电器的VCC端口连接到电源正极，GND端口连接到地线。

2.3 注意事项在接线过程中，需要注意以下事项：(1)确保控制信号源的输出电压和电流不超过继电器的额定值。

(2)避免长时间短路或开路状态。

(3)定期检查继电器的工作状态，发现问题及时处理。

固态继电器工作原理和应用实例1.输入信号：通过控制电路，如微处理器或触发器，向固态继电器的控制端发送信号。

这个信号可以是电压、电流或数字信号。

2. 光耦隔离：控制端的信号驱动固态继电器的光耦隔离器。

光耦隔离器中的发光二极管（LED）通过控制信号的电流或电压发射出光。

这个光通过空气或透明材料传播到另一侧的光敏电阻（PHOTO-TRIAC/Triode-Thyristor）。

这种光学耦合装置可以确保输入和输出两个电路之间的电气隔离。

3.开关操作：光敏电阻接收到来自光耦隔离器的光信号后，触发开关装置。

固态继电器的输出端通常使用晶闸管（TRIAC）或场效应晶体管（FET）来实现开关操作。

4.输出控制：开关装置的操作将导致输出端的电气连通或断开。

通过开关闭合或开关闭合，固态继电器可以将电流通过或阻断。

1.自动化控制：固态继电器可以用于机器人控制、自动化设备和工业生产线等领域。

它们可以快速切换电路，实现精确的控制，提高生产效率。

2.照明控制：固态继电器可以用于室内和室外照明系统控制。

它们可以实现高速切换和调光功能，延长照明设备的使用寿命，降低能源消耗。

3.交通信号控制：固态继电器可以用于交通信号灯控制系统。

它们可以快速切换信号灯的状态，以适应交通流量的变化。

4.温度控制：固态继电器可以用于温度控制系统，如热水器和烘烤设备。

它们可以根据温度传感器的测量值，快速切换加热元件的电源，以保持温度在设定范围内。

5.电能计量：固态继电器可以用于电能计量装置中，用于测量和记录电能使用情况。

它们可以准确控制电能计量装置的输出，实现精确的电能测量。

总结起来，固态继电器通过利用固态材料的特性实现了快速、可靠的电气开关操作，具有应用广泛的优点。

它们在各种领域中用于自动化控制、照明控制、交通信号控制、温度控制和电能计量等方面，为各种设备和系统的操作和控制提供了有效的解决方案。

固态继电器工作原理和应用实例固态继电器（SSR）是一种利用高可靠性半导体器件代替机械继电器的新型继电器。

它由输入控制电路和输出控制电路组成，能够将输入控制信号转换为输出控制信号，实现电气信号的放大、隔离和控制。

固态继电器相比传统的机械继电器具有更快的响应速度、更高的工作频率、更长的寿命和更高的抗干扰能力，因此被广泛应用于自动化控制、工业电气设备、电动机驱动、电力系统和通信设备等领域。

固态继电器的工作原理主要由输入驱动电路和输出开关电路组成。

输入驱动电路使用光电耦合器等元器件将输入的电气信号隔离，保证了输出开关电路与输入之间的电气隔离。

输出开关电路则由半导体器件（主要是功率场效应管和三极管）组成，它们能够根据输入信号的大小进行控制，实现开关状态的转换。

固态继电器的输出电压和电流通常通过类型和规格来定义。

1.高可靠性：固态继电器无机械运动部件，没有触点磨损和粘连的问题，从而大大提高了其可靠性和寿命。

2.高速响应：固态继电器的输出开关速度快，通常在微秒级别，比机械继电器快数十倍，适合于需要快速响应和高频率操作的应用。

3.低电磁干扰：固态继电器无电弧和触点，不会产生电磁干扰和开关跳闸现象，减少了对其他电子设备的影响。

4.高密度集成：固态继电器采用半导体器件制造，体积小，重量轻，易于集成和安装。

5.低功耗：固态继电器的输入驱动电路通常采用低功耗的光电耦合器，相比机械继电器的电磁驱动线圈，能够实现更高的能效。

1.工业自动化控制：固态继电器可用于自动化生产线、机器人控制系统等工业场合的中断、分离和保护电路。

2.温度控制系统：固态继电器可以控制加热元件的功率，实现对温度的精确调节和控制，适用于烘烤设备、电炉等温度控制系统。

3.电动机驱动：固态继电器可用于对电动机的启动、制动、调速等控制，适用于电机驱动、机械运动控制等应用。

4.汽车电子：固态继电器可用于汽车电子系统中的电磁阀、电动油泵、电动涡轮增压器等设备的控制。

固态继电器的工作原理及介绍引言继电器是电气控制系统中常用的一种电器设备，用于控制电路的开关与闭合。

传统的继电器使用电磁线圈和机械触点来实现电路的控制，然而，这种机械式继电器存在着寿命短、易磨损、噪音大等问题。

为了克服这些问题，固态继电器（SSR）应运而生。

本文将介绍固态继电器的工作原理及其应用。

一、固态继电器的原理1. 电气隔离固态继电器采用了半导体器件和光电耦合技术，取代了传统的机械触点。

固态继电器内部包含两个主要部分：输入端和输出端。

输入端与控制电路相连，输出端与被控制电路连接。

输入端使用光电耦合器件将控制信号转化为光信号，通过绝缘隔离技术，使输入和输出端实现了电气隔离，避免了电气干扰和电弧产生。

2. 半导体开关固态继电器的关键部分是半导体开关。

在固态继电器的输出端，通过控制电流的调节，可以使半导体开关从关断状态切换到导通状态，从而实现对被控制电路的开和关。

半导体开关的导通能力较弱，通常用来控制小功率的电路。

如果需要控制大功率的电路，可以通过并联连接多个固态继电器实现。

3. 零电压开关固态继电器采用了零电压开关技术，即在每个周期的交流电压正交点（通过零电压检测电路）切断电流，以降低电流切换时产生的电弧和噪音。

这不仅延长了固态继电器的寿命，还提高了系统的可靠性和稳定性。

二、固态继电器的优势1. 高可靠性固态继电器没有机械活动部件，避免了传统继电器容易磨损和寿命短的问题。

相比之下，固态继电器具有更长的寿命和更高的可靠性。

此外，固态继电器的零电压开关技术还能减轻设备的损耗和维护成本。

2. 低噪音传统的机械继电器在工作时会发出嗒嗒的噪音，而固态继电器无噪音无振动，提供了更加安静的工作环境。

3. 快速响应时间固态继电器由于无机械动作，可以实现快速的开关速度和响应时间，提高了系统的控制精度。

4. 小体积由于固态继电器采用集成化设计，其体积相比传统继电器更小，更容易安装在狭小的空间内。

5. 良好的环境适应性固态继电器采用半导体器件，具有耐振、耐冲击、抗污染等优点，适用于各种恶劣的工作环境。

固态继电器工作原理及接线使用方法一、工作原理固态继电器是一种电子开关设备，采用半导体器件代替传统的机械继电器。

它主要由一个输入控制端和一个输出控制端组成，实现对电路的开关控制。

固态继电器的工作原理是通过控制输入端的电信号来操纵半导体器件中的电阻变化，从而实现开关的控制。

当输入信号为高电平时，固态继电器闭合；当输入信号为低电平时，固态继电器断开。

固态继电器的优点包括速度快、寿命长、抗干扰能力强等。

但是也需要注意其承受电流和工作环境温度范围，以免损坏器件或影响其正常工作。

二、接线使用方法1.接线须知–在接线之前，务必断开电源，以确保安全。

–根据固态继电器的额定工作电压和电流来选择合适的继电器。

–注意接线时的极性，不要接反。

2.接线步骤–将固态继电器的输入端（控制端）与控制信号源相连，输入端一般标有“+”和“-”，“+”为高电平输入，“-”为低电平输入。

–将固态继电器的输出端与需要控制的电路或设备相连，输出端也有极性标记，请注意连接方式。

–接通电源，根据需要的信号输入调整控制信号，固态继电器即可实现开关控制。

3.注意事项–接线时不要使固态继电器承受超过额定电流或电压的信号，以免损坏。

–在高温环境下使用固态继电器时，注意散热问题，避免过热影响继电器的正常工作。

4.示范接线图控制信号源 ------------------- 输入端（+）||——固态继电器|输出端（+）————————需要控制的设备三、总结固态继电器是一种应用广泛的电子开关设备，其工作原理简单清晰，接线使用也相对便捷。

正确理解固态继电器的工作原理和合理接线使用，可以更好地实现对电路的控制。

在真实工程应用中，根据具体场景和需求合理选择固态继电器，并按照规范接线使用，可确保设备的安全可靠性和稳定性。

固态继电器的工作原理及作用固态继电器是一种电子器件，它以固态元件（如光电耦合器、场效应晶体管和二极管等）来代替传统的电磁继电器中的机械触点，能够实现电信号的开关控制。

固态继电器被广泛应用于自动化控制系统、电力电路和通信设备等领域，具有工作稳定、可靠性高、寿命长、体积小等优点。

1.输入电路：输入电路一般由一个光电耦合器组成。

当输入电流流过光电耦合器的发光二极管时，会产生光信号。

光信号经过光隔离后，被光电耦合器内的光敏三极管转换为电流信号。

2.驱动电路：电流信号经过光电耦合器后，进入固态继电器的驱动电路。

驱动电路会根据电流大小进行放大和整形，使得输出电流能够满足控制要求。

3.输出控制：输出控制是固态继电器的核心部分，主要由一对相反极性的二极管和场效应晶体管（MOSFET）组成。

当输入信号有效时，MOSFET会被触发，导通输出负载电流；当输入信号无效时，MOSFET会被关闭，切断输出负载电流。

二极管用于防止负载电流的反向流动，保护输出电路。

1.开关控制：固态继电器能够根据输入信号的变化来控制输出电路的开关状态。

这使得固态继电器可以实现对电路的精确控制，比传统的电磁继电器更加灵活和可靠。

2.电隔离：固态继电器内部的光电耦合器可以实现输入和输出之间的电隔离。

这种电隔离可以减少干扰和噪声的传递，提高系统的稳定性和抗干扰能力。

3.电气性能优化：固态继电器由于采用了固态元件，具有响应速度快、寿命长、可靠性高、抗振动和抗冲击能力强等优点。

同时，固态继电器没有机械触点，不存在接点粘连和烧蚀等问题，可以工作在恶劣的环境条件下。

4.节能环保：固态继电器在工作时不需要消耗电磁线圈的能量，较少产生热量，并且可以精确控制输出电流的大小，减少能耗。

这有助于提高系统的能效性能，保护环境，降低能源消耗。

5.规模化应用：固态继电器可以通过串联和并联等方式灵活应用，具有模块化和规模化应用的能力。

这为系统的设计和维护带来了便利，并且可以在保持性能的同时降低成本。

固态继电器原理及应用电路固态继电器（Solid State Relay，简称SSR）是一种集电器和控制器为一体的开关装置。

与传统的电磁继电器相比，固态继电器不使用机械组件，而是使用半导体器件来实现开关功能。

固态继电器的原理和应用电路如下：一、固态继电器的原理固态继电器的主要构成部分是一个输入电路和一个输出电路。

输入电路通常由一个光电耦合器组成，光电耦合器将外界信号转化为光信号。

输出电路通常由一对串联的晶闸管或三端可控硅器件组成，用于控制电流或电压的通断。

1.输入电路固态继电器的输入电路通常由光电耦合器构成，其作用是将外界的控制信号转换为光信号。

光电耦合器有两个重要的部分，发光二极管（LED）和光敏电阻（光敏晶体管、光敏三极管或光敏场效应晶体管）。

当输入信号电压加到LED两端时，LED就会发光，而光敏电阻（或光敏晶体管等）将光信号转化为电流信号，以操控输出电路。

2.输出电路固态继电器的输出电路通常由一对晶闸管或三端可控硅器件串联构成。

晶闸管和三端可控硅器件都是一种半导体器件，在输入控制信号的作用下，可以实现电流或电压的通断控制。

晶闸管的输出电流由其控制极的控制电流决定，三端可控硅器件的输出电流由其控制极的控制电流和触发电压决定。

3.隔离电路为了保证输入电路和输出电路之间的电气隔离，防止输入和输出端引脚之间的电气回路，固态继电器通常会设计隔离电路，用于隔离输入电路和输出电路。

二、固态继电器的应用电路1.电力控制系统2.汽车电子系统3.工控系统在工业自动化中，固态继电器可应用于PLC、DCS等工控系统中。

它可以实现工业设备的自动化控制和信号处理，提高生产效率和安全性。

4.电子仪器总结：固态继电器是一种通过半导体器件实现开关功能的继电器。

它不使用机械组件，具有抗震动和抗振动的特点，适用于各种电力控制和信号处理系统。

其原理主要涉及输入电路和输出电路，通过光电耦合器将外界信号转换为光信号，再通过晶闸管或三端可控硅器件实现电流或电压的通断控制。

固态继电器原理和应用电路固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。

固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

一、固态继电器的原理及结构SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关。

下面以交流型的SSR为例来说明它的工作原理：图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。

工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能。

其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。

触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。

所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。

固态继电器工作原理及接线使用方法固态继电器（Solid State Relay，简称SSR）是一种在控制信号电路与被控制电路之间进行电气隔离的电子开关装置，它通过半导体器件（如光电转换器、晶闸管、场效应管等）来实现对电流的控制。

相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应快、耐冲击、可靠性高等优点，广泛应用于自动化控制领域。

1.输入控制信号：固态继电器的控制端通常为一个输入电压信号。

当控制电压处于工作电压范围内时，控制电路中的激活电源会为SSR提供足够的电流和电压以使其导通，完成输入信号的传输。

2. 光电耦合器：固态继电器内部通常包含一个光电耦合器（Optocoupler），其由一个发光二极管（LED）和一个光敏三极管（Phototransistor）组成。

当输入电压导通时，LED会发出红外线，并被光敏三极管接收。

3.内部开关：光电耦合器接收到红外信号后，光敏三极管会根据其光敏元件的导通程度改变输出电阻，进而控制内部开关，通常为晶闸管或场效应管，的状态。

当光敏三极管导通时，内部开关导通，实现电流的通断控制。

4.输出负载：固态继电器的输出端通常为一个负载电源，其与内部开关相连。

当内部开关导通时，负载电源与负载电器连接，使电流得以通过；当内部开关断开时，负载电器与负载电源断开，电流停止流过。

1.输入端接线：控制端一般需要外部输入一个控制信号电压，常用的控制信号电压有3～32VDC（直流）和85～250VAC（交流）两种。

-直流输入：如果采用直流输入，可以使用一个稳压电源和一个电阻作为限流器，将控制端的正极与稳压电源正极相连，负极则接入控制信号输入端并与稳压电源的负极相连。

-交流输入：如果采用交流输入，可以直接将控制信号输入端接入交流电压。

2.输出端接线：输出端一般用于控制电流的开断，其接线方法根据实际应用的负载类型而有所不同。

-直流负载：如果负载是直流电压，可以将正极与SSR输出端连接，负极与负载相连。

固态继电器工作原理及接线使用方法固态继电器(SolidStateRelay)简称SSR，是一种由集成电路和分立元器件组合而成的一体化无触点电子开关器件，它采用电子线路实现继电器的功能，依靠光电耦合器（或其他耦合方式）实现控制系统（输入回路）与被控制系统（输出回路）之间的电气隔离。

由于在开关过程中无机械接触部件，因此具有控制功率小、可靠性高、寿命长、无噪音、无火花、无电磁干扰、开关速度快和工作频率高等突出优点。

固态继电器自1974年问世以来，已在许多自动化控制装置中取代了电磁继电器，并且广泛用于电磁继电器无法应用的领域。

结构及原理常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如图29-1所示。

器件中多采用光电耦合器实现输入与输出之间的电气隔离。

输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。

整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。

普通固态继电器的内部等效电路如图29-2所示。

当给固态继电器的输入端IN接上合适的控制信号时，其输出端OUT就会从关断状态变为导通状态；控制信号撤消后，输出端OUT恢复关断状态。

从而实现了对输出端所接负载（注意负载应串入输出端回路）电源的无触点开或关自动控制。

固态继电器按输出端极性的不同，可分为直流式和交流式两大类。

直流固态继电器(DC-SSR)的电路原理参见图29-2(a)，其控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。

显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。

交流固态继电器(AC-SSR)的电路原理参见图29-2(b)，与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。

固态继电器原理及应用电路下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR 的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。

工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道，但又在电气上断开SSR中输入端和输出端之间的(电)联系，以防止输出端对输入端的影响，耦合电路用的元件是“光耦合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高；由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受“1”与“0”的逻辑电平控制。

触发电路的功能是产生合乎要求的触发信号，驱动开关电路④工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制电路”。

所谓“过零”是指，当加入控制信号，交流电压过零时，SSR即为通态；而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态。

这种设计能防止高次谐波的干扰和对电网的污染。

吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器)。

图2是一种典型的交流型SSR的电原理图。

直流型的SSR与交流型的SSR相比，无过零控制电路，也不必设置吸收电路，开关器件一般用大功率开关三极管，其它工作原理相同。

不过，直流型SSR在使用时应注意：①负载为感性负载时，如直流电磁阀或电磁铁，应在负载两端并联一只二极管，极性如图3所示，二极管的电流应等于工作电流，电压应大于工作电压的4倍。

②SSR工作时应尽量把它靠近负载，其输出引线应满足负荷电流的需要。
