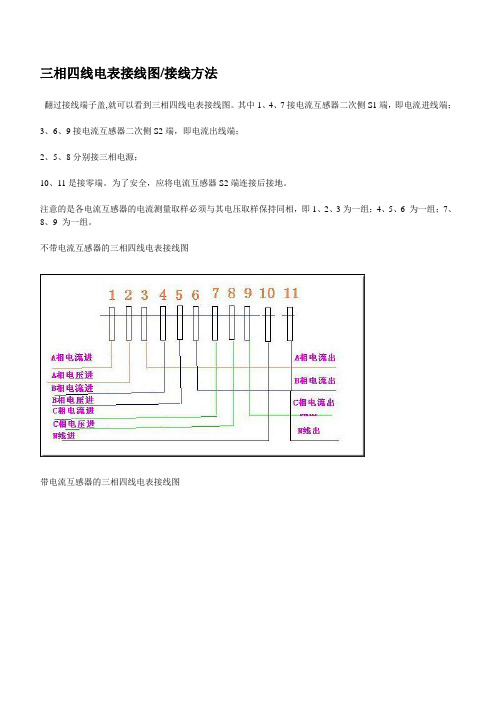

三相四线电表接线图/接线方法翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图带电流互感器的三相四线电表接线图三相四线电度表带互感器的接线图Reference URL:/info/diangong/5372.html############################################################################### 互感器三相电度表朋友,你看看下面我给你的这两个图啊,很直观的,只要按照上面去接线包你没错的。
这个是三只互感器配三只电流互感器的接线图。
这个是三只电流互感器配一块三相四线电度表的接线图。
继续追问:来自手机问问师傅图呢,我怎么没看到补充回答:朋友,你看看下面我给你的这两个图啊,很直观的,只要按照上面去接线包你没错的。
这个是三只互感器配三只电流互感器的接线图。
这个是三只电流互感器配一块三相四线电度表的接线图。
继续追问:来自手机问问还要带上电流表的朋友,你看看下面我给你的这两个图啊,很直观的,只要按照上面去接线包你没错的。
这个是三只互感器配三只电流互感器的接线图。
这个是三只电流互感器配一块三相四线电度表的接线图。
继续追问:来自手机问问师傅图呢,我怎么没看到补充回答:朋友,你看看下面我给你的这两个图啊,很直观的,只要按照上面去接线包你没错的。
这个是三只互感器配三只电流互感器的接线图。
这个是三只电流互感器配一块三相四线电度表的接线图。
继续追问:来自手机问问还要带上电流表的#############################################################################互感器电流表公司的电工知识频道已经很久没有更新了,现在开始继续分享一些工程师提供的一些基础知识。
DT862(DS862)-4型三相四线(三相三线)电能表DD862 单相电能表三相四线电表加互感器接线图电表孔号2.5.8分别接ABC三相电源,1.3接A相互感器,4.6接B相互感,7.9接C相互感,10、11接零线不带电流互感器的电表三相四线和三相三线制的区别:1.三相电路中负载的连接方法有两种星形联结和三角形联结2.星形联结分为三相四线制和三相三线制;从电路图上看,前者在三根相线交点处多一根中性线,而后者没有;3.当三相负载对称时,负载中性线中电流为0,因此中性线可以没有,因此这就是三相三线制电路,其在生产上的应用极为广泛,因为生产上的三相负载(通常所见的是三相电动机)一般都是对称的。
4.当对于负载不对称时,或某相断开时,将会使中性线中产生电路,中性线保证了负载相电压和电源相电压相等和对称,其有效值为220v,如果此时没有中线,将使各相负载电压不等,从而使得某些电器电压超过额定电压,而这是不允许的。
三相三线制(three-phase three-wire system)不引出中性线的星型接法和三角形接法。
电力系统高压架空线路一般采用三相三线制,三条线路分别代表a,b,c三相,我们在野外看到的输电线路,一回即有三根线(即三相),三根线可能水平排列,也可能是三角形排列的;对每一相可能是单独的一根线(一般为钢芯铝绞线),也有可能是分裂线(电压等级很高的架空线路中,为了减小电晕损耗和线路电抗,采用分裂导线,多根线组成一相线,一般2-4分裂,在特高压交直流工程中可能用到6-8分裂),没有中性线,故称三相三线制。
三相交流发电机的三个定子绕组的末端联结在一起,从三个绕组的始端引出三根火线向外供电、没有中线的三相制叫三相三线制。
电晕:曲率半径小的导体电极对空气放电,便产生了电晕。
(电晕产生热效应和臭氧、氮的氧化物,使线圈内局部温度升高,导致胶粘剂变质、碳化,股线绝缘和云母变白,进而使股线松散、短路,绝缘老化。
三相四线电能表是连接在三相四线配电网络中的电能计量装置,主要用于对电能的计量和测量。
它的互感器接线方式分为两种,一种是三相四线三互感器接法,另一种是三相四线两互感器接法。
这里简单介绍一下三相四线两互感器接法。
在三相四线两互感器接法中,互感器包括正向互感器、反向互感器和零序互感器。
其中,正向互感器用于测量三相有功电能,零序互感器则用于测量三相不平衡电量和零序电流。
具体接线步骤如下:
1. 将三个相线L1、L2、L3连入正向互感器的L1、L2、L3端,将负载接入表前的连接器;
2. 将反向互感器的L1、L2、L3与正向互感器的L1、L2、L3相连,形成一个环形测量环,将负载接入表前的连接器;
3. 将零序互感器的L1、L2、L3接入表前的相应端口,以测量三相不平衡电量和零序电流。
需要注意的是,三相四线电能表互感器的接线方式可能会因具体情况而有所不同,因此在具体的接线过程中,需要参照电表产品说明书和实际工程需求进行正确接线和调试,并严格按照相关国家标准进行验收和安全评估。
三相四线控知能电能表接法直入式接法:
1. 1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈,1、4、7接线柱接电源侧A、B、C。
2. 3、6、9接线柱接负载。
3. 2、5、8接线柱为电压线圈。
4. 10、11接线柱接零线N。
互感式接法:
1. 翻过接线端子盖,可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
2. 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
请注意,以上信息仅供参考,实际操作时请遵循专业电工的指导,确保安全。
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6为一组;7、8、9为一组。
不带电流互感器的三相四线电表接线图带电流互感器的三相四线电表接线图三相四线
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。
为了安全,应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。
民熔三相四线电表的接线图
三相交流电是电能的一种输送形式,简称为三相电。
三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。
三相交流电有很多用途。
工业上的交流电气设备,如电动机,大多采用三相交流电,通常称为三相四线制。
在日常生活中,使用单相电源,又称照明用电。
当采用照明电源时,其中一个三相供电装置用于供电,如家用电器,另一条线是三相四线中的第四条线,即零线,从三相电的中性点引出。
翻开盖子,可以看到三相四线表接线图。
其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电气出线端;2、5、8接三相电源;10、11接零端。
为了安全起见,电流互感器的S2端应连接并接地。
需要注意的是,每台电流互感器的电流测量采样必须与其电压采样同相,即1、2、3为一组;4、5、6为一组;7、8、9
为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线图
三相四线电度表带互感器的接线图
三相四线外接互感器的电能表接线图。
