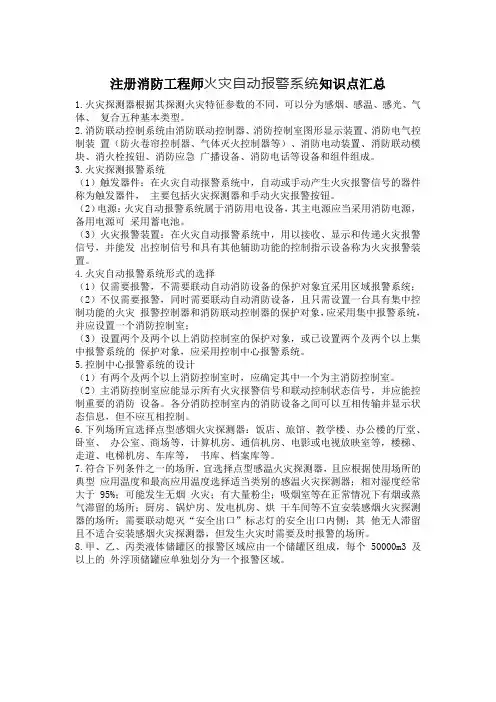

注册消防工程师火灾自动报警系统知识点汇总1.火灾探测器根据其探测火灾特征参数的不同,可以分为感烟、感温、感光、气体、复合五种基本类型。
2.消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。
3.火灾探测报警系统(1)触发器件:在火灾自动报警系统中,自动或手动产生火灾报警信号的器件称为触发器件,主要包括火灾探测器和手动火灾报警按钮。
(2)电源:火灾自动报警系统属于消防用电设备,其主电源应当采用消防电源,备用电源可采用蓄电池。
(3)火灾报警装置:在火灾自动报警系统中,用以接收、显示和传递火灾报警信号,并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置。
4.火灾自动报警系统形式的选择(1)仅需要报警,不需要联动自动消防设备的保护对象宜采用区域报警系统;(2)不仅需要报警,同时需要联动自动消防设备,且只需设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象,应采用集中报警系统,并应设置一个消防控制室;(3)设置两个及两个以上消防控制室的保护对象,或已设置两个及两个以上集中报警系统的保护对象,应采用控制中心报警系统。
5.控制中心报警系统的设计(1)有两个及两个以上消防控制室时,应确定其中一个为主消防控制室。
(2)主消防控制室应能显示所有火灾报警信号和联动控制状态信号,并应能控制重要的消防设备。
各分消防控制室内的消防设备之间可以互相传输并显示状态信息,但不应互相控制。
6.下列场所宜选择点型感烟火灾探测器:饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室、商场等,计算机房、通信机房、电影或电视放映室等,楼梯、走道、电梯机房、车库等,书库、档案库等。
7.符合下列条件之一的场所,宜选择点型感温火灾探测器,且应根据使用场所的典型应用温度和最高应用温度选择适当类别的感温火灾探测器;相对湿度经常大于 95%;可能发生无烟火灾;有大量粉尘;吸烟室等在正常情况下有烟或蒸气滞留的场所;厨房、锅炉房、发电机房、烘干车间等不宜安装感烟火灾探测器的场所;需要联动熄灭“安全出口”标志灯的安全出口内侧;其他无人滞留且不适合安装感烟火灾探测器,但发生火灾时需要及时报警的场所。
一级消防工程师考点火灾自动报警系统布线设计要求火灾自动报警系统的布线设计要求1.布线设计的一般规定1)火灾自动报警系统的传输线路和50V以下供电的控制线路,应采用电压等级不低于交流300/500V的铜芯绝缘导线或铜芯电缆。
采用交流220/380V的供电和控制线路,应采用电压等级不低于交流450/750V的铜芯绝缘导线或铜芯电缆。
2)火灾自动报警系统传输线路的线芯截面选择,除应满足自动报警装置技术条件的要求外,还应满足机械强度的要求。
铜芯绝缘导线和铜芯电缆线芯的最小截面面积,不应小于下表的规定。
3)火灾自动报警系统的供电线路和传输线路设置在室外时,应埋地敷设。
4)火灾自动报警系统的供电线路和传输线路设置在地(水)下隧道或湿度大于90%的场所时,线路及接线处应做防水处理。
5)采用无线通信方式的系统设计,应符合下列规定:①无线通信模块的设置间距不应大于额定通信距离的75%。
②无线通信模块应设置在明显部位,且应有明显标识。
2.室内布线设计1)火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、BI级以上的钢性塑料管或封闭式线槽保护。
2)火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆,报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
3)线路暗敷设时,宜采用金属管、可挠(金属)电气导管或BI级以上的刚性塑料管保护,并应敷设在不燃烧体的结构层内,且保护层厚度不宜小于30mm;线路明敷设时,应采用金属管、可挠(金属)电气导管或金属封闭线槽保护。
矿物绝缘类不燃性电缆可明敷。
4)火灾自动报警系统用的电缆竖井,宜与电力、照明用的低压配电线路电缆竖井分别设置。
如受条件限制必须合用时,应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。
5)不同电压等级的线缆不应穿入同一根保护管内,当合用同一线槽时,线槽内应有隔板分隔。
6)采用穿管水平敷设时,除报警总线外,不同防火分区的线路不应穿入同一根管内。

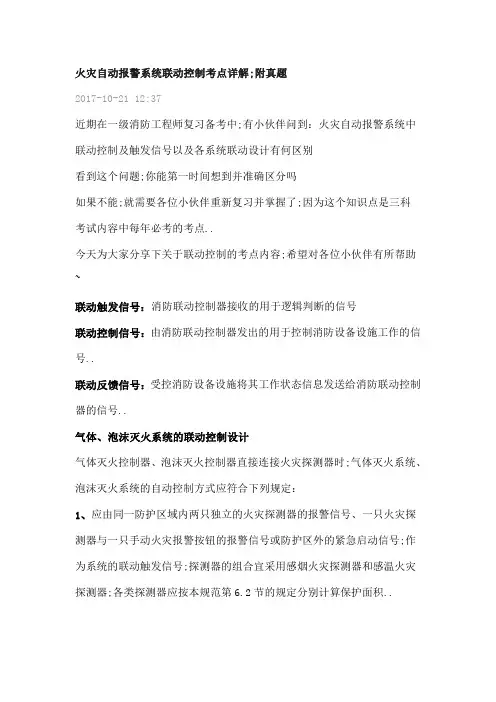

火灾自动报警系统联动控制考点详解;附真题2017-10-21 12:37近期在一级消防工程师复习备考中;有小伙伴问到:火灾自动报警系统中联动控制及触发信号以及各系统联动设计有何区别看到这个问题;你能第一时间想到并准确区分吗如果不能;就需要各位小伙伴重新复习并掌握了;因为这个知识点是三科考试内容中每年必考的考点..今天为大家分享下关于联动控制的考点内容;希望对各位小伙伴有所帮助~联动触发信号:消防联动控制器接收的用于逻辑判断的信号联动控制信号:由消防联动控制器发出的用于控制消防设备设施工作的信号..联动反馈信号:受控消防设备设施将其工作状态信息发送给消防联动控制器的信号..气体、泡沫灭火系统的联动控制设计气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时;气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定:1、应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号;作为系统的联动触发信号;探测器的组合宜采用感烟火灾探测器和感温火灾探测器;各类探测器应按本规范第6.2节的规定分别计算保护面积..2、气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后;应启动设置在该防护区内的火灾声光警报器;且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号;在接收到第二个联动触发信号后;应发出联动控制信号;且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号..3、联动控制信号应包括下列内容:①关闭防护区域的送排风机及送排风阀门;②停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀;③联动控制防护区域开口封闭装置的启动;包括关闭防护区域的门、窗;④启动气体灭火装置、泡沫灭火装置;气体灭火控制器、泡沫灭火控制器;可设定不大于30s的延迟喷射时间..4、平时无人工作的防护区;可设置为无延迟的喷射;应在接收到满足联动逻辑关系的首个联动触发信号后按本条第3款规定执行除启动气体灭火装置、泡沫灭火装置外的联动控制;在接收到第二个联动触发信号后;应启动气体灭火装置、泡沫灭火装置..5、气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器;指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别..启动气体灭火装置、泡沫灭火装置的同时;应启动设置在防护区入口处表示气体喷洒的火灾声光警报器;组合分配系统应首先开启相应防护区域的选择阀;然后启动气体灭火装置、泡沫灭火装置..2015年技术实务86某单位洁净厂房;设有中央空调系统;用防火墙划分为两个防火分区;有一条输送带贯通两个防火分区;在输送带穿过防火墙处的洞口设有专用防火闸门;厂房内设置IG541组合分配灭火系统保护;下列关于该气体灭火系统启动联动控制的说法中;正确的有 ..A.应联动关闭输送带传过防火墙处的专用防火阀门B.应联动关闭中央空调系统C.应由一个火灾探测器动作启动系统D.应联动打开气体灭火系统的选择阀E.应联动打开空调系统穿越防火处的防火阀答案ABD防排烟系统的联动控制设计1、防烟系统的联动控制方式应符合下列规定:1应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号;作为送风口开启和加压送风机启动的联动触发信号;并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动..2应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号;作为电动挡烟垂壁降落的联动触发信号;并应由消防联动控制器联动控制电动挡烟垂壁的降落..2016年技术实务67下列关于建筑防烟系统联动控制要求的做法中;错误的是 ..A.常闭加压送风口开启由其所在防火分区内两只独立火灾探测器的报警信号作为联动触发信号B.加压送风机启动由其所在防火分区内的一只火灾探测器与一只手动火灾报警按钮的报警信号作为联动触发信号C.楼梯间的前室或合用前室的加压送风系统中任一常闭加压送风口开启时;联动启动该楼梯间各楼层的前室及合用前室内的常闭加压送风口D.对于防火分区跨越多个楼层的建筑;楼梯间的前室或合用前室内任一常闭加压送风口开启时联动启动该防火分区内全部楼层的楼梯间前室及合用前室内的常闭加压送风口答案C2、排烟系统的联动控制方式应符合下列规定:1 应由同一防烟分区内的两只独立的火灾探测器的报警信号;作为排烟口、排烟窗或排烟阀开启的联动触发信号;并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启;同时停止该防烟分区的空气调节系统..2 应由排烟口、排烟窗或排烟阀开启的动作信号;作为排烟风机启动的联动触发信号;并应由消防联动控制器联动控制排烟风机的启动..2016年技术实务88某建筑高度为24m的商业建筑;中部设置一个面积为600m2;贯穿建筑地上5层的中庭;该中庭同时设置线型光束感烟火灾探测器和图像型火灾探测器;中庭的环廊设置点型感烟火灾探测器;环廊与中庭之间无防烟分隔;中庭顶部设置机械排烟设施..下列报警信号中;可作为该中庭顶部机械排烟设施开启联动触发信号的有 ..A.中庭任一线型光束感烟火灾探测器和任一图像型火焰探测器的报警信号B.中庭两个地址线型光束感烟火灾探测器的报警信号C.中庭任一线型光束感火灾烟探测器和环廊任一点型感烟火灾探测器的报警信号D.中庭两个地址图像型火焰探测器的报警信号E.环廊任一点型感烟火灾探测器及其相邻商铺内任一火灾探测器的报警信号答案ABCD自动喷水灭火系统的联动控制设计1、湿式系统和干式系统的联动控制设计;应符合下列规定:1联动控制方式;应由湿式报警阀压力开关的动作信号作为触发信号;直接控制启动喷淋消防泵;联动控制不应受消防联动控制器处于自动或手动状态影响..2手动控制方式;应将喷淋消防泵控制箱柜的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘;直接手动控制喷淋消防泵的启动、停止..3水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器..2015年技术实务93某办公建筑设有火灾自动报警系统、自动喷水灭火系统和防排烟系统..建筑内下列消防系统中;启动联动控制不受消防联动控制器处于自动或手动状态影响的有 ..A.预作用式自动喷水灭火系统B.湿式自动喷水灭火系统C.干式自动喷喷水灭火系统D.湿式室内消火栓系统E.防排烟系统答案BCD2015年综合能力86某建筑设有火灾自动报警系统和湿式自动喷水灭火系统;使消防泵控制柜处于自动状态;检测消防泵联动控制功能;能启动消防泵的操作有 ..A.使消防联动控制器处于自动状态;断开压力开关与消防泵控制柜的控制连接线;在没有任何火灾报警信号的情况下;打开末端试水装置;压力开关动作B.使消防联动控制器处于手动状态;打开末端试水装置;压力开关动作C.使消防联动控制器处于手动状态;断开压力开关与消防泵控制柜的控制连接线;使末端试水装置所在防火区的一只感烟火灾探测器报警;打开末端试水装置;压力开关动作D.使消防联动控制器处于自动状态;打开末端试水装置;压力开关动作E.使消防联动控制器处于自动状态;断开压力开关与消防泵控制柜的控制连接线;打开末端试水装置;压力开关动作;在消防联动控制器上手动操作启动消防泵答案BDE2、预作用系统的联动控制设计;应符合下列规定:1联动控制方式;应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号;作为预作用阀组开启的联动触发信号..由消防联动控制器控制预作用阀组的开启;使系统转变为湿式系统;当系统设有快速排气装置时;应联动控制排气阀前的电动阀的开启..湿式系统的联动控制设计应符合相关规定..2手动控制方式;应将喷淋消防泵控制箱柜的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮;用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘;直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启..3水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号;有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器..3、雨淋系统的联动控制设计;应符合下列规定:1联动控制方式;应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号;作为雨淋阀组开启的联动触发信号..应由消防联动控制器控制雨淋阀组的开启..2手动控制方式;应将雨淋消防泵控制箱柜的启动和停止按钮、雨淋阀组的启动和停止按钮;用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘;直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启..3水流指示器;压力开关;雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器..2016年综合能力100在对建筑由火灾自动报警系统联动启动的雨淋喷水灭火系统进行检测时;应检测雨淋阀组联动控制功能;根据现行国家消防技术标准;下列关于开启雨淋阀组的联动触发信号的说法中;正确的有 .. A.同一报警区域内两只及以上独立的感温火灾探测器的报警信号B.同一报警区域内两只及以上独立的感烟火灾探测器的报警信号C.同一报警区域内一只感烟火灾探测器与一只手动火灾报警按钮的报警信号D.同一报警区域内一只感烟火灾探溅器与一只感温火灾报警的报警信号E.同一报警区域内一只感温火灾探测器与一只手动火灾报警按钮的报警信号答案AE4、自动控制的水幕系统的联动控制设计;应符合下列规定:1联动控制方式;当自动控制的水幕系统用于防火卷帘的保护时;应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号;并应由消防联动控制器联动控制水幕系统相关控制阀组的启动;仅用水幕系统作为防火分隔时;应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号;并应由消防联动控制器联动控制水幕系统相关控制阀组的启动..2手动控制方式;应将水幕系统相关控制阀组和消防泵控制箱柜的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘;并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启..3压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号;应反馈至消防联动控制器..防火门、防火卷帘的联动控制设计1、防火门系统的联动控制设计;应符合下列规定:1 应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号;作为常开防火门关闭的联动触发信号;联动触发信号应由火灾报警控制器或消防联动控制器发出;并应由消防联动控制器或防火门监控器联动控制防火门关闭..2 疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器..2、疏散通道上设置的防火卷帘的联动控制设计;应符合下列规定:1 联动控制方式;防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处;任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面;在卷帘的任一侧距卷帘纵深0.5m~5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器..2 手动控制方式;应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降..2015年技术实务32在某商业建筑内的疏散走道上设置的防火卷帘;其联动控制程序应是 ..A.专业用于联动防火卷帘的感烟火灾探测器动作后;防火卷帘下降至距楼板面1.8m处;专门用于联动防火卷帘的感温火灾探测器动作后;防火卷帘下降到楼板面B.专业用于联动防火卷帘的感温火灾探测器动作后;防火卷帘下降至距楼板面1.8m处;专门用于联动防火卷帘的感烟火灾探测器动作后;防火卷帘下降到楼板面C.专业用于联动防火卷帘的感烟火灾探测器动作后;防火卷帘下降至距楼板面1.5m处;专门用于联动防火卷帘的感温火灾探测器动作后;防火卷帘下降到楼板面D.专业用于联动防火卷帘的感温火灾探测器动作后;防火卷帘下降至距楼板面1.5m处;专门用于联动防火卷帘的感温火灾探测器动作后;防火卷帘下降到楼板面答案A3、非疏散通道上设置的防火卷帘的联动控制设计;应符合下列规定:1 联动控制方式;应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号;作为防火卷帘下降的联动触发信号;并应联动控制防火卷帘直接下降到楼板面..2 手动控制方式;应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降;并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落..消火栓系统的联动控制设计1、联动控制方式;应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号;直接控制启动消火栓泵;联动控制不应受消防联动控制器处于自动或手动状态影响..当设置消火栓按钮时;消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号;由消防联动控制器联动控制消火栓泵的启动..2、手动控制方式;应将消火栓泵控制箱柜的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘;并应直接手动控制消火栓泵的启动、停止..3、消火栓泵的动作信号应反馈至消防联动控制器..。

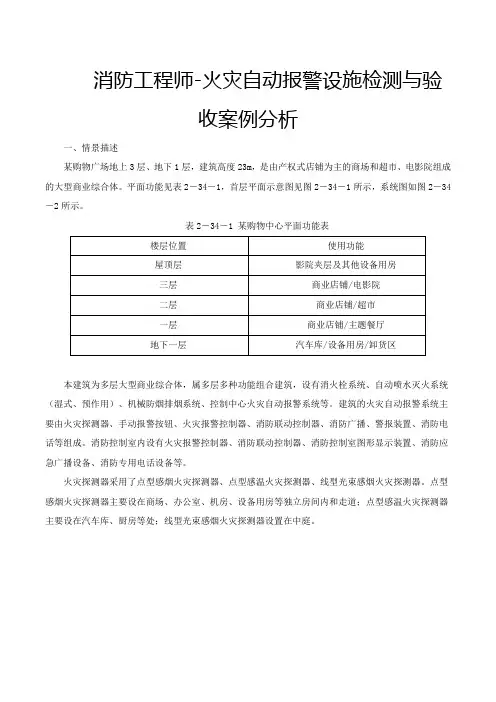

消防工程师-火灾自动报警设施检测与验收案例分析一、情景描述某购物广场地上3层、地下1层,建筑高度23m,是由产权式店铺为主的商场和超市、电影院组成的大型商业综合体。
平面功能见表2-34-1,首层平面示意图见图2-34-1所示,系统图如图2-34-2所示。
表2-34-1 某购物中心平面功能表本建筑为多层大型商业综合体,属多层多种功能组合建筑,设有消火栓系统、自动喷水灭火系统(湿式、预作用)、机械防烟排烟系统、控制中心火灾自动报警系统等。
建筑的火灾自动报警系统主要由火灾探测器、手动报警按钮、火灾报警控制器、消防联动控制器、消防广播、警报装置、消防电话等组成。
消防控制室内设有火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防应急广播设备、消防专用电话设备等。
火灾探测器采用了点型感烟火灾探测器、点型感温火灾探测器、线型光束感烟火灾探测器。
点型感烟火灾探测器主要设在商场、办公室、机房、设备用房等独立房间内和走道;点型感温火灾探测器主要设在汽车库、厨房等处;线型光束感烟火灾探测器设置在中庭。
二、案例说明本案例主要分析下列内容:(一)系统形式的选择和设计要求。
(二)报警区域和探测区域的划分。
(三)火灾探测器的选择。
(四)系统布线。
(五)系统的调试。
(六)系统的验收。
三、关键知识点及依据依据:《建筑消防设施检测技术规程》(GA 503—2004)、《火灾自动报警系统设计规范》GB50116-2013和《火灾自动报警系统施工及验收规范》GB 50166-2007。
(一)系统形式的选择和设计要求3.2.1 火灾自动报警系统形式的选择,应符合下列规定:1 仅需要报警,不需要联动自动消防设备的保护对象宜采用区域报警系统。
2 不仅需要报警,同时需要联动自动消防设备,且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象,应采用集中报警系统,并应设置一个消防控制室。
3 设置两个及以上消防控制室的保护对象,或己设置两个及以上集中报警系统的保护对象,应采用控制中心报警系统。

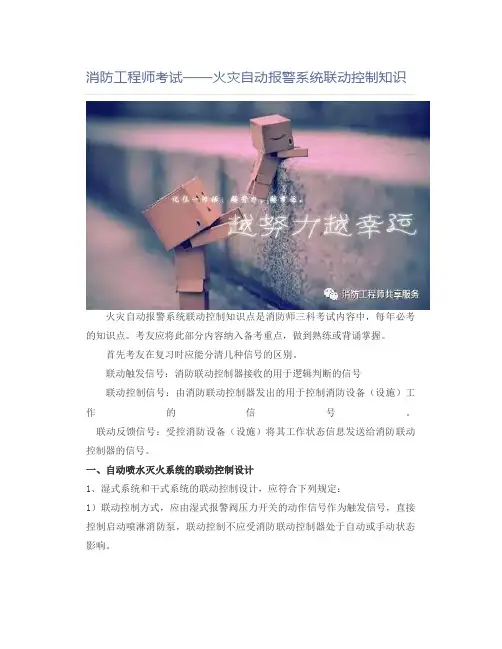

消防工程师考试——火灾自动报警系统联动控制知识火灾自动报警系统联动控制知识点是消防师三科考试内容中,每年必考的知识点。
考友应将此部分内容纳入备考重点,做到熟练或背诵掌握。
首先考友在复习时应能分清几种信号的区别。
联动触发信号:消防联动控制器接收的用于逻辑判断的信号联动控制信号:由消防联动控制器发出的用于控制消防设备(设施)工作的信号。
联动反馈信号:受控消防设备(设施)将其工作状态信息发送给消防联动控制器的信号。
一、自动喷水灭火系统的联动控制设计1、湿式系统和干式系统的联动控制设计,应符合下列规定:1)联动控制方式,应由湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响。
2)手动控制方式,应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止。
3)水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
【2015年技术实务93】某办公建筑设有火灾自动报警系统、自动喷水灭火系统和防排烟系统。
建筑内下列消防系统中,启动联动控制不受消防联动控制器处于自动或手动状态影响的有()。
A.预作用式自动喷水灭火系统B.湿式自动喷水灭火系统C.干式自动喷喷水灭火系统D.湿式室内消火栓系统E.防排烟系统【答案】BCD【2015年综合能力86】某建筑设有火灾自动报警系统和湿式自动喷水灭火系统,使消防泵控制柜处于自动状态,检测消防泵联动控制功能,能启动消防泵的操作有()。
A.使消防联动控制器处于自动状态,断开压力开关与消防泵控制柜的控制连接线,在没有任何火灾报警信号的情况下,打开末端试水装置,压力开关动作B.使消防联动控制器处于手动状态,打开末端试水装置,压力开关动作C.使消防联动控制器处于手动状态,断开压力开关与消防泵控制柜的控制连接线,使末端试水装置所在防火区的一只感烟火灾探测器报警,打开末端试水装置,压力开关动作D.使消防联动控制器处于自动状态,打开末端试水装置,压力开关动作E.使消防联动控制器处于自动状态,断开压力开关与消防泵控制柜的控制连接线,打开末端试水装置,压力开关动作,在消防联动控制器上手动操作启动消防泵【答案】BDE2、预作用系统的联动控制设计,应符合下列规定:1)联动控制方式,应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号,作为预作用阀组开启的联动触发信号。

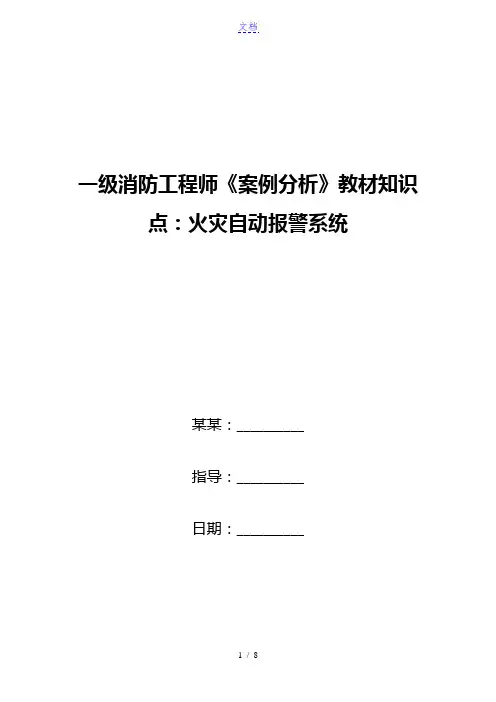

一级消防工程师《案例分析》教材知识点:火灾自动报警系统某某:__________指导:__________日期:__________火灾自动报警系统依据《建筑设计防火规X》(GB 50016—2006)的规定,一至三层的娱乐场所可以不设火灾自动报警系统。
但是如果为了实现自动启动机械排烟系统和进~步加强消防安全,也可以设置火灾自动报警系统并采用集中火灾报警控制系统2.依据《建筑设计防火规X》(GB 50016—2006)的规定,任一层建筑面积大于1500m2或总建筑面积大于3000 m2的制衣厂房应设火灾自动报警系统,且采用集史火灾报警控制系统3.根据《建筑设计防火规X》(GB 50016-2006)的规定,每座占地面积大于1000m3的棉毛、丝、麻、化纤及其织物的库房应安装火灾自动报警系统。
根据《火灾自动报警系统设计规X》(GB 50116一1998)的规定,丙类物品库房为二级火灾自动报警系统保护对象。
火灾自动报警系统应设有自动和手动两种触发装置。
区域报警系统,宜用于二级保护对象;集中报警系统,宜用于一级和二级保护对象。
设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防排烟设施的建筑,应设置消防控制室4.根据《汽车库、修车库、停车场设计防火规X》(GB 50067-1997)的规定,I、Ⅱ类地下汽车库以及地下机械式立体汽车库、地下复式汽车库、采用升降梯作汽车疏散出口的地下汽车库,应设置火灾自动报警系统。
若地下车库防火分类为Ⅲ类,可不设火灾自动报警系统,但考虑到机械排烟系统联动需要,也可以设置火灾自动报警系统5.根据《火灾自动报警系统设计规X》(GB 50116-1998)的规定,建筑高度不超过100m的高层公共建筑,火灾自动报警系统保护对象分级为一级。
系统采用控制中心报警系统设一台集中火灾报警控制器和十三台区域显示器及图形显示装置、消防联运控制器、火灾应急广播等。
消防控制室设在一层,并设有直通室外的安全出口。

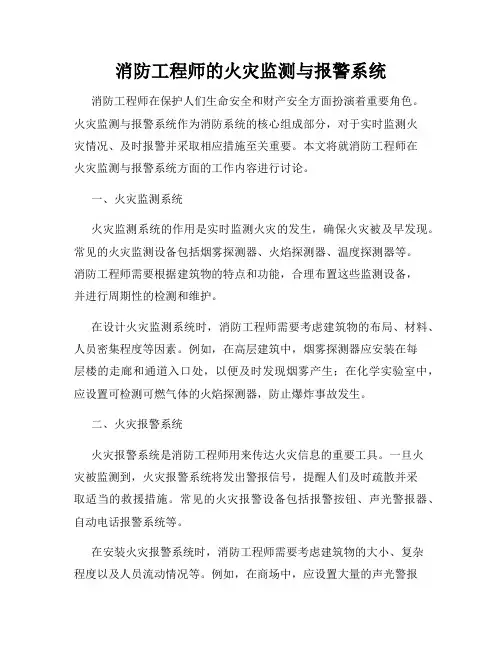

消防工程师的火灾监测与报警系统消防工程师在保护人们生命安全和财产安全方面扮演着重要角色。
火灾监测与报警系统作为消防系统的核心组成部分,对于实时监测火灾情况、及时报警并采取相应措施至关重要。
本文将就消防工程师在火灾监测与报警系统方面的工作内容进行讨论。
一、火灾监测系统火灾监测系统的作用是实时监测火灾的发生,确保火灾被及早发现。
常见的火灾监测设备包括烟雾探测器、火焰探测器、温度探测器等。
消防工程师需要根据建筑物的特点和功能,合理布置这些监测设备,并进行周期性的检测和维护。
在设计火灾监测系统时,消防工程师需要考虑建筑物的布局、材料、人员密集程度等因素。
例如,在高层建筑中,烟雾探测器应安装在每层楼的走廊和通道入口处,以便及时发现烟雾产生;在化学实验室中,应设置可检测可燃气体的火焰探测器,防止爆炸事故发生。
二、火灾报警系统火灾报警系统是消防工程师用来传达火灾信息的重要工具。
一旦火灾被监测到,火灾报警系统将发出警报信号,提醒人们及时疏散并采取适当的救援措施。
常见的火灾报警设备包括报警按钮、声光警报器、自动电话报警系统等。
在安装火灾报警系统时,消防工程师需要考虑建筑物的大小、复杂程度以及人员流动情况等。
例如,在商场中,应设置大量的声光警报器,以提醒人们逃生;在医院中,应设置自动电话报警系统,以便火灾发生时能及时联系到消防部门。
三、火灾监测与报警系统的联动为了提高火灾报警系统的准确性和可靠性,消防工程师还需要将火灾监测与报警系统与其他消防设施进行联动。
常见的联动设备包括喷淋系统、疏散通道指示灯等。
当火灾监测系统监测到火灾信号时,消防工程师可以通过喷淋系统自动启动,及时进行灭火。
同时,疏散通道指示灯可以提供逃生路线的指引,确保人员安全疏散。
四、火灾监测与报警系统的维护火灾监测与报警系统的正常运行需要定期维护和检测。
消防工程师需要制定维护计划,并对监测设备、报警设备以及联动设备进行定期检查和测试。
在维护过程中,消防工程师需要注意以下几个方面:首先,确保监测设备的清洁和灵敏度,避免误报和漏报的情况发生;其次,检查报警系统的声光设备是否正常工作,保证警报能够传达给人们;最后,进行喷淋系统的定期测试,确保喷淋装置能够正常启动。

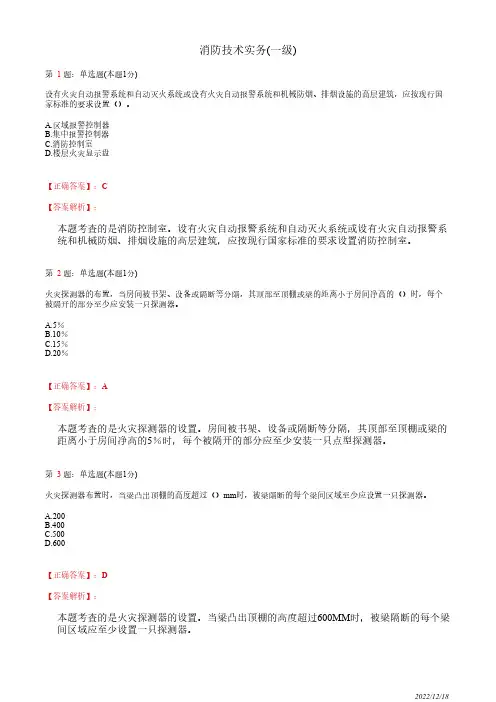

消防技术实务(一级)第 1题:单选题(本题1分)设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防烟、排烟设施的高层建筑,应按现行国家标准的要求设置()。
A.区域报警控制器B.集中报警控制器C.消防控制室D.楼层火灾显示盘【正确答案】:C【答案解析】:本题考查的是消防控制室。
设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防烟、排烟设施的高层建筑,应按现行国家标准的要求设置消防控制室。
第 2题:单选题(本题1分)火灾探测器的布置,当房间被书架、设备或隔断等分隔,其顶部至顶棚或梁的距离小于房间净高的()时,每个被隔开的部分至少应安装一只探测器。
A.5%B.10%C.15%D.20%【正确答案】:A【答案解析】:本题考查的是火灾探测器的设置。
房间被书架、设备或隔断等分隔,其顶部至顶棚或梁的距离小于房间净高的5%时,每个被隔开的部分应至少安装一只点型探测器。
第 3题:单选题(本题1分)火灾探测器布置时,当梁凸出顶棚的高度超过()mm时,被梁隔断的每个梁间区域至少应设置一只探测器。
A.200B.400C.500D.600【正确答案】:D【答案解析】:本题考查的是火灾探测器的设置。
当梁凸出顶棚的高度超过600MM时,被梁隔断的每个梁间区域应至少设置一只探测器。
第 4题:单选题(本题1分)火灾自动报警系统的报警区域是将火灾自动报警系统的警戒范围按防火分区或()划分的单元。
A.楼层B.房间C.工作区D.疏散通道【正确答案】:A【答案解析】:本题考查的是报警区域的划分。
报警区域应根据防火分区或楼层划分;可将一个防火分区或一个楼层划分为一个报警区域,也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。
第 5题:单选题(本题1分)某建筑高度为128m的民用建筑内设置火灾自动报警系统,需要配备总数为1600点的联动控制模块,故应至少选择()台消防联动控制器或联动型火灾报警控制器。

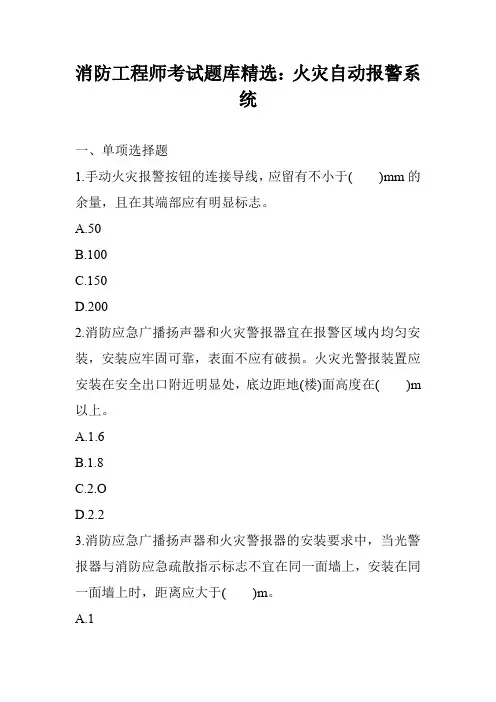

消防工程师考试题库精选:火灾自动报警系统一、单项选择题1.手动火灾报警按钮的连接导线,应留有不小于()mm的余量,且在其端部应有明显标志。
A.50B.100C.150D.2002.消防应急广播扬声器和火灾警报器宜在报警区域内均匀安装,安装应牢固可靠,表面不应有破损。
火灾光警报装置应安装在安全出口附近明显处,底边距地(楼)面高度在()m 以上。
A.1.6B.1.8C.2.OD.2.23.消防应急广播扬声器和火灾警报器的安装要求中,当光警报器与消防应急疏散指示标志不宜在同一面墙上,安装在同一面墙上时,距离应大于()m。
A.1B.2C.3D.44.液化石油气瓶罐装站安装可燃气体探测器时,其安装位置应选择在()。
A.罐装站围墙高处B.可能泄漏点的上方C.可能泄漏点的下方D.可能泄漏点的上风向5.()是由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成,能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警,从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
A.火灾探测报警系统B.消防联动控制系统C.可燃气体探测报警系统D.电气火灾监控系统6.点型感烟、感温火灾探测器安装宜水平安装,当确实需要倾斜安装时,倾斜角度不大于()。
A.30°B.45°C.60°7.火灾自动报警系统导线敷设后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,且绝缘电阻值不应小于()MQ。
同一工程中的导线,应根据不同用途选择不同颜色加以区分,相同用途的导线颜色应一致。
电源线正极应为红色,负极应为蓝色或黑色。
A.10B.20C.30D.408.如下图所示,一走道项棚上居中安装点型感温火灾探测器,走道长度为30m,在走道距端墙5m位置安装一点型感温火灾探测器,按照消防安全技术标准,该走道还应至少安装()只点型感温火灾探测器。
A.1B.2C.3D.49.火灾报警控制器调试使控制器与探测器之间的连线断路和短路,控制器应在()s内发出故障信号。

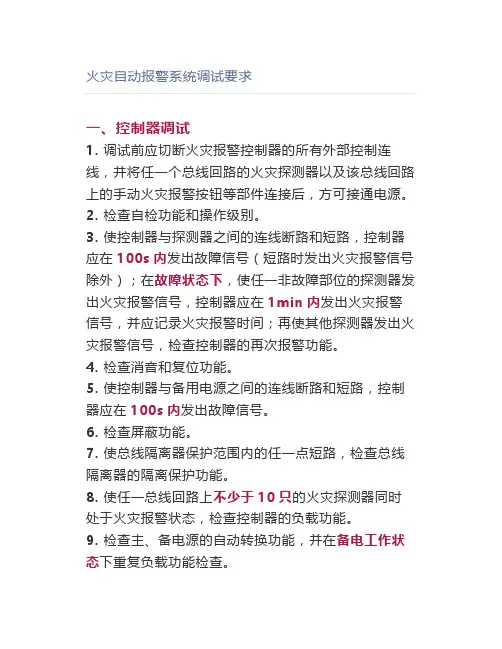

火灾自动报警系统调试要求一、控制器调试1. 调试前应切断火灾报警控制器的所有外部控制连线,并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后,方可接通电源。
2. 检查自检功能和操作级别。
3. 使控制器与探测器之间的连线断路和短路,控制器应在100s内发出故障信号(短路时发出火灾报警信号除外);在故障状态下,使任一非故障部位的探测器发出火灾报警信号,控制器应在1min内发出火灾报警信号,并应记录火灾报警时间;再使其他探测器发出火灾报警信号,检查控制器的再次报警功能。
4. 检查消音和复位功能。
5. 使控制器与备用电源之间的连线断路和短路,控制器应在100s内发出故障信号。
6. 检查屏蔽功能。
7. 使总线隔离器保护范围内的任一点短路,检查总线隔离器的隔离保护功能。
8. 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态,检查控制器的负载功能。
9. 检查主、备电源的自动转换功能,并在备电工作状态下重复负载功能检查。
10. 检查控制器特有的其他功能。
11. 依次将其他回路与火灾报警控制器相连接,重复检查。
二、消防控制室图形显示装置1. 将消防控制中心图型显示装置与火灾报警控制器和消防联动控制器相连,接通电源。
2. 操作显示装置使其显示完整系统区域覆盖模拟图和各层平面图,图中应明确指示出报警区域、主要部位和各消防设备的名称和物理位置,显示界面应为中文界面。
3. 使火灾报警控制器和消防联动控制器分别发出火灾报警信号和联动控制信号,显示装置应在3s内接收,准确显示相应信号的物理位置,并能优先显示火灾报警信号相对应的界面。
4. 使具有多个报警平面图的显示装置处于多报警平面显示状态,各报警平面应能自动和手动查询,并应有总数显示,且应能手动插入使其立即显示首火警相应的报警平面图。
5. 使显示装置显示故障或联动平面,输入火灾报警信号,显示装置应能立即转入火灾报警平面的显示。
三、消防联动控制器1. 使消防联动控制器分别处于自动工作和手动工作状态,检查其状态显示。

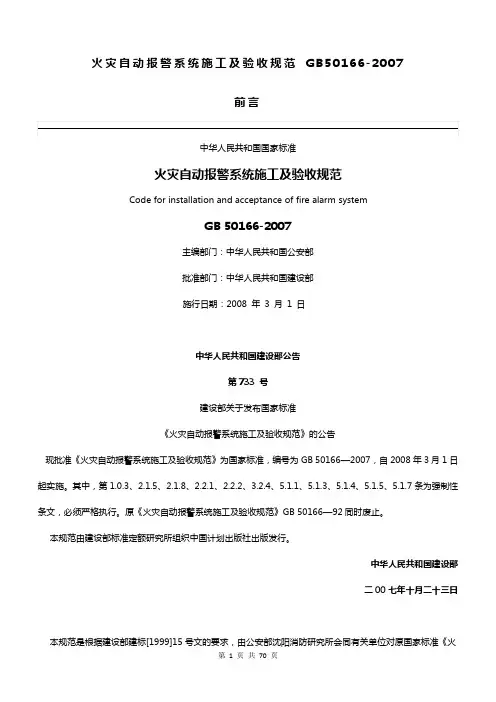

火灾自动报警系统施工及验收规范GB50166-2007前言中华人民共和国国家标准火灾自动报警系统施工及验收规范Code for installation and acceptance of fire alarm systemGB50166-2007主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2008年3月1日中华人民共和国建设部公告第733号建设部关于发布国家标准《火灾自动报警系统施工及验收规范》的公告现批准《火灾自动报警系统施工及验收规范》为国家标准,编号为GB50166—2007,自2008年3月1日起实施。
其中,第1.0.3、2.1.5、2.1.8、2.2.1、2.2.2、3.2.4、5.1.1、5.1.3、5.1.4、5.1.5、5.1.7条为强制性条文,必须严格执行。
原《火灾自动报警系统施工及验收规范》GB50166—92同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00七年十月二十三日本规范是根据建设部建标[1999]15号文的要求,由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统施工及验收规范》GB50166—92进行全面修订的基础上编制而成。
在规范修订过程中,编制组遵循国家有关法律、法规和技术标准,进行了广泛深入的调查研究,认真总结了我国火灾自动报警系统工程施工验收的实践经验,征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见,参考了国内外相关标准规范,最后经专家审查由有关部门定稿。
本次规范修订主要是结合实际应用反映的问题,补充完善了系统设备部件的安装、调试、验收等有关技术内容,增加了通过管路采样的吸气式感烟火灾探测器的施工及验收要求,修订了与《火灾自动报警系统设计规范》GB50116—98不一致、不协调的技术内容,将《火灾自动报警系统施工及验收规范》GB50166—92中系统运行一节改写为系统使用和维护,以强化系统的维护使用,并对规范从格式到内容的编写进行了全面修改,进一步明确了建设、施工、监理单位在施工及验收中的工作职责、工作程序,补充修改了施工及验收工作中需要填写的各类表格。
消防工程师火灾自动报警系统作为一名消防工程师,了解和掌握火灾自动报警系统的原理和应用显得尤为重要。
火灾自动报警系统是一种集传感器、控制器和报警设备于一体的智能系统,其主要功能是能够及时准确地发现火灾,并迅速地向相关人员发送警报信号,从而实现火灾的早期预警与迅速处置。
本文将从火灾自动报警系统的工作原理、设备组成以及安装注意事项等方面进行论述。
工作原理火灾自动报警系统主要依靠各类火灾探测器进行火灾的实时监测和检测。
根据不同的火灾特征,火灾探测器可以分为烟雾探测器、温度探测器和火焰探测器等。
当火灾发生时,火灾探测器会自动检测到烟雾、升高的温度或者明火,并向主控制器发送信号。
主控制器接收到信号后,会立即触发报警装置,例如声光报警器和电话报警等,同时还可以将报警信息发送给消防中心或者相关部门,以便及时采取应急措施。
设备组成火灾自动报警系统由多个关键设备组成,每个设备在系统运行中都起着重要的作用。
首先是主控制器,主控制器是整个系统的核心部分,负责接收来自各个火灾探测器的信号,并进行处理和判断。
其次是火灾探测器,如前文所述,火灾探测器根据火灾特征进行检测,可以及时发现火灾现场。
此外,还包括火灾报警器,如声光报警器、电话报警器等,用于发出警报信号,吸引人员注意。
最后还有备用电源和联动控制设备等辅助设备,它们保证了系统在停电或其他故障时的正常运行。
安装注意事项在安装火灾自动报警系统时,应注意以下几个方面。
首先是火灾探测器的布置,不同的场所和环境可能需要采用不同类型的探测器,需要根据具体情况来选择合适的类型和数量。
其次是设备的安装位置,应根据火灾规律和消防要求将设备安装在容易发生火灾的地方,例如厨房、储存区域等,以保障系统的检测灵敏度和响应速度。
同时,还要避免安装在容易受到气流干扰或者触碰的位置,以免误报。
此外,还需要定期对火灾自动报警系统进行检测和维护,确保其可靠性和有效性。
总结火灾自动报警系统的出现和应用,大大提升了火灾安全防护的能力和水平。
消防工程师考试火灾自动报警系统必须掌握的几个知识点火灾自动报警系统作为消防领域中的重要组成部分,其重要性不言而喻,也因此成为消防工程师考试每年必然考核的内容之一,今天小编就带大家一起学习一下其中的几个知识点。
1.火灾自动报警系统的形式:区域报警系统、集中报警系统和控制中心报警系统。
2.火灾报警控制器必须设置在有人员值班的场所。
3.报警区域的划分:(1)报警区域应根据防火分区或楼层划分,可将一个防火分区或一个楼层划分为一个报警区域,也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。
(2)电缆隧道的一个报警区域宜由一个封闭长度区间组成,一个报警区域不应超过相连的3个封闭长度区间;道路隧道的报警区域应根据排烟系统或灭火系统的联动需要确定,且不宜超过150m。
(3)甲乙丙类液体储罐区的报警区域应由一个储罐区组成,每个50000m³及以上的外浮顶储罐应单独划分为一个报警区域。
(4)列车的报警区域应按车厢划分,每节车厢应划分为一个报警区域。
4.探测区域的划分:(1)探测区域应按独立(套)房间划分。
一个探测区域的面积不宜超过500㎡;从主要入口能看清其内部,且面积不超过1000㎡的房间,也可划分为一个探测区域。
(2)红外光束感烟火灾探测器和缆式线型感温火灾探测器的探测区域的长度,不宜超过100m;空气管差温火灾探测器的探测区域长度宜为20-100m。
(3)下列场所应单独划分探测区域:1)敞开或封闭楼梯间、防烟楼梯间;2)防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室、走道、坡道。
3)电气管道井、通信管道井、电缆隧道。
4)建筑物闷顶、夹层。
备注:学习火灾自动报警系统,在记忆中一定要有报警区域和探测区域的概念,常考题。
5.火灾报警控制器的设计容量:任意一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数,均不应超过3200点,其中每一总线回路连接设备的总数不宜超过200点,且应留有不少于额定容量10%的余量。
一级消防工程师-消防安全技术综合能力-火灾自动报警系统1、电气火灾监控系统中,关于剩余电流式电气火灾监控探测器的说法,正确的是()。
A.剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则,宜设置其下一级配电柜(箱)设置B.在供电线路泄漏电流大于500mA时,宜设置在第一级配电柜(箱)的出线端C.IT系统的配电线路和消防配电线路中宜设置剰余电流式电气火灾监控探测器D.具有探测线路故障电弧功能的电气火灾监控探测器,其保护线路的长度不宜大于100m2、控制类设备主要包括火灾报警控制器、区域显示器、消防联动控制器、可燃气体报警控制器、电气火灾监控器、气体(泡沫)灭火控制器、消防控制室图形显示装置、火灾报警传输设备或用户信息传输装置、防火门监控器等。
下列控制器类设备的安装符合要求的是()。
A.采用壁挂方式安装时,其主显示屏高度宜为1.3-1.5mB.采用壁挂方式安装时,正面操作距离不应小于1mC.采用壁挂方式安装时,其靠近门轴的侧面距墙不应小于0.5mD.落地安装时,其底边宜高出地(楼)面0.5-0.8m3、下列组件中,不属于消防联动控制系统组成部件的是()。
A.消火栓按钮B.消防联动控制器C.火灾探测器D.消防电话4、可燃气体报警控制器在墙上安装时,其靠近门轴的侧面距墙不应小于()m,正面操作距离不应小于()m。
A.0.3,1.5B.0.5,1.2C.0.3.1.2D.0.5,1.55、消防联动控制器设置在消防控制室内时,设备面盘后的维修距离不宜小于()mA.1B.1.5C.2D.36、点型感温探测器宜水平安装,当确实需倾斜安装时,倾斜角不应大于()A.30°B.45°C.60°D.90°7、某消防技术服务机构对施工完毕的火灾自动报警系统进行检查,检査结果符合规范要求的是()。
A.点型感烟火灾探测器距离墙壁的水平距离为0.3mB.安装在顶棚上的点型感烟火灾探测器距离空调送风口的水平距离为0.5mC.点型感烟火灾探测器的底座与导线之间采用压接方式连接D.每个报警区域的模块集中设置在配电箱内8、下列关于火灾自动报警系统的布线说法,符合现行国家工程建设消防技术标准的是()。
二级消防工程师:火灾自动报警系统试题(题库版)1、问答题简述控制器类设备的安装要求。
正确答案:控制器类设备主要包括火灾报警控制器、区域显示器、消防联动控制器、可燃气体报警控制器、电气火灾监控器、气体(泡沫)灭火控制器、(江南博哥)消防控制室图形显示装置、火灾报警传输设备或用户信息传输装置、防火门监控器等设备。
(1)控制器类设备在消防控制室内的布置要求:①设备面盘前的操作距离,单列布置时不应小于1.5m,双列布置时不应小于2m。
②在值班人员经常工作的一面,设备面盘至墙的距离不应小于3m。
③设备面盘后的维修距离不宜小于1m。
:④设备面盘的排列长度大于4m时,其两端应设置宽度不小于1m的通道。
⑤与建筑内其他弱电系统合用的消防控制室内,消防设备应集中设置,并应与其他设备间有明显间隔。
(2)控制器类设备采用壁挂方式安装时,其主显示屏髙度宜为1.5~1.8m;其靠近门轴的侧面距离不应小于0.5m,正面操作距离不应小于1.2m;落地安装时,其底边宜高出地(楼)面0.1~0.2m。
(3)控制器应安装牢固,不应倾斜;安装在轻质墙上时,应采取加周措施。
(4)引入控制器的电缆或导线的安装要求:①配线应整齐,不宜交叉,并应固定牢靠。
②电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹应清晰且不易退色。
③端子板的每个接线端,接线不得超过2根,电缆芯线和导线,应留有不小于200mm的余量并应绑扎成束。
④导线穿管、线槽后,应将管口、槽口封堵。
(5)控制器的主电源应有明显的永久性标志,并应直接与消防电源连接,严禁使用电源插头。
控制器与其外接备用电源之间应直接连接。
(6)控制器的接地应牢固,并有明显的永久性标志。
2、单选火灾探测报警系统的组成不包括()。
A.火灾报警控制器B.触发器件C.火灾警报装置D.消防电气控制装置正确答案:D参考解析:本题考查的是系统构成。
火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成。
2019一级消防工程师《综合能力》考点试题:火灾自动报警系统含答案1.关于火灾自动报警系统布线说法不正确的是()A.在管内或线槽内的布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物B.从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于1mC.火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内D.导线在管内或线槽内,不应有接头或扭结2.在火灾自动报警系统工程质量验收判定准则中,下列情形中,可判定为A类不合格的是()A.火灾探测器的备品数量不足B.验收前提供的资料不符合要求C.系统内的设备及配件规格型号与设计不符D.施工过程质量管理检查记录不完整3.下列关于火灾自动报警系统工程质量检测判定的说法,正确的是()A.系统内的设备及配件规格型号与设计不符,应定为A类不合格B.使用烟雾发生器试验某一烟感,未能发出报警信号,应定为B 类不合格C.检测前提供的资料不符合要求,应定为C类不合格D.使联动控制器处于自动状态,手动开启某一排烟口,屋顶正压送风机立即启动,此项为合格4.关于消防电气控制装置的安装要求说法有误的是()A.消防电气控制装置应安装牢固,不应倾斜;安装在轻质墙上时,应采取加固措施B.消防电气控制装置在消防控制室内墙上安装时,其主显示屏高度宜为1.5m~1.8m,其靠近门轴的侧面距墙不应小于1.5m,正面操作距离不应小于1.2m;落地安装时,其底边宜高出地(楼)面0.1~0.2mC.消防电气控制装置在安装前,应进行功能检查,检查结果不合格的装置严禁安装D.消防电气控制装置外接导线的端部,应有明显的永久性标志5.火灾报警控制器调试中,使控制器与探测器之间的连线断路和短路,控制器应在()内发出故障信号。
A.50sB.100sC.150sD.200s6.火灾自动报警系统的线槽敷设时,应在()部位设置吊点或支点。
