消防火灾自动报警系统资料整理

火灾报警系统概述总结报告概述：火灾报警系统是一种可以及时、准确地监测和报警火灾的安全设备。

它可以通过感知到烟雾、温度或气体变化等迹象，发出警报并通知相关人员进行应急处理。

本篇文章旨在对火灾报警系统进行综述，包括其基本原理、主要组成部分以及应用场景。

I. 基本原理火灾报警系统的工作原理是利用传感器对环境参数进行实时监测，并将数据传输至控制器，以便进行相应的逻辑计算和判断。

当探测到异常情况时，控制器即会触发声光报警装置，同时发送信号给管理站点或相关人员。

这样可以快速响应并采取有效的紧急措施来遏制火势扩大。

II. 主要组成部分1. 传感器：火灾报警系统中最重要的组件之一是各类传感器。

其中，烟雾传感器常用于检测燃烧产生的烟雾颗粒；温度传感器可监测周围环境温度是否超过设定阈值；气体传感器主要用于检测可燃性和有毒气体。

这些传感器的敏感度和准确性对系统的工作效果至关重要。

2. 控制器：控制器是火灾报警系统的核心部分，负责从传感器接收数据并进行处理。

其具备逻辑判断能力，可以根据预设规则来发出相应信号触发警报装置，并将信息发送给管理站点或相关人员。

现代化的控制器还支持联网功能，便于远程监控及实时数据传输。

3. 警报装置：声光报警装置是火灾发生时最为直观有效的手段之一，在被激活后会通过高音量响铃、闪光灯等方式提醒周围人员注意火灾危险。

现今技术已经使得报警装置更加智能化，例如，可与手机APP连接，向用户提供实时通知和远程操作功能。

4. 监控中心和通讯设备：大型建筑物或地区可能需要设置专门的监控中心来对火灾报警系统进行集中管理。

通过通讯设备（如电话线路、网络等），监控中心可以接收到不同位置、不同楼层甚至不同建筑物的火灾报警信息，并及时对危急情况做出反应。

这样能够更好地保护人员的生命财产安全。

III. 应用场景火灾报警系统广泛应用于各类建筑物和场所，其中包括但不仅限于：1. 商业建筑：像商场、写字楼或酒店等人流量大且复杂的地方，火源可能来自电器设备、烟草或厨房等多个渠道。

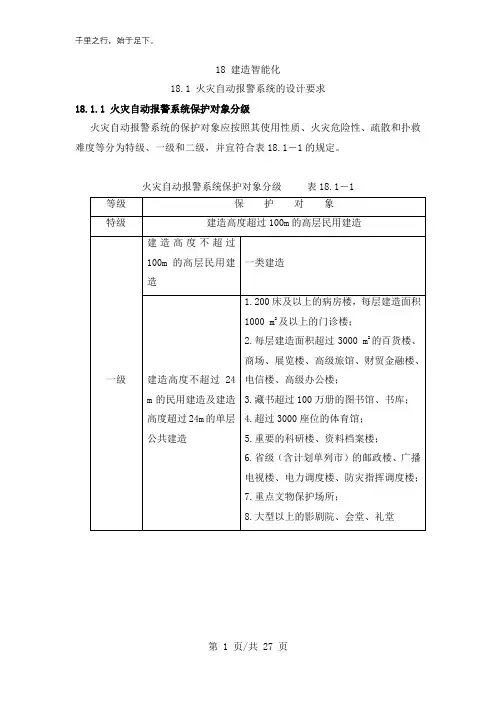

18 建造智能化18.1 火灾自动报警系统的设计要求18.1.1 火灾自动报警系统保护对象分级火灾自动报警系统的保护对象应按照其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表18.1－1的规定。

火灾自动报警系统保护对象分级表18.1－1注：本表未列出的建造的等级可按同类建造的类比原则决定。

高层建造应按照其使用性质、火灾危险性、疏散和补救难度等举行分类。

并宜符合表18.1－2的规定。

一类建造、二类建造的分类表18.1－2生产的火灾危险性甲、乙、丙、丁类举例表18.1－3储存物品的火灾危险性甲、乙、丙、丁类举例表18.1－418.1.2 火灾探测器设置部位1 特级保护对象建造高度超过100m的高层建造，除面积小于5 m2的厕所、卫生间外，均应设火灾自动报警系统。

2 一级保护对象2.1 财贸金融楼的办公室、营业厅、票证库；2.2 电信楼、邮政楼的重要机房和重要房间；2.3 商业楼、商住楼的营业厅，展览楼的展览厅；2.4 高级旅馆的客房和公共活动用房；2.5 电力调度楼、防灾指挥调度楼等的微波机房、计算机房、控制机房、动力机房；2.6 广播电视楼的演播室、播音室、录音室、节目播出技术用房、道具布景房；2.7 图书馆的书库、阅览室、办公室；2.8 档案楼的档案库、阅览室、办公室；2.9 办公楼的办公室、会议室、档案室；2.10 医院病房楼的病房、珍贵医疗设备室、病历档案室、药品库；2.11 科研楼的资料室、珍贵设备室、可燃物较多的和火灾危险性较大的实验室；2.12 教学楼的电化教室、理化演示和实验室、珍贵设备和仪器室；2.13 高级住所(公寓)的卧室、书房、起居室(前厅)、厨房；2.14 甲、乙类生产厂房及其控制室；2.15 甲、乙、丙类物品库房；2.16 设在地下室的丙、丁类生产车间；2.17 设在地下室的丙、丁类物品库房；2.18 地下铁道的地铁站厅、行人通道；2.19 体育馆、影剧院、会堂、礼堂的舞台、化妆室、道具室、放映室、观众厅、歇息厅及其附设的一切娱乐场所；2.20 高级办公室、会议室、陈列室、展览室、商场营业厅；2.21 消防电梯、防烟楼梯的前室及合用前室，除普通住所外的走道、门厅；2.22 可燃物品库房、空调机房、配电室(间)、变压器室、自备发电机房，电梯机房；2.23 净高明过2.6m且可燃物较多的技术夹层；2.24 敷设具有可延燃绝缘层和外护层电缆的电缆竖井、电缆夹层、电缆隧道、电缆配线桥架；2.25 珍贵设备间和火灾危险性较大的房间；2.26 电子计算机的主机房、控制室、纸库、光或磁记录材料库；2.27 常常有人停歇或可燃物较多的地下室；2.28 餐厅、娱乐场所、卡拉OK厅(房)、歌舞厅、多功能表演厅、电子游戏机房等；2.29 高层汽车库、I类汽车库、I、II类地下汽车库、机械立体汽车库、复式汽车库、采用升降梯作汽车疏散出口的汽车库(敞开车库可不设)；2.30 污衣道前室、垃圾道前室、净高明过0.8m的具有可燃物的闷顶、商业用或公共厨房；2.31 以可燃气为燃料的商业和企、事业单位的公共厨房及燃气表房；2.32 需要设置火灾探测器的其它场所。

火灾自动报警系统及消防联动系统火灾自动报警及联动控制系统是重要的安全保障系统，一旦出现火情迅速报警并指导人员尽快疏散，因此，其占有重要的地位。

我们将采取有力的监理措施，确保实现其综合功能。

1、系统施工要求（1）消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。

（2）不同系统、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

（3）火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。

（4）从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。

（5）一点型火灾探测器的安装位置，应符合下列规定：1）探测器至墙壁、梁边的水平距离，不应小于0.5m。

2）探测器周围0.5m内，不应有遮挡物。

3）探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平位置，不应小于0.5m。

4）探测器宜水平安装，必须倾斜安装时，倾角不应大于45°。

5）探测器的底座应固定牢固，其导线连接必须可靠压接或焊接。

6）探测器的确认灯，应面向便于人员观察的主要入口方向。

7）手动报警按钮，应安装牢固，并不得倾斜。

8）火灾报警控制器在墙上安装时，其底边距地(楼)面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1～0.2m。

（6）引入控制器的电缆或导线，应符合下列要求：1）配线应整齐，避免交叉，并应固定牢靠。

2）电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰不易退色。

3）端子板的每个接线端，接线不得超过2根。

4）导线应绑扎成束。

5）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

控制器的接地应牢固，并有明显标志。

消控制设备盘(柜)内不同电压等级、不同电流类别的端子，应分开，并有明显标志。

一级消防工程师《案例分析》教材知识点：火灾自动报警系统某某：__________指导：__________日期：__________火灾自动报警系统依据《建筑设计防火规X》(GB 50016—2006)的规定，一至三层的娱乐场所可以不设火灾自动报警系统。

但是如果为了实现自动启动机械排烟系统和进～步加强消防安全，也可以设置火灾自动报警系统并采用集中火灾报警控制系统2.依据《建筑设计防火规X》(GB 50016—2006)的规定，任一层建筑面积大于1500m2或总建筑面积大于3000 m2的制衣厂房应设火灾自动报警系统，且采用集史火灾报警控制系统3.根据《建筑设计防火规X》(GB 50016-2006)的规定，每座占地面积大于1000m3的棉毛、丝、麻、化纤及其织物的库房应安装火灾自动报警系统。

根据《火灾自动报警系统设计规X》(GB 50116一1998)的规定，丙类物品库房为二级火灾自动报警系统保护对象。

火灾自动报警系统应设有自动和手动两种触发装置。

区域报警系统，宜用于二级保护对象;集中报警系统，宜用于一级和二级保护对象。

设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防排烟设施的建筑，应设置消防控制室4.根据《汽车库、修车库、停车场设计防火规X》(GB 50067-1997)的规定，I、Ⅱ类地下汽车库以及地下机械式立体汽车库、地下复式汽车库、采用升降梯作汽车疏散出口的地下汽车库，应设置火灾自动报警系统。

若地下车库防火分类为Ⅲ类，可不设火灾自动报警系统，但考虑到机械排烟系统联动需要，也可以设置火灾自动报警系统5.根据《火灾自动报警系统设计规X》(GB 50116-1998)的规定，建筑高度不超过100m的高层公共建筑，火灾自动报警系统保护对象分级为一级。

系统采用控制中心报警系统设一台集中火灾报警控制器和十三台区域显示器及图形显示装置、消防联运控制器、火灾应急广播等。

消防控制室设在一层，并设有直通室外的安全出口。

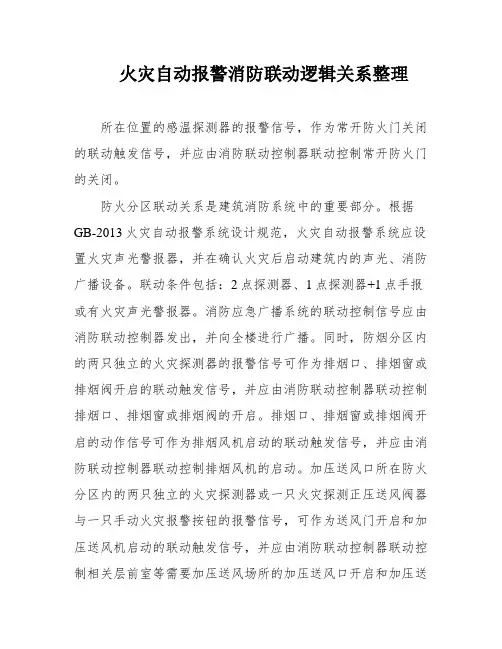

火灾自动报警消防联动逻辑关系整理所在位置的感温探测器的报警信号，作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。

防火分区联动关系是建筑消防系统中的重要部分。

根据GB-2013火灾自动报警系统设计规范，火灾自动报警系统应设置火灾声光警报器，并在确认火灾后启动建筑内的声光、消防广播设备。

联动条件包括：2点探测器、1点探测器+1点手报或有火灾声光警报器。

消防应急广播系统的联动控制信号应由消防联动控制器发出，并向全楼进行广播。

同时，防烟分区内的两只独立的火灾探测器的报警信号可作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启。

排烟口、排烟窗或排烟阀开启的动作信号可作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。

加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测正压送风阀器与一只手动火灾报警按钮的报警信号，可作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。

电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，可作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。

常开防火门所在位置的感温探测器的报警信号，可作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。

应该是这样的：在防火门关闭时，需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器，以及一个动火灾报警按钮的报警信号。

此联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。

防火卷帘（非疏散通道上）需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器。

此联动触发信号应由防火卷帘所在防火分区内的任意两个独立的火灾探测器的报警信号发出，并应联动控制防火卷帘直接下降到楼板面。

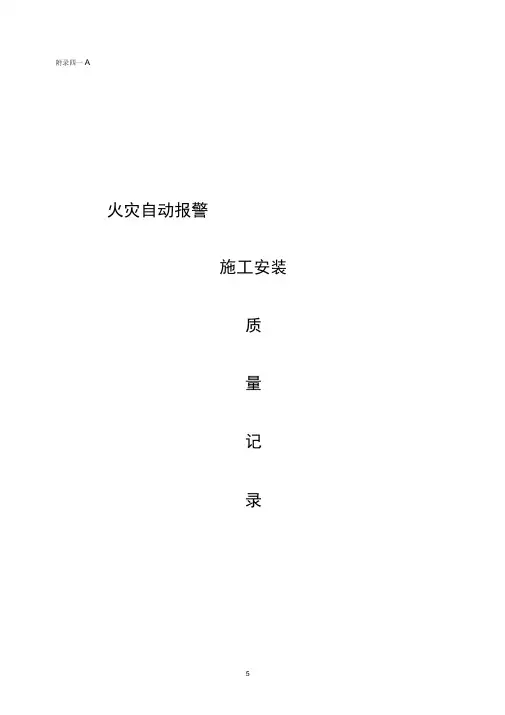

附录四—A火灾自动报警系统施工安装质量记录目录火灾自动报警系统质量保证资料核查表编号：A-1第册第页火灾自动报警系统技术交底记录编号：3第册第页火灾自动报警系统施工组织设计（方案）编号：5注：如本页不够填写，可附后。

第册第页火灾自动报警系统开工报告编号：6第册第页火灾自动报警系统设备、材料相关证件汇总表编号：7注：各种证件整理附后。

第册第页页脚火灾自动报警系统设备开箱检查记录编号：8第册第页火灾自动报警系统材料检查记录编号：9第册第页火灾自动报警系统配管/配线安装检查记录编号：A-2页脚第册第页页脚火灾自动报警系统电缆敷设检查记录编号：A-3第册第页火灾自动报警系统消防配电线路敷设检查记录编号：10第册第页火灾自动报警系统接地电阻测试记录编号：A-4第册第页火灾自动报警系统绝缘电阻测试记录编号：A-5第册第页火灾自动报警系统配管配线隐蔽验收记录编号：A-6第册第页火灾自动报警系统电缆敷设隐蔽验收记录编号：A-7第册第页火灾自动报警系统报警控制器安装检查记录编号：A-8第册第页火灾自动报警系统联动控制器安装检查记录编号：A-9第册第页火灾自动报警系统探测器安装检查记录编号：A-10第册第页页脚续表编号:A-10第册第页页脚续表编号：A-10第册第页页脚火灾自动报警系统手动报警按钮安装检查记录编号：A-11第册第页火灾自动报警系统警报装置安装检查记录编号：A-12火灾自动报警系统探测、报警点全点试验记录编号：A-13第册第页第册第页火灾自动报警系统联动控制点全点试验记录编A-14第册第页续表编号：A-14第册第页火灾自动报警系统调试报告编号：A-15第册第页第册第页火灾自动报警系统系统自检报告编号：A-16第册第页A-16续表编号第册第页续表编号A-16火灾自动报警系统试运行记录编号：A-17第册第页火灾自动报警系统竣工报告编号：12第册第页火灾自动报警系统设备移交清单编号：13第册第页。

消防工程师火灾自动报警系统作为一名消防工程师，了解和掌握火灾自动报警系统的原理和应用显得尤为重要。

火灾自动报警系统是一种集传感器、控制器和报警设备于一体的智能系统，其主要功能是能够及时准确地发现火灾，并迅速地向相关人员发送警报信号，从而实现火灾的早期预警与迅速处置。

本文将从火灾自动报警系统的工作原理、设备组成以及安装注意事项等方面进行论述。

工作原理火灾自动报警系统主要依靠各类火灾探测器进行火灾的实时监测和检测。

根据不同的火灾特征，火灾探测器可以分为烟雾探测器、温度探测器和火焰探测器等。

当火灾发生时，火灾探测器会自动检测到烟雾、升高的温度或者明火，并向主控制器发送信号。

主控制器接收到信号后，会立即触发报警装置，例如声光报警器和电话报警等，同时还可以将报警信息发送给消防中心或者相关部门，以便及时采取应急措施。

设备组成火灾自动报警系统由多个关键设备组成，每个设备在系统运行中都起着重要的作用。

首先是主控制器，主控制器是整个系统的核心部分，负责接收来自各个火灾探测器的信号，并进行处理和判断。

其次是火灾探测器，如前文所述，火灾探测器根据火灾特征进行检测，可以及时发现火灾现场。

此外，还包括火灾报警器，如声光报警器、电话报警器等，用于发出警报信号，吸引人员注意。

最后还有备用电源和联动控制设备等辅助设备，它们保证了系统在停电或其他故障时的正常运行。

安装注意事项在安装火灾自动报警系统时，应注意以下几个方面。

首先是火灾探测器的布置，不同的场所和环境可能需要采用不同类型的探测器，需要根据具体情况来选择合适的类型和数量。

其次是设备的安装位置，应根据火灾规律和消防要求将设备安装在容易发生火灾的地方，例如厨房、储存区域等，以保障系统的检测灵敏度和响应速度。

同时，还要避免安装在容易受到气流干扰或者触碰的位置，以免误报。

此外，还需要定期对火灾自动报警系统进行检测和维护，确保其可靠性和有效性。

总结火灾自动报警系统的出现和应用，大大提升了火灾安全防护的能力和水平。

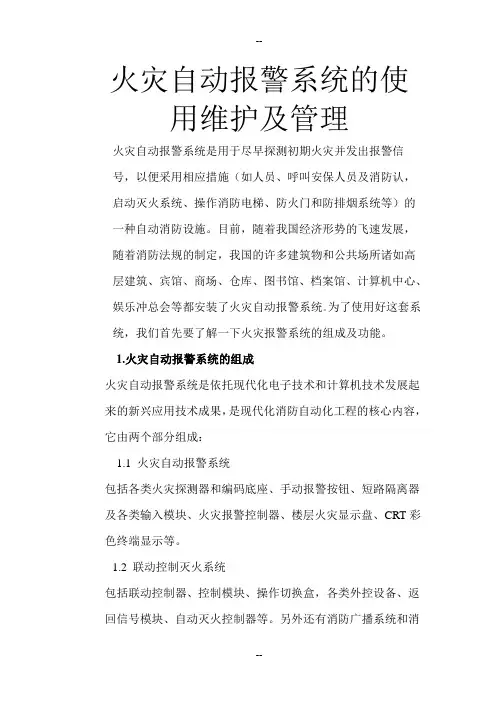

火灾自动报警系统的使用维护及管理火灾自动报警系统是用于尽早探测初期火灾并发出报警信号，以便采用相应措施（如人员、呼叫安保人员及消防认，启动灭火系统、操作消防电梯、防火门和防排烟系统等）的一种自动消防设施。

目前，随着我国经济形势的飞速发展，随着消防法规的制定，我国的许多建筑物和公共场所诸如高层建筑、宾馆、商场、仓库、图书馆、档案馆、计算机中心、娱乐冲总会等都安装了火灾自动报警系统。

为了使用好这套系统，我们首先要了解一下火灾报警系统的组成及功能。

1.火灾自动报警系统的组成火灾自动报警系统是依托现代化电子技术和计算机技术发展起来的新兴应用技术成果，是现代化消防自动化工程的核心内容，它由两个部分组成：1.1 火灾自动报警系统包括各类火灾探测器和编码底座、手动报警按钮、短路隔离器及各类输入模块、火灾报警控制器、楼层火灾显示盘、CRT彩色终端显示等。

1.2联动控制灭火系统包括联动控制器、控制模块、操作切换盒，各类外控设备、返回信号模块、自动灭火控制器等。

另外还有消防广播系统和消防对讲电话系统。

1.3火灾探测器的基本功能和类型火灾探测器是火灾自动报警系统中具有早期探测火灾信号功能的关键部件，它的基本功能是对烟、热（温度）、光等火灾信号做出有效响应，通过敏感元件，将火灾参量的物理量转化成电信号，提供给火灾报警控制器。

根据对不同火灾参量响应以及不同的响应方法，分为若干种不同类型的火灾探测器：a. 感烟探测器有离子感烟探测器、光电感烟探测器、线型光束感烟探测器等。

b. 感温式探测器有定温探测器、差温探测器等。

c. 还有其它火灾探测器，如：防爆离子感烟探测器、防爆差定温探测器、复合式感烟感温探测器等。

d. 手动火灾报警按钮：人工按压启动器件或压碎相应的易碎器件后，便可发出火灾报警信号的装置，是人员在现场发现火情后，及时进行人工报警的主要设施。

1.4 火灾报警控制器的基本功能和类型火灾报警控制器是火灾自动报警系统中接收火警电信号，以声、光信号向人们发出火灾警报并同时显示火灾发生的部位、记录火灾发生地点、时间的控制装置，是整个火灾自动报警系统的“指挥中心”。

火灾自动报警系统汇总一、系统的检测1.根据各项目对系统工程质量影响严重程度的不同，应将检测、验收的项目划分为A、B、C三个类别：1）A类项目应符合下列规定：消防控制室设计符合现行国家标准《火灾自动报警系统设计规范》GB50116的规定。

消防控制室内消防设备的基本配置与设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的符合性。

系统部件的选型与设计文件的符合性。

系统部件消防产品准入制度的符合性。

系统内的任一火灾报警控制器和火灾探测器的火灾报警功能。

系统内的任一消防联动控制器、输出模块和消火栓按钮的启动功能。

参与联动编程的输入模块的动作信号反馈功能。

系统内的任一火灾警报器的火灾警报功能。

系统内的任一消防应急产播控制设备和广播扬声器的应急广播功能。

消防设备应急电源的转换功能。

防火卷帘控制器的控制功能。

防火门监控器的启动功能。

气体灭火控制器的启动控制功能。

自动喷水灭火系统的联动控制功能，消防水泵、预作用阀组、雨淋阀组的消防控制室直接手动控制功能。

加压送风系统、排烟系统、电动挡烟垂壁的联动控制功能，送风机、排烟风机的消防控制室直接手动控制功能。

消防应急照明及疏散指示系统的联动控制功能。

电梯、非消防电源等相关系统的联动控制功能。

系统整体联动控制功能。

2）B类项目应符合下列规定：①消防控制室存档文件资料的符合性。

②相应规定资料的齐全性、符合性。

③系统内的任一消防电话总机和电话分机的呼叫功能。

④系统内的任一可燃气体报警控制器和可燃气体探测器的可燃气体报警功能。

⑤系统内的任一电气火灾监控设备（器）和探测器的监控报警功能。

⑥消防设备电源监控器和传感器的监控报警功能。

3）其余项目均应为C类项目。

2.系统检测、验收结果判定准则应符合下列规定：1）A类项目不合格数量为0、B类项目不合格数量小于或等于2、B类项目不合格数量与C类项目不合格数量之和小于或等于检查项目数量5%的，系统检测、验收结果应为合格。

2）不符合本条第1款合格判定准则的，系统检测、验收结果应为不合格。
