(完整版)火灾自动报警及消防联动控制系统

火灾自动报警系统及消防联动系统火灾自动报警及联动控制系统是重要的安全保障系统，一旦出现火情迅速报警并指导人员尽快疏散，因此，其占有重要的地位。

我们将采取有力的监理措施，确保实现其综合功能。

1、系统施工要求（1）消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。

（2）不同系统、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

（3）火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。

（4）从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。

（5）一点型火灾探测器的安装位置，应符合下列规定：1）探测器至墙壁、梁边的水平距离，不应小于0.5m。

2）探测器周围0.5m内，不应有遮挡物。

3）探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平位置，不应小于0.5m。

4）探测器宜水平安装，必须倾斜安装时，倾角不应大于45°。

5）探测器的底座应固定牢固，其导线连接必须可靠压接或焊接。

6）探测器的确认灯，应面向便于人员观察的主要入口方向。

7）手动报警按钮，应安装牢固，并不得倾斜。

8）火灾报警控制器在墙上安装时，其底边距地(楼)面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1～0.2m。

（6）引入控制器的电缆或导线，应符合下列要求：1）配线应整齐，避免交叉，并应固定牢靠。

2）电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰不易退色。

3）端子板的每个接线端，接线不得超过2根。

4）导线应绑扎成束。

5）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

控制器的接地应牢固，并有明显标志。

消控制设备盘(柜)内不同电压等级、不同电流类别的端子，应分开，并有明显标志。

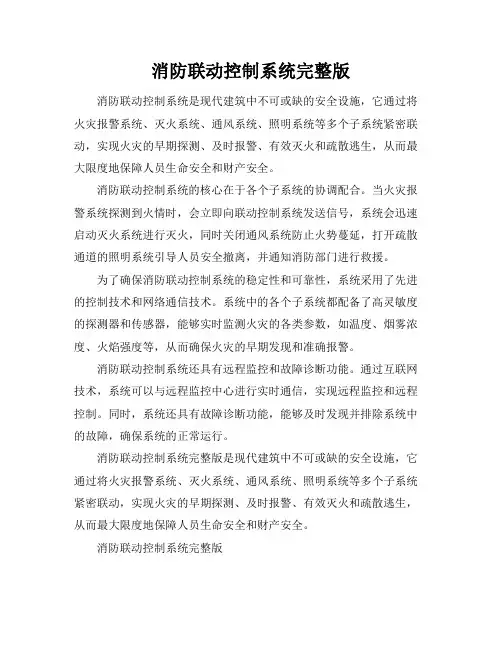

消防联动控制系统完整版消防联动控制系统是现代建筑中不可或缺的安全设施，它通过将火灾报警系统、灭火系统、通风系统、照明系统等多个子系统紧密联动，实现火灾的早期探测、及时报警、有效灭火和疏散逃生，从而最大限度地保障人员生命安全和财产安全。

消防联动控制系统的核心在于各个子系统的协调配合。

当火灾报警系统探测到火情时，会立即向联动控制系统发送信号，系统会迅速启动灭火系统进行灭火，同时关闭通风系统防止火势蔓延，打开疏散通道的照明系统引导人员安全撤离，并通知消防部门进行救援。

为了确保消防联动控制系统的稳定性和可靠性，系统采用了先进的控制技术和网络通信技术。

系统中的各个子系统都配备了高灵敏度的探测器和传感器，能够实时监测火灾的各类参数，如温度、烟雾浓度、火焰强度等，从而确保火灾的早期发现和准确报警。

消防联动控制系统还具有远程监控和故障诊断功能。

通过互联网技术，系统可以与远程监控中心进行实时通信，实现远程监控和远程控制。

同时，系统还具有故障诊断功能，能够及时发现并排除系统中的故障，确保系统的正常运行。

消防联动控制系统完整版是现代建筑中不可或缺的安全设施，它通过将火灾报警系统、灭火系统、通风系统、照明系统等多个子系统紧密联动，实现火灾的早期探测、及时报警、有效灭火和疏散逃生，从而最大限度地保障人员生命安全和财产安全。

消防联动控制系统完整版消防联动控制系统是现代建筑中不可或缺的安全设施，它通过将火灾报警系统、灭火系统、通风系统、照明系统等多个子系统紧密联动，实现火灾的早期探测、及时报警、有效灭火和疏散逃生，从而最大限度地保障人员生命安全和财产安全。

消防联动控制系统的核心在于各个子系统的协调配合。

当火灾报警系统探测到火情时，会立即向联动控制系统发送信号，系统会迅速启动灭火系统进行灭火，同时关闭通风系统防止火势蔓延，打开疏散通道的照明系统引导人员安全撤离，并通知消防部门进行救援。

为了确保消防联动控制系统的稳定性和可靠性，系统采用了先进的控制技术和网络通信技术。

又称火灾报警系统，消防自动报警系统。

由火灾报警主机、火灾特征或者火灾早期特征传感器、人工火灾报警设备、输出控制设备组成。

传感器完成对火灾特征或者火灾早期特征的探测，并将相关信号传送到火灾报警主机。

报警主机完成对信号的显示、记录，并完成相应的输出控制。

火灾自动报警及自动灭火系统可由下列部份或者全部设备组成，如图下图：火灾自动报警及联动控制系统1、火灾报警控制系统的运行机制火灾探测器通过对火灾发出燃烧气体、烟雾粒子、温升和火焰的探测，将探测到的火情信号转化为火警电信号。

在现场的人员若发现火情后，也应即将直接按动手动报警按钮，发出火警电信号。

火灾报警控制器接收到火警电信号，经确认后，一方面发出预警、火警声光报警信号，同时显示并记录火警地址和时间，告诉消防控制室(中心)的值班人员；另一方面将火警电信号传送至各楼层(防火分区)所设置的火灾显示盘，火灾显示盘经信号处理，发出预警和火警声光报警信号，并显示火警发生的地址，通知楼层(防火分工程区)值班人员即将察看火情并采取相应的扑灭措施。

在消防控制室(中心)还可能通过火灾报警控制器的通信接口，将火警信号在!"#微机彩显系统显示屏上更直观地显示出来。

2、联动控制器则从火灾报警控制器读取火警数据，经预先编程设置好的控制逻辑(“或者”。

“与”、“片”、“总报”等控制逻辑)处理后。

向相应的控制点发出联动控制信号，并发出提示声光信号，经过执行器去控制相应的外控消防设备，如：排烟阀，排烟风机等防烟排烟设备，防火阀、防火卷帘门等防火设备；警铃、警笛和声光报警器等警报设备；关闭空调、电梯迫降和打开人员疏散指示灯等；启动消防泵、喷淋泵等消防灭火设备等。

外控消防设备的启停状态应反馈给联动控制器主机并以光信号形式显示出来，使消防控制室(中心)值班人员了解外控设备的实际运行情况，消防内部电话，消防内部广播起到通信联络和对人员疏散、防火灭火的调度指挥作用。

报警形式：区域报警系统，合用于二级保护对象；集中报警系统，合用于一级和二级保护对象；控制中心报警系统，合用于特级和一级保护对象。

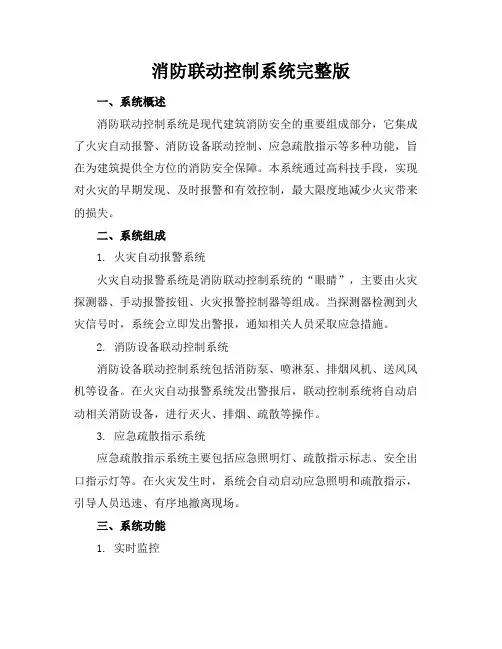

消防联动控制系统完整版一、系统概述消防联动控制系统是现代建筑消防安全的重要组成部分，它集成了火灾自动报警、消防设备联动控制、应急疏散指示等多种功能，旨在为建筑提供全方位的消防安全保障。

本系统通过高科技手段，实现对火灾的早期发现、及时报警和有效控制，最大限度地减少火灾带来的损失。

二、系统组成1. 火灾自动报警系统火灾自动报警系统是消防联动控制系统的“眼睛”，主要由火灾探测器、手动报警按钮、火灾报警控制器等组成。

当探测器检测到火灾信号时，系统会立即发出警报，通知相关人员采取应急措施。

2. 消防设备联动控制系统消防设备联动控制系统包括消防泵、喷淋泵、排烟风机、送风风机等设备。

在火灾自动报警系统发出警报后，联动控制系统将自动启动相关消防设备，进行灭火、排烟、疏散等操作。

3. 应急疏散指示系统应急疏散指示系统主要包括应急照明灯、疏散指示标志、安全出口指示灯等。

在火灾发生时，系统会自动启动应急照明和疏散指示，引导人员迅速、有序地撤离现场。

三、系统功能1. 实时监控消防联动控制系统可以对建筑内的火灾隐患进行24小时实时监控，确保第一时间发现火情。

2. 自动报警发现火情后，系统会立即发出声光报警，通知消防控制室值班人员及现场人员。

3. 联动控制系统根据预设的逻辑关系，自动启动相关消防设备，进行灭火、排烟、疏散等操作。

4. 通讯联络系统具备与消防部门、建筑物内其他系统及外部应急力量的通讯联络功能，确保信息畅通。

5. 记录查询系统可记录火灾报警、设备联动、疏散指示等关键信息，便于事后查询和分析。

四、系统特点1. 高度集成消防联动控制系统将火灾报警、设备控制、疏散指示等功能融为一体，实现了高度集成化，降低了系统复杂性，提高了运行效率。

2. 智能化操作3. 灵活性强根据不同建筑的特点和需求，系统可进行个性化配置，满足各类场所的消防安全需求。

4. 可靠性高系统采用冗余设计，关键部件具备自我检测和故障报警功能，确保在紧急情况下稳定运行。

第二篇建筑设备自动化系统第一章火灾自动报警及消防联动控制系统所谓火灾自动报警及消防联动控制系统，就是在建筑物内建立的自动监控、自动灭火的自动化控制系统。

随着社会经济的快速发展，高层建筑不断涌现，火灾的危害性也越来越大了。

主要原因有四个：①建筑物装饰装修的档次越来越高，而在装饰装修材料中有很多的有机易燃物，发生火灾的几率增加了。

②新建的建筑物内一般都设置有各种管道和竖井，他们像一个个直立的烟囱，一旦失火，火势借助“烟囱效应”蔓延很快。

③由于楼层较高，建筑物内的人员和物资难以疏散。

④由于楼与楼之间的距离较小，消防车辆难以接近，消防扑救也相当困难。

所以在现代的建筑物内建立一个先进的、行之有效的火灾自动报警及消防联动控制系统是非常重要的。

常见的火灾自动报警及消防联动控制系统的组成如下图所示：由上图可见，一个集中控制的火灾自动报警及消防联动控制系统是由火灾探测器、手动火灾报警按钮、集中（区域）报警控制器、火灾警报装置、控制模块、灭火设备和减灾设备组成。

常见的火灾警报装置有：警铃、火灾事故光字牌、声光讯响器等。

常见的灭火设备有：消火栓、自动喷水灭火装置、二氧化碳灭火装置等。

常见的减灾设备有：电动防火门、防火卷帘、防排烟系统、火灾事故广播、应急照明装置等。

系统的工作原理为：在发生火灾的初期阶段，火灾探测器根据现场探测到的温度、烟雾、火光等的信息，首先发出报警信号给火灾报警控制器，或当人员发现后，用手动火灾报警按钮报警给火灾报警控制器。

火灾报警控制器在收到报警信号后，先延时20~40S时间进行火情的确认（防止系统误动作），一旦确认火情后，报警控制器将①启动火灾警报装置，以声光的形式向人们提示火灾与事故的发生。

②启动减灾设备，尽最大可能减少生命和财产的损失。

如关闭防火门和防火卷帘阻止火势的蔓延、打开着火层和上下关联层走道内的防排烟系统来防止有毒气体聚集在疏散通道里、广播通知着火层和上下关联层人员尽快疏散；电梯回底层等。

⽕灾⾃动报警和消防联动控制系统（⼀）⽕灾⾃动报警和消防联动控制系统1.系统简介在消防控制室设置⽕灾报警控制器及消防联动控制台，消防直通对讲电话总机、并有直通城市消防部门的直通电话。

在各层设置⽕灾紧急报警按钮以及消防对讲电话插孔，以及在主要设备机房设置消防电话分机。

设置⽕灾应急⼴播系统和设置电梯监视控制系统。

2.施⼯流程：钢管、线槽及线缆敷设→模块箱安装→⼿动报警按钮安装→探测器安装→主机房设备安装→设备接地→单体设备调试→系统联动试运⾏→竣⼯验收3.操作⼯艺(1)钢管、⾦属线槽及线缆敷设钢管、⾦属线槽及线缆敷设请参照进⾏，⽕灾⾃动报警系统中钢管和⾦属线槽敷设及穿线的还应满⾜下列要求：1)⽕灾⾃动报警系统线缆敷设等应根据《⽕灾⾃动报警系统设计规范》的规定，对线缆的种类、电压等级进⾏检查。

2)对每回路的导线⽤500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应⼩于20MΩ。

3)不同类型、不同系统、不同电压等级的消防报警线路不应穿⼊同⼀根管内或线槽的同⼀槽孔内。

4)埋⼊⾮燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙⾯的距离不应⼩于30mm。

5)如因条件限制，强电和弱电线路同⽤⼀竖井时，应分别布置在竖井的两侧。

6)在建筑物的吊顶内必须采⽤⾦属管、⾦属线槽。

⾦属线槽和钢管明配时，应按设计要求采取防⽕保护措施。

7)暗装消⽕栓配管时应从侧⾯进线，接线盒不应放在消⽕栓箱的后侧。

8)管线与线槽的的接地应符合设计要求和有关规范的规定。

9)⽕灾⾃动报警系统的传输线路应采⽤铜芯绝缘线或铜芯电缆，阻燃耐⽕性能符合设计要求，其电压等级不应低于交流250V。

10)⽕灾报警器的传输线路应选择不同颜⾊的绝缘导线，探测器的“＋”线为红⾊，“－”线应为蓝⾊，其余线应根据不同⽤途采⽤其它颜⾊区分。

但同⼀⼯程中相同⽤途的导线颜⾊应⼀致，接线端⼦应有标号。

(2)⽕灾探测器安装要求1)⽕灾探测器安装应符合图纸设计要求。

2)探测器宜⽔平安装，当必须倾斜安装时，倾斜⾓不应⼤于45°。
