火灾自动报警系统包括火灾自动报警系统是一种能够及时发现火情并及时报警的安全防范设备，被广泛应用于各种场所，如住宅、商场、工厂、学校、医院等。
火灾自动报警系统主要由探测器、控制器、报警器和其他附属设备组成，下面将分别介绍：1.探测器探测器是火灾自动报警系统的重要组成部分，它能够不断地监测周围环境中是否存在火源和浓烟等物质。
常见的探测器有光电感应探测器、温度感应探测器和烟雾感应探测器。
光电感应探测器可以通过光学原理和电动力学原理来检测光线的变化，温度感应探测器则可以测量周围环境中的温度，当温度超过设定的阈值时即发出警报，烟雾感应探测器则可以检测环境空气中的浓烟。
2.控制器控制器是火灾自动报警系统中的核心设备，主要起到控制和管理其他设备的作用。
它能够实时监测探测器的信号，判断是否发生火灾，如果发生火灾则会发出报警信号并向对应的消防中心发送报警信息。
控制器还可以对消防设备进行管理和监控，如喷淋系统、消防栓、灭火器等。
3.报警器报警器是火灾自动报警系统中的另一个重要组成部分，它负责发出警报并吸引人们的注意。
报警器可以通过声光报警、电话报警、短信报警等多种方式进行报警，提醒人员及时逃离现场并进行灭火。
同时，报警器还可以在火警处设置闪光灯或指示灯，指引消防车辆到达事故现场。
4.其他附属设备火灾自动报警系统还包括其他附属设备，如紧急电源、UPS供电、灭火系统等。
紧急电源能够在断电情况下保证火灾自动报警系统的正常运行，UPS供电则可以为火灾自动报警系统提供备用电源，保证长时间的持续工作。
灭火系统是最后一道防线，在火灾自动报警系统无法控制火势扩散的时候，灭火系统可以喷洒灭火剂、烟幕等物质来进行灭火。
综上所述，火灾自动报警系统是一种安全设备，包括探测器、控制器、报警器和其他附属设备组成，能够及时发现火情并及时报警，保证人们的生命财产安全。
在日常生活中，我们需要重视火灾安全，定期检查和维护火灾自动报警系统，以保证其正常运行和有效性。
火灾自动报警系统一、引言火灾是一种极具破坏性的灾害，对人们的生命财产安全构成严重威胁。
为了及时发现和控制火灾，火灾自动报警系统应运而生。
该系统能够在火灾初期检测到火灾信号，并迅速发出报警，同时联动其他消防设备，有效地提高了火灾防控能力。
本文将对火灾自动报警系统的组成、工作原理、设计要求、安装调试、维护管理以及未来发展趋势等方面进行详细阐述。
二、火灾自动报警系统的组成（一）火灾探测器感烟探测器离子感烟探测器：利用电离室中电离电流的变化来探测火灾烟雾。
当烟雾进入电离室时，会使电离电流减小，从而触发报警。
光电感烟探测器：通过检测烟雾对光的散射或吸收来判断是否发生火灾。
当烟雾进入探测器的检测区域时，会使光的强度发生变化，从而触发报警。
感温探测器定温探测器：当环境温度达到设定的报警温度时，探测器发出报警信号。
差温探测器：当环境温度的变化速率超过设定值时，探测器发出报警信号。
差定温探测器：结合了定温和差温探测器的特点，当环境温度达到设定的报警温度或温度变化速率超过设定值时，探测器发出报警信号。
感光探测器紫外火焰探测器：通过检测火焰中的紫外线来判断是否发生火灾。
红外火焰探测器：通过检测火焰中的红外线来判断是否发生火灾。
可燃气体探测器催化燃烧式可燃气体探测器：利用可燃气体在催化剂的作用下燃烧产生的热量来检测可燃气体的浓度。
半导体式可燃气体探测器：利用半导体材料对可燃气体的吸附和脱附作用来检测可燃气体的浓度。
（二）手动报警按钮手动报警按钮是一种人工触发的报警装置，通常安装在建筑物的走廊、楼梯间、出入口等明显位置。
当人们发现火灾时，可以按下手动报警按钮，向火灾报警控制器发送报警信号。
（三）火灾报警控制器火灾报警控制器是火灾自动报警系统的核心设备，它能够接收火灾探测器和手动报警按钮发送的报警信号，并对信号进行分析处理，判断是否发生火灾。
如果发生火灾，火灾报警控制器将发出声光报警信号，并启动消防联动控制器，实现对自动喷水灭火系统、消火栓系统、防排烟系统等消防设备的联动控制。
火灾自动报警系统的组成
通常，消防自动报警系统主要包括以下几个部分：
一、探测器：包括烟感探测器、热释感探测器、气体感探测器、光电探测器、声音探测器等多种类型的探测器，它们能够检测出被保护空间内火灾及危险气体存在的变换情况。
二、报警装置：报警装置是消防自动报警系统的核心部件，它当探测器检测出火灾及危险气体的变换情况时，便发出响应的声光警报。
三、控制盒：控制盒完成火灾报警装置与探测器和报警装置的联网，控制体系的报警信号的完整的传输，并能将报警信息传送到警报显示器上以及配套的警报软件系统。
四、数据盒：数据盒用来保存火灾报警系统中各类数据，包括报警时得到的报警信号数据，视频数据等。
五、联动装置：联动装置主要包括用于应急救援的火灾报警钟（或报警声）、报警灯，以及用于开启灭火系统，如灭火罐、喷淋等设备的
电气控制器等。

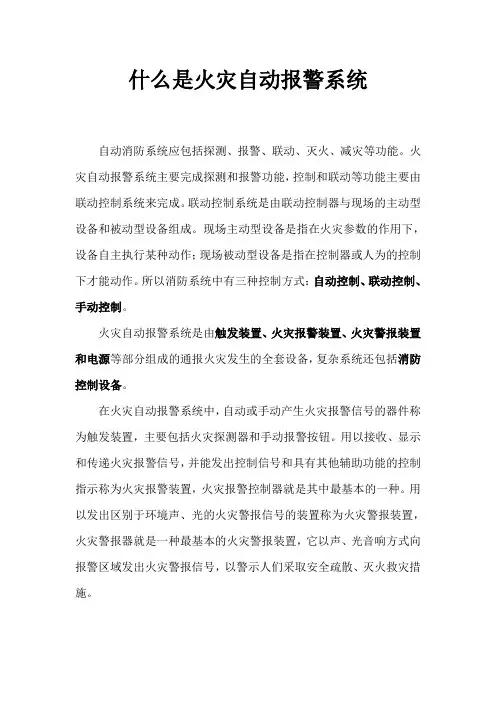

什么是火灾自动报警系统
自动消防系统应包括探测、报警、联动、灭火、减灾等功能。
火灾自动报警系统主要完成探测和报警功能，控制和联动等功能主要由联动控制系统来完成。
联动控制系统是由联动控制器与现场的主动型设备和被动型设备组成。
现场主动型设备是指在火灾参数的作用下，设备自主执行某种动作；现场被动型设备是指在控制器或人为的控制下才能动作。
所以消防系统中有三种控制方式：自动控制、联动控制、手动控制。

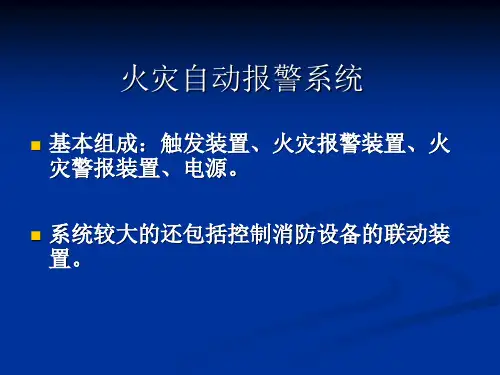

火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置和电源等部分组成的通报火灾发生的全套设备，复杂系统还包括消防控制设备。
在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发装置，主要包括火灾探测器和手动报警按钮。
用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能的控制指示称为火灾报警装置，火灾报警控制器就是其中最基本的一种。
用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置，火灾警报器就是一种最基本的火灾警报装置，它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。
火灾自动报警系统组成及原理一、引言火灾自动报警系统是一种用于检测、报警和扑灭火源的自动化系统。
它通过探测器、报警控制器、联动控制器和灭火器等设备，实现对火灾的早期发现和及时处理，保障人们的生命财产安全。
本文将详细介绍火灾自动报警系统的组成及原理。
二、探测器探测器是火灾自动报警系统的核心部分，负责检测火灾产生的烟雾、温度、火焰等信号。
根据不同的火灾类型，探测器可分为感烟探测器、感温探测器、火焰探测器等。
感烟探测器通过检测烟雾颗粒浓度来判断是否发生火灾；感温探测器则通过检测温度变化来识别火灾；火焰探测器则通过检测火焰的光、热辐射来识别火灾。
三、报警控制器报警控制器是火灾自动报警系统的控制中心，负责接收探测器的信号，并根据预设的阈值判断是否发生火灾。
一旦确定火灾发生，报警控制器会发出声光报警信号，提示人员疏散，并启动联动控制器，进行灭火操作。
报警控制器通常具备人机交互界面，方便人员操作和监控。
四、联动控制器联动控制器是火灾自动报警系统的重要组成部分，负责实现与其他消防设备的联动控制。
当火灾发生时，联动控制器会根据预设的程序，自动启动相应的消防设备，如消防泵、喷淋系统、排烟系统等，以最大程度地降低火灾造成的损失。
此外，联动控制器还可以通过与其他消防系统的连接，实现火情的远程监控和报警。
五、灭火器灭火器是火灾自动报警系统的重要辅助设备，用于在火灾初期进行灭火操作。
根据不同的火灾类型和场景，灭火器可分为干粉灭火器、泡沫灭火器、二氧化碳灭火器等。
在使用灭火器时，应遵循正确的操作方法，确保安全有效地扑灭火源。
六、总结火灾自动报警系统是一种重要的消防设备，通过探测器、报警控制器、联动控制器和灭火器等设备的协同工作，实现对火灾的早期发现和及时处理。
在使用和维护火灾自动报警系统时，应遵循相关规范和操作要求，确保系统的正常运行和可靠性。
同时，定期对系统进行检查和维护也是保障系统正常运行的重要措施。
毕业设计论文论文题目：消防火灾自动报警系统作者所在系部： xxxxxxxxxx 作者所在专业： xxxxxxxxxxxx 作者所在班级： xxxxx 作者姓名： xxxx 作者学号： xxxxxxxxxxx 指导教师姓名： xxxxxx 完成时间： xxxxxxxxxxxxxxxx北华航天工业学院教务处制北华航天工业学院电子工程系毕业设计（论文）任务书指导教师：教研室主任：系主任：摘要随着“信息时代”的到来，传感器技术得到了显著的进步，他的应用领域越来越广泛，要求也越来越高，需求越来越迫切。
传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。
因此，了解并掌握各类传感器的基本结构、工作原理及特性是非常重要的。
为了提高人们对传感器的认识和了解，尤其是对烟雾传感器的用法与用途的了解，基于实用、广泛和典型的原则而设计了本系统。
本文利用单片机结合传感器技术开发设计了这一烟雾监控系统。
本论文以电阻式烟雾传感器和单片机技术为核心并与其他电子技术相结合，设计出一种技术水平较好的烟雾报警器。
其中选用MQ-2型半导体可燃气体敏感元件烟雾传感器实现烟雾的检测，具有灵敏度高、响应快、抗干扰能力强等优点，而且价格低廉，使用寿命长。
选用的STC12C5410AD单片机，其整合了A/D转换、硬件乘法器、硬件脉宽调制器等资源，具有高速、低功耗、超强抗干扰等优点，是目前同类技术中性价比较高的产品。
以STC12C5410AD单片机和MQ-2型半导体电阻式烟雾传感器为核心设计的烟雾报警器可实现声光报警、故障自诊断、浓度显示、报警限设置、延时报警及与上位机串口通信等功能。
是一种结构简单、性能稳定、使用方便、价格低廉、智能化的烟雾报警器。
具有一定的实用价值。
关键词烟雾，报警器，STC12C5410，传感器AbstractWhile abstract “information age” the arrival, the sensor technology obtained the remarkable progress, his application domain is getting more and more widespread, the request is also getting higher and higher, the demand is getting more and more urgent. The sensor technology has become weighs one of national scientific technological advance level important symbols. Therefore, understands and grasps each kind of sensor's basic structure, the principle of work and the characteristic is very important. to enhance the people to sensor's understanding and the understanding, particularly to the smog sensor's usage and the use understanding, based on practical, widespread and the model principle has designed this system. This article used the monolithic integrated circuit union sensor technology development to design this smog supervisory system. the present paper unifies take the resistance type smog sensor and the monolithic integrated circuit technology as the core and with other electronic technology, designs one kind of technical level good smoke eye. And selects the MQ-2 semiconductor flammable gas sensitive unit smog sensor to realize the smog examination, has the sensitivity high, to respond, the antijamming ability quickly strong and so on merits, moreover the low in price, the service life is long. Selects the STC12C5410AD monolithic integrated circuit, its conformity A/D transformed, the hardware multiplier, resources and so on hardware PDM keyer, has high speed, low merits and so on power loss, ultra strong antijamming, is the present similar technical neutral price quite high product. may realize the acousto-optic warning, the breakdown take the STC12C5410AD monolithic integrated circuit and the MQ-2 semiconductor resistance type smog sensor as the core design's smoke eye from the diagnosis, the density to demonstrate that the warning limits functions and so on establishment, delayed alarm and with superior machine serial port correspondence. Is one kind of structure is simple, stable property, easy to operate, low in price, intellectualized smoke eye. Has certain use value.key word smog, alarm apparatus, STC12C5410, sensor目录第1章绪论 (1)1.1概述 (1)1.2发展趋势 (1)1.3现状及特点 (1)第2章烟雾检测报警器的方案设计 (3)2.1烟雾检测报警器的设计思路 (3)2.2烟雾传感器的选型 (3)2.2.1 烟雾传感器介绍 (3)2.2.2 烟雾传感器的选定 (5)2.3烟雾检测报警器的整体设计方案 (6)2.3.1 烟雾检测报警器的工作原理 (6)2.3.2 烟雾检测报警器的结构 (7)2.3.3 烟雾检测报警器的功能 (7)第3章烟雾检测报警器的硬件设计 (9)3.1单片机的选型 (9)3.2烟雾检测报警器硬件电路的设计 (10)3.2.1 信号采集及前置放大电路 (10)3.2.2 声音报警电路 (11)3.2.3 数码管显示电路 (12)3.2.4 状态指示灯及控制键电路 (13)3.2.5 报警器故障自诊断电路 (13)第4章烟雾检测报警器的软件设计 (15)4.1STC12系列单片机调试及开发工具 (15)4.2烟雾检测报警器软件流程及设计 (15)4.2.1 主程序设计及流程图 (16)4.2.2 主程序初始化流程图 (17)4.2.3 中位值平均滤波法数字滤波子程序设计及流程图 (17)4.2.4 插值法线性化处理子程序设计及流程图 (18)4.2.5 报警子程序设计及流程图 (19)4.2.6 控制按键设计子程序及流程图 (20)第5章误差分析 (21)结论 (22)致谢 (23)参考文献 (24)消防火灾自动报警系统第1章绪论1.1 概述火灾自动报警系统，一般由火灾探测器、区域报警器和集中报警器组成；也可以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统，即由自动报警、自动灭火、安全疏散、系统过程显示、消防档案管理等组成一个完整的消防控制系统。
火灾探测器是探测火灾的仪器，由于在火灾发生的阶段，将伴随产生烟雾、高温和火光。
这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。
区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间号；同时还能监视若干楼层的集中报警器、输出信号或控制自动灭火系统。
集中报警是将接收到的信号以声光方式显示出来，其屏幕上也具体显示出着火的楼层和房间号，机上停走的时钟记录下首次报警时间性，利用本机专用电话，还可迅速发出指示和向消防队报警。
此外，也可以控制有关的灭火系统或将火灾信号传输给消防控制室。
1.2 发展趋势二十多年前，中国的消防报警产品刚刚起步，无论产品技术含量、产品系列完整性、使用性，还是社会影响程度都是相当低的。
国外的产品和品牌占领了中国的大部分市场。
由于中国的建设正在飞速发展，市场大的惊人，难道这由中国发展带来的成果任由由外国企业来瓜分吗？可幸的是中国企业抓住了机遇，顶住了挑战，通过几次产品更新换代，就使自己的产品紧紧跟上了国际水平，并且夺回了大部分国内市场，使得现在大多国外产品只有招架之功，这是典型的自力更生，走自己的路。
当然目前而言，我们基本占据的是国内市场，对外还刚开始。
中国企业正在充分准备进军海外市场。
1.3 现状及特点消防报警产品是一个系列产品，包括火灾探测设备、信息传输设备、报警分析控制器、消防控制联动。
是物理传感技术、自动控制、计算机技术、数据传输和管理、智能楼宇等技术的综合集成，属于高新技术。
由于中国多年的基本建设的发展，这个行业也得到发展，具备了和国外知名企业抗衡的能力。
目前中国许多高新技术的行业中，中国企业大多做的是下游的制造和服务，分取极少一部分的利润，像消防报警产品那样又拥有自我知识产权，又拥有大量市场的行业其实是很少的。
