赫斯曼交换机简介

一。

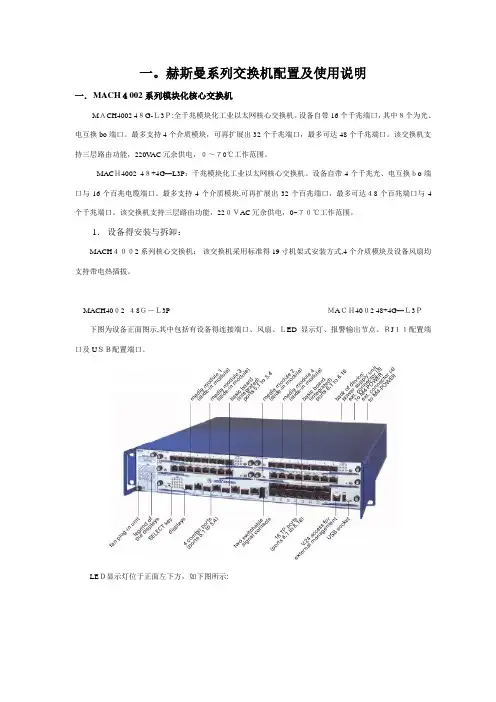

赫斯曼系列交换机配置及使用说明一．M ACH４002系列模块化核心交换机MＡCH4002 4８G-Ｌ3Ｐ:全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中８个为光、电互换bo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，０～７0℃工作范围。

MACＨ4002 4８+4G—L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换ｂo端口与16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达４8个百兆端口与4个千兆端口。

该交换机支持三层路由功能，22０ＶAC冗余供电，0~７０℃工作范围。

1．设备得安装与拆卸：MACH４００2系列核心交换机：该交换机采用标准得19寸机架式安装方式,4个介质模块及设备风扇均支持带电热插拔。

MACH40０2 ４8Ｇ－Ｌ3P ＭAＣＨ40０2 48+4G—Ｌ3Ｐ下图为设备正面图示,其中包括有设备得连接端口、风扇、ＬED显示灯、报警输出节点、ＲJ１１配置端口及UＳＢ配置端口。

LEＤ显示灯位于正面左下方，如下图所示:交换机得背面为基本电源模块安装位置，如下图所示:2．设备得配置:设置ＩＰ地址得方法：1、通过超级终端得命令行（需要有专用得线缆:串口转V、24）；２、通过HiD ｉscovｅry软件，搜索所有得网络设备，设置其IＰ地址与子网掩码; 3、使用ＢOOTP与DHCＰ服务器来设置IP地址。

（本方法不推荐在这里使用）; 4、使用自动设置适配器ACＡ２1（USB接口)常用得配置方法：1、通过超级终端得命令行(同上）;2、通过WＥB界面(需要IＥ5、5以上，并且要装有ＪＡV A 1、3以上),在IＥ地址栏里输入交换机得ＩP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键,并选择保存;3、使用网管软件HｉＶisiｏn进行配置，每次得修改同样需要进行SＥT与保存.注意:如果要通过WEＢ界面进行配置,需要PＣ与交换机得IP地址在同一子网内。

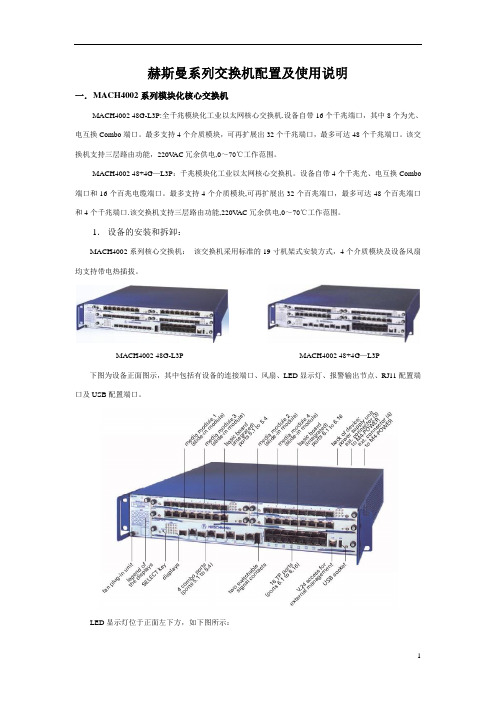

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

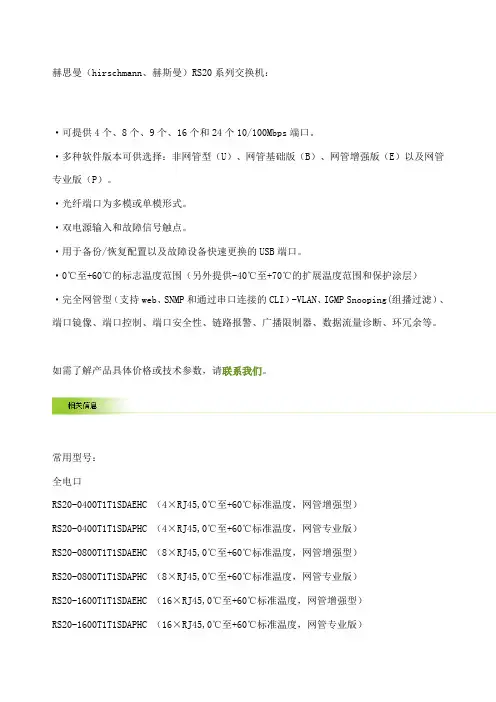

赫思曼（hirschmann、赫斯曼）RS20系列交换机：·可提供4个、8个、9个、16个和24个10/100Mbps端口。

·多种软件版本可供选择：非网管型（U）、网管基础版（B）、网管增强版（E）以及网管专业版（P）。

·光纤端口为多模或单模形式。

·双电源输入和故障信号触点。

·用于备份/恢复配置以及故障设备快速更换的USB端口。

·0℃至+60℃的标志温度范围（另外提供-40℃至+70℃的扩展温度范围和保护涂层）·完全网管型（支持web、SNMP和通过串口连接的CLI）-VLAN、IGMP Snooping(组播过滤）、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。

如需了解产品具体价格或技术参数，请联系我们。

常用型号：全电口RS20-0400T1T1SDAEHC （4×RJ45,0℃至+60℃标准温度，网管增强型）RS20-0400T1T1SDAPHC （4×RJ45,0℃至+60℃标准温度，网管专业版）RS20-0800T1T1SDAEHC （8×RJ45,0℃至+60℃标准温度，网管增强型）RS20-0800T1T1SDAPHC （8×RJ45,0℃至+60℃标准温度，网管专业版）RS20-1600T1T1SDAEHC （16×RJ45,0℃至+60℃标准温度，网管增强型）RS20-1600T1T1SDAPHC （16×RJ45,0℃至+60℃标准温度，网管专业版）RS20-2400T1T1SDAEHC （24×RJ45,0℃至+60℃标准温度，网管增强型）RS20-2400T1T1SDAPHC （24×RJ45,0℃至+60℃标准温度，网管专业版）多模光纤RS20-0400M2T1SDAEHC （3×RJ45 1×SC,0℃至+60℃标准温度，网管增强型）RS20-0400M2T1SDAPHC （3×RJ45 1×SC,0℃至+60℃标准温度，网管专业版）RS20-0400M2M2SDAEHC （2×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-0400M2M2SDAPHC （2×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-0800M2M2SDAEHC （6×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-0800M2M2SDAPHC （6×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-0800M4M4SDAEHC （6×RJ45 2×ST,0℃至+60℃标准温度，网管增强型）RS20-0800M4M4SDAPHC （6×RJ45 2×ST,0℃至+60℃标准温度，网管专业版）RS20-1600M2T1SDAEHC （15×RJ45 1×SC,0℃至+60℃标准温度，网管增强型）RS20-1600M2T1SDAPHC （15×RJ45 1×SC,0℃至+60℃标准温度，网管专业版）RS20-1600M2M2SDAEHC （14×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-1600M2M2SDAPHC （14×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-2400M2M2SDAEHC （22×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-2400M2M2SDAPHC （22×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）单模光纤RS20-0400S2T1SDAEHC （3×RJ45 1×SC,0℃至+60℃标准温度，网管增强型）RS20-0400S2T1SDAPHC （3×RJ45 1×SC,0℃至+60℃标准温度，网管专业版）RS20-0400S2S2SDAEHC （2×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-0400S2S2SDAPHC （2×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-0800S2S2SDAEHC （6×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-0800S2S2SDAPHC （6×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-1600S2S2SDAEHC （14×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-1600S2S2SDAPHC （14×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）RS20-2400S2S2SDAEHC （22×RJ45 2×SC,0℃至+60℃标准温度，网管增强型）RS20-2400S2S2SDAPHC （22×RJ45 2×SC,0℃至+60℃标准温度，网管专业版）赫思曼（hirschmann、赫斯曼）MS4128-L2P系列交换机：·4个100Mbps插槽形式。
