赫斯曼交换机的配置和使用

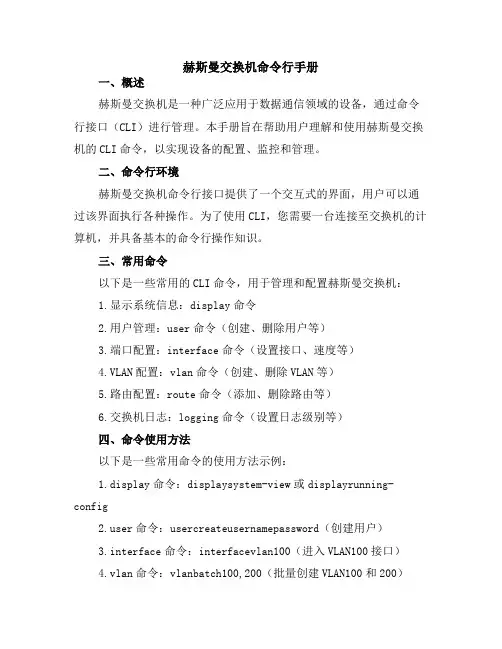

赫斯曼交换机命令行手册一、概述赫斯曼交换机是一种广泛应用于数据通信领域的设备，通过命令行接口（CLI）进行管理。

本手册旨在帮助用户理解和使用赫斯曼交换机的CLI命令，以实现设备的配置、监控和管理。

二、命令行环境赫斯曼交换机命令行接口提供了一个交互式的界面，用户可以通过该界面执行各种操作。

为了使用CLI，您需要一台连接至交换机的计算机，并具备基本的命令行操作知识。

三、常用命令以下是一些常用的CLI命令，用于管理和配置赫斯曼交换机：1.显示系统信息：display命令2.用户管理：user命令（创建、删除用户等）3.端口配置：interface命令（设置接口、速度等）4.VLAN配置：vlan命令（创建、删除VLAN等）5.路由配置：route命令（添加、删除路由等）6.交换机日志：logging命令（设置日志级别等）四、命令使用方法以下是一些常用命令的使用方法示例：1.display命令：displaysystem-view或displayrunning-configer命令：usercreateusernamepassword（创建用户）3.interface命令：interfacevlan100（进入VLAN100接口）4.vlan命令：vlanbatch100,200（批量创建VLAN100和200）5.route命令：routeadd192.168.0.0255.255.255.0192.168.1.1（添加路由）6.logging命令：loggingbuffersize64（设置日志缓冲区大小）五、常见问题及解决方法以下是一些常见问题及解决方法：1.命令输入错误：请仔细检查您的命令，确保输入正确。

如果您不确定某个命令是否正确，请查阅相关文档或寻求技术支持。

2.设备不支持某些命令：请确认您的设备是否支持所需的命令。

如果不支持，您可能需要使用其他方法或设备来完成所需的操作。

3.设备连接问题：请检查您的计算机与设备的连接是否正常，确保网络连接畅通。

赫斯曼MS系列交换机环网配置步骤1.准备工作赫斯曼MS系列（PowerMice）交换机多作为环网交换机使用（当然也可以用于设备层交换机使用），在MS交换机之间多采用光纤组成冗余环，向下采用星形连接，可通过IE进行维护和设置，前提是该交换机拥有1个网管IP（该交换机的IP和子网掩码应与其所在子网的其他设备相协调），可用很多现成的软件为其分配IP，如BOOTP、HiDiscovery2.0等。

HiDiscovery2.0是专门针对赫斯曼交换机的软件，它可以扫描到所在网段上所有的赫斯曼交换机，在赫斯曼MS系列交换机随机光盘中可找到HiDiscovery2.0安装包。

使用IE前需要安装Java，交换机的随机光盘中也有准备，安装很容易。

安装Java后最好上网将Java的版本升到最新，这样可避免许多Bug。

注意：交换机在配电前一定要注意检查交换机固定卡轨是否已经可靠接地！因为据厂家信息——若不接地，当该交换机底座上的电压超过地电位达2.0伏特以上时，极有可能影响交换机的正常工作！注意：最好不要动交换机核心模块下方的DIP开关，尽量使用软设置来组态交换机！2.MS系列交换机一般性设置MS系列交换机的一般性设置与RS20系列相同，可参照《赫斯曼RS20卡轨安装型交换机设定步骤》一文进行，此处不作过多阐述。

登录后的界面如下：3.环网端口的设置Port1和Port2在用于环网时的设置如下图所示，方法为在系统树内点击“Port Configuration”,画面显示各端口的组态如下：将Port1和Port2的Automatic Configuration一栏的复选框勾掉，检查无误后点击画面下方的“Set”键进行确认。

在确认过程中，该交换机会有短暂的离线时间（约10秒），也可能造成IE连接错误，但不妨事，待画面稳定后，按“Reload”键读出交换机的实际组态，如果是你想要的结果即可，如果不对则需继续设置。

注意：该操作最好在生产设备不工作时完成，否则将会使该交换机所连接的以太网设备离线约10秒钟，造成网络中断！一台交换机只能存在于一个环网中。

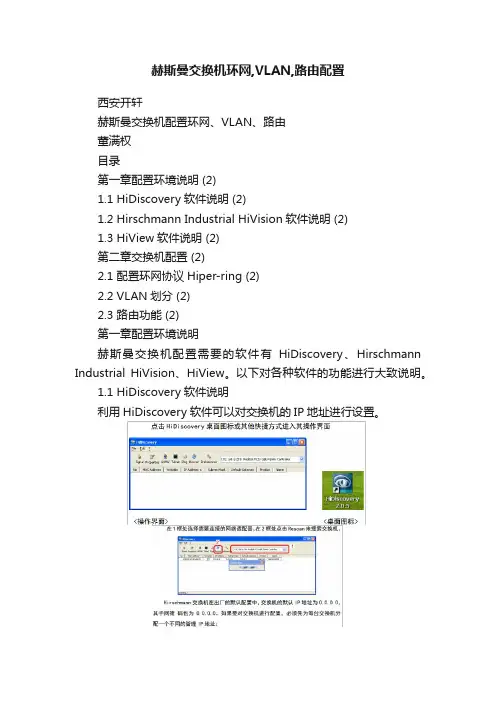

赫斯曼交换机环网,VLAN,路由配置
西安开轩
赫斯曼交换机配置环网、VLAN、路由
董满权
目录
第一章配置环境说明 (2)
1.1 HiDiscovery软件说明 (2)
1.2 Hirschmann Industrial HiVision软件说明 (2)
1.3 HiView软件说明 (2)
第二章交换机配置 (2)
2.1 配置环网协议Hiper-ring (2)
2.2 VLAN划分 (2)
2.3 路由功能 (2)
第一章配置环境说明
赫斯曼交换机配置需要的软件有HiDiscovery、Hirschmann Industrial HiVision、HiView。

以下对各种软件的功能进行大致说明。

1.1 HiDiscovery软件说明
利用HiDiscovery软件可以对交换机的IP地址进行设置。

注意：输入密码时请注意大小写之分，并确保JAVA软件的版本足够新。

1.2 Hirschmann Industrial HiVision软件说明
软件Hirschmann Industrial HiVision可以扫描网络，生成网络拓扑结构图，同时能够监控网络状态。

Hirschmann Industrial HiVision界面如下图所示：
在‘选项’->‘发现设备’->‘新建’中设置搜索设备的IP地址范围，并勾选‘激活’选项，如下图所示。

赫思曼交换机配置手册目录1．准备硬件准备软件准备2．置初始化设置................................................Basic Settings 基本配置................................................Time对时功能................................................Switching 交换功能................................................Redundancy 冗余设置.......Diagnostics 诊断................................................Help 帮助................................................常见网络故障原因及应对方法1．准备硬件准备在对网络系统进行配置前，必须先对系统的硬件配置进行相应的检查。

必须保证所有的交换机均正常上电，并成功启动，所有交换机均可以正常通信在进行环网配置前，必须保证每个环网为线型链路具有一台配置电脑以及至少一台的测试电脑软件准备HiDiscovery在Manual CD 中找到HiDiscovery 文件夹选择版本进行安装，文件名为JAVA运行环境在Manual CD 中找到Java 文件夹点击安装Java 或进入Java 网站下载版安装软件完成后在Java 网站检测系统内是否还有老版本存在与新版本发生冲突。

1.2.3 3rd Party 应用软件Tftpd32 （在Manual CD 中的Freeware 文件夹）模拟TFPF Server 和Client 端，用于交换机上传/ 备份交换机配置文件或升级交换机固件。

＜操作界面＞＜桌面图标＞PuTTY（在Manual CD 中的Freeware 文件夹）支持telnet 、rlogin 和ssh 的客户端软件，用于CLI 命令配置，操作＜操作界面＞＜桌面图标＞Wireshark网络抓包软件，可以对任何网络的进行协议、数据流量和数据编码等内容进行监控。

赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo 端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC 冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

成都地铁AFC-赫思曼系列交换机安装及使用说明一，赫思曼交换机介绍:1,MACH4002系列模块化核心交换机MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～60℃工作范围。

1）设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48+4G L3P下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2)冗余电源安装二， M S4128 L3E系列模块化交换机MS4128 L3E：千兆模块化工业以太网交换机。

设备自带一个主机模块，为交换机工作提供电源及相应的诊断配置端口。

交换机自身不具有任何端口，所有端口均需由介质模块扩展实现。

交换机最多可以支持4个千兆端口和24个百兆端口（加扩展板MB-2T）。

该交换机是三层交换机，支持RIP,及静态路由协议，24VDC冗余供电，0～60℃工作范围,导轨式安装。

1)设备的安装和拆卸：MS4128 L3E系列模块化交换机：该交换机采用标准的35mm卡轨式安装方式。

下图分别为设备自身图示及安装满介质模块的图示：第一个模块为千兆介质模块,最大能接四个千兆口（MM4-4TX/SFP）,其余模块全是百兆模块，光口和电口可以混合，除主机模块不允许拆卸，其它介质模块均可更换,该交换机支持模块热插拔,冗余24VDC供电。

2)安装方法：模块安装于相应插槽后拧紧固定螺丝安装扩展底板须拆卸底板右侧固定螺丝（上下各一个）注意：为防止受力不均损坏产品，应先将底板与扩展底板分别安装至导轨后，沿导轨缓慢推动完成底板衔接。

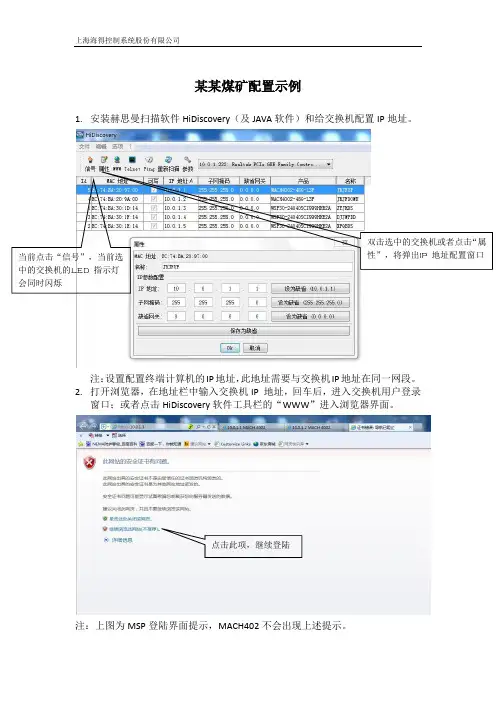

某某煤矿配置示例1. 安装赫思曼扫描软件HiDiscovery （及JAVA 软件）和给交换机配置IP 地址。

注：设置配置终端计算机的IP 地址，此地址需要与交换机IP 地址在同一网段。

2. 打开浏览器，在地址栏中输入交换机IP 地址，回车后，进入交换机用户登录窗口；或者点击HiDiscovery 软件工具栏的“WWW ”进入浏览器界面。

注：上图为MSP 登陆界面提示，MACH402不会出现上述提示。

双击选中的交换机或者点击“属性”，将弹出IP 地址配置窗口当前点击“信号”，当前选中的交换机的LED 指示灯会同时闪烁点击此项，继续登陆点击“这次运行”，继续登陆3.登陆过程中，做如下选择。

弹出此窗口，勾选点击“运行”4.登陆界面如下提示：默认Login（User Name）用户为user，Password密码为public，此用户不可更改交换机配置，但可以查看；可修改交换机配置的Login用户为admin，默认Password密码为private，请在此用户下谨慎修改配置。

注：上图为MACH4002登陆界面注：上图为MSP登陆界面5.环网配置操作（以下每个配置页面完成后，点击的下方Set按钮，配置立即生效，Reload按钮为刷新当前配置）注：在进行环网配置之前，保持网络结构为非冗余状态，待配置完成后，再进行冗余线缆的物理连接。

a)因环网协议HIPER ring与生成树协议冲突，故需要关闭环网端口的生成树功能。

首先开启全局的生成树功能，在MACH4002交换机中，定位至Redundancy-Spanning Tree-Global，右侧页面视图的“Operation”中选择On；在MSP 交换机中，定位至Switching-L2-Redundancy-Spanning Tree-Global，页面视图的“Operation”中选择On。

注：上图为MACH4002 Spanning Tree的Global界面注：上图为MSP的Spanning Tree Global界面b)在MACH4002交换机中，定位至Redundancy-Spanning Tree-Port，在CIST页面中，对应环网端口的Stp active的功能取消（如下图中的端口6.1和6.2的对勾去掉即可）；在MSP 交换机中，定位至Switching-L2-Redundancy-Spanning Tree-Port，在CIST页面视图中，对应环网端口的Stp active的功能取消（如下图中的端口1.1-1.4的对勾去掉即可）注：上图为MACH4002的Spanning Tree的Port界面注：上图为MSP的Spanning Tree的Port界面c)在MACH4002交换机中，定位至Redundancy-Ring Redundancy。

1、安装随机自带软件。

2、打开软件搜索网络上的交换机。

点击‘重新扫描’
3、选择需要配置的交换机双击设置IP地址。

如果在网络上有多个交换机无法辨别，可以选
中其中一个交换机点击“信号”按钮，该交换机的所有指示灯都会闪烁。

4、设置好IP后选中该交换机，点击“WWW”按钮，登陆交换机的配置界面。

“user”用户具有“只读”权限，密码为public；
“admin”用户具有“读/写”权限，密码为private。

（建议用）
5、登陆后交换机配置界面。

5、配置环网。

Port为环网使用的端口；mode为设置主、从交换机，on为管理交换机，off
为从交换机。

设置完成后点击“Set”。

6、配置报警。

在此界面下可以配置需要报警的选项，当选中的选项报警时，交换机的状态
指示灯将会有红灯亮起。

若不需要某项报警，可将其设置为“Ignore”。

赫思曼交换机环网配置基本操作一、安装软件将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。

1.在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。

2.在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。

上述步骤完成后，桌面将会出现如下图标：二、对交换机设置或更改网管IP1.配置交换机IP地址1)双击打开HiDiscovery。

上述两图中的数字为中英文版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。

3)双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。

如下图所示：三、环网与耦合配置注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。

对环网和耦合来说拓扑上应该成环的，一定不要成环。

在冗余配置配置好以后再恢复冗余的连线。

1.将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。

2.可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。

3.登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。

4.完成登陆后进入交换机网管页面。

首先关闭RSTP功能。

1）在左侧导航栏中定位到“Redundancy →Spanning Tree → Global”2）在Operation中选中On3）点击下方的Set按钮4）在左侧导航栏中定位到“Redundancy →Spanning Tree → Port”5）在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可）5.配置环网配置环网时要注意。

赫斯曼系列交换机配置及使用说明M ACH4002 系列模块化核心交换机MACH4002 48G-L3P :全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0〜70 'C工作范围。

MACH4002 48+4G-L3P :千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0〜70 C工作范围。

1 .设备的安装和拆卸:MACH4002 系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示:交换机的背面为基本电源模块安装位置，如下图所示:Power supply unit for MACH 4302 basic device(voltage input no. 1 and. f required no. 2)cqnnect on (external voltage nput nc. 3)M4-POWER connection (external voltage Input no. 4)2.设备的配置:设置IP 地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转 V.24 ）; 2•通过 HiDiscovery 软件，搜索所有的网络设备，设置其IP 地址和子网掩码；3•使用BOOTP 和DHCP 服务器来设置IP 地址。

HirschmannRS20交换机相关设置说明Hirschmann RS20交换机相关信息一．Hirshcmann RS20 交换机应用程序安装1.安装 HiDiscovery 应用程序2.安装Java 应用程序二．Hirshcmann RS20 交换机相关设置1.交换机IP地址设置1.1启动应用程序“开始” -> “程序” -> “Hirschmann” -> “HiDiscovery02.2.01”；1.2如图所示；图11.3点击右侧下拉框，选择所需网卡；例如：222.222.221.51 或 222.222.222.511.4HiDiscovery将自动根据所选择的网卡搜索此网段内的所有HIRSCHMANN交换机；1.5如图所示图21.6选择搜索出的任一设备，点击或双击；1.7弹出对话框如图所示；图31.8在“名称”一栏中，填入设备编号；例如：2DCS—C-11.9在“IP参数配置”一栏中，填入设备定义的IP地址；例如：IP地址222.222.221.201子网掩码255.255.255.0缺省网关0.0.0.01.10点击“保存为缺省”；再点击“OK”。

2.交换机内部参数设置2.1 点击“IE”浏览器；键入所需设置的交换机的IP地址；2.2 如图所示；图42.3 选择所需级别进入HIRSCHAMNN交换机管理程序；点击“OK”； Login：AdminPassword： privateLanguage： English2.4 进入管理界面进行设置；2.4.1 点击“Port Configuration”；按图设置；点击“Set”图5Port on: 端口启用；Propagate Connection error：端口连接故障（如所选端口发生未连通则在Fault 灯亮）；Automatic Configuration：网口网速自适应10Mbit/s或100Mbit/s；Flow Control：端口流量是否控制；2.4.2 点击“Switching” -> “Rate Limiter”；按图设置；点击“Set”图6Egress Limit（Pkt/s）Packet Type:BC: 每秒钟端口所通过的最大通讯包的大小光口设置：15000网口设置：1500三．Hirshcmann RS20 交换机相关报警1.Hirschmann RS20交换机本体自诊断信息导出1.1点击“Diagnostics” -> “Report”，如图所示；图71.2点击“Log file”，弹出画面，如图所示；点击“文件”->“另存为”；图81.3点击“Systeminformation”，弹出画面，如图所示；图92.Hirschmann RS20交换机外部诊断信息2.1指示灯P ------ Power电源指示灯（绿色：双路电源；黄色：单路电源）Standby ------ 仅对具有Standby功能交换机有用（此项目不用）RM ------ Ring Managerment环网管理（RM=on：此交换机的#2光口设置为虚拟断点；绿色：此交换机有RM功能，且环网无物理断网；在1个环网结构中只能设置1台交换机的RM=on；）Fault ------ 综合故障（红色：单路电源供电、光口断线）2.2环网断线当环网结构的交换机网络中，任一光口发生断线时，当前设置RM=on的交换机的#2端口将从虚拟断点模式切换成“实际”连通模式，避免断网。

网络示意图：
HIRPER-Ring环网设置步骤：
第一步：将环网中的交换机连接成总线型结构，注意先不要连接成环形否则可能会产生广播风暴，等环网配置完成后再连成环形。

第二步：将配置使用的电脑连接到环网中的任意一台交换机上，然后使用Hidiscovery软件为每台交换机配置IP地址。

Hidiscovery软件安装程序在随机包装盒的光盘中可以找到，安装时采用默认路径即可。

第三步：通过IE浏览器登录交换机。

用户名：admin 密码：private
第四步：配置HIRPER-Ring。

注意：在配置HIRPER-Ring环网功能时，要求每个环网中有且只能有一台交换机开启RM（冗余管理）功能，其它交换机该功能关闭。

1.设置环网端口为1.1和1.2 。

环网中的每台交换机都要指定环网端口，设置哪些端口为环网端口可根据现场环境要求自己决定。

2.在本例中将192.168.1.1这台交换机的RM功能开启，其余3台交换机都要关闭。

3.设置完毕后点击SET按钮。

第五步：关闭RSTP（快速生成树）功能。

在配置HIRPER-Ring时不需要RSTP功能，关闭即可。

注意：环网中的每台交换机都要关闭RSTP。

第六步：保存配置到交换机中。

在LOAD/SAVE菜单中点击SA VE按钮。

第七步：将物理连接成环形结构。

当环网功能配置全部完成后，可将交换机之间的光纤或双绞线连接成环形结构。

赫斯曼交换机操作手册本网络系统包含一台万兆以太网交换机（MACH 4002）作为核心交换机，两台模块化交换机（MS4128）作为次级交换机。

网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。

1、Vlan配置核心交换机（MACH 4002）的管理地址分别为172.16.8.251。

两台次级交换机（MS 4128）的管理地址分别为172.16.8.252，172.16.8.253。

第一步：连接好所有设备,不考虑Port口位置。

第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN，名称为Defult。

Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6，6.3~6.14VLAN2 Port口：3.1~3.8上联Port口：4.7，4.8，6.15，6.16管理Port口：6.1，6.2MS4128：（两台配置一样）VLAN1 Port口：2.3~1.4，3.1~3.4，4.1~4.4，5.1~5.4VLAN2 Port口：无上联Port口：1.1，1.2，2.1，2.2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。

使用HiVision，在Configration-Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡,选择Agent list,如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents 中,并点击OK按钮，如图:选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”,在“Name”中输Vlan名称“Vlan1”,单击“Members”选项卡,选中需要添加的Port口,点击OK,如图：按照相同的步骤，创建第二个VLAN，名称为VLAN2，添加相应的Port口，点击OK。

赫斯曼4128三层可网管交换机配置文档1、登录设备：连接v.24配置线至主交换机的控制口（rj11接口）。

2、设置终端软件：3、登录后模式为用户模式，提示符>4、输出enablecontrary，步入特权模式，提示符#5、showrun查阅现有布局与否存有异常。

6、若需要清空配置，输入clearconfig按y确认。

7、若要恢复配置，分段拷贝1。

关上securecrt软件,创建相连接挑选一个相连接systemname:powermice-b47700mgmt-ip:10.3.187.61.router-ip:0.0.0.0base-mac:00:80:63:b4:77:00systemtime:2021-01-0122:19:13(hirschmannpowermice)user:adminpassword:*******（private）(hirschmannpowermice)>enable(hirschmannpowermice)#vlandatabase(hirschmannpowermice)(vlan)#vlan146(hirschmannpowermice)(vlan)#vlan147(hirschmannpowermice)(vlan)#vlan148(hirschmannpowermice)(vlan)#vlan149(hirschmannpowermice)(vlan)#vlanrouting1logicalinterface9/1created(hirschmannpowermice)(vlan)#vlanrouting146logicalinterface9/2created(hirschmannpowermice)(vlan)#vlanrouting147logicalinterface9/3created(hirschmannpowermice)(vlan)#vlanrouting148logicalinterface9/4created(hirschmannpowermice)(vlan)#vlanrouting149logicalinterface9/5created(hirschmannpowermice)(vlan)#exit(hirschmannpowermice)#configure(hirschmannpowermice)(config)#interface2/1(hirschmannpowermice)(interface2/1)#noauto-negotiate(hirschmannpowermice)(interface2/1)#ipaccess-group100in1acliddoesnotexist.(hirschmannpowermice)(interface2/1)#exit(hirschmannpowermice)(config)#interface2/2(hirschmannpowermice)(interface2/2)#noauto-negotiate(hirschmannpowermice)(interface2/2)#vlanpvid149(hirschmannpowermice)(interface2/2)#vlanparticipationinclude149 (hirschmannpowermice)(interface2/2)#exit(hirschmannpowermice)(config)#interface2/3(hirschmannpowermice)(interface2/3)#vlanpvid149(hirschmannpowermice)(interface2/3)#vlanparticipationinclude149 (hirschmannpowermice)(interface2/3)#exit(hirschmannpowermice)(config)#interface2/4(hirschmannpowermice)(interface2/4)#vlanpvid149(hirschmannpowermice)(interface2/4)#vlanparticipationinclude149 (hirschmannpowermice)(interface2/4)#exit(hirschmannpowermice)(config)#interface3/1（和kkk.txt文档不一样，本文档少了noauto-negotiate一行，本配置文档里除了第一个光口（和ｅｒｐ光缆连接的那个端口外，剩余的三个光口都少了这一行配置。

赫兹曼主交换机介绍、配置备份及导入一、赫兹曼主交换机介绍主交换机型号MACH4000,模块化，可网管工业骨干网路由器,3 层交换机，增强版软件，带48个10/100/1000自适应接口，固定配置：16个Gigabit 自适应RJ45接口,其中8个支持双速Combo。

指示灯状态：1)P、P1、P3：绿色常亮；2)RL1：红色常亮；3)FAN、RUN、L/D：绿色常亮；4)其余常灭二、主交换机连接1、本地配置（基本配置）5)通过Console端口连接并配置6)通常为RS-232串口，须使用配置专用连线直接连接至计算机的串口，利用终端仿真程序（如Windows下的“超级终端”）进行本地配置。

思科交换机则通常采用RJ-45端口，须使用专门的Console线（两端均为RJ-45接头的扁平线）。

2、远程配置1)通过交换机的普通端口连接并配置2)Telnet方式3)Web浏览器方式三、赫兹曼主交换连接风扇模块4 x 介质模块插槽机架支持路由、冗余等功能固定端口，双绞线，千1 x USB，连接自动配置适配器ACA21-USB2 x 自动或手动继电器触点指示灯1、浏览器登陆必须满足以下条件1)–IE6.0以上版本或其它浏览器2)–1.4以上版本的JAVA运行环境3)–被登陆交换机已配置IP地址并与配置PC处于同一网段1)在浏览器地址栏内输入交换机IP地址2)登陆页面中填写相应的用户名和口令3)–默认设置：4)•只读user/public5)•可写admin/private6)只提供英语或德语界面2、专用软件安装HiDiscovery软件，赫兹曼软件\HiDiscovery_02.2.06.zip1)HiDiscovery软件配置IP属性2)–以太网连接配置PC和交换机3)–开启HiDiscovery软件4)–自动安装WinPcap3.05)–软件自动扫描后于主页面添加扫描到的交换机6)–使用Singal按键定位交换机7)•按下Singal按键后，主页面高亮交换机LED会反复交替闪烁四、配置备份及导入1、注：可通过HiDiscovery 软件扫出当前交换机，如果交换机没有IP 地址，双击列表中的交换机配置IP 地址。
