赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。

MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。

24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。

使用自动设置适配器ACA21(USB接口)常用的配置方法：1。

通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。

3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo 端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC 冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

西安开轩赫斯曼交换机配置环网、VLAN、路由董满权目录第一章配置环境说明 (3)1.1 HiDiscovery软件说明 (3)1.2 Hirschmann Industrial HiVision软件说明 (6)1.3 HiView软件说明 (9)第二章交换机配置 (10)2.1 配置环网协议Hiper-ring (15)2.2 VLAN划分 (19)2.3 路由功能 (23)第一章配置环境说明赫斯曼交换机配置需要的软件有HiDiscovery、Hirschmann Industrial HiVision、HiView。

以下对各种软件的功能进行大致说明。

1.1 HiDiscovery软件说明利用HiDiscovery软件可以对交换机的IP地址进行设置。

注意：输入密码时请注意大小写之分，并确保JAVA软件的版本足够新。

1.2 Hirschmann Industrial HiVision软件说明软件Hirschmann Industrial HiVision可以扫描网络，生成网络拓扑结构图，同时能够监控网络状态。

Hirschmann Industrial HiVision界面如下图所示：在‘选项’->‘发现设备’->‘新建’中设置搜索设备的IP地址范围，并勾选‘激活’选项，如下图所示。

1.3 HiView软件说明HiView软件是一款绿色版的交换机Web配置软件，内部集成JAVA，输入交换机的IP地址，即可访问。

第二章交换机配置主要内容：1.配置环网协议Hiper-ring2.VLAN划分3.路由功能⏹在每一项的配置页面中，通常都会有“Set”和“Reload”两个按钮。

其中“Set”按钮的作用是使所修改的配置即时生效；“Reload”按钮的作用是刷新该页的数据。

因此，在对交换机进行配置修改后，都需要点击该页面中的“Set”按钮，以确保配置修改可以即时生效。

⏹注意：点击“Set”按钮后，只是确保修改生效，并没有保存进交换机内部的配置文件。

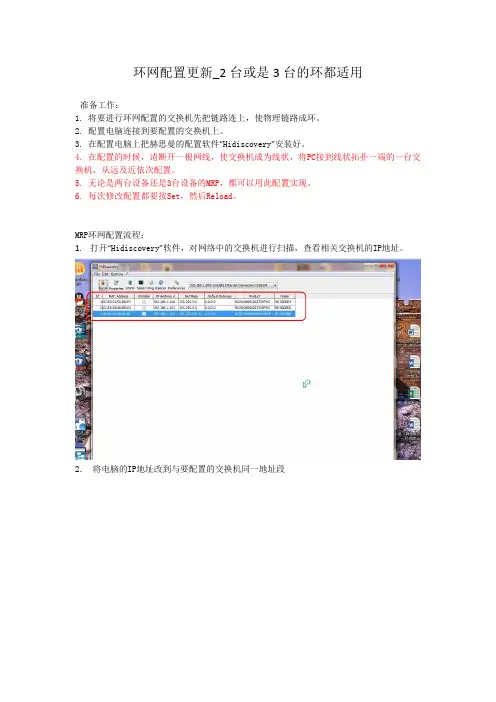

环网配置更新_2台或是3台的环都适用准备工作：1. 将要进行环网配置的交换机先把链路连上，使物理链路成环。

2. 配置电脑连接到要配置的交换机上。

3. 在配置电脑上把赫思曼的配置软件“Hidiscovery”安装好。

4. 在配置的时候，请断开一根网线，使交换机成为线状，将PC接到线状拓扑一端的一台交换机，从远及近依次配置。

5. 无论是两台设备还是3台设备的MRP，都可以用此配置实现。

6. 每次修改配置都要按Set，然后Reload。

MRP环网配置流程：1.打开“Hidiscovery”软件，对网络中的交换机进行扫描，查看相关交换机的IP地址。

2．将电脑的IP地址改到与要配置的交换机同一地址段3．用网页登录交换机，在交换机的登陆界面，用户名选择“admin”，默认密码是“private”，点击“OK”确认。

4．登陆交换机以后，先把RSTP协议关掉。

方法如下：在左侧菜单选择“Redundancy”→“Spanning tree”→“Global”,在“operation”选项中选择“off”，然后点击“set”确认。

5. 开启MRP环网协议，方法如下：在左侧主菜单选择“redundancy”→“ring redundancy”，在主页面中选择“MRP”协议，把要做环网的端口选上（如图中1/3，1/4端口），恢复时间选择“200ms”，operation选择“On”，关于“Ring manager”选项，每个环网中只需其中一台交换机在“Ring manager”中选择“On”，剩下的交换机在此选项都选择“Off”即可。

最后点击“set”确认即可。

注意：由于断了一根线，有两台交换机在按set以后会报错，这是正常的。

6. 配置端口流出的打标模式。

进入Switching---VLAN---Static，将环所用的端口状态从U 改成T，示例中假设1/1与1/2口为环端口。

按Set，然后Reload。

7. Cell Switch的环中，有一台会分到一个端口连接到Zone Switch，这里我们假设是1/10口,将1/10口的状态从U改成T，没有连Zone Switch的交换机不需要这一步配置。

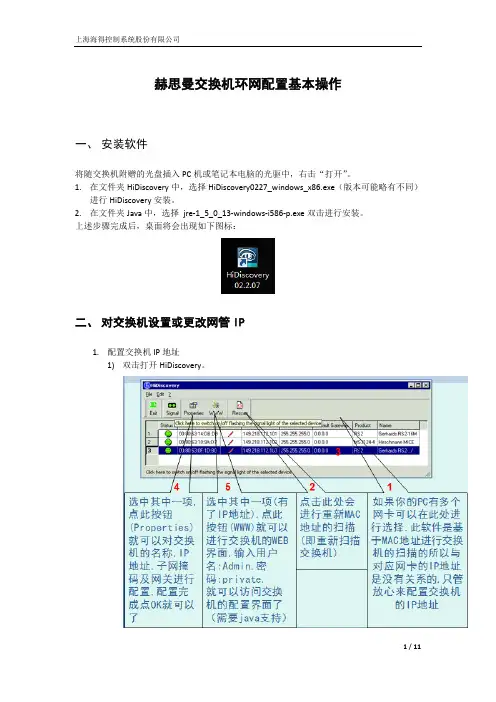

赫思曼交换机环网配置基本操作一、安装软件将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。

1.在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。

2.在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。

上述步骤完成后，桌面将会出现如下图标：二、对交换机设置或更改网管IP1.配置交换机IP地址1)双击打开HiDiscovery。

上述两图中的数字为中英文版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。

3)双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。

如下图所示：三、环网与耦合配置注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。

对环网和耦合来说拓扑上应该成环的，一定不要成环。

在冗余配置配置好以后再恢复冗余的连线。

1.将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。

2.可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。

3.登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。

4.完成登陆后进入交换机网管页面。

首先关闭RSTP功能。

1）在左侧导航栏中定位到“Redundancy →Spanning Tree → Global”2）在Operation中选中On3）点击下方的Set按钮4）在左侧导航栏中定位到“Redundancy →Spanning Tree → Port”5）在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可）5.配置环网配置环网时要注意。

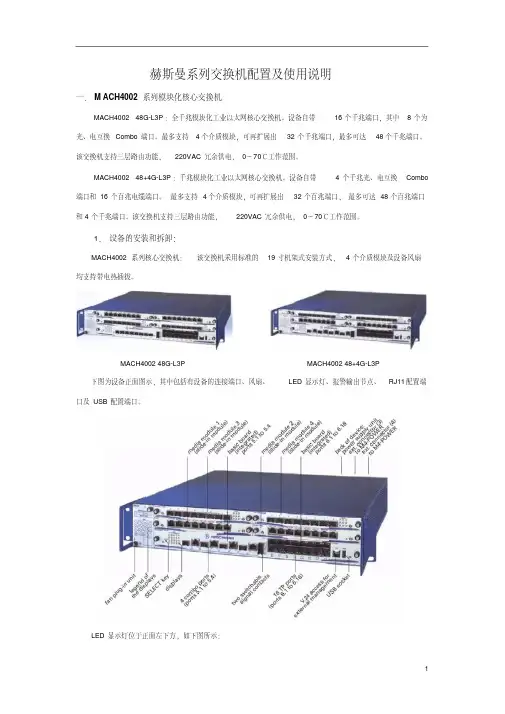

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法： 1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

网络示意图：
HIRPER-Ring环网设置步骤：
第一步：将环网中的交换机连接成总线型结构，注意先不要连接成环形否则可能会产生广播风暴，等环网配置完成后再连成环形。

第二步：将配置使用的电脑连接到环网中的任意一台交换机上，然后使用Hidiscovery软件为每台交换机配置IP地址。

Hidiscovery软件安装程序在随机包装盒的光盘中可以找到，安装时采用默认路径即可。

第三步：通过IE浏览器登录交换机。

用户名：admin 密码：private
第四步：配置HIRPER-Ring。

注意：在配置HIRPER-Ring环网功能时，要求每个环网中有且只能有一台交换机开启RM（冗余管理）功能，其它交换机该功能关闭。

1.设置环网端口为1.1和1.2 。

环网中的每台交换机都要指定环网端口，设置哪些端口为环网端口可根据现场环境要求自己决定。

2.在本例中将192.168.1.1这台交换机的RM功能开启，其余3台交换机都要关闭。

3.设置完毕后点击SET按钮。

第五步：关闭RSTP（快速生成树）功能。

在配置HIRPER-Ring时不需要RSTP功能，关闭即可。

注意：环网中的每台交换机都要关闭RSTP。

第六步：保存配置到交换机中。

在LOAD/SAVE菜单中点击SA VE按钮。

第七步：将物理连接成环形结构。

当环网功能配置全部完成后，可将交换机之间的光纤或双绞线连接成环形结构。

赫思曼交换机HIPER‐Ring环网设置北京德百利泰科技有限公司刘冬一、设置之前的准备工作：z在端口设置之前保留一条环网线路不要连接，该线路在设置完成下述的环网步骤之后再进行连接。

z模块化交换机MS20主机上有4针拨码开关，请确保全部在”OFF”位置。

z通过HiDiscovery设置交换机IP参数。

z打开您的浏览器，在浏览器中输入交换机的网管IP地址后，则会打开如下界面注意，要使用WEB方式管理交换机，你必须在电脑上装有JAVA程序开发包。

进入管理界面，必须输入登录密码。

user : public 只读权限admin : private 读写权限z在设置HIPER‐Ring之前，先要关闭RSTP，路径：Redundancy: Rapid Spanning Tree。

点击Global可看到右边有RSTP Global，Operation 选项选择off即可。

二、HIPER‐Ring端口的设置，路径：Redundancy: HIPER‐Ring。

z环中作为RM（Redundancy Manager）管理者的交换机的HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。

Redundancy Manager选择ON。

Ring Recovery选择Standard。

选择完毕之后点击“Set”注意：一个环网中只能有一台交换机作为RM。

z环中其他交换机HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。

Redundancy Manager选择off。

Ring Recovery选择Standard。

选择完毕之后点击“Set”三、在Load/Save中选择Save保存。

四、设置好后可我们看到设置为冗余管理器的交换机RM指示灯为黄色，最后把环网的连接线全部连接，该指示灯变为绿色。

五、设置为RM的交换机上，不能同时设置Reudndancy coupling功能。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。

MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。

24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。

使用自动设置适配器ACA21(USB接口)常用的配置方法：1。

通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。

3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼交换机网络配置本网络系统包含一台万兆以太网交换机（MACH 4002)作为核心交换机，两台模块化交换机(MS4128）作为次级交换机.网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。

1、Vlan配置核心交换机（MACH 4002)的管理地址分别为172.16。

8。

251。

两台次级交换机（MS 4128)的管理地址分别为172。

16.8。

252，172.16。

8。

253.第一步:连接好所有设备，不考虑Port口位置。

第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN,名称为Defult。

Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6，6。

3~6.14VLAN2 Port口：3。

1～3.8上联Port口：4。

7，4。

8，6。

15，6。

16管理Port口:6。

1，6。

2MS4128：（两台配置一样）VLAN1 Port口：2.3~1。

4，3.1～3.4，4.1～4。

4，5.1～5.4VLAN2 Port口：无上联Port口：1。

1，1.2，2.1，2。

2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。

使用HiVision,在Configration—Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡，选择Agent list，如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents中，并点击OK按钮,如图：选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”，在“Name”中输Vlan名称“Vlan1”，单击“Members”选项卡，选中需要添加的Port口,点击OK,如图:按照相同的步骤,创建第二个VLAN,名称为VLAN2，添加相应的Port口,点击OK.第四步：设置级联端口选择“Edit”中的“Vlan Ports”，选中某个Prot口,右击选择“Edit”或双击,单击“Role"选项卡，选择“Up Link(No GVRP）”,点击OK。
