赫斯曼交换机网络配置

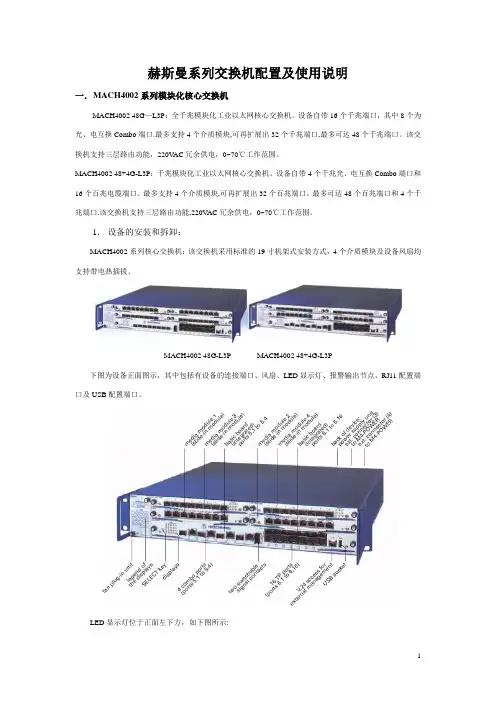

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JA V A 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。

MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。

24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。

使用自动设置适配器ACA21(USB接口)常用的配置方法：1。

通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。

3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G—L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口.最多支持4个介质模块,可再扩展出32个千兆端口,最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电，0~70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电，0~70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示:交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆:串口转V.24)；2.通过HiDiscovery 软件,搜索所有的网络设备，设置其IP地址和子网掩码；3。

使用BOOTP和DHCP服务器来设置IP地址。

(本方法不推荐在这里使用)；4。

使用自动设置适配器ACA21（USB接口）常用的配置方法：1。

通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5。

5以上，并且要装有JA VA 1.3以上），在IE地址栏里输入交换机的IP地址,即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存; 3。

使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存.注意:如果要通过WEB界面进行配置，需要PC和交换机的IP地址在同一子网内。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P:全千兆模块化工业以太网核心交换机.设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220V AC冗余供电,0～70℃工作范围。

MACH4002 48+4G—L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块,可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口.该交换机支持三层路由功能,220V AC冗余供电,0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G—L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置:设置IP地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转V。

24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码；3.使用BOOTP和DHCP服务器来设置IP地址.(本方法不推荐在这里使用）；4。

使用自动设置适配器ACA21(USB接口)常用的配置方法：1。

通过超级终端的命令行（同上）；2.通过WEB界面(需要IE5.5以上，并且要装有JA V A 1。

3以上)，在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存; 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

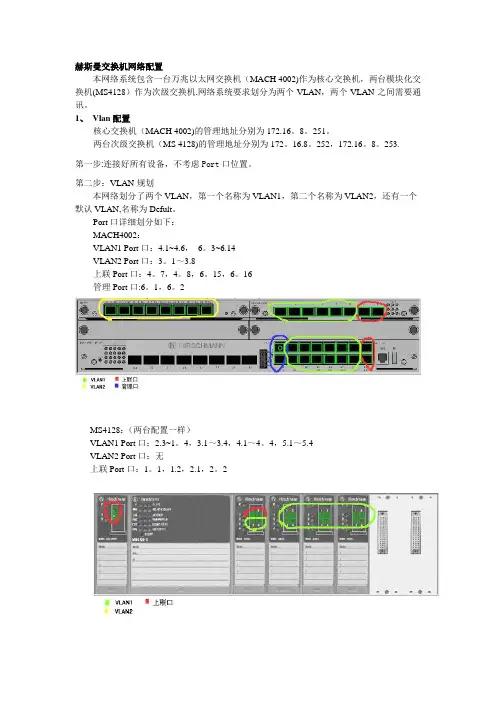

赫斯曼交换机网络配置本网络系统包含一台万兆以太网交换机（MACH 4002)作为核心交换机，两台模块化交换机(MS4128）作为次级交换机.网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。

1、Vlan配置核心交换机（MACH 4002)的管理地址分别为172.16。

8。

251。

两台次级交换机（MS 4128)的管理地址分别为172。

16.8。

252，172.16。

8。

253.第一步:连接好所有设备，不考虑Port口位置。

第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN,名称为Defult。

Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6，6。

3~6.14VLAN2 Port口：3。

1～3.8上联Port口：4。

7，4。

8，6。

15，6。

16管理Port口:6。

1，6。

2MS4128：（两台配置一样）VLAN1 Port口：2.3~1。

4，3.1～3.4，4.1～4。

4，5.1～5.4VLAN2 Port口：无上联Port口：1。

1，1.2，2.1，2。

2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。

使用HiVision,在Configration—Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡，选择Agent list，如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents中，并点击OK按钮,如图：选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”，在“Name”中输Vlan名称“Vlan1”，单击“Members”选项卡，选中需要添加的Port口,点击OK,如图:按照相同的步骤,创建第二个VLAN,名称为VLAN2，添加相应的Port口,点击OK.第四步：设置级联端口选择“Edit”中的“Vlan Ports”，选中某个Prot口,右击选择“Edit”或双击,单击“Role"选项卡，选择“Up Link(No GVRP）”,点击OK。

赫斯曼系列交换机配置及使用说明一．MACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo 端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC 冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫斯曼系列交换机配置及使用说明M ACH4002 系列模块化核心交换机MACH4002 48G-L3P :全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0〜70 'C工作范围。

MACH4002 48+4G-L3P :千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0〜70 C工作范围。

1 .设备的安装和拆卸:MACH4002 系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示:交换机的背面为基本电源模块安装位置，如下图所示:Power supply unit for MACH 4302 basic device(voltage input no. 1 and. f required no. 2)cqnnect on (external voltage nput nc. 3)M4-POWER connection (external voltage Input no. 4)2.设备的配置:设置IP 地址的方法：1.通过超级终端的命令行（需要有专用的线缆：串口转 V.24 ）; 2•通过 HiDiscovery 软件，搜索所有的网络设备，设置其IP 地址和子网掩码；3•使用BOOTP 和DHCP 服务器来设置IP 地址。

赫斯曼交换机操作手册赫斯曼交换机操作手册本网络系统包含一台万兆以太网交换机（MACH 4002）作为核心交换机，两台模块化交换机（MS4128）作为次级交换机。

网络系统要求划分为两个VLAN，两个VLAN之间需要通讯。

1、 Vlan配置核心交换机（MACH 4002）的管理地址分别为172.16.8.251。

两台次级交换机（MS 4128）的管理地址分别为172.16.8.252，172.16.8.253。

第一步：连接好所有设备,不考虑Port口位置。

第二步：VLAN规划本网络划分了两个VLAN，第一个名称为VLAN1，第二个名称为VLAN2，还有一个默认VLAN，名称为Defult。

Port口详细划分如下：MACH4002：VLAN1 Port口：4.1~4.6， 6.3~6.14VLAN2 Port口：3.1~3.8上联Port口：4.7，4.8，6.15，6.16管理Port口：6.1，6.2MS4128：（两台配置一样）VLAN1 Port口：2.3~1.4，3.1~3.4，4.1~4.4，5.1~5.4VLAN2 Port口：无上联Port口：1.1，1.2，2.1，2.2第三步：划分VLAN使用HiDiscovery扫描到网络内所有的交换机设备，对交换机的管理地址进行设置。

使用HiVision，在Configration-Preference中添加交换机管理地址的扫描网段，可以扫描到网络内的所有交换机如图：单击Vlan-Manager选项卡,选择Agent list,如图：选择Discovered devices中的所有设备并单击添加按钮将它们添加到Participating agents 中,并点击OK按钮，如图:选择“Edit”下拉菜单中的“Groups”,空白处右击选择“New”,在“Name”中输Vlan名称“Vlan1”,单击“Members”选项卡,选中需要添加的Port口,点击OK,如图：按照相同的步骤，创建第二个VLAN，名称为VLAN2，添加相应的Port口，点击OK。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）； 2.通过HiDiscovery软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法：1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

赫思曼交换机环网配置基本操作一、安装软件将随交换机附赠的光盘插入PC机或笔记本电脑的光驱中，右击“打开”。

1.在文件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进行HiDiscovery安装。

2.在文件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进行安装。

上述步骤完成后，桌面将会出现如下图标：二、对交换机设置或更改网管IP1.配置交换机IP地址1)双击打开HiDiscovery。

上述两图中的数字为中英文版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有一个条目），如果交换机已经相互连接则无法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指示灯的闪烁或通过MAC地址识别交换机。

3)双击欲配置交换机，弹出对话框，按照网络规划输入交换机名称、IP地址和子网掩码，点击OK。

如下图所示：三、环网与耦合配置注意！在配置环网或耦合时一定不要将冗余的连接线接到交换机上。

对环网和耦合来说拓扑上应该成环的，一定不要成环。

在冗余配置配置好以后再恢复冗余的连线。

1.将PC或笔记本电脑在网络属性中配置与交换机相同网段的IP。

2.可在浏览器中输入交换机IP进行访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。

3.登陆交换机网管登陆界面（交换机型号不同，画面略有差异），Login中填写“admin”，Password中填写“private”。

4.完成登陆后进入交换机网管页面。

首先关闭RSTP功能。

1）在左侧导航栏中定位到“Redundancy →Spanning Tree → Global”2）在Operation中选中On3）点击下方的Set按钮4）在左侧导航栏中定位到“Redundancy →Spanning Tree → Port”5）在对应的环网端口和耦合端口的“stp active”功能取消（去掉“√”即可）5.配置环网配置环网时要注意。

赫斯曼系列交换机配置及使用说明一．M ACH4002系列模块化核心交换机MACH4002 48G-L3P：全千兆模块化工业以太网核心交换机。

设备自带16个千兆端口，其中8个为光、电互换Combo端口。

最多支持4个介质模块，可再扩展出32个千兆端口，最多可达48个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

MACH4002 48+4G-L3P：千兆模块化工业以太网核心交换机。

设备自带4个千兆光、电互换Combo 端口和16个百兆电缆端口。

最多支持4个介质模块，可再扩展出32个百兆端口，最多可达48个百兆端口和4个千兆端口。

该交换机支持三层路由功能，220VAC冗余供电，0～70℃工作范围。

1．设备的安装和拆卸：MACH4002系列核心交换机：该交换机采用标准的19寸机架式安装方式，4个介质模块及设备风扇均支持带电热插拔。

MACH4002 48G-L3P MACH4002 48+4G-L3P 下图为设备正面图示，其中包括有设备的连接端口、风扇、LED显示灯、报警输出节点、RJ11配置端口及USB配置端口。

LED显示灯位于正面左下方，如下图所示：交换机的背面为基本电源模块安装位置，如下图所示：2．设备的配置：设置IP地址的方法： 1.通过超级终端的命令行（需要有专用的线缆：串口转V.24）；2.通过HiDiscovery 软件，搜索所有的网络设备，设置其IP地址和子网掩码； 3.使用BOOTP和DHCP服务器来设置IP地址。

（本方法不推荐在这里使用）； 4.使用自动设置适配器ACA21（USB接口）常用的配置方法： 1.通过超级终端的命令行（同上）；2.通过WEB界面（需要IE5.5以上，并且要装有JAVA 1.3以上），在IE地址栏里输入交换机的IP地址，即可访问设置界面。

每次更改设置需要点击“SET”按键，并选择保存； 3. 使用网管软件HiVision进行配置，每次的修改同样需要进行SET和保存。

网络示意图：
HIRPER-Ring环网设置步骤：
第一步：将环网中的交换机连接成总线型结构，注意先不要连接成环形否则可能会产生广播风暴，等环网配置完成后再连成环形。

第二步：将配置使用的电脑连接到环网中的任意一台交换机上，然后使用Hidiscovery软件为每台交换机配置IP地址。

Hidiscovery软件安装程序在随机包装盒的光盘中可以找到，安装时采用默认路径即可。

第三步：通过IE浏览器登录交换机。

用户名：admin 密码：private
第四步：配置HIRPER-Ring。

注意：在配置HIRPER-Ring环网功能时，要求每个环网中有且只能有一台交换机开启RM（冗余管理）功能，其它交换机该功能关闭。

1.设置环网端口为1.1和1.2 。

环网中的每台交换机都要指定环网端口，设置哪些端口为环网端口可根据现场环境要求自己决定。

2.在本例中将192.168.1.1这台交换机的RM功能开启，其余3台交换机都要关闭。

3.设置完毕后点击SET按钮。

第五步：关闭RSTP（快速生成树）功能。

在配置HIRPER-Ring时不需要RSTP功能，关闭即可。

注意：环网中的每台交换机都要关闭RSTP。

第六步：保存配置到交换机中。

在LOAD/SAVE菜单中点击SA VE按钮。

第七步：将物理连接成环形结构。

当环网功能配置全部完成后，可将交换机之间的光纤或双绞线连接成环形结构。

赫思曼交换机HIPER‐Ring环网设置北京德百利泰科技有限公司刘冬一、设置之前的准备工作：z在端口设置之前保留一条环网线路不要连接，该线路在设置完成下述的环网步骤之后再进行连接。

z模块化交换机MS20主机上有4针拨码开关，请确保全部在”OFF”位置。

z通过HiDiscovery设置交换机IP参数。

z打开您的浏览器，在浏览器中输入交换机的网管IP地址后，则会打开如下界面注意，要使用WEB方式管理交换机，你必须在电脑上装有JAVA程序开发包。

进入管理界面，必须输入登录密码。

user : public 只读权限admin : private 读写权限z在设置HIPER‐Ring之前，先要关闭RSTP，路径：Redundancy: Rapid Spanning Tree。

点击Global可看到右边有RSTP Global，Operation 选项选择off即可。

二、HIPER‐Ring端口的设置，路径：Redundancy: HIPER‐Ring。

z环中作为RM（Redundancy Manager）管理者的交换机的HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。

Redundancy Manager选择ON。

Ring Recovery选择Standard。

选择完毕之后点击“Set”注意：一个环网中只能有一台交换机作为RM。

z环中其他交换机HIPER‐Ring选择两个端口，用来作为连接环的端口分别添入Ring Port1，Ring Port2。

Redundancy Manager选择off。

Ring Recovery选择Standard。

选择完毕之后点击“Set”三、在Load/Save中选择Save保存。

四、设置好后可我们看到设置为冗余管理器的交换机RM指示灯为黄色，最后把环网的连接线全部连接，该指示灯变为绿色。

五、设置为RM的交换机上，不能同时设置Reudndancy coupling功能。
