信号分析知识点总结信号分析是一门涉及信号处理、通信系统、控制系统等多个领域知识的学科，它主要研究如何对各种类型的信号进行分析、处理和识别等方面的问题。
在工程技术领域中，信号分析具有非常重要的应用价值，可以帮助我们更好地理解和利用各种信号，促进技术的发展和应用。
下面我们将对信号分析的一些核心知识点进行总结和介绍。
一、信号的基本概念1. 信号的定义和分类信号是指随着时间、空间或其他独立变量的变化而变化的物理量，根据不同的特性和用途，信号可以分为连续信号和离散信号，模拟信号和数字信号等。
2. 信号的表示与描述通常情况下，我们可以使用数学函数、图形、波形等方式来表示和描述信号，在信号分析中，常用的表示方法包括时域表示、频域表示、复域表示等。
3. 基本信号的特性和分析在信号处理和分析中，一些基本的信号，如单位冲激信号、单位阶跃信号、正弦信号、方波信号等具有重要的作用，了解这些基本信号的特性和分析方法，对于我们理解其他复杂信号具有重要的指导作用。
二、信号的采样和量化1. 信号采样基本原理信号采样是指将连续信号转换为离散信号的过程，它是数字信号处理中非常基础的一环，信号采样的基本原理是根据奈奎斯特采样定理进行采样，以确保能够完整地保留原信号的信息。
2. 信号量化基本原理信号量化是指将连续信号的幅度值转换为有限个离散值的过程，信号量化技术决定了数字信号处理的精度和性能，因此对于信号量化的原理和方法有一定的了解是十分重要的。
三、频域分析1. 傅里叶级数与变换傅里叶级数和傅里叶变换是信号频域分析的基础，它们可以将信号从时域转换到频域，从而揭示信号的频率成分和能量分布等特性。
2. 信号能量与功率谱密度信号的能量和功率谱密度是对信号频域特性的重要描述，了解这些概念可以帮助我们更好地理解信号的功率分布和频率特性。
3. 滤波与频域分析滤波是信号处理中的一个重要环节，它可以通过在频域对信号进行处理来实现信号的去噪、增强和分析等功能，因此对于滤波原理和方法的了解是十分重要的。
课程编号15102308《数字信号处理》教学大纲Digital Signal Processing一、课程基本信息二、本课程的性质、目的和任务《数字信号处理》课程是信息工程本科专业必修课，它是在学生学完了高等数学、概率论、线性代数、复变函数、信号与系统等课程后，进一步为学习专业知识打基础的课程。
本课程将通过讲课、练习使学生建立“数字信号处理”的基本概念，掌握数字信号处理基本分析方法和分析工具，为从事通信、信息或信号处理等方面的研究工作打下基础。
三、教学基本要求1、通过对本课程的教学，使学生系统地掌握数字信号处理的基本原理和基本分析方法，能建立基本的数字信号处理模型。
2、要求学生学会运用数字信号处理的两个主要工具：快速傅立叶变换（FFT）与数字滤波器，为后续数字技术方面课程的学习打下理论基础。
3、学生应具有初步的算法分析和运用MA TLAB编程的能力。
四、本课程与其他课程的联系与分工本课程的基础课程为《高等数学》、《概率论》、《线性代数》、《复变函数》、《信号与系统》等课程，同时又为《图像处理与模式识别》等课程的学习打下基础。
五、教学方法与手段教师讲授和学生自学相结合，讲练结合，采用多媒体教学手段为主，重点难点辅以板书。
六、考核方式与成绩评定办法本课程采用平时作业、期末考试综合评定的方法。
其中平时作业成绩占40%，期末考试成绩占60%。
七、使用教材及参考书目【使用教材】吴镇扬编，《数字信号处理》，高等教育出版社，2004年9月第一版。
【参考书目】1、姚天任,江太辉编，《数字信号处理》（第二版），华中科技大学出版社，2000年版。
2、程佩青著，《数字信号处理教程》（第二版），清华大学出版社出版，2001年版。
3、丁玉美,高西全编著，《数字信号处理》，西安电子科技大学出版社，2001年版。
4、胡广书编，《数字信号处理——理论、算法与实现》，清华大学出版社，2004年版。
5、Alan V. Oppenheim, Ronald W. Schafer，《Digital Signal Processing》，Prentice-Hall Inc, 1975.八、课程结构和学时分配九、教学内容绪论（1学时）【教学目标】1. 了解：什么是数字信号处理，与传统的模拟技术相比存在哪些特点。
数字图像处理与分析数字图像处理与分析是一门涉及到数字信号处理、计算机科学、数学和物理学等多个领域的交叉学科。
它使用计算机对数字图像进行处理、分析和应用，既可以改善图像的质量，也可以提取出有用的信息并进行量化分析。
随着数字摄影技术的发展和计算机技术的普及，数字图像处理与分析在生产制造、医学、航空航天、气象地理等领域里得到了广泛的应用。
一、数字图像基础数字图像是由像素点组成的二维阵列，每个像素点代表一个灰度值或颜色值。
图像的分辨率取决于像素的数量，不同的颜色模式可以用不同的方式表示图像中像素的颜色。
灰度图像中每个像素用一个8位二进制数（称为灰度值）表示图像中的亮度，颜色图像则需要三个颜色通道来表示每个像素的颜色。
在数字图像中，可以通过使用图像处理算法来改善图像质量、增强图像细节、提取图像特征以及进行图像分析等处理。
二、图像处理算法图像处理算法是指将数字图像处理任务转换为数学运算的方法。
常见的图像处理算法包括：图像平滑、图像锐化、边缘检测、二值化、形态学处理、频域处理和特征提取等。
其中，图像平滑是为了平滑噪声和细节而进行的处理，图像锐化则是为了提高图像边缘的清晰度和对比度；边缘检测用于在图像中找到物体的边缘并提取有用信息；二值化将图像中的灰度值转换为黑白值，常用于目标检测；形态学处理可以用于填充、锐化、膨胀、腐蚀等操作；频域处理可以在频域中进行图像滤波、增强、去除噪声等处理；特征提取是从图像中提取有意义的信息，用于进一步分析和识别目标等。
三、图像分析图像分析是指使用图像处理算法自动或半自动地解释和理解图像。
图像分析的目的是将数字图像转换为可用于决策和控制的信息，常用于图像识别、目标检测和量化分析等领域。
图像识别可以通过对目标的特征进行匹配来实现，如通过比对目标的轮廓或纹理来进行分类。
目标检测可通过在图像中寻找符合目标特征的像素来实现，如寻找颜色、大小或形状等特征。
量化分析可通过对目标的特征数据进行统计和分析来实现，如测量目标大小、形状、颜色或纹理等。
数字信号处理的基础知识数字信号处理（Digital Signal Processing，简称DSP）是指用数字技术对模拟信号进行处理和分析的一种信号处理方式。
它广泛应用于通信、音频处理、图像处理、雷达信号处理等领域。
本文将介绍数字信号处理的基础知识，包括离散信号和离散时间的概念、采样和量化、数字滤波器以及离散傅立叶变换等内容。
一、离散信号和离散时间在数字信号处理中，信号被看作是在特定时间点上取得离散值的序列，这样的信号称为离散信号。
离散时间则是指在一系列有限时间点上取样的时间。
采样是将连续信号转化为离散信号的过程，通过在一定时间间隔内对模拟信号进行采样，得到离散的信号值。
在采样过程中，采样频率的选择需要根据信号频率的特点来确定，以避免信息的损失。
采样后的信号经过量化，将离散信号的幅度近似表示为有限数量的离散值。
二、数字滤波器数字滤波器是数字信号处理的重要组成部分，用于通过增强或减弱信号的某些频率分量来处理信号。
常见的数字滤波器包括无限脉冲响应滤波器（Infinite Impulse Response，简称IIR）和有限脉冲响应滤波器（Finite Impulse Response，简称FIR）。
无限脉冲响应滤波器是一种反馈滤波器，其输出和输入之间存在无限多个时刻的依赖关系；有限脉冲响应滤波器则是一种前馈滤波器，其输出仅依赖于有限个时刻的输入。
数字滤波器的设计和参数选择需要根据应用的需求和信号特性进行。
三、离散傅立叶变换离散傅立叶变换（Discrete Fourier Transform，简称DFT）是数字信号处理中常用的分析工具。
它将离散信号变换为复数序列，反映了信号在不同频率上的成分。
DFT的快速计算算法即快速傅立叶变换（Fast Fourier Transform，简称FFT），通过巧妙的运算方法大幅度降低了计算复杂度，使得实时处理大规模信号的应用成为可能。
离散傅立叶变换广泛应用于信号滤波、频谱分析、编码压缩等领域。

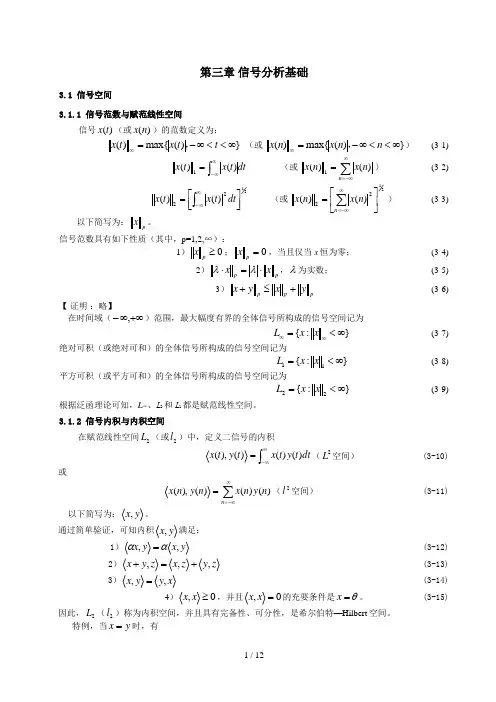

第三章 信号分析基础3.1 信号空间3.1.1 信号范数与赋范线性空间信号)(t x （或)(n x ）的范数定义为：})(max{)(∞<<∞-=∞t t x t x ， （或 })(max{)(∞<<∞-=∞n n x n x ，） (3-1)dt t x t x ⎰∞∞-=)()(1（或 ∑∞-∞==n n x n x )()(1） (3-2)2122)()(⎥⎦⎤⎢⎣⎡=⎰∞∞-dt t x t x （或 2122)()(⎥⎦⎤⎢⎣⎡=∑∞-∞=n n x n x ） (3-3) 以下简写为：px。
信号范数具有如下性质（其中，p=1,2,∞）：1）0≥px；0=px，当且仅当x 恒为零； (3-4)2）p px x⋅=⋅λλ，λ为实数； (3-5)3）p ppy xy x +≤+ (3-6)【 证明 ：略】在时间域（+∞∞-,）范围，最大幅度有界的全体信号所构成的信号空间记为}:{∞<=∞∞xx L (3-7)绝对可积（或绝对可和）的全体信号所构成的信号空间记为}:{11∞<=x x L (3-8)平方可积（或平方可和）的全体信号所构成的信号空间记为}:{22∞<=x x L (3-9)根据泛函理论可知，L ∞、L 2和L 1都是赋范线性空间。
3.1.2 信号内积与内积空间在赋范线性空间2L （或2l ）中，定义二信号的内积⎰∞∞-=dt t y t x t y t x )()()(),(（2L 空间） (3-10)或∑∞-∞==n n y n x n y n x )()()(),(（2l空间） (3-11)以下简写为：y x ,。
通过简单验证，可知内积y x ,满足：1）y x y x ,,αα= (3-12)2）z y z x z y x ,,,+=+ (3-13) 3）x y y x ,,= (3-14)4）0,≥x x ，并且0,=x x 的充要条件是θ=x 。
数字信号处理的数学基础数字信号处理（Digital Signal Processing，简称DSP）是一种在数字领域对信号进行采样、处理和分析的技术。
在数字信号处理中，数学扮演着至关重要的角色，它提供了处理数字信号所需的基本理论和工具。
本文将介绍数字信号处理的数学基础，包括采样定理、离散傅里叶变换和滤波等。
一、采样定理在数字信号处理中，采样是将连续时间信号转换为离散时间信号的过程。
采样定理是指，在进行采样时，采样频率必须大于信号最高频率的两倍，才能完整地还原原始信号。
这是因为根据奈奎斯特（Nyquist）采样定理，信号的最高频率成分会以采样频率的一半进行傅里叶变换，若采样频率小于信号最高频率的两倍，会发生混叠现象，导致信号失真。
二、离散傅里叶变换离散傅里叶变换（Discrete Fourier Transform，简称DFT）是数字信号处理中的一项重要技术，它可以将一个离散时间域信号转换为离散频率域信号。
DFT可以通过使用复指数函数来实现，其变换结果包括了信号的幅度和相位信息。
DFT在频谱分析、滤波、信号压缩等方面具有广泛应用。
三、滤波滤波是数字信号处理中常用的操作，它可以实现信号的去噪、信号增强和频率选择等功能。
滤波器是实现滤波操作的工具，根据其特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器的设计依赖于数字信号处理中的一些数学方法，如卷积、巴特沃斯滤波器设计和有限脉冲响应滤波器等。
四、巴特沃斯滤波器设计巴特沃斯滤波器是一种常用的滤波器设计方法，它在满足特定的幅频响应要求时，能够实现最小的滤波器阶数。
巴特沃斯滤波器的设计基于极点和零点的位置，通过递归方式进行实现。
该滤波器设计方法在数字信号处理中得到广泛应用，常用于频谱分析和信号滤波等领域。
五、有限脉冲响应滤波器有限脉冲响应滤波器（Finite Impulse Response Filter，简称FIR滤波器）是数字信号处理中一种重要的滤波器类型。
数字信号处理Digital signal processing物联网工程复变函数、线性代数、信号与系统2484816《数字信号处理》是物联网工程专业基础必修课。
主要研究如何分析和处理离散时间信号的基本理论和方法，主要培养学生在面对复杂工程问题时的分析、综合与优化能力，是一门既有系统理论又有较强实践性的专业基础课。
课程的目的在于使学生能正确理解和掌握本课程所涉及的信号处理的基本概念、基本理论和基本分析方法，来解决物联网系统中的信号分析问题。
培养学生探索未知、追求真理、勇攀科学高峰的责任感和使命感。
助力学生树立正确的价值观，培养思辨能力、工程思维和科学精神。
培养学生精益求精的大国工匠精神，激发学生科技报国的家国情怀和使命担当。
它既是学习相关专业课程设计及毕业设计必不可少的基础，同时也是毕业后做技术工作的基础。
运用时间离散系统的基本原理、离散时间傅里叶变换、 Z 变换、离散傅里叶变换(DFT)、快速傅里叶变换(FFT)、时域采样定理和频域采样定理等工程基础知识，分析物联网领域的复杂工程问题。
培养探索未知、追求真理、勇攀科学高峰的责任感和使命感。
助力学生树立正确的价值观，培养思辨能力、工程思维和科学精神。
说明利用DFT 对摹拟信号进行谱分析的过程和误差分析、区分各类网络的结构特点；借助文献研究运用窗函数法设计具有线性相位的FIR 数字滤波器，分析物联网领域复杂工程问题解决过程中的影响因素，从而获得有效结论的能力。
培养学生精益求精的大国工匠精神，激发学生科技报国的家国情怀和使命担当。
第一章 时域离散信号与系统(1)时域离散信号表示； (2)时域离散系统；(3)时域离散系统的输入输出描述法； * (4)摹拟信号数字处理方法；：数字信号处理中的基本运算方法，时域离散系统的线性、时不变性及系统的因果性和稳定性。
时域采样定理。
培养探索未知、 追求真理、 勇攀科学高峰的责任感和使命感。
：时域离散系统的线性、时不变性及系统的因果性和稳定性、时域采样定理。
