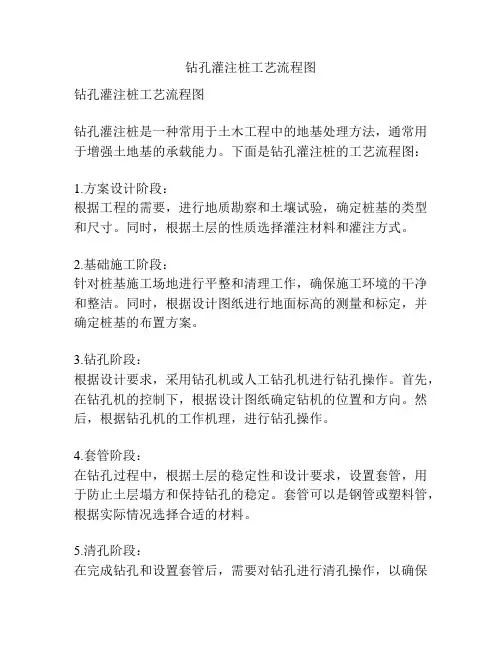

钻孔灌注桩工艺流程图钻孔灌注桩工艺流程图钻孔灌注桩是一种常用于土木工程中的地基处理方法，通常用于增强土地基的承载能力。
下面是钻孔灌注桩的工艺流程图：1.方案设计阶段：根据工程的需要，进行地质勘察和土壤试验，确定桩基的类型和尺寸。
同时，根据土层的性质选择灌注材料和灌注方式。
2.基础施工阶段：针对桩基施工场地进行平整和清理工作，确保施工环境的干净和整洁。
同时，根据设计图纸进行地面标高的测量和标定，并确定桩基的布置方案。
3.钻孔阶段：根据设计要求，采用钻孔机或人工钻孔机进行钻孔操作。
首先，在钻孔机的控制下，根据设计图纸确定钻机的位置和方向。
然后，根据钻孔机的工作机理，进行钻孔操作。
4.套管阶段：在钻孔过程中，根据土层的稳定性和设计要求，设置套管，用于防止土层塌方和保持钻孔的稳定。
套管可以是钢管或塑料管，根据实际情况选择合适的材料。
5.清孔阶段：在完成钻孔和设置套管后，需要对钻孔进行清孔操作，以确保孔内没有杂物和土层残留物。
清孔可以使用压缩空气或泵送水等方式进行，视具体情况而定。
6.灌注阶段：在清孔完成后，进行桩筒灌注操作。
首先，根据设计要求，在孔底填充一定厚度的砂浆或灌注材料，以增加桩基的承载能力。
然后，使用泵车将灌注材料从孔顶泵入孔内，逐层灌注，直至孔顶。
7.钢筋布置阶段：在完成灌注操作后，根据设计图纸要求，将钢筋布置在灌注桩内。
钢筋的数量和尺寸根据设计要求和土层的承载能力确定。
在布置钢筋时，要注意钢筋的连接、固定和防腐处理。
8.桩头处理阶段：完成钢筋布置后，进行桩头处理工作。
首先，根据设计要求，在桩顶预留桩顶标高，用于与上部结构的连接。
然后，进行桩顶的加固和护筒处理，以保证桩顶的稳定和安全。
9.终验收阶段：在完成桩基的施工后，进行最后的验收和检测工作。
包括桩基的尺寸、标高和打桩的质量等方面进行检测，确保桩基达到设计要求和使用安全要求。
以上是钻孔灌注桩工艺流程图的简单介绍。
在实际施工中，还需要根据具体情况和设计需求进行相应的调整和操作。

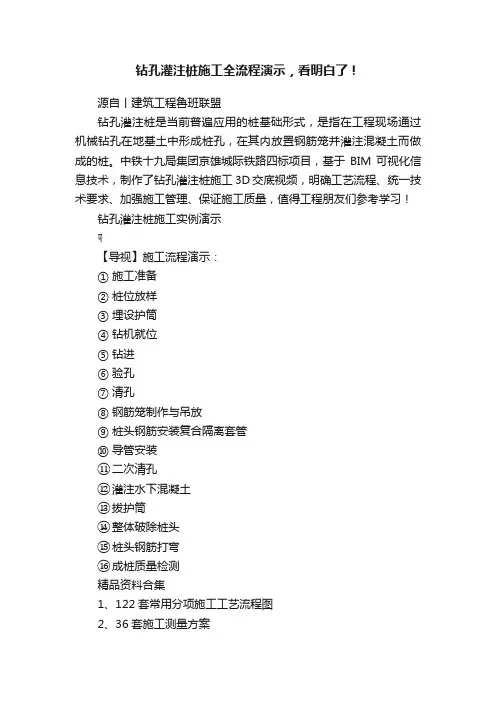

钻孔灌注桩施工
2014-10-03
钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。
钻孔灌注桩是按成桩方法分类而定义的一种桩型；
灌注桩特点：
1、与沉入桩中的锤击法相比，施工噪声和震动要小的多；
2、能建造比预制桩的直径大的多的桩；
3、在各种地基上均可使用；
4、施工质量的好坏对桩的承载力影响很大；
5、因混凝土是在泥水中灌注的，因此混凝土质量较难控制。
施工方法：钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种；根据成孔的方法的不同可有挖孔，冲击钻孔、旋挖成孔等等。
一般成孔施工工艺
长套筒泥浆护壁旋挖钻孔灌注桩施工流程
一：施工准备
施工准备包括：选择钻机、钻具、场地布置等。
钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。
二：钻孔机的安装与定位
安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。
对地层较软和有坡度的地基，可用推土机推平，在垫上钢板或枕木加固。
为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。
钻机位置的偏差不大于2cm。
对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。
施工现场桩基。
— 1 — 过渡页目 录1、灌注桩的人材机介绍1.1 测量仪器说明1.2 桩基工程机械说明2、施工前准备工作2.1 桩基开工前准备3、灌注桩施工流程3.1 施工工艺4、灌注桩施工工序及相关工艺 4.1 测量放线定位4.2 钻机就位4.3 护筒埋置4.4 钻头的选择4.5 钻孔工艺 4.6 成孔及清孔质量检查4.7 清孔4.8 钢筋笼制作与安装4.9 导浆管安放4.10 试块制作与养护4.11 混凝土灌注及质量控制5、防水工程的质量控制偏差5.1 施工管理措施5.2 工程质量保证体系5.3 雨季及夜间施工措施5.4 成桩质量检查、竣工验收6、安全文明施工措施6.1 环境保护措施6.2 文明施工措施Part 1.灌注桩人材机介绍1.1 测量仪器说明：1全站仪放线2水准仪放线3钢卷尺测量长度4试块模做砼试块5测绳测量钻孔深度6坍落度筒测量塌落度测量仪器1旋挖钻机钻孔2履带吊车吊钢筋笼3泥浆泵循环泥浆4振动锤下护筒5挖掘机平整场地、转运泥土6钻头挖孔1.2 桩基工程机械说明：打桩机械7电焊机焊接钢筋8钢筋切割机切割钢筋9卷筋机钢筋用10导浆管输送混凝土11配电箱送电1.2 桩基工程机械说明：打桩机械12泥浆粘度计13泥浆含沙量14导浆管泥浆三件套用途：测量泥浆粘度1.2 桩基工程机械说明：打桩机械Part 2.施工前准备工作①组织生产技术人员研究设计文件，图纸资料，并现场踏勘，找出施工中重点对待的问题。
②根据场地情况绘制施工场地平面布置图。
设备进场前按施工平面布置图平整场地，修好运输道路及排水沟槽、洗车池和钢筋笼制作台。
要求钢筋笼制作场地平整宽阔。
③按甲方交付的资料检查、复核测量基线和基点，并妥善保护好。
④按现场平面布置图采用泥浆罐储存泥浆。
密度(kg/cm3)漏斗粘度（S ）含砂率胶体率pH 值清孔前≤1.2018～26<6%>95%7～8清孔后≤1.2018～20<4%>95%7～8场地平整2.1 桩基开工前准备泥 浆 性 能 指 标 表工程桩分布图Part 3.灌注桩施工流程施工准备测量放线护筒埋设钻孔检查测量沉渣/孔深井口接笼检查吊安钢筋笼挖泥浆池泥浆循环钻机就位钻孔首次清孔进场检验钢筋笼制作钢筋笼运输单桩验收起拔护筒下放导浆管起拔导管水下砼灌注二次清孔混凝土进场试块制作试块试验试块养护沉渣孔深测量资料留底3.1 施工工艺Part 4.灌注桩施工工序及相关工艺测量仪器平面测量的主测仪器采用全站仪，高程测量主测仪器采用自动安平水准仪。

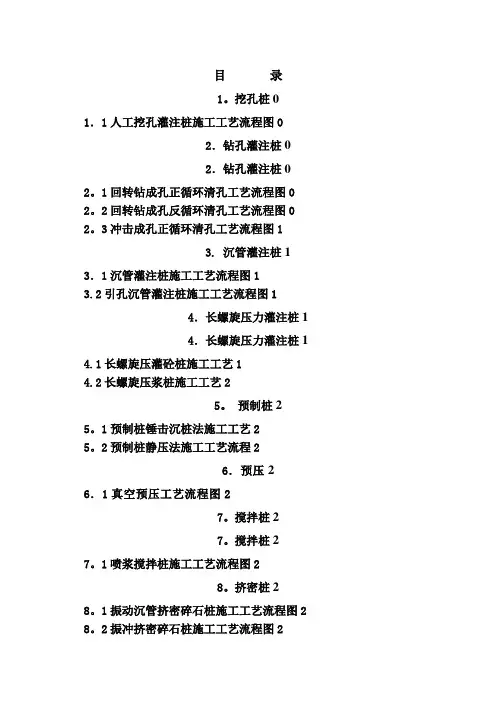

目录
1。
挖孔桩0
1．1人工挖孔灌注桩施工工艺流程图0
2．钻孔灌注桩0
2．钻孔灌注桩0 2。
1回转钻成孔正循环清孔工艺流程图0 2。
2回转钻成孔反循环清孔工艺流程图0 2。
3冲击成孔正循环清孔工艺流程图1
3. 沉管灌注桩1 3．1沉管灌注桩施工工艺流程图1
3.2引孔沉管灌注桩施工工艺流程图1
4．长螺旋压力灌注桩1
4．长螺旋压力灌注桩1 4.1长螺旋压灌砼桩施工工艺1
4.2长螺旋压浆桩施工工艺2
5。
预制桩2
5。
1预制桩锤击沉桩法施工工艺2
5。
2预制桩静压法施工工艺流程2
6．预压2
6．1真空预压工艺流程图2
7。
搅拌桩2
7。
搅拌桩2
7。
1喷浆搅拌桩施工工艺流程图2
8。
挤密桩2
8。
1振动沉管挤密碎石桩施工工艺流程图2 8。
2振冲挤密碎石桩施工工艺流程图2
地基处理手段工艺流程简介
1。
挖孔桩
1．1人工挖孔灌注桩施工工艺流程图
2．钻孔灌注桩
2。
1回转钻成孔正循环清孔工艺流程图
2。
3冲击成孔正循环清孔工艺流程图3。
沉管灌注桩
3．1沉管灌注桩施工工艺流程图
4。
2长螺旋压浆桩施工工艺5。
预制桩
5。
1预制桩锤击沉桩法施工工艺。
目录1.挖孔桩 (2)1．1人工挖孔灌注桩施工工艺流程图 (2)2．钻孔灌注桩 (2)2．钻孔灌注桩 (3)2.1回转钻成孔正循环清孔工艺流程图 (3)2.2回转钻成孔反循环清孔工艺流程图 (4)2.3冲击成孔正循环清孔工艺流程图 (5)3. 沉管灌注桩 (6)3．1沉管灌注桩施工工艺流程图 (6)3.2引孔沉管灌注桩施工工艺流程图 (7)4．长螺旋压力灌注桩 (7)4．长螺旋压力灌注桩 (8)4.1长螺旋压灌砼桩施工工艺 (8)4.2长螺旋压浆桩施工工艺 (8)5. 预制桩 (9)5.1预制桩锤击沉桩法施工工艺 (9)5.2预制桩静压法施工工艺流程 (10)6．预压 (11)6．1真空预压工艺流程图 (11)7.搅拌桩 (11)7.搅拌桩 (12)7.1喷浆搅拌桩施工工艺流程图 (12)8.挤密桩 (13)8.1振动沉管挤密碎石桩施工工艺流程图 (13)8.2振冲挤密碎石桩施工工艺流程图 (13)地基处理手段工艺流程简介桩基工程软基处理工程1、挖孔桩1、人工挖孔桩 6、预 压 1、真空预压排水固结法2、钻孔灌注桩 2、干作业钻进2、堆载预压3、回转钻进7、搅拌桩3、喷浆搅拌桩4、冲击钻进4、粉喷搅拌桩 3、沉管灌注桩5、振动沉管灌注桩 8、挤密桩 5、振动沉管碎石桩6、引孔沉管灌注桩 6、振冲碎石桩4、长螺旋压力灌注桩 7、长螺旋压力灌浆桩7、灰土挤密桩 8、长螺旋压力灌注砼桩 5、预制桩9、预制管桩 10、预制方桩1. 挖孔桩1．1人工挖孔灌注桩施工工艺流程图施工准备钢筋进场桩位测放材料试验、焊接试验桩位复测、标高检查钢筋加工护筒施工钢筋笼制作成型自检甲方、监理验收甲方、监理验收挖孔、护壁按设计要求扩底成孔自检甲方、监理验收吊放钢筋笼钢筋笼位置检查灌注砼、振捣成桩桩孔土方清运浇注封底砼不合格不合格不合格不合格砂、石、水泥检验 砼配合比确定计量投料混凝土搅拌试块、坍落度 检验合格合格2．钻孔灌注桩2.1回转钻成孔正循环清孔工艺流程图桩位测量 钻机就位注浆钻进、正循环排碴埋设护筒 是否到设计位置？YN空钻不进尺是否达到设计要求度？满足设计沉渣要求吗？正循环二次清孔转入灌注工序YNY泥浆回收N钻 机 移 位泥浆沉淀处理挖泥浆池 挖泥浆沟槽 泥浆制备2.2回转钻成孔反循环清孔工艺流程图桩位测量 钻机就位注浆钻进、反循环排碴埋设护筒 是否到设计位置？YN空钻不进尺是否达到设计要求度？满足设计沉渣要求吗？反循环二次清孔转入灌注工序YNY泥浆回收N钻 机 移 位泥浆沉淀处理挖泥浆池 挖泥浆沟槽 泥浆制备2.3冲击成孔正循环清孔工艺流程图桩位测量 钻机就位注浆冲击，正循环排碴埋设护筒 是否到设计位置？YN正循环换浆清孔是否达到规范要求？满足设计沉渣要求吗？正循环二次清孔转入灌注工序Y NY泥浆回收N桩 机 移 位泥浆沉淀处理挖泥浆池、沉淀池 挖泥浆沟槽 泥 浆 制 备吊放钢筋笼3. 沉管灌注桩3．1沉管灌注桩施工工艺流程图桩位测放桩尖笼加工高程测量定孔深桩位复测放置桩尖桩机就位沉管静压灌封底混凝土 振动沉管达到设计要求深度下放钢筋笼振动拔管灌注混凝土砂、石、水泥检验钢筋检验混凝土配合比确定 计量投料 混凝土搅拌 坍落度检验成桩桩机移位桩 体 养 护焊接试验桩尖笼成型 钢筋笼加工支模钢筋笼成型 灌注混凝土 质量合格？混凝土振捣拆模养护否否否合格否合格3.2引孔沉管灌注桩施工工艺流程图桩位测放高程测量定孔深桩位检测对位引孔钻机移位放置桩尖桩机就位沉管静压灌封混凝土振动沉管是否到达设计地层？下放钢筋笼灌注混凝土振动拔管成桩桩机移位桩养护钢筋检验桩尖笼加工桩尖笼成型支模灌注混凝土混凝土振捣拆模养护焊接试验钢筋笼加工钢筋笼成型质量合格？砂、石、水泥检验混凝土配合比确定计量投料混凝土搅拌试块、坍落度检验合格否合格否否否合格4．长螺旋压力灌注桩4.1长螺旋压灌砼桩施工工艺4.2长螺旋压浆桩施工工艺测量定点桩机就位螺旋钻孔砼搅拌 连续压送砼移位提钻至孔口 安放钢筋笼清理孔口清土出场水泥搅拌 制作钢筋笼测量定位桩机就位螺旋钻孔连续压浆提螺旋钻下钢筋笼填入石子补浆成桩清理孔口清土出场5. 预制桩5.1预制桩锤击沉桩法施工工艺复核测量控制网测放桩位桩位复核桩机就位插 桩打下节桩接桩打上节桩桩 桩位验收送桩桩顶标高监测桩预制桩运输桩进场验收桩身检查及标识桩 起 吊监理验收监理验收 桩身垂直度检查记 录第二节桩起吊桩机移位接头验收桩身垂直度检查5.2预制桩静压法施工工艺流程桩位复核桩机就位吊桩就位压 桩 吊桩就位 焊接接桩压 桩压桩至地面 送桩至设计要求 桩机组装调试验收 观测垂直度观测垂直度检查验收桩机移动不满足满足6．预压6．1真空预压工艺流程图砂垫层验收铺设滤管铺设密封膜、设备安装回填沟筑埝试抽气检查分析 观测记录抽气结束 挖密封沟正式抽气膜上覆水卸载场地平整铺设排水砂垫层7.搅拌桩7.1喷浆搅拌桩施工工艺流程图施工准备制备浆液开启浆液 启动吊装设备第一次喷浆搅拌下沉开启搅拌头第二次搅拌提升 关闭浆液第三次喷浆搅拌下沉开启浆液第四次搅拌提升关闭浆液移动桩架关闭搅拌头观察浆泵压力NY观察浆泵压力NY8.挤密桩8.1振动沉管挤密碎石桩施工工艺流程图8.2振冲挤密碎石桩施工工艺流程图材料采购 材料试验桩位测放桩机对位振动沉管填加石料振动拔管反插加料拔管成桩桩机移位材料采购材料试验桩位桩机水冲清投放振动桩头桩机。
