灌注桩试桩桩帽图纸及要求

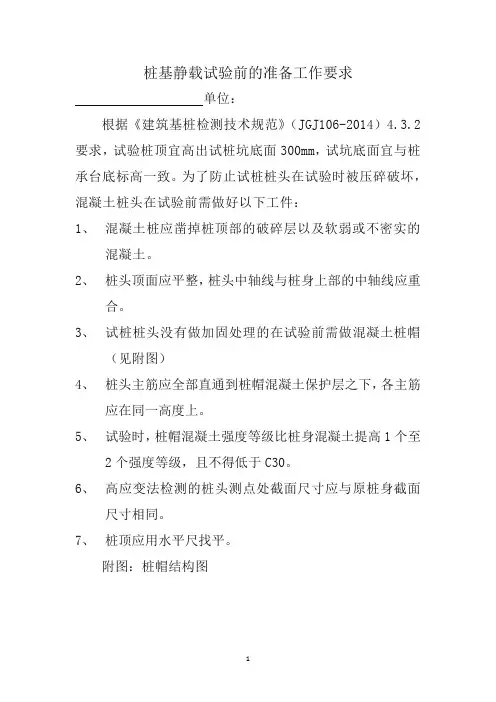

桩基静载试验前的准备工作要求
单位：
根据《建筑基桩检测技术规范》（JGJ106-2014）4.3.2要求，试验桩顶宜高出试桩坑底面300mm，试坑底面宜与桩承台底标高一致。

为了防止试桩桩头在试验时被压碎破坏，混凝土桩头在试验前需做好以下工件：
1、混凝土桩应凿掉桩顶部的破碎层以及软弱或不密实的
混凝土。

2、桩头顶面应平整，桩头中轴线与桩身上部的中轴线应重
合。

3、试桩桩头没有做加固处理的在试验前需做混凝土桩帽
（见附图）
4、桩头主筋应全部直通到桩帽混凝土保护层之下，各主筋
应在同一高度上。

5、试验时，桩帽混凝土强度等级比桩身混凝土提高1个至
2个强度等级，且不得低于C30。

6、高应变法检测的桩头测点处截面尺寸应与原桩身截面
尺寸相同。

7、桩顶应用水平尺找平。

附图：桩帽结构图
附图：
桩帽结构图
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

目录1.编制依据 (2)1.1技术文件 (2)1.2规程规范 (3)2.工程概况 (3)2.1场地位置 (3)2.2 建筑规模及结构特点 (3)2.3 地基岩土工程分析评价 (4)2.4试桩设计参数 (5)3.施工部署 (6)4.施工准备 (6)4.1技术准备 (6)4.2 生产准备 (6)4.3机械设备准备 (6)5.施工工艺 (7)5.1施工顺序： (7)5.2操作方法 (7)5.3测放桩位 (7)实用文档5.4 钢筋笼制作与安放 (8)5.5 混凝土灌注 (9)5.6技术要求 (9)5.7施工过程中常见故障的处理 (10)5.8质量保证措施 (10)6.安全管理措施 (13)6.1行为控制 (13)6.2劳务用工管理 (13)6.3其它管理措施 (13)1.编制依据1.1技术文件《11火车站工程总平面图》《11火车站岩土工程勘察报告》《11火车站桩位图》实用文档1.2规程规范表1主要规范规程2.工程概况2.1场地位置11站位于海南省11市鸭仔塘国家粮库南侧，距11市中心约4.7Km, 站房区开阔平整条件好，但地下管线布置丰富；站台及雨棚区有既有线路影响，施工区域平面布置困难。

2.2 建筑规模及结构特点主站房共2层，另有局部地下室，建筑面积14991m2，站台无柱雨棚47679 m2，进站天桥1379 m2，出站地道1589m2。

基础桩为泥浆护壁钻孔灌注桩，行包用房区桩径600mm，桩数33根；主站房区桩径800mm，桩数299根；站台区桩径600mm，桩数329根，由于地质情况比较实用文档复杂，护壁钻孔灌注桩，对成孔质量和成孔速度要求较高，否则会因此延误而影响工期。

2.3 地基岩土工程分析评价①层素填土(Qml)分布于场地大部，层厚0.50～8.40m，填料较杂，为粉质黏土、黏土质砂、中粗砂等，稍湿～饱和，松散，堆填时间约5年。

承载力特征值建议为120kPa，属欠固结土，均匀性差，线路附近的经过P压实，而线路外的为自然堆填，工程性质差，不能作为拟建站房、雨棚、人行天桥和地下室的天然地基持力层。

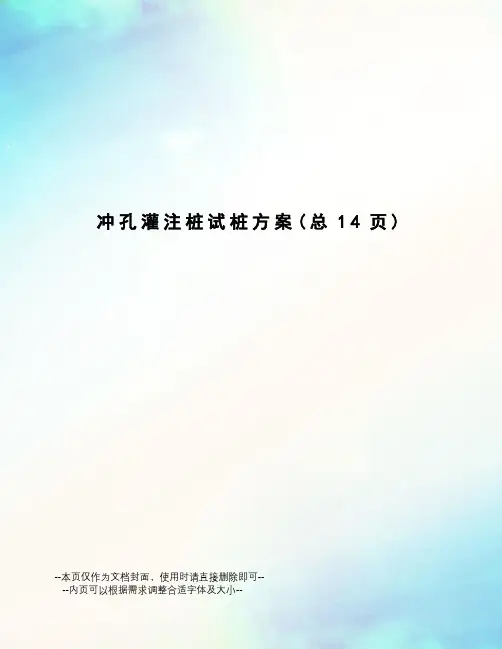

冲孔灌注桩试桩方案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、工程概况................................................ 错误!未定义书签。

二、编制依据................................................ 错误!未定义书签。

三、试桩目的和试桩位置的选择 ................................ 错误!未定义书签。

1、试桩目的............................................. 错误!未定义书签。

2、试桩位置及设备的选择 ................................. 错误!未定义书签。

3、试桩数量............................................. 错误!未定义书签。

4、主要工艺参数......................................... 错误!未定义书签。

四、主要人员及设备配置...................................... 错误!未定义书签。

1、人员配备............................................. 错误!未定义书签。

2、施工设备配置......................................... 错误!未定义书签。

五、施工方法及技术措施...................................... 错误!未定义书签。

1、施工准备............................................. 错误!未定义书签。

2、施工工艺流程......................................... 错误!未定义书签。

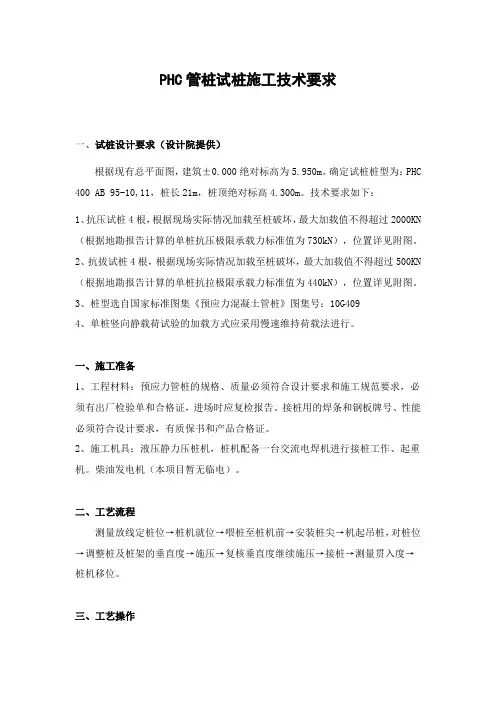

PHC管桩试桩施工技术要求一、试桩设计要求（设计院提供）根据现有总平面图，建筑±0.000绝对标高为5.950m。

确定试桩桩型为：PHC 400 AB 95-10,11，桩长21m，桩顶绝对标高4.300m。

技术要求如下：1、抗压试桩4根，根据现场实际情况加载至桩破坏，最大加载值不得超过2000KN （根据地勘报告计算的单桩抗压极限承载力标准值为730kN），位置详见附图。

2、抗拔试桩4根，根据现场实际情况加载至桩破坏，最大加载值不得超过500KN （根据地勘报告计算的单桩抗拉极限承载力标准值为440kN），位置详见附图。

3、桩型选自国家标准图集《预应力混凝土管桩》图集号：10G4094、单桩竖向静载荷试验的加载方式应采用慢速维持荷载法进行。

一、施工准备1、工程材料：预应力管桩的规格、质量必须符合设计要求和施工规范要求，必须有出厂检验单和合格证，进场时应复检报告。

接桩用的焊条和钢板牌号、性能必须符合设计要求，有质保书和产品合格证。

2、施工机具：液压静力压桩机，桩机配备一台交流电焊机进行接桩工作、起重机。

柴油发电机（本项目暂无临电）。

二、工艺流程测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→机起吊桩，对桩位→调整桩及桩架的垂直度→施压→复核垂直度继续施压→接桩→测量贯入度→桩机移位。

三、工艺操作1.压桩机的安装，必须依据操作说明书；机的配重应对称平衡配于平台上，压桩机就位时应对准桩位，启动平台支腿油缸，校正平台处于水平状态。

2.启动门架支腿油缸，使门架微倾15°，以便吊插预制桩。

3.起吊预制桩过程，先栓好吊桩的钢丝绳及索具，再用索具捆绑住桩上端50cm处；起吊预制桩，使桩尖对准桩位中心，缓缓放下插入土中，插桩必须垂直，偏差不得大于0.5％；起吊后回复门架，压桩一般用硬木板作衬垫，如采用液压抱桩，则从桩侧面周围将桩用液压力箍压，将桩用液压力对中整平就位。

4.稳桩和压桩：当桩尖插入桩位，扣好桩帽或桩箍后，微微启动压桩油缸，当桩入土约50cm时，再次校正桩的垂直度和平台的水平度，桩的垂直偏差不得超过0.5％，然后启动压桩油缸，控制压桩速度2m/mm。

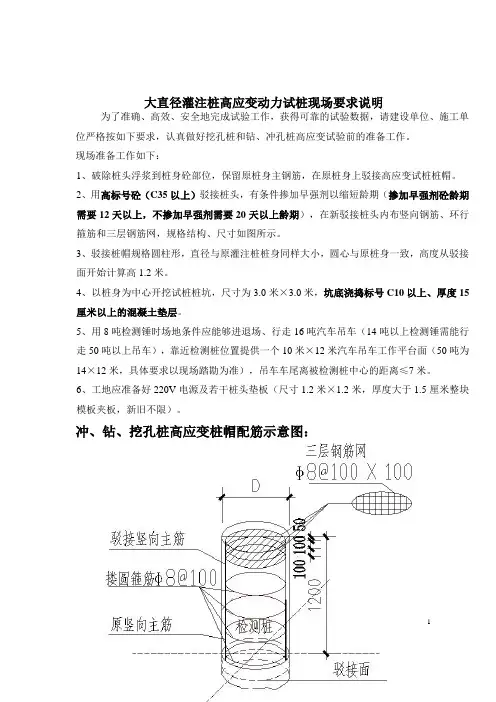

1大直径灌注桩高应变动力试桩现场要求说明为了准确、高效、安全地完成试验工作，获得可靠的试验数据，请建设单位、施工单位严格按如下要求，认真做好挖孔桩和钻、冲孔桩高应变试验前的准备工作。

现场准备工作如下：1、破除桩头浮浆到桩身砼部位，保留原桩身主钢筋，在原桩身上驳接高应变试桩桩帽。

2、用高标号砼（C35以上）驳接桩头，有条件掺加早强剂以缩短龄期（掺加早强剂砼龄期需要12天以上，不掺加早强剂需要20天以上龄期），在新驳接桩头内布竖向钢筋、环行箍筋和三层钢筋网，规格结构、尺寸如图所示。

3、驳接桩帽规格圆柱形，直径与原灌注桩桩身同样大小，圆心与原桩身一致，高度从驳接面开始计算高1.2米。

4、以桩身为中心开挖试桩桩坑，尺寸为3.0米×3.0米，坑底浇捣标号C10以上、厚度15厘米以上的混凝土垫层。

5、用8吨检测锤时场地条件应能够进退场、行走16吨汽车吊车（14吨以上检测锤需能行走50吨以上吊车），靠近检测桩位置提供一个10米×12米汽车吊车工作平台面（50吨为14×12米，具体要求以现场踏勘为准），吊车车尾离被检测桩中心的距离≤7米。

6、工地应准备好220V 电源及若干桩头垫板（尺寸1.2米×1.2米，厚度大于1.5厘米整块模板夹板，新旧不限）。

冲、钻、挖孔桩高应变桩帽配筋示意图：Φ800～Φ1300钻孔、冲孔桩桩帽出露地面（坑底面）约1.2米左右时，平整桩周地面成一个检测平面：直径＞Φ1300钻孔、冲孔、人工挖孔桩桩帽高出地面时，用砂包填高桩帽四周地面乃至桩帽顶部高度，或用砂、土填实压平乃至桩帽顶部高度，形成一个3.5米×3.5米的检测平台，并在桩两侧对称地预留两个空隙（宽0.8米），以便安装传感器。

2。

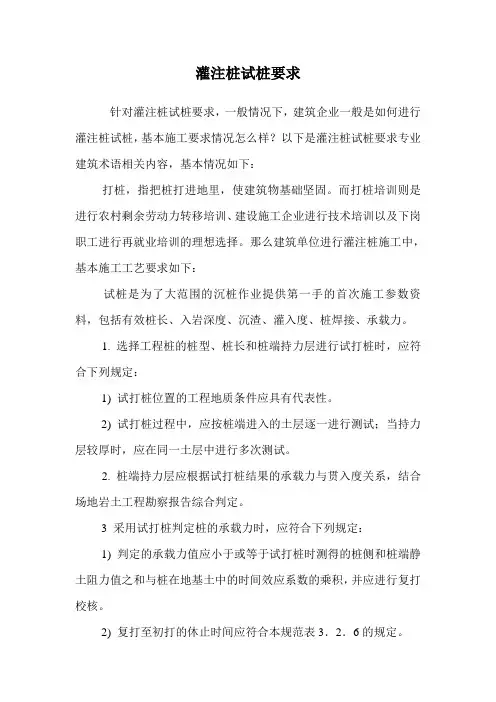

灌注桩试桩要求针对灌注桩试桩要求，一般情况下，建筑企业一般是如何进行灌注桩试桩，基本施工要求情况怎么样？以下是灌注桩试桩要求专业建筑术语相关内容，基本情况如下：打桩，指把桩打进地里，使建筑物基础坚固。

而打桩培训则是进行农村剩余劳动力转移培训、建设施工企业进行技术培训以及下岗职工进行再就业培训的理想选择。

那么建筑单位进行灌注桩施工中，基本施工工艺要求如下：试桩是为了大范围的沉桩作业提供第一手的首次施工参数资料，包括有效桩长、入岩深度、沉渣、灌入度、桩焊接、承载力。

1. 选择工程桩的桩型、桩长和桩端持力层进行试打桩时，应符合下列规定：1) 试打桩位置的工程地质条件应具有代表性。

2) 试打桩过程中，应按桩端进入的土层逐一进行测试；当持力层较厚时，应在同一土层中进行多次测试。

2. 桩端持力层应根据试打桩结果的承载力与贯入度关系，结合场地岩土工程勘察报告综合判定。

3 采用试打桩判定桩的承载力时，应符合下列规定：1) 判定的承载力值应小于或等于试打桩时测得的桩侧和桩端静土阻力值之和与桩在地基土中的时间效应系数的乘积，并应进行复打校核。

2) 复打至初打的休止时间应符合本规范表3．2．6的规定。

设计试桩：根据地质报告及当地经验，选定桩型及单桩竖向承载力特征值。

目的一是进一步确定所选桩型的施工可行性，避免桩机全面进场后发现该桩型不适合本场地施工或发现桩承载力远小于地质报告提供的计算值，此时再改桩型就会拖工期且增加费用。

二是根据单桩竖向静载荷试验确定单桩竖向承载力特征值。

由于地质报告提供的数值往往偏于保守，所以可以根据静载报告提高桩承载力，减少桩数。

采用静压桩施工方法时，施工压桩力与单桩承载力特征值有关系，但不是绝对的，要根据经验及地方标准，可以是特征值的1.5~2.5，只要静载试验满足要求即可，(你如果有把握，采用1.0倍也可)全面施工时施工压桩力就可以采用试桩标准。

施工前试桩：根据工程实际情况，决定是否做施工前试桩。

(完整版)钻孔灌注桩技术标准一：钻孔灌注桩技术标准1.1 概述钻孔灌注桩是一种在地下进行的基础施工工序，主要用于增加地基的稳定性和承载能力。

本文档旨在制定钻孔灌注桩的技术标准，以确保施工的质量和安全。

1.2 定义1.2.1 钻孔灌注桩：通过钻孔方式在地下形成孔洞，并将混凝土灌注至孔洞中形成长桩的结构。

1.2.2 钻孔灌注桩桩身：钻孔灌注桩的主体部分，由孔洞内灌注的混凝土形成。

1.2.3 钻孔灌注桩桩帽：钻孔灌注桩的上部连接部分，用于与上部结构连接。

2. 材料要求2.1 钢筋：使用符合国家标准的钢筋，合格证明文件应随同施工记录提供。

2.2 混凝土：使用符合国家标准的混凝土，强度等级应符合设计要求。

3. 施工要求3.1 钻孔准备3.1.1 准备充足的钻机和其他必要设备。

3.1.2 钻孔前应清理孔口，确保没有松散物。

3.2 钻孔施工3.2.1 钻孔直径和深度应符合设计要求。

3.2.2 钻孔过程中应定期清理废渣，确保孔洞的质量。

3.3 钢筋安装3.3.1 钢筋的类型、直径和间距应符合设计要求。

3.3.2 钢筋应正确安装，避免出现错位或扭曲。

3.4 灌注混凝土3.4.1 混凝土的配合比应符合设计要求。

3.4.2 灌注混凝土时应避免空隙和孔洞，保证浇筑质量。

4. 检验与验收4.1 钻孔灌注桩的外观应符合设计要求，无明显缺陷。

4.2 钻孔灌注桩的尺寸和强度应符合设计要求。

4.3 钻孔灌注桩的验收应符合相关国家标准。

5. 安全措施5.1 施工现场应按照国家相关标准进行防护。

5.2 相关人员应接受必要的安全培训，严格遵守施工操作规程。

附件：施工记录、合格证明文件等。

法律名词及注释：- 钻孔灌注桩：在地下形成孔洞，并将混凝土灌注至孔洞中形成长桩的结构。

- 施工质量：指施工过程中各项指标和工艺达到或超过设计要求。

- 安全培训：对施工人员进行相关安全操作培训，提高其安全意识和应对能力。

一：钻孔灌注桩技术标准1.1 概述钻孔灌注桩是一种地下基础施工工序，主要用于加固地基和提高承载能力。

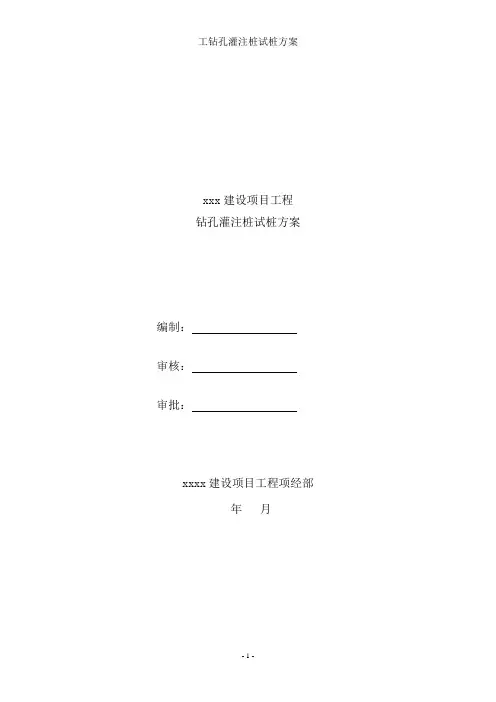

工钻孔灌注桩试桩方案xxx建设项目工程钻孔灌注桩试桩方案编制：审核：审批：xxxx建设项目工程项经部年月目录一、试桩目的 (3)二、编制依据 (3)三、工程概况 (5)四、施工组织及施工安排 (9)五、具体施工工 (11)六、试桩施工进度安排 (23)七、试桩检测 (25)八、信息反馈 (25)九、对施工操作人员、施工机具的具体要求 (26)十、资料的归档整理 (27)十一、质量措施 (28)十二、安全环保及消防保卫措施 (31)十三、成品保护措施 (33)一、试桩目的为确定本工程桩基基桩的单桩竖向极限承载力标准值及单桩竖向承载力特征值，使基础设计尽可能经济合理。

同时通过试桩还可以验证桩基施工工艺、注浆工艺和打桩钻孔机具是否合理，以及拌和站混凝土的供应能力，以便在施工中加以改进。

试桩检验和确定本桩基础的施工工艺，包括泥浆配方、钻进工艺、清孔效果以及成桩后质量等。

成孔后继续进行注浆工艺试验以确定注浆工艺流程、浆液配方、注浆压力等有关要素，并在注浆后进行承载力试验。

试桩应取得的具体指标：1、对不同地质状况的机具选型。

2、钻进时的参数：进尺、泥浆性能等。

3、灌注前二次清孔后的泥浆指标及清孔方法。

4、成孔质量控制的措施（孔径、倾斜度、中心偏位等）。

5、地基承载力的检测。

6、为设计提供实际地质情况、优化设计。

二、编制依据2.1有关文件1、招投标文件和施工承包合同2、福晟·南山府A·B地块建设项目20#楼试桩平面布置图3、从工地现场调查、采集、咨询、图纸审核所获取的资料；国家、地方政府有关安全、环境保护、水土保持的法律、规程、规则、条例。

4、地质勘查报告2.2规范规程2.3相关法律法规2.4企业内部文件2.5 企业管理标准三、工程概况3.1工程简介本工程位于河南省荥阳市滨湖南路与碧园路交叉口西南侧，福晟南山府A·B地块项目1-22#楼规划有住宅楼、配套用房及地下车库工程。

占地面积约6.3万平米，其中20#地基为钻孔灌注桩。

桩基础课程设计--灌注桩基础设计（含CAD图纸）温州大学瓯江学院课程设计题目：桩基础课程设计专业：11土木工程学生姓名：张超宇学号：11207023255指导老师：李博完成日期：2013年11月20日灌注桩基课程设计1.设计题目本次课程设计的题目：灌注桩基础设计2.设计荷载（2）柱底荷载效应标准组合值如下。

○A轴荷载：F k=2040kN M k=242kN.M V k=145kN○B轴荷载：F k=2280KN M k=223 KN.M V k=158 kN○C轴荷载：F k=2460kN M k=221kN.M V k=148kN（3）柱底荷载效应基本组合值如下。

○A轴荷载：F k=2650kN M k=253kN.M V k=193kN○B轴荷载：F=3560 kN M=228 kN.M V=175 kN○C轴荷载：F k=3120kN M k=244kN.M V k=188kN设计○C轴柱下桩基，○A、○B轴柱下仅设计承台尺寸和估算桩数。

3.地层条件及其参数1）. 地形拟建建筑场地地势平坦，局部堆有建筑垃圾。

2）.工程地质条件自上而下土层依次如下：=95kPa。

①号土层：素填土，厚度1.5m，稍湿，松散，承载力特征值fak=65kPa。

②号土层：淤泥质土，厚度3.3m，流塑，承载力特征值fak=110kPa。

③土层：粉砂，厚度6.6m，稍密，承载力特征值fak=165kPa④号土层：粉质粘土，厚度4.2m，湿，可塑，承载力特征值fak=280kPa。

⑤号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值fak3）.岩土设计技术参数表 1 地基岩土物理力学参数表2 桩的极限侧阻力标准值qsk和极限端阻力标准值qpk4）.水文地质条件１．拟建场区地下水对混凝土结构无腐蚀性。

２．地下水位深度：位于地表下3.5m。

5）.场地条件建筑物所处场地抗震设防烈度７度，场地内无液化砂土，粉土。

４．灌注桩基设计建筑物基础设计方案采用混凝土灌注桩，具体设计方案如下：室外地坪标高同自然地面。

钻孔灌注桩(试桩方案)1：正式风格项目名称：钻孔灌注桩试桩方案1. 引言本文档旨在提供钻孔灌注桩试桩方案的详细设计和操作步骤，以确保项目的合理进行和顺利完成。

2. 试桩目的和背景2.1 试桩目的本次试桩旨在评估地下土层的承载能力，为项目后续的施工提供参考依据。

2.2 试桩背景项目选址位于地下水位较高的地区，为确保工程的稳定性和安全性，选择钻孔灌注桩作为基础支撑方式。

3. 试桩方案3.1 试桩类型根据地层情况和工程需求，本试桩方案将采用钻孔灌注桩作为试验方式。

3.2 试桩孔径和孔深试桩孔径为XXXmm，孔深为XXXm，根据地质勘探结果和设计要求确定。

3.3 试桩布设根据设计要求和施工实际情况，试桩布设密度为XXXm/根。

具体布设位置和间距参考附件1.4. 试桩操作流程4.1 试桩设备和工具准备4.2 试桩孔钻进4.3 钻孔清理和布筋4.4 灌注混凝土4.5 打桩完成和验收5. 附件附件1：试桩布设示意图6. 法律名词及注释6.1 土壤力学：是研究土壤力学性质及其变形和破坏规律的一门科学。

6.2 钻孔灌注桩：是将钻孔内侧壁衬设钢筋笼，然后进行注浆充填，形成一种利用土体固结方法进行地基加固的桩基。

6.3 承载能力：土壤体所能承受的外载荷，即其支撑结构的稳定性和安全性。

---2：随性风格项目名称：钻孔灌注桩试桩方案试桩目的和背景：试桩目的：这次试桩是为了评估地下土层能不能承载，我们想知道咱们的工程可不可以稳稳地走下去。

试桩背景：哎哟呵，地下水可不是开玩笑的，咱们选的地方地下水位可是不低的，所以为了保证我们的工程不出什么事，决定用钻孔灌注桩来支撑地基。

试桩方案：试桩类型：考虑到地层情况和施工要求，我们决定采用钻孔灌注桩来试一试。

试桩孔径和孔深：我们计划试桩孔径是XXXmm，孔深是XXXm，这个是根据勘探结果和设计要求确定的。

试桩布设：这次试桩我们计划布设密度是XXXm/根，具体布设位置和间距可以参考一下附件1.试桩操作流程：试桩设备和工具准备：先把需要用的设备和工具准备齐备。

灌注桩快速桩帽施工方案一、引言灌注桩是一种常用的地基处理方法，在建筑领域得到广泛应用。

灌注桩施工过程中，桩帽的施工非常重要，它可以起到稳定桩基、分散承载力等作用。

本文将介绍一种灌注桩快速桩帽施工方案，旨在提高施工效率和质量。

二、施工准备1.人员准备：安排专业的施工人员，确保其具备相关经验和技能。

2.设备准备：准备好各类施工设备，如搅拌车、泵车、起重机等。

3.材料准备：准备好桩帽所需的材料，包括水泥、骨料、混凝土添加剂等。

三、施工步骤1.桩基处理：在灌注桩钻孔施工完成后，清除孔底的杂物和灰尘。

如有需要，可以进行钻孔加固处理。

2.模板安装：根据设计要求，安装桩帽模板。

模板应牢固、平整，确保符合设计要求的尺寸和形状。

3.钢筋布置：根据设计要求和施工图纸，进行桩帽的钢筋布置。

钢筋必须符合相关标准，弯钩和连接要牢固可靠。

4.混凝土浇筑：在完成钢筋布置后，进行混凝土的浇筑。

混凝土应均匀、充实，避免产生孔洞和空鼓。

5.桩帽养护：混凝土浇筑完成后，对桩帽进行养护。

养护期间应注意保持充足的湿度和温度，以提高混凝土的强度和耐久性。

四、施工注意事项1.施工过程中应注意安全，严格遵守相关施工安全规范。

2.模板安装前应进行检查，确保其牢固、平整，防止模板变形和破坏。

3.混凝土浇筑过程中应控制好浇筑速度，避免发生冒浆现象。

4.浇筑混凝土前，应将模板表面清洁干净，并进行必要的浸水处理，以防止混凝土与模板黏连。

5.浇筑完混凝土后，应及时进行养护，在保持湿度的同时，防止混凝土表面受到外力破坏。

五、施工效果评估1.桩帽的尺寸和形状符合设计要求。

2.桩帽与灌注桩稳固连接。

3.混凝土密实，无明显的孔洞和空鼓。

4.桩帽养护完毕后，混凝土具有足够的强度和耐久性。

六、总结本文介绍了一种灌注桩快速桩帽施工方案，通过合理的施工步骤和注意事项的掌握，可以提高桩帽施工效率和质量。

在实际施工中，应按照设计要求和相关规范进行施工，并进行充分的施工现场管理，以确保施工质量和安全。

基桩单桩竖向静荷载试验检测基坑开挖及桩帽制作要求
基坑开挖要求：
1.基坑的开挖应符合设计图纸的要求，包括开挖的深度、宽度和坡度等。

2.不同地层的开挖要按照不同的方法和手段进行，确保基坑边坡的稳
定性。

3.挖土时应注意挖土机械与靠近基坑边缘的桩基之间的安全距离，避
免对桩基产生不利影响。

4.在挖掘过程中，应定期检查和清理基坑底部，清除松散土壤和碎石，确保基坑底部的平整度和稳定性。

5.基坑开挖完成后，应进行挡墙和护坡的施工，以保证基坑边坡的稳
定和安全。

桩帽制作要求：
1.桩帽的制作应符合设计规范和图纸的要求，包括尺寸、混凝土强度等。

2.在制作桩帽前，应清理桩顶，确保桩顶平整，并与桩基之间没有松
动和空隙。

3.制作桩帽时，应采用优质的混凝土材料，保证混凝土的强度和耐久性。

4.在施工过程中，应注意桩帽表面的养护和防止裂缝的产生。

5.桩帽的安装和连接应符合设计规范，确保桩帽与桩基之间的稳定和密合度。

基坑开挖和桩帽制作的要求为保证基础结构的稳定和安全，确保单桩在竖向静荷载试验中能够承担所要求的荷载。

在施工中，还需注意安全文明施工，确保工作人员的生命安全和施工质量的有效控制。

图纸要求1%试桩的鉴定流程及注意事项嘿，今天咱们来唠唠《 图纸要求1%试桩的鉴定流程及注意事项》这事儿呀！**一、鉴定流程**1. 首先呢，在试桩之前呀，我们得好好查看图纸哇！要把那1%试桩的要求看得明明白白的呢！比如说试桩的位置在哪里呀？是按照什么布局来确定这1%的呀？哎呀呀，这可不能马虎呢！这一步就像是盖房子打地基一样重要啊！2. 然后哇，就是试桩的施工啦。

施工的时候呀，得严格按照规定的工艺来操作呢。

施工人员可不能自己瞎搞呀！像桩的深度、直径这些参数一定要符合图纸要求哇！在这个过程中，监理人员就得发挥作用啦，要在旁边看着呢，确保每一个环节都没问题哦。

3. 试桩完成之后呀，就到了检测环节喽。

这检测可讲究啦！有静载试验呀。

这个试验的时候呢，仪器的安装一定要准确无误哇！测试的数据要准确记录呀！还有低应变检测呢，这也是为了检测桩身的完整性呀。

检测人员可不能粗心大意呀，毕竟这些数据关系到整个工程的质量呢！4. 等检测数据出来之后呢，就需要专业的人员来进行分析啦。

这些专业人员要根据图纸的要求来判断试桩是否合格呀？如果不合格，那怎么办呢？是重新试桩还是对现有桩进行修复呢？这都是要考虑的问题呀！**二、注意事项**1. 注意资料的完整性呀！从试桩开始到最后的鉴定结果，所有的资料都要保存好呢。

像施工记录、检测报告这些东西可都是非常重要的哇！要是资料不全，后面出了问题可就麻烦大喽！2. 人员的专业性也很关键呢！施工人员、监理人员、检测人员以及分析鉴定的人员都要有相应的资质呀。

哎呀呀，要是找了些不专业的人来做这些事，那工程质量可就没法保证啦！3. 还有沟通的问题呢！在整个试桩鉴定的过程中呀，各个环节的人员要保持良好的沟通哇。

施工人员发现问题要及时告诉监理人员，检测人员的结果也要及时反馈给相关人员呀。

要是沟通不畅，很可能就会耽误工程进度呢！总之呢，这1%试桩的鉴定流程和注意事项是非常重要的呀！关系到整个工程的质量和安全呢！我们一定要重视起来呀！可不能掉以轻心哇！。

2019年度长山河海宁市区片水系综合治理项目施工Ⅱ标钻孔灌注桩试桩方案浙江省水电建筑安装有限公司二○一九年七月2019年度长山河海宁市区片水系综合治理项目施工Ⅱ标钻孔灌注桩试桩方案批准：审查：编写：目录一、编制依据 (1)二、工程概况 (1)三、工程地质 (1)四、试桩目的及布置 (2)4.1试桩确定的参数 (2)4.2钻孔灌注桩主要技术要求 (2)4.3试桩位置及数量 (2)4.4拟采用的相关参数 (3)五施工组织及施工安排 (4)5.1试桩机械配备 (4)5.2人员配备 (4)5.3进度计划安排 (5)六、试桩施工工艺及方法 (6)6.1施工工艺流程 (6)6.2施工方法 (6)6.2.1 施工准备 (6)6.2.2 护筒埋设 (7)6.2.3 钻机就位 (7)6.2.4 泥浆制备 (7)6.2.5 钻孔 (7)6.2.6 成孔检测 (8)6.2.7 清孔 (9)6.2.8 钢筋笼制作与安装 (10)6.2.9 下放导管 (11)6.2.10 灌注水下商品混凝土 (11)6.2.11 孔口回填 (12)6.2.12桩间土清除及桩头截除、修整。

(12)七、钻孔桩常见事故的预防及处理 (12)7.1坍孔 (12)7.2.钻孔偏斜 (13)7.3钻孔漏浆 (14)7.4钢筋笼上浮 (14)八、施工保证措施 (15)九、桩基检测 (16)十、质量保证措施 (16)十一、施工安全保证措施 (16)十二、环保水保措施 (17)一、编制依据1、2019年度长山河海宁市区片水系综合治理项目施工Ⅱ标施工设计文件、图纸等以及建设单位下达的工程施工安排要点、工期和质量要求；2、《建筑桩基技术规范》（JGJ94-2008）；3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；4、《建筑基桩检测技术规范》（JGJ106-2014）；5、《建筑地基础设计规范》（GB50007-2011）；6、《钢筋混凝土灌注桩》（国家建筑标准设计图集10SG813）；7、国家及浙江省相关法律、法规及条例等；8、现场踏勘收集到的地形、地质、气象和其它地区性条件等资料；二、工程概况本标段为2019年度长山河海宁市区片水系综合治理项目的一部分，主要包括综合治理平阳堰港（洛塘河~洛溪河）、盛堰浜（洛塘河~洛塘河）、鲁家浜（高家桥港~黑木板桥港）、金家浜（洛塘河~硖许公路）、沈家坝港（老坟港~洛塘河），新建金家桥，新建都家桥港闸(1×6m)、杨家桥港闸(1×6m)范围内的土建施工、机电设备及安装工程、金属结构安装工程、景观绿化工程等。

四、桩帽模板安装
1、桩帽模板规格：内控0.8m×0.8m，高0.9m。

2、模板安装要稳定牢固，接缝严密不漏浆，模板内涂有隔离剂，模板内无杂物、无积水；
3、周围支撑加固到位，避免在混凝土浇筑过程中爆模。

五、桩帽钢筋网片绑扎
1、主筋预留700mm切割。

2、上部钢筋网片为3层14@100双向布置，竖向间隔100mm；下部钢筋网片为3层14@100双向布置，竖向间隔120mm。

六、桩帽混凝土浇筑
1、桩帽按照设计要求混凝土等级采用C45。

混凝土原材料应经检测合格后方可使用。

2、在混凝土浇筑过程中振捣到位，确保桩帽质量。

3、桩帽施工期间，下雨时应用彩条布或厚塑料布覆盖，防止桩间土被水浸泡。

4、桩帽间土使用A、B组填料夯填密实，压实系数K≥0.9。

七、浇水养护
桩帽施工完成后每天浇水养护至少2次以上。

预应力混凝土管桩试桩要求因拟建设场地土层分布很不均匀，且桩长较长,没有相邻工程桩基资料和经验，需进行试打桩，本次试验既是承载力试桩，也是工艺试桩。

一、试桩要求：1、试验桩为高强预应力混凝土管桩，桩直径D=500mm,选用国家标准图《预应力混凝土管桩》（10G409），桩型选用PHC500AB—125—35a，桩顶标高-2.500m，有效桩长35米且进入第6-3层粉砂层中不少于1.5米,桩距2m，试验桩与工程桩质量控制标准应该一致。

2、试桩区域应选在附图一所示范围，以免影响正式桩基的施工.3、试验应加载至破坏。

二、技术参数：1、各试验桩制作、施工应严格遵守《建筑地基基础设计规范》GB50007—2002、《建筑地基基础工程施工质量验收规范》GB50202-2002及《建筑桩基技术规范》JGJ94-2008的相关要求。

其中预应力混凝土管桩制作施工还应满足国家规范《先张法预应力混凝土管桩》GB13476-2009和国标图集《预应力混凝土管桩》（10G409）的相关要求，如采用锤击，应选择合适的2、要求进行单桩竖向静载荷试验、单桩竖向抗拔静载试验和单桩水平静载试验检测桩数各3根，试验应满足《建筑地基基础设计规范》GB50007-2002和《建筑基桩检测技术规范》JGJ106-2003关于桩基检测的相关要求。

三、试桩结束后应提供试桩报告，报告应提供以下资料：1、详细描述各试桩点的土层分层情况,绘制地质柱状图，当土层特性与地质报告有出入时，应补充相关试验并提供试验结果。

2、各试验桩实际桩长、桩端持力层情况及施工记录。

3、各试验桩的完整性评价。

4、每根桩的全部试验记录。

5、每根竖向静载荷试验桩的竖向荷载-沉降（Q—S）、沉降-时间对数（S—lgt）曲线。

6、每根竖向抗拔静载试验桩的上拔荷载-桩顶上拔量（U—δ曲线）和桩顶上拔量—时间对数(δ—lgt）曲线。

7、每根水平静载试验桩的水平力—时间—作用点位移（H0—t-x0）曲线和水平力—位移梯度（H0—△x0/△H0)关系曲线。
