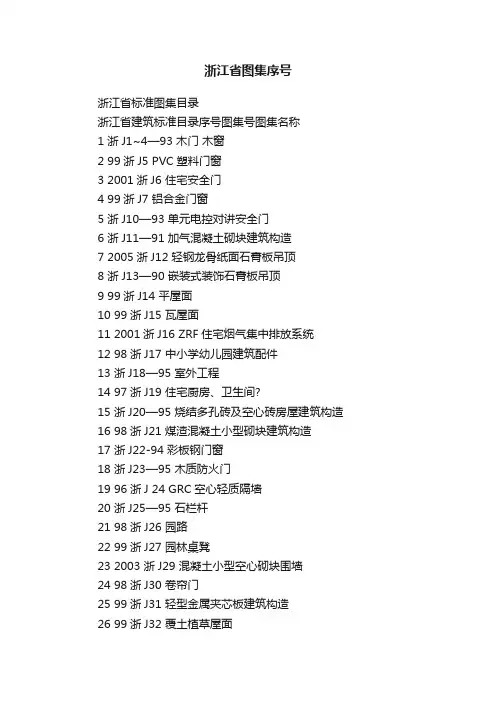

浙江省图集序号浙江省标准图集目录浙江省建筑标准目录序号图集号图集名称1 浙J1~4—93 木门木窗2 99浙J5 PVC塑料门窗3 2001浙J6 住宅安全门4 99浙J7 铝合金门窗5 浙J10—93 单元电控对讲安全门6 浙J11—91 加气混凝土砌块建筑构造7 2005浙J12 轻钢龙骨纸面石膏板吊顶8 浙J13—90 嵌装式装饰石膏板吊顶9 99浙J14 平屋面10 99浙J15 瓦屋面11 2001浙J16 ZRF住宅烟气集中排放系统12 98浙J17 中小学幼儿园建筑配件13 浙J18—95 室外工程14 97浙J19 住宅厨房、卫生间?15 浙J20—95 烧结多孔砖及空心砖房屋建筑构造16 98浙J21 煤渣混凝土小型砌块建筑构造17 浙J22-94 彩板钢门窗18 浙J23—95 木质防火门19 96浙J 24 GRC空心轻质隔墙20 浙J25—95 石栏杆21 98浙J26 园路22 99浙J27 园林桌凳23 2003 浙J29 混凝土小型空心砌块围墙24 98浙J30 卷帘门25 99浙J31 轻型金属夹芯板建筑构造26 99浙J32 覆土植草屋面27 2000浙J33 住宅信报箱28 2000浙J34 捷尔系铝合金推拉窗29 99浙J35 变形缝30 99浙J36 卫生间配件及洗池序号图集号图集名称31 2000浙J37 建筑地面32 2001浙J38 室内隔断33 2001浙J39 轻钢龙骨板材覆面隔墙34 2000浙J40 医疗建筑配件35 2000浙J41 FC轻质复合墙板建筑构造36 2002浙J42 阳台及空调搁板建筑构造37 2001浙J43 楼梯38 2001浙J44 住宅变压式排气道39 2002浙J46 室内装饰木门40 2003浙J47 室内装饰墙面41 2004浙J48 室内装饰吊顶42 2004浙J51 加气混凝土隔墙板建筑构造43 2003浙J52 微孔硅酸钙板屋面保温构造44 2004浙J53 钢塑复合节能门窗45 浙85J801 装饰工程46 98浙G1~3 预应力混凝土圆孔板合订本47 2003浙G4~6 预应力混凝土平板、挂瓦板、矩形檩条48 2004浙G7 钢筋混凝土天沟、檐沟49 97浙G8 钢筋混凝土雨篷50 2001浙G9 住宅钢筋混凝土板式楼梯51 浙G10—94 钢筋混凝土过梁52 2004浙G12 钢筋混凝土A形屋架53 浙G16—91 混凝土小型砌块房屋结构构造54 浙G17—89 砖墙承重多层房屋抗震构造柱节点详图55 浙G18—95 装配式预应力空心桩56 2004浙G19 预制钢筋混凝土方桩57 2004浙G20 沉管灌注桩58 2004浙G21 夯扩桩59 2002浙G22 先张法预应力混凝土管桩60 2004浙G23 钻孔灌注桩序号图集号图集名称62 2000浙G26 轻钢结构厂房门式刚架63 2005浙G31 MS型煤渣混凝土空心砖结构构造64 2004浙S1~3 砖砌、钢筋混凝土化粪池、屋顶水箱65 97浙S4 卫生洁具安装66 2004浙S5 硬聚氯乙烯排水管安装67 99浙S6 硬聚氯乙烯给水管安装图68 2000浙S7 硬聚氯乙烯雨落水管安装图69 2000浙S8 建筑给水交联聚乙烯管、聚丙烯管安装图70 2001浙S9 室外埋地硬聚氯乙烯排水管道安装图71 2001浙S10 平箅雨水口72 2004浙D2 民用建筑防雷及接地73 98浙D3 PVC-U电线管、电线槽安装图74 2000浙D4 电气竖井内设备的安装75 2003浙D5 消防报警联动控制系统设计及安装76 2003浙D6 10KV户内组合式变电所77 97浙TJ 1 防盗安全门及装饰门78 DB 33/1001—2003 建筑地基基础设计规范79 DBJ 10—3—93 民用建筑电信设施设计标准80 DBJ 10—4—98 基桩低应变动力检测技术规程81 DBJ 10—5—98 岩土工程勘察文件编制标准82 DBJ 10—6—98 城市住宅建筑设计标准83 DB 33/T1008-2000 建筑基坑工程技术规程84 DB 33/T1009-2001 园林绿化技术规程85 DB33/T1010-2002 细水雾灭火系统设计、施工及验收规范86 DB33/1011—2003 IG—541混合气体灭火系统设计、施工及验收规范87 DB33/1012—2003 挤扩支盘混凝土灌注桩技术规程88 DB33/1014—2003 混凝土多孔砖建筑技术规程89 DB33/1015—2003 居住建筑节能设计标准90 DB33/1016—2004 先张法预应力混凝土管桩基础技术规程91 DB33/1017—2003 房屋白蚁预防技术规程92 DB33/1018—2005 九年义务教育普通学校建设标准93 DB33/1019—2005 看守所建筑设计规范94 DB33/1020—2005 建筑工程地质钻探安全技术操作规程95 协97J101 地下工程防水96 协92J901 医疗配件97 协96J302 管式气水混合加热器安装图98 协98N501 预制氰聚塑保温直埋热力管道安装。

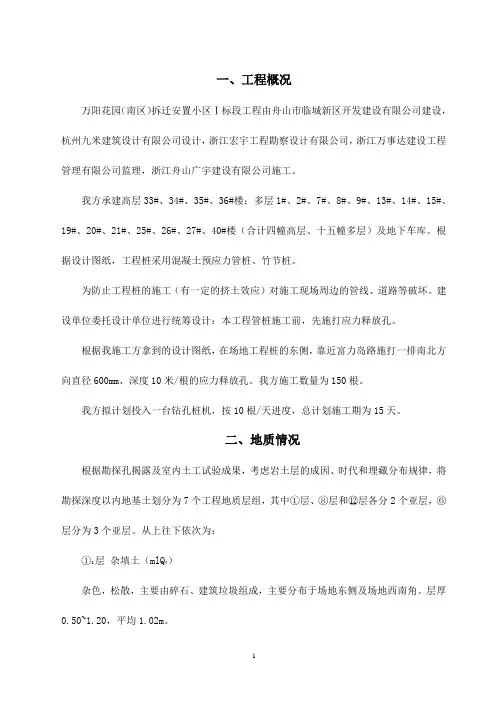

一、工程概况万阳花园（南区）拆迁安置小区Ⅰ标段工程由舟山市临城新区开发建设有限公司建设，杭州九米建筑设计有限公司设计，浙江宏宇工程勘察设计有限公司，浙江万事达建设工程管理有限公司监理，浙江舟山广宇建设有限公司施工。

我方承建高层33#、34#、35#、36#楼；多层1#、2#、7#、8#、9#、13#、14#、15#、19#、20#、21#、25#、26#、27#、40#楼（合计四幢高层、十五幢多层）及地下车库。

根据设计图纸，工程桩采用混凝土预应力管桩、竹节桩。

为防止工程桩的施工（有一定的挤土效应）对施工现场周边的管线、道路等破坏。

建设单位委托设计单位进行统筹设计：本工程管桩施工前，先施打应力释放孔。

根据我施工方拿到的设计图纸，在场地工程桩的东侧，靠近富力岛路施打一排南北方向直径600mm、深度10米/根的应力释放孔。

我方施工数量为150根。

我方拟计划投入一台钻孔桩机，按10根/天进度，总计划施工期为15天。

二、地质情况根据勘探孔揭露及室内土工试验成果，考虑岩土层的成因、时代和埋藏分布规律，将勘探深度以内地基土划分为7个工程地质层组，其中①层、⑧层和⑫层各分2个亚层，⑥层分为3个亚层。

从上往下依次为：①1层杂填土（mlQ4）杂色，松散，主要由碎石、建筑垃圾组成，主要分布于场地东侧及场地西南角。

层厚0.50~1.20，平均1.02m。

①2层粉质粘土（mQ43）灰黄色，软可塑为主，局部软塑，含铁锰质氧化物，土质较不均，中压缩性，切面较粗糙，局部较光滑，无摇振反应，干强度中等，韧性中等。

表层30cm左右为耕植土。

个别钻孔有缺失，层厚1.10~3.50m，平均1.52m，层顶高程0.55~1.54m，平均1.05m。

②层淤泥质粉质粘土（mQ43）灰色，饱和，流塑，含少量粉细砂、较多有机质和腐植物，有轻微腥臭味，土质稍不均，高压缩性，切面较光滑，无摇振反应，干强度中等，韧性中等。

全场地分布，层厚11.90~24.60m，平均15.54m；层顶高程-2.54~-0.15m，平均-1.21m。

江北大河（农村段）整治工程钻孔灌注桩、水泥搅拌桩施工方案宁波四明湖建设有限公司钻孔灌注桩、水泥搅拌桩施工方案一、编制依据1、宁波市水利水电规划设计研究院相关施工图2、《建筑桩基技术规范》（JGJ94-2008）3、《建筑基桩检测技术规范》（JGJ106-2014）4、《建筑地基基础工程施工质量检查验收规范》（GB50202-2002）5、岩土地质勘察报告的土层物理力学性质6、钻孔灌注桩图集（2004浙G23）7、现场踏勘资料二、工程概况1、钻孔灌注桩在本施工标段位置1）费苏线桥：J0+250~J0+3002）机耕桥1：J1+650~J1+7003）唐李线桥：J2+400~J2+4504）孔家村桥1：J2+750~J2+8005）孔家村桥2：J3+200~J3+2506）马径村桥：J3+650~J3+7007）红旗闸站：J2+050~J2+1508）铁塔围护：J2+370、J2+5002、水泥搅拌桩在本施工标段位置1）J0+000~J0+711左右岸墙基础，桩长12m，工程量37560m32）J2+100红旗闸上下游翼墙基础，桩长9m，工程量3255m33）水泥搅拌桩施工位置南侧均在堤岸，北侧均在河道3、施工现场地形环境1）红旗闸：①基桩基本布置在江北大河上，水泥搅拌桩北侧布置在河面上，南侧在岸堤上。

②该段江北大河宽30m左右，河水深约0.7m左右，河面水位高程1.10m左右，陆岸自然地坪高程1.60m左右，河底淤泥厚度约1.0m左右。

③基桩施工须先江北大河上、下游围堰填筑，河道抽水，清除淤泥。

④淤泥清除后采用粘土回填，回填至0.70m左右高程，面填60cm原塘渣便于桩基作业和行走，回填面积50×20m左右。

4、设计概况1）红旗闸：工程桩桩型①Φ1000钻孔灌注桩，桩长50m，桩尖进入土层为Ⅷ-3中砂层，混凝土强度等级C25，桩顶高程（有效高程）-2.77m,桩尖高程-52.77m，桩数量15根，采用高应变+低应变检测，高应变检测数量2根，低应变全数检测。

一、工程概况万阳花园（南区）拆迁安置小区Ⅰ标段工程由舟山市临城新区开发建设有限公司建设，杭州九米建筑设计有限公司设计，浙江宏宇工程勘察设计有限公司，浙江万事达建设工程管理有限公司监理，浙江舟山广宇建设有限公司施工。

我方承建高层33#、34#、35#、36#楼；多层1#、2#、7#、8#、9#、13#、14#、15#、19#、20#、21#、25#、26#、27#、40#楼（合计四幢高层、十五幢多层）及地下车库。

根据设计图纸，工程桩采用混凝土预应力管桩、竹节桩。

为防止工程桩的施工（有一定的挤土效应）对施工现场周边的管线、道路等破坏。

建设单位委托设计单位进行统筹设计：本工程管桩施工前，先施打应力释放孔。

根据我施工方拿到的设计图纸，在场地工程桩的东侧，靠近富力岛路施打一排南北方向直径600mm、深度10米/根的应力释放孔。

我方施工数量为150根。

我方拟计划投入一台钻孔桩机，按10根/天进度，总计划施工期为15天。

二、地质情况根据勘探孔揭露及室内土工试验成果，考虑岩土层的成因、时代和埋藏分布规律，将勘探深度以内地基土划分为7个工程地质层组，其中①层、⑧层和⑫层各分2个亚层，⑥层分为3个亚层。

从上往下依次为：①1层杂填土（mlQ4）杂色，松散，主要由碎石、建筑垃圾组成，主要分布于场地东侧及场地西南角。

层厚0.50~1.20，平均1.02m。

①2层粉质粘土（mQ43）灰黄色，软可塑为主，局部软塑，含铁锰质氧化物，土质较不均，中压缩性，切面较粗糙，局部较光滑，无摇振反应，干强度中等，韧性中等。

表层30cm左右为耕植土。

个别钻孔有缺失，层厚1.10~3.50m，平均1.52m，层顶高程0.55~1.54m，平均1.05m。

②层淤泥质粉质粘土（mQ43）灰色，饱和，流塑，含少量粉细砂、较多有机质和腐植物，有轻微腥臭味，土质稍不均，高压缩性，切面较光滑，无摇振反应，干强度中等，韧性中等。

全场地分布，层厚11.90~24.60m，平均15.54m；层顶高程-2.54~-0.15m，平均-1.21m。

2004浙G23钻孔灌注桩图集页眉内容目 录目 录 ..................................................................................................... 设计说明................................................................................................ 2-9 桩身配筋详图 ............................................................................................... 10 钻孔灌注桩配筋表（一） ..................................................................................... 11 钻孔灌注机配筋表《二） ..................................................................................... .. 特殊要求桩配筋示意 ......................................................................................... .. 特殊要求桩配筋编号表 ........................................................................................ 14 械身混凝土轴向抗压承载力设计值Rc 表 ....................................................................... ..图集号2004浙G23 Hi浙江省建筑标准设计图集钻孔灌注桩:杭州市城建设计研究院有限公司批准文号：建设发「2004] 298号 施行日期：2005年】月1日 图集号；2004浙G 23编制单位员贵人:编制单位技术负责人：1多以*乙 技术审定人：务彩 设计负责人：一、一般说明［、本图集帖孔潮注桩话用于工业与民用建筑（包括构筑物）的批基础’工程的环境,地质条件应对混凝土无侵仙性.2、本图集帖孔灌注桩适用于抗震设防烈度W7度的地区』3、本图集钻孔灌注桩适用于设计使用年限为50年的桩基工程.4、本图集钻孔灌注桩适用于主要承受传向受压荷就且水平荷载较小的低承台桩’当钻孔灌注桩承受较大水平荷裁、或作为抗拔桩、或用于高承台桩基础时，设计人员应结合工程实际情况，经计算分析后选用或另行设计，5、钻孔灌注桩适用于下列场地及情况：（1）粕性土，粉上，砂上、埴土、碎（砾）石土以及地质情况红杂、夹层多、风化不均、软硬变化皎大的岩层；⑵当建筑场地邻近有建筑物（御筑物）或地下管线等工程设施. 采用其它桩型将引起不良影响时：（3）设计耍求单拼承我力较大，技术经济指标和施工条件又比以它桩型优越时：（4）桩端持力层层顶标高变化较大，极的长度难于准确确定时.6、本图集所注尺寸除注明外，均以毫米＜脚）为单位。

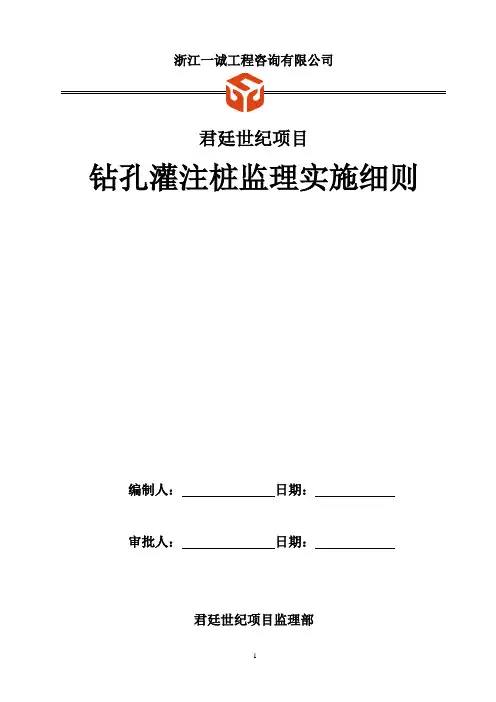

浙江一诚工程咨询有限公司君廷世纪项目钻孔灌注桩监理实施细则编制人：日期：审批人：日期：君廷世纪项目监理部目录一. 工程概况 ......................................................................... 错误！未定义书签。
