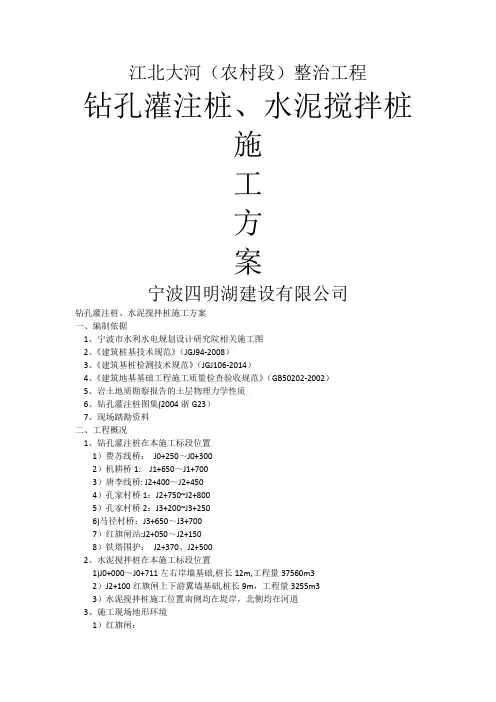

江北大河（农村段）整治工程钻孔灌注桩、水泥搅拌桩施工方案宁波四明湖建设有限公司钻孔灌注桩、水泥搅拌桩施工方案一、编制依据1、宁波市水利水电规划设计研究院相关施工图2、《建筑桩基技术规范》（JGJ94-2008）3、《建筑基桩检测技术规范》（JGJ106-2014）4、《建筑地基基础工程施工质量检查验收规范》（GB50202-2002）5、岩土地质勘察报告的土层物理力学性质6、钻孔灌注桩图集(2004浙G23）7、现场踏勘资料二、工程概况1、钻孔灌注桩在本施工标段位置1）费苏线桥：J0+250～J0+3002）机耕桥1: J1+650～J1+7003）唐李线桥: J2+400～J2+4504）孔家村桥1：J2+750~J2+8005）孔家村桥2：J3+200~J3+2506)马径村桥：J3+650～J3+7007）红旗闸站:J2+050～J2+1508）铁塔围护：J2+370、J2+5002、水泥搅拌桩在本施工标段位置1)J0+000～J0+711左右岸墙基础,桩长12m,工程量37560m32）J2+100红旗闸上下游翼墙基础,桩长9m，工程量3255m33）水泥搅拌桩施工位置南侧均在堤岸，北侧均在河道3、施工现场地形环境1）红旗闸：①基桩基本布置在江北大河上，水泥搅拌桩北侧布置在河面上,南侧在岸堤上.②该段江北大河宽30m左右，河水深约0。
7m左右，河面水位高程1。
10m左右,陆岸自然地坪高程1.60m左右，河底淤泥厚度约1.0m左右。
③基桩施工须先江北大河上、下游围堰填筑，河道抽水，清除淤泥。
④淤泥清除后采用粘土回填,回填至0。
70m左右高程，面填60cm原塘渣便于桩基作业和行走，回填面积50×20m左右。
4、设计概况1)红旗闸：工程桩桩型①Φ1000钻孔灌注桩,桩长50m,桩尖进入土层为Ⅷ—3中砂层，混凝土强度等级C25，桩顶高程(有效高程)—2.77m,桩尖高程-52.77m，桩数量15根，采用高应变+低应变检测,高应变检测数量2根,低应变全数检测。
江北大河（农村段）整治工程钻孔灌注桩、水泥搅拌桩施工方案宁波四明湖建设有限公司钻孔灌注桩、水泥搅拌桩施工方案一、编制依据1、宁波市水利水电规划设计研究院相关施工图2、《建筑桩基技术规范》（JGJ94-2008）3、《建筑基桩检测技术规范》（JGJ106-2014）4、《建筑地基基础工程施工质量检查验收规范》（GB50202-2002）5、岩土地质勘察报告的土层物理力学性质6、钻孔灌注桩图集（2004浙G23）7、现场踏勘资料二、工程概况1、钻孔灌注桩在本施工标段位置1）费苏线桥：J0+250~J0+3002）机耕桥1：J1+650~J1+7003）唐李线桥：J2+400~J2+4504）孔家村桥1：J2+750~J2+8005）孔家村桥2：J3+200~J3+2506）马径村桥：J3+650~J3+7007）红旗闸站：J2+050~J2+1508）铁塔围护：J2+370、J2+5002、水泥搅拌桩在本施工标段位置1）J0+000~J0+711左右岸墙基础，桩长12m，工程量37560m32）J2+100红旗闸上下游翼墙基础，桩长9m，工程量3255m33）水泥搅拌桩施工位置南侧均在堤岸，北侧均在河道3、施工现场地形环境1）红旗闸：①基桩基本布置在江北大河上，水泥搅拌桩北侧布置在河面上，南侧在岸堤上。
②该段江北大河宽30m左右，河水深约0.7m左右，河面水位高程1.10m左右，陆岸自然地坪高程1.60m左右，河底淤泥厚度约1.0m左右。
③基桩施工须先江北大河上、下游围堰填筑，河道抽水，清除淤泥。
④淤泥清除后采用粘土回填，回填至0.70m左右高程，面填60cm原塘渣便于桩基作业和行走，回填面积50×20m左右。
4、设计概况1）红旗闸：工程桩桩型①Φ1000钻孔灌注桩，桩长50m，桩尖进入土层为Ⅷ-3中砂层，混凝土强度等级C25，桩顶高程（有效高程）-2.77m,桩尖高程-52.77m，桩数量15根，采用高应变+低应变检测，高应变检测数量2根，低应变全数检测。
浙江一诚工程咨询有限公司君廷世纪项目钻孔灌注桩监理实施细则编制人：日期：审批人：日期：君廷世纪项目监理部目录一. 工程概况 ......................................................................... 错误！未定义书签。
二. 桩基础技术参数 ............................................................. 错误！未定义书签。
三. 监理质量控制依据、目标 (5)(一) 质量控制依据 (5)(二) 质量控制目标 (5)四、监理工作流程 (6)五. 质量控制要点 (7)(一) 相关强制性条文 (7)(二) 关键控制点 (7)(三) 质量控制点设置 (9)六. 监理质量控制的方法、措施 (11)(一) 事前预控 (11)(二) 事中监控 (12)(三) 事后控制 (15)(四) 桩基检测要点 (15)七. 施工质量通病防治 (16)八. 混凝土灌注桩工程资料 (19)九. 安全监理 (20)1项目名称：君廷世纪建设地点：台州市黄岩区新前项目性质：住宅工程（居住小区）工程特点：本工程位于台州市黄岩区北院大道与八二省道交叉口东北角，场地东面紧靠金牛路，北面紧邻已建厂房，南面临八二省道，西面紧靠北院大道，由20幢住宅楼及一层地下室组成，总建筑面积：124272.8平方米，其中地上9121.0平方米，地下33062.8平方米。
由1#—6#楼（高层建筑）和7#—20#楼（多层建筑）及一层整体地下室组成。
1#—3#楼层数为二十一层，楼高72.0m—74.5m，采用框架核心筒结构体系，单柱最大设计荷载9500KN，4#楼三十一层，楼高92.5m，5#—6#楼层数为三十二层，楼高105.0m，采用框架核心筒结构体系，单柱最大设计荷载16000KN；7#—20#楼层数为三层，楼高13.97m，结构采用框架结构，单柱最大设计荷载2500KN。
施工放样现场记录表
承包人：合同号：
监理单位：编号：浙路（JS）101
浙江省交通厅工程质量监督站监制
桩基础回旋钻孔原始记录（一）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站
桩基础回旋钻孔原始记录（二）
承包人：监理单位：合同号：
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
钻（挖）孔桩终孔后灌注前检查记录
承包人：合同号：
注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。
浙江省交通厅工程质量监督站监制
桩基钢筋笼施工原始记录
承包人：合同号：
浙江省交通厅工程质量监督站监制
水泥砼（砂浆）浇筑申请单
承包人：合同号：
浙江省交通厅工程质量监督站监制
结构物水泥（砂浆）配料通知单承包人：合同号：
号钻空灌注桩水下砼灌注原始记录
承包单位：监理单位：合同号：浙路（JS）610
质检员：施工负责人：施工员：现场监理：
浙江省交通厅工程质量监督站监制
凿桩检查记录
承包人：合同号：
注：除一类桩外，经检测桩质量有少量缺点而不阻碍利用者，须经设计代表认可。
浙江省交通厅工程质量监督站监制。
分项工程检验申请和中间交验审批表承包人：浙江省宏途交通建设有限公司合同号：02 合同监理单位：杭州公路工程监理咨询公司编号：浙路（GL）105施工放样现场记录表承包人：浙江省宏途交通建设有限公司合同号：02 合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）101基础（钻孔灌注桩）工程现场质量检验报告单（二）承包人：浙江省宏途交通建设有限公司合同号： 02合同注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目钢筋和预应力筋加工、安装及张拉工程现场质量检验报告单（一）（钢筋安装）承包人：浙江宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目桩基础回旋钻孔原始记录（一）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站7 / 15桩基础回旋钻孔原始记录（二）承包人：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制8 / 15钻（挖）孔桩终孔后灌注前检查记录承包人：浙江宏途交通建设有限公司合同号：02合同注：一座桥（或结构物）桩基完工后，需用JS612表对桩基进行汇总。
浙江省交通厅工程质量监督站监制桩基钢筋笼施工原始记录承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水泥砼（砂浆）浇筑申请单承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省交通厅工程质量监督站监制余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目结构物水泥（砂浆）配料通知单承包人：浙江省宏途交通建设有限公司合同号：02合同浙江省-钻孔灌注桩资料表格(全套)余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目水下砼灌注原始记录承包单位：浙江省宏途交通建设有限公司监理单位：杭州公路工程监理咨询公司合同号：02合同浙路（JS）610质检员：施工负责人：施工员：现场监理：浙江省交通厅工程质量监督站监制14 / 15浙江省-钻孔灌注桩资料表格(全套)余杭老320国道至德清申嘉湖杭高速新市互通公路工程公路建设项目凿桩检查记录承包人：浙江宏途交通建设有限公司合同号：02合同监理单位：杭州公路工程监理咨询公司编号：浙路（JS）注：除一类桩外，经检测桩质量有少量缺陷而不影响使用者，须经设计代表认可。
