钻孔灌注桩 沉管灌注桩图集

沉管灌注桩和钻孔灌注桩的区别一：沉管灌注桩和钻孔灌注桩的区别一.引言本章主要介绍沉管灌注桩和钻孔灌注桩两种工程施工方法的区别。

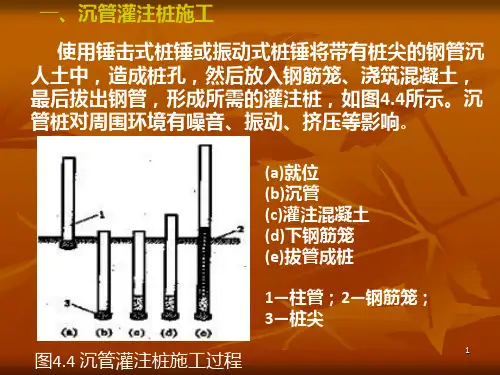

二.沉管灌注桩1. 定义沉管灌注桩是一种通过将钢筒沉入地下并注入混凝土来增强地基承载力和抗震性能的灌注桩方法。

2. 施工流程a. 地面准备工作b. 预制沉管c. 沉管安装d. 灌注混凝土e. 沉管固定和连接f. 内外护筒安装3. 优点和适用场景a. 承载能力强，适用于大型建筑物基础施工b. 施工速度快，适用于紧急施工时间限制的项目c. 适用于各种地质条件，如软土、淤泥等4. 缺点和注意事项a. 需要大型设备和专业施工团队b. 施工费用较高c. 施工过程需要严格控制沉管的下沉速度和混凝土的浇注质量三.钻孔灌注桩1. 定义钻孔灌注桩是一种通过在地下进行钻孔、注入混凝土和钢筋加固来改善地基承载力和抗震性能的灌注桩方法。

2. 施工流程a. 钻孔b. 清孔和草包c. 配筋和灌注混凝土d. 钢筋焊接e. 后期处理3. 优点和适用场景a. 施工便捷，适用于各种建筑项目b. 施工过程对环境破坏较小c. 易于控制灌注桩的位置和质量4. 缺点和注意事项a. 施工速度较慢b. 适用于较小规模的建筑项目c. 需要对地下情况进行详细勘测和分析四.附件附件A: 沉管工程施工图纸附件B: 钻孔灌注桩设计计算表五.法律名词及注释1. 地基承载力：指土体对建筑物或结构所承受的力的能力。

2. 混凝土：由水泥、砂、石料和水按一定的比例配制而成的人造石材。

3. 钢筋：用来增加混凝土抗拉强度和抗弯强度的钢制材料。

----------------------------------------------------------------------------------------------------二：沉管灌注桩和钻孔灌注桩的区别一.引言本章主要介绍沉管灌注桩和钻孔灌注桩两种工程施工方法的区别。

二.沉管灌注桩1. 定义沉管灌注桩是一种混凝土灌注桩基础，其施工方法包括预制沉管、沉管安装、灌注混凝土等步骤。

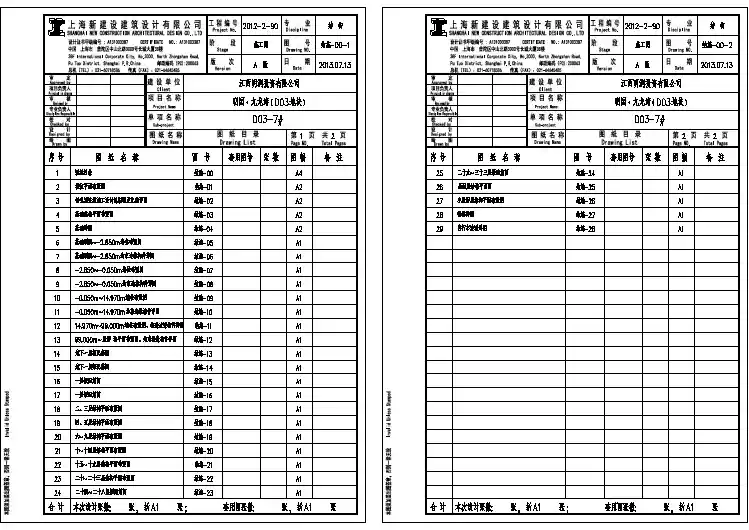

D03-7#12结施-01结施-02结施-03结施-04A2A2A2A2桩位平面布置图钻孔灌注桩施工设计总说明及配筋详图基础结构平面布置图基础详图12345结施-00A4图纸目录67891011121415161718192021222324基础顶面～-2.850m墙柱布置图结施-05A1基础顶面～-2.850m约束边缘构件详图结施-06A1-2.850～-0.050m墙柱布置图结施-07-2.850～-0.050m约束边缘构件详图结施-08-0.050m～14.970m墙柱布置图结施-09-0.050m～14.970m约束边缘构件详图结施-1014.970m～99.000m墙柱布置图、构造边缘构件详图结施-12地下一层板配筋图结施-13结施-14结施-15结施-16结1A1A1结施-18结施-19结施-20结施-21结施-22结施-23D03-7#22结施-25结施-26A1252627结施-24结施-00-12013.07.13A 版结施-00-2A 版1399.000m~屋面 墙平面布置图、约束边缘构件详图结施-11地下一层梁配筋图一层板配筋图一层梁配筋图二、三层结构平面布置图四、五层结构平面布置图六~九层结构平面布置图十五~十九层结构平面布置图二十~二十三层结构平面布置图十~十四层结构平面布置图小屋面层结构平面布置图楼梯详图自行车坡道详图A1A1二十四~二十八层梁配筋图二十九~三十三层梁配筋图2829结施-27结施-28A1A1屋面层结构平面图套用图张数:本次设计张数:合 计折A1Drawing List图 纸 目 录SHANGHAI NEW CONSTRUCTION ARCHITECTURAL DESIGN CO.,LTD上 海 新 建 设 建 筑 设 计 有 限 公 司Page NO.Total Pages共 页第 页图 纸 名 称序 号图 号张 数图 幅备 注套用图号张，张；折A1张，张设计证书甲级编号 : A131003387 CERTIFICATE NO.: A131003387Client建 设 单 位单 项 名 称项 目 名 称Discipline Responsible专业负责人Drawn by绘 图Designed by设 计Checked by校 对审 核项目负责人审 定图 纸 名 称Drawing NameReviewed byPrincial in chargeApproved bySub-projectProject NameDrawing NO.StageDate专 业阶 段日 期图 号工 程 编 号DisciplineProject No.总机（TEL）：021-60718586 传真（FAX）：021-64645485中国 上海市 普陀区中山北路3000号长城大厦38楼38F International Corporate City, No.3000, North Zhongshan Road,Pu Tuo District, Shanghai P.R.China 邮政编码（PC):200063版 次Version本图须加盖出图签章，否则一律无效 Invalid Unless Stamped江西明润投资有限公司明园·九龙湾（D03地块）2012-2-90施工图2013.07.13结 构

11
三、挖孔灌注桩施工
人工挖孔灌注桩是指桩孔采用人工挖掘方法进 行成孔，然后安放钢筋笼，浇筑混凝土而成的桩。 ✓人工挖孔灌注桩特点：
单桩的承载能力高，受力性能好，设备简单， 施工方便可靠，占地小，无噪音，无振动，不污染 环境，对周围建筑物影响小，可全面展开施工，工 期缩短，造价低 。 ✓ 适用范围
图4.6 振动沉管设备示意图
5
施工时，先安好 桩机，将桩管下端 活瓣桩尖(图4.7)合 起来，或埋好预制 桩尖，对准桩位， 徐徐放下桩管，压 入土中，校正桩管 垂直度，符合要求 后开动激振器，同 时在桩管上加压， 桩管即能沉入土中。
1-桩管；2-锁轴； 3-活瓣
图4.7 活瓣桩尖
6
皮肌炎图片——皮肌炎的症状表现
6．拆除模板继续下一段的施工。
7．安放钢筋笼、浇筑混凝土。
13
（4）施工注意事项
1．当桩净距小于2d且小于2.5 m时，应采用间隔开 挖；排桩跳挖的最小施工净距不得小于4.5 m，孔深 不宜大于40m。 2．每段挖土后必须吊线检查中心线位置是否正确， 平面位置偏差不宜超过50 mm，桩的垂直度偏差不得 超过1％，桩径不得小于设计直径。
3
复打法原理： 在第一次单打将混凝土浇筑到桩顶设计标高后，
清除桩管外壁上污泥和孔周围地面上的浮土，立即在 原桩位上再次安放桩尖，进行第二次沉管，使第一次 未凝固的混凝土向四周挤压密实，将桩径扩大，然后 第二次浇筑混凝土成桩。
复打适用情况：
1．设计要求扩大桩的直径，增加桩的承载力，减少 桩的数量，减少承台面积等。 2．施工中处理工程问题和质量事故。例如怀疑或发 现有缩颈、吊脚，夹泥等缺陷或持力层起伏不平， 个别桩由于桩管长度所限达不到设计规定的进入持 力层深度 。

预应力管桩、钻孔灌注桩、沉管灌注桩的
应用范围比较
预应力管桩、钻孔灌注桩、沉管灌注桩是三种常用的地基承载力加固方法。

它们在应用范围上各有特点，下面将进行比较。

1. 预应力管桩
预应力管桩是通过在地下钻孔后，将钢管灌注混凝土并预应力加固，提高地下工程的承载能力。

预应力管桩适用于以下情况：
- 地质条件较差或需要加固的地基，能够有效提高地下工程的承载力；
- 对地下空间的利用要求较高，预应力管桩不占用地表面积，适合在狭小的空间内施工；
- 对时间要求较高的工程，预应力管桩施工相对较快。

2. 钻孔灌注桩
钻孔灌注桩是通过在地下钻孔并洒水冲洗孔内土壤，然后将混凝土灌注孔内而形成的桩基。

钻孔灌注桩适用于以下情况：
- 地基土质比较松软，需要提高地基的承载力；
- 钻孔灌注桩可以适应较大孔径和较深埋深的需求；
- 适用于地下水位较高的情况。

3. 沉管灌注桩
沉管灌注桩是通过将充满混凝土的钢管沉入地下土层中形成的桩基。

沉管灌注桩适用于以下情况：
- 需要提高地下工程的承载力或抗拔能力；
- 地基土质较硬实，适合使用插入式灌注；
- 土层中含有大块石头或其他障碍物。

综上所述，预应力管桩、钻孔灌注桩、沉管灌注桩在应用范围上各具优势。

选择适合的地基承载力加固方法应根据具体的工程要求和地质条件进行综合考虑。

桩型优越时；
其它建筑配筋编号为Bx；当有其它特殊要求时，. 桩配
(4) 桩端持力层层顶标高变化较大.粧的长度难于准确确定时. 6、 本图集所注尺寸除注明外，均以毫米(皿)为单位。 二、 设计依据 1、 《混凝土结构设计规范》GB 50010-2002 2、 《建筑抗震设计规范》GB 50011-2001
段配筋长度为22m,主筋配18S0,箍筋为②8@250,下段 配筋长度
过计算配置通长钢筋或部分通长钢筋；
为8m,主筋为9 ©20,箍筋为4>8@250,査特殊要求 桩配筋编号表，
(4) 设计人员根据单体工程实际情况，确定需要通长配筋或部分 通
上下段配筋编号分别为S68和S86,则该桩的 编号为：
长配筋的桩.
桩基）: （2） 桩基承台下存在淤泥、淤泥质土层或液化土层时，配筋长
度 应穿过淤泥、淤泥质土层或液化七层卜不小于】倍桩身直径 的深度； （3） 2/3桩身长度.
号Sx：
5、 卜-列桩应通长配筋或部分通长配筋：
（4） 如单体工程桩需要分段配筋时，按上述要求选定第1段配筋 （1） 坡地岸边的桩、抗拔桩及嵌岩端承桩应通长配筋：
2、 本图集钻孔灌注桩适用于抗震设防烈度W7度的地区.
7、 《混凝土结构工程施工质量验收规范》GB 50204 -2002
3、 本图集钻孔灌注桩适用于设计使用年限为50年的桩基工程。
8、 《建筑地基基础工程施工质量验收规范》GB 50202-2002
4、 本图集钻孔灌注桩适用于主要承受豊向受压荷载且水平荷载 较 9、 《建筑基桩检测技术规范》JGJ 106-2003
构设计规范》取值：
筋 率小于钻孔灌注桩配筋表（-）或表（-）所对应桩的配筋率，
Ar 桩身横截面积； K—工作条件系数，取0.6：当桩身的施工质量有 充分保

沉管灌注桩和钻孔灌注桩有什么区别沉管灌注桩和钻孔灌注桩的区别1. 引言在基础工程中，沉管灌注桩和钻孔灌注桩是常见的桩基施工技术。

本文将详细介绍这两种灌注桩的区别。

2. 沉管灌注桩2.1 定义沉管灌注桩是一种常用于建筑物基础工程的桩基施工技术。

它采用沉管度的方式将灌注桩沉入土壤中，然后进行注浆灌注。

2.2 施工过程2.2.1 沉箱安装2.2.2 沉管下沉2.2.3 形成孔口2.2.4 注浆灌注2.2.5 沉管的回填和振实2.3 适用场景2.3.1 适用于承受大荷载的建筑物基础2.3.2 适用于特殊土层，如软土或淤泥3. 钻孔灌注桩3.1 定义钻孔灌注桩是一种常用的桩基构造，通过在地面上钻孔并注入浆液来形成桩身。

3.2 施工过程3.2.1 钻孔施工3.2.2 钢筋安装3.2.3 混凝土灌注3.3 适用场景3.3.1 适用于桩基深度较浅的建筑物3.3.2 适用于较小荷载的建筑物4. 区别对比4.1 施工方式不同沉管灌注桩采用沉管度的方式，而钻孔灌注桩通过钻孔施工。

4.2 适用场景不同沉管灌注桩适用于承受大荷载和特殊土层的建筑物，而钻孔灌注桩适用于较小荷载和浅基础的建筑物。

4.3 施工流程不同沉管灌注桩需要进行沉管下沉和回填振实的步骤，而钻孔灌注桩只需进行钻孔、钢筋安装和灌注混凝土的步骤。

5. 结论沉管灌注桩和钻孔灌注桩是两种常见的桩基施工技术，它们在施工方式、适用场景和施工流程等方面存在较大的区别。

附件：无法律名词及注释：- 沉管度：在施工中将沉箱或沉管向下沉入地基中的过程，以达到设计要求。

- 注浆灌注：通过注入浆液，实现灌注桩的浆液充填。

--------------------------------------------------------------------沉管灌注桩和钻孔灌注桩的区别1. 引言沉管灌注桩和钻孔灌注桩是常见的桩基施工技术，但它们在施工方式和适用场景上有着明显的区别。

本文将详细介绍这两种灌注桩的区别。

灌注桩施工技术图文，要学就学这一篇！素材/筑龙路桥市政如需转载，请注明出处泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。

它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。

成孔机械有潜水钻机、冲击钻机、冲抓锥等。

泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。

一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。

钻孔灌注桩-护筒埋设见图2－18。

护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。

护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。

钻孔灌注桩-护筒埋设二、成孔1、潜水钻机成孔①潜水钻机成孔示意图潜水钻机成孔示意图如下图所示。

潜水钻机钻孔示意图1－钻头；2－潜水钻机；3－电缆；4－护筒；5－水管；6－滚轮（支点）；7－钻杆；8－电缆盘；9－5KN卷扬机；10－10KN卷扬机；11－电流电压表；12－启动开关②工作方式潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。

注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。

③排渣方式潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如下图所示。

a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。

2004浙G23钻孔灌注桩图集页眉内容目 录目 录 ..................................................................................................... 设计说明................................................................................................ 2-9 桩身配筋详图 ............................................................................................... 10 钻孔灌注桩配筋表（一） ..................................................................................... 11 钻孔灌注机配筋表《二） ..................................................................................... .. 特殊要求桩配筋示意 ......................................................................................... .. 特殊要求桩配筋编号表 ........................................................................................ 14 械身混凝土轴向抗压承载力设计值Rc 表 ....................................................................... ..图集号2004浙G23 Hi浙江省建筑标准设计图集钻孔灌注桩:杭州市城建设计研究院有限公司批准文号：建设发「2004] 298号 施行日期：2005年】月1日 图集号；2004浙G 23编制单位员贵人:编制单位技术负责人：1多以*乙 技术审定人：务彩 设计负责人：一、一般说明［、本图集帖孔潮注桩话用于工业与民用建筑（包括构筑物）的批基础’工程的环境,地质条件应对混凝土无侵仙性.2、本图集帖孔灌注桩适用于抗震设防烈度W7度的地区』3、本图集钻孔灌注桩适用于设计使用年限为50年的桩基工程.4、本图集钻孔灌注桩适用于主要承受传向受压荷就且水平荷载较小的低承台桩’当钻孔灌注桩承受较大水平荷裁、或作为抗拔桩、或用于高承台桩基础时，设计人员应结合工程实际情况，经计算分析后选用或另行设计，5、钻孔灌注桩适用于下列场地及情况：（1）粕性土，粉上，砂上、埴土、碎（砾）石土以及地质情况红杂、夹层多、风化不均、软硬变化皎大的岩层；⑵当建筑场地邻近有建筑物（御筑物）或地下管线等工程设施. 采用其它桩型将引起不良影响时：（3）设计耍求单拼承我力较大，技术经济指标和施工条件又比以它桩型优越时：（4）桩端持力层层顶标高变化较大，极的长度难于准确确定时.6、本图集所注尺寸除注明外，均以毫米＜脚）为单位。
