阴离子聚合

CH2 CH
CH2 CH CH CH2
CH2 C CH CH2 CH3
苯乙烯
丁二烯
异戊二烯
5
二、阴离子聚合的机理和动力学
1.阴离子聚合的引发体系 阴离子聚合的引发剂是电子给体(亲核试剂)，
属碱类物质（碱金属，有机金属化合物以及三级胺 等）。根据引发机理可分为电子转移引发和阴离子 引发两类。
6
（1）碱金属 Li、Na、K等碱金属原子最外层近一个价电子，
2
一、阴离子聚合的单体
烯类、羰基化合物、三元含氧杂环和含氮杂环 都有可能进行阴离子聚合，本节主要讨论烯烃的阴 离子聚合。
原则上讲，带有π—π共轭体系的单体都能进 行阴离子聚合。如果同时具有吸电子基，则更易进 行阴离子聚合。吸电子基减少双键上电子云密度， 有利于阴离子进攻，并使形成的碳阴离子的电子云 密度分散而稳定。
12
（3）其他 ROH，H2O ，R3P， R3N等中性亲核试剂中都
含有未共用电子对，能引发很活泼的单体阴离子聚 合，如硝基乙烯、偏二腈乙烯、α—氰基丙烯酸酯 等等。
CN CH2 C C O CH3
O
α—氰基丙烯酸甲酯
13
（4） 阴离子聚合引发剂与单体的匹配 阴离子聚合的单体和引发剂都具有很强的选择
31
7. 丁基锂的缔合现象和定向聚合作用 丁基锂是目前应用最广的阴离子聚合引发剂。
实践中发现若溶剂体系选择不当，丁基锂的引发活 性很低，这可能是由于丁基锂的缔合作用引起。
丁基锂在特定条件下对聚合产物具有定向作用。 （1）丁基锂的缔合现象
丁基锂在非极性溶剂如苯、甲苯、己烷中存在缔 合现象，缔合度2 ～6不等。缔合分子无引发活性。
在增长反应中，单体的加成方向受离子对的限 制，产物的立构规整性较自由基聚合强，但尚不能 控制。
16
3. 终止反应 离子聚合无双基终止。阳离子聚合主要通过链
转移终止。而阴离子聚合甚至连链转移反应都很难 发生，因此实际上不存在终止反应。增长反应中的 活性链直到单体完全消耗尽仍可保持活性，因此有 “活性聚合”的概念。
性。只有某些引发剂才能引发某些单体。 基本原则为：活性大的引发剂可引发活性活从
小至大的种单体；而引发活性小的引发剂，只能引 发活性大的单体，见图1。
14
图1 阴离子聚合引发给予单体的匹配
15
2. 增长反应 阴离子聚合的增长反应能以离子紧对、松对，
甚至自由离子的方式进行。离子对的形式取决于反 离子的性质、溶剂的极性和反应温度等。
阴离子聚合的特点：快引发，慢增长，无 终止，无转移
20
4. 聚合速率 由于阴离子聚合为活性聚合，聚合前引发剂快
速全部转变为活性中心，且活性相同。增长过成中 无再引发反应，活性中心数保持不变，无终止，因 此可写出速率方程：
Rp kp[M ][M] kp[C][M] （1）
聚合过程中阴离子活性增长种的浓度[M-]始终 保持不变，且等于引发剂浓度。如果Ri≤Rp，[M-] 将不断降低，则上式不能采用。
32
一般而言，丁基锂浓度低时，基本不存在缔合现 象。在THF等极性溶剂体系中，缔合也不重要。
例如，动力学研究表明，在苯乙烯以丁基锂为引 发剂，以苯为溶剂的阴离子聚合中，引发速率和增长 速率分别为丁基锂的1/6级和活性链浓度的1/2级，表 明丁基锂的缔合度为6，而活性链的缔合度为2 。
丁基锂的缔合现象使聚合速率显著降低。
9
（2） 有机金属化合物 这类引发剂的品种较多，主要有金属胺基化合
物、金属烷基化合物和金属烷氧基化合物等。
a. 金属胺基化合物 NaNH2和KNH2在液氨体系可呈自由阴离子形式 引发聚合，是研究得最早的阴离子引发剂。
KNH2
K + NH2
NH2 + CH2 CH
NH2 CH2 CH
这类引发剂的活性太大，聚合不易控制，故目前 已不使用。
34
容易转移给单体或其他化合物，生成单体自由基— 阴离子，并进而形成双阴离子引发聚合。因此属于 电子转移引发。
Me + CH2 CH X
Me CH2 CH X
Me CH CH2 X
Me CH CH2CH2 CH Me
X
X
7
碱金属亦可将电子转移给中间体，使中间体转 变为自由基—阴离子，然后再将活性转移给单体。 这种引发能量较低，反应速度快。如萘—钠引发体 系在四氢呋喃溶液中引发苯乙烯的聚合。
3
常见的阴离子聚合单体，例如丙烯腈，甲基丙烯 酸酯，丙烯酸酯，硝基乙烯等，分子中既有吸电子基 团，又具有π-π共轭结构 ，因此容易进行阴离子聚合。
CH2 CH C N
丙烯腈
CH2 CH O NO
硝基乙烯
CH3 CH2 C
CO O CH3
甲基丙烯酸甲酯
4
苯乙烯、丁二烯、异戊二烯等单体分子中虽无 吸电子基团，但存在π—π共轭结构 ，因此也能进 行阴离子聚合。
19
阴离子聚合需在高真空、惰性气氛或完全除水 等条件下进行，试剂和反应器都必须十分洁净。微 量杂质会使聚合终止。在无终止聚合条件下，常通 过人为加入水、醇、胺等物质使聚合终止。
由于无终止阴离子聚合的单体能被活性中心全 部反应，产物的聚合度与引发剂浓度、单体浓度有 关，可定量计算，因此也称为“化学计量聚合”。
大的溶剂中（如四氢呋喃），反离子体积越大，解
离程度越低，越易形成紧对，故 k 随反离子半径 增加而减小。
而在溶剂化能力小的二氧六环溶剂中，离子对
不易电离，也不易使反离子溶剂化，因此离子对增
长速率常数很小，同时随反离子半径大，离子对间
距增大，单体易插入，结果
k
随反离子半径增加

而增大。
29
（2）温度对增长速率常数的影响 一方面，升高温度可使离子对和自由离子的
烯，其质均和数均聚合度之比为1.06～1.12，接近单
分散性，常用作分子量测定中的标样。
25
6. 影响阴离子聚合速率的因素
（1）溶剂和反离子性质影响
溶剂和反离子性质不同，离子对的松紧程度可
以差别很大，影响到单体插入增长的速率。一般而
言，增长活性种可以处于各种状态，如共价键、紧
离子对、松离子对、自由离子等，彼此互相平衡。
聚合速率是处于平衡状态的离子对和自由离子共同
作用的结果。
M Na + M
k+
M M Na
K
K
k M + Na + M
M M + Na 26
总聚合速率是离子对 P-C+ 和自由离子 P- 聚合
速率之和：
Rp k[PC ][M] k[P ][M]
（4）
可得表观速率常数： 其中活性种总浓度：
kp

k[PC ] k[P ] [M ]
（5）
[M ] [P C ] [P ] （6）
两活性种平衡常数： 一般情况下：
K [P ][C ] [PC ]
[P ] [C ]
（7） （8）
因此可推出:
[P ] [K(P C )]1 2 （9）
阴离子聚合无终止的原因： i）活性链间相同电荷静电排斥，不可能双基终止； ii）活性链反离子为金属离子，碳—金属键解离倾向 大，不易发生反离子向活性中心的加成。 iii）如要发生向单体的转移，则要从活性链上脱去负 氢离子H－，能量很高。向反离子转移也要脱去负氢 离子，因此不易发生。
阴离子聚合不存在真正的链终止反应。
10
b. 金属烷基化合物 金属烷基化合物 RMe是目前最常用的阴离子聚合引 发剂。其活性与金属的电负性有关。金属与碳的电负性 相差越大，越容易形成离子。
各种元素的电负性如下： C(2.5)，Mg(1.2)，Li(1.0)，Na(0.9)，K(0.8)
RLi、RNa、RK都是引发活性很大的引发剂， 其中以RLi最为常用，如丁基锂。
Mg 的电负性较大，R2Mg 不能直接引发阴离子聚合。 但制备成格利雅试剂 MgRX 后，Mg—C键的极性增加， 也能引发活性较大的单体聚合，如丙烯腈、硝基乙烯等。
11
Hale Waihona Puke c. 金属烷氧基化合物 甲醇钠和甲醇钾是碱金属烷氧基化合物的代表，活性 较低，无法引发共轭烯烃和丙烯酸酯类聚合，多用于高 活性环氧烷烃（如环氧乙烷、环氧丙烷等）的开环聚合。
阴离子聚合
阴离子聚合（Anionic polymerization）

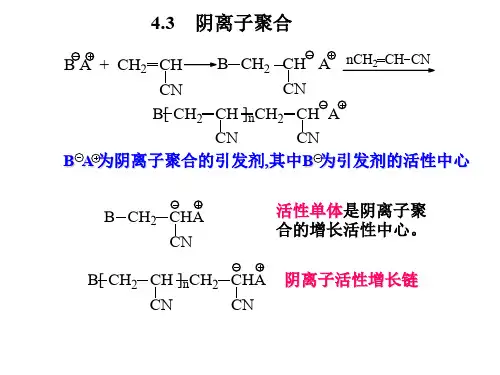

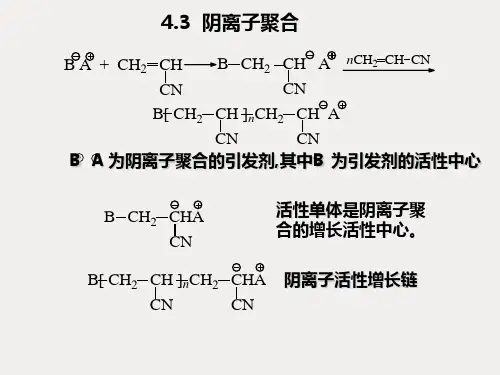

阴离子聚合反应的通式可表示如下：
A B M BM A M M n
其中 B－ 为阴离子活性中心，A+ 为反离子，一 般为金属离子。
与阳离子聚合不同，阴离子聚合中，活性中心 可以是自由离子、离子对，甚至是处于缔合状态的 阴离子。
27
代入式（5），得
Rp [M][PC ]

k

K1 2 k [PC ]1 2
（10）
在多数情况下，离子对解离程度很低，即
[M ] [P C ]
则式(10)可改写为：
kp

k

K1 2 k [M ]1 2
（11）
28
通常
k
比

k 大102～103倍。在溶剂化能力较
成活性中心；链增长同时开始，每条链的增长几率 相等；无链转移和终止反应；解聚可以忽略。则转 化率 100% 时，所有单体全部平均分配到每个活性 端基上，因此活性聚合物的聚合度就等于单体浓度 [M]与活性链浓度[M-]/n之比。
23
即产物的聚合度可通过引发剂浓度和单体浓度
定量计算。
[M] n[M] X n [M ]/n [C]
17
1956年，Swarc 采用萘钠引发体系，以THF为 溶剂进行苯乙烯阴离子聚合，首次发现并提出了活 性聚合的概念。
