重力谷糙分离机的工作原理

-、工作原理MGCZ100系列重力谷糙分离机，是利用稻谷与糙米的比重、粒度、磨擦系数等方面的物理特性差异，在具有横向往复摇动分离板的作用下，谷糙混合物逐渐产生自动分级，使比重大而粒度小的糙米下沉，又籍双向倾斜的凸点分离板运送作用，使糙米斜向上移动分离板上方流出；而比重小、粒度大的稻谷则浮于糙米上层，斜向下滑到分离的下方流出，从而达到依质分离的结果。

二、工艺流程►回碧谷谷糙混合物一谷糙分离机一►回本机—►净糙三、规格及技术参数四、主要结构MGCZ100型系列重力谷糙分离机由进料匀料装置、分料装置、分离箱体、出料装置、支承调节机构、偏心传动机构、弹簧缓冲装置、机座等八大部件组成，如图1所示：（一）进料匀料装置：设有均料淌板、大杂筛网、匀料送料板、可调刮料板。

谷糙混合物由进料口流入，经均料淌板匀料后进入大杂筛网除去大杂；然后到达匀料送料板，在往前送料途中，由可调刮料板将物料进一步刮匀，再送往分料装置。

（二）分料装置：由六〜十二个料槽构成，上接进料匀料装置，下接分离箱体中的六〜十二层分离筛板，通过调节分料装置上的隔板，使各层分离板上的物料流量均匀。

（三）分离箱体：由墙板、立柱、出口加强框、分离层、支承架、撑杆架和盖板，用螺栓逐层叠加构成一整体，支承于支承调节机构上，使各层分离板运动一致，如图2所示：（四）出料装置：联接于分离箱体出口端，内设分级调料板和翻板，移动调节灵活，可以方便地控制分离质量。

（五）支承调节机构：由两组支承杆、支承轴和偏心升降机构组成。

上与支承架，下与机座连接，构成平行四边形，左右对称使分离箱体运动平稳一致。

偏心升降机构能灵活调节分离箱体的横向倾角（14°〜18°）,适应工艺效果的需要，如图3所示：（六）偏心传动机构：由主轴、偏心套、牵伸杆、牵伸轴、大小轴承座、平衡轮、平衡皮带轮等组成。

小轴承座与支承架连接，大轴承座与机座连接，由电动机传动平衡皮带轮，实现分离箱体横向往复运动, 如图4所示：（七）弹簧缓冲装置：由拉簧支架、拉簧拉条、拉簧等组成，对运动的分离箱体起缓冲保护作用。

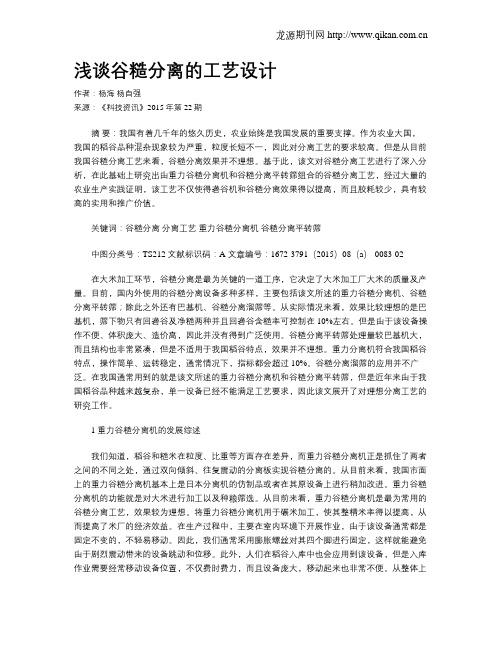

浅谈谷糙分离的工艺设计作者：杨海杨自强来源：《科技资讯》2015年第22期摘要：我国有着几千年的悠久历史，农业始终是我国发展的重要支撑。

作为农业大国，我国的稻谷品种混杂现象较为严重，粒度长短不一，因此对分离工艺的要求较高。

但是从目前我国谷糙分离工艺来看，谷糙分离效果并不理想。

基于此，该文对谷糙分离工艺进行了深入分析，在此基础上研究出由重力谷糙分离机和谷糙分离平转筛组合的谷糙分离工艺，经过大量的农业生产实践证明，该工艺不仅使得砻谷机和谷糙分离效果得以提高，而且胶耗较少，具有较高的实用和推广价值。

关键词：谷糙分离分离工艺重力谷糙分离机谷糙分离平转筛中图分类号：TS212 文献标识码：A 文章编号：1672-3791（2015）08（a）-0083-02在大米加工环节，谷糙分离是最为关键的一道工序，它决定了大米加工厂大米的质量及产量。

目前，国内外使用的谷糙分离设备多种多样，主要包括该文所述的重力谷糙分离机、谷糙分离平转筛；除此之外还有巴基机、谷糙分离溜筛等。

从实际情况来看，效果比较理想的是巴基机，筛下物只有回砻谷及净糙两种并且回砻谷含糙率可控制在10%左右。

但是由于该设备操作不便、体积庞大、造价高，因此并没有得到广泛使用。

谷糙分离平转筛处理量较巴基机大，而且结构也非常紧凑，但是不适用于我国稻谷特点，效果并不理想。

重力分离机符合我国稻谷特点，操作简单、运转稳定，通常情况下，指标都会超过10%。

谷糙分离溜筛的应用并不广泛。

在我国通常用到的就是该文所述的重力谷糙分离机和谷糙分离平转筛，但是近年来由于我国稻谷品种越来越复杂，单一设备已经不能满足工艺要求，因此该文展开了对理想分离工艺的研究工作。

1 重力谷糙分离机的发展综述我们知道，稻谷和糙米在粒度、比重等方面存在差异，而重力谷糙分离机正是抓住了两者之间的不同之处，通过双向倾斜、往复震动的分离板实现谷糙分离的。

从目前来看，我国市面上的重力谷糙分离机基本上是日本分离机的仿制品或者在其原设备上进行稍加改进。

一、工作原理MGCZ100系列重力谷糙分离机，是利用稻谷与糙米的比重、粒度、磨擦系数等方面的物理特性差异，在具有横向往复摇动分离板的作用下，谷糙混合物逐渐产生自动分级，使比重大而粒度小的糙米下沉，又籍双向倾斜的凸点分离板运送作用,使糙米斜向上移动分离板上方流出；而比重小、粒度大的稻谷则浮于糙米上层，斜向下滑到分离的下方流出，从而达到依质分离的结果。

二、工艺流程回砻谷谷糙混合物谷糙分离机回本机净糙三、规格及技术参数四、主要结构MGCZ100型系列重力谷糙分离机由进料匀料装置、分料装置、分离箱体、出料装置、支承调节机构、偏心传动机构、弹簧缓冲装置、机座等八大部件组成，如图1所示：（一）进料匀料装置：设有均料淌板、大杂筛网、匀料送料板、可调刮料板。

谷糙混合物由进料口流入，经均料淌板匀料后进入大杂筛网除去大杂；然后到达匀料送料板，在往前送料途中，由可调刮料板将物料进一步刮匀，再送往分料装置。

（二）分料装置：由六～十二个料槽构成，上接进料匀料装置，下接分离箱体中的六～十二层分离筛板，通过调节分料装置上的隔板，使各层分离板上的物料流量均匀。

（三）分离箱体：由墙板、立柱、出口加强框、分离层、支承架、撑杆架和盖板，用螺栓逐层叠加构成一整体，支承于支承调节机构上，使各层分离板运动一致，如图2所示：（四）出料装置：联接于分离箱体出口端，内设分级调料板和翻板，移动调节灵活，可以方便地控制分离质量。

（五）支承调节机构：由两组支承杆、支承轴和偏心升降机构组成。

上与支承架，下与机座连接，构成平行四边形，左右对称使分离箱体运动平稳一致。

偏心升降机构能灵活调节分离箱体的横向倾角（14°～18°），适应工艺效果的需要，如图3所示：（六）偏心传动机构：由主轴、偏心套、牵伸杆、牵伸轴、大小轴承座、平衡轮、平衡皮带轮等组成。

小轴承座与支承架连接，大轴承座与机座连接，由电动机传动平衡皮带轮，实现分离箱体横向往复运动，如图4所示：（七）弹簧缓冲装置：由拉簧支架、拉簧拉条、拉簧等组成，对运动的分离箱体起缓冲保护作用。

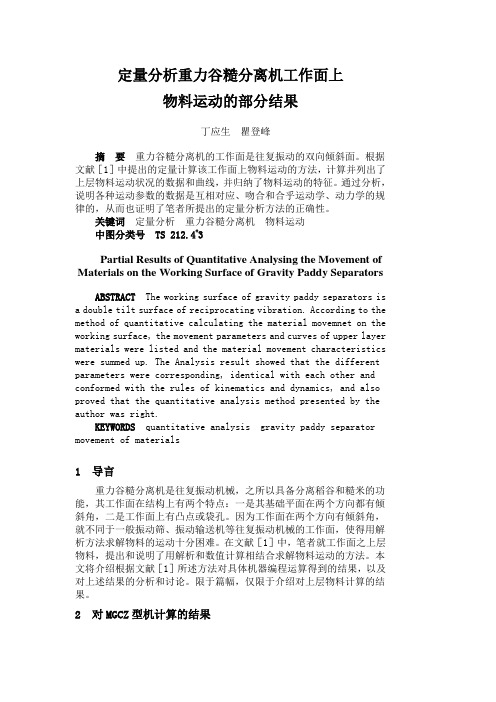

定量分析重力谷糙分离机工作面上物料运动的部分结果丁应生瞿登峰摘要重力谷糙分离机的工作面是往复振动的双向倾斜面。

根据文献［1］中提出的定量计算该工作面上物料运动的方法，计算并列出了上层物料运动状况的数据和曲线，并归纳了物料运动的特征。

通过分析，说明各种运动参数的数据是互相对应、吻合和合乎运动学、动力学的规律的，从而也证明了笔者所提出的定量分析方法的正确性。

关键词定量分析重力谷糙分离机物料运动中图分类号TS 212.4+3Partial Results of Quantitative Analysing the Movement of Materials on the Working Surface of Gravity Paddy SeparatorsABSTRACT The working surface of gravity paddy separators is a double tilt surface of reciprocating vibration. According to the method of quantitative calculating the material movemnet on the working surface, the movement parameters and curves of upper layer materials were listed and the material movement characteristics were summed up. The Analysis result showed that the different parameters were corresponding, identical with each other and conformed with the rules of kinematics and dynamics, and also proved that the quantitative analysis method presented by the author was right.KEYWORDS quantitative analysis gravity paddy separator movement of materials1 导言重力谷糙分离机是往复振动机械，之所以具备分离稻谷和糙米的功能，其工作面在结构上有两个特点：一是其基础平面在两个方向都有倾斜角，二是工作面上有凸点或袋孔。

谷糙分离机操作规程谷糙分离机是一种用于将谷物和糙米分离的机械设备，下面是关于谷糙分离机操作规程的详细说明，共计2000字。

第一章总则第一条为规范谷糙分离机的操作，确保生产安全和产品质量，制定本操作规程。

第二条本操作规程适用于谷糙分离机的操作和维护人员。

第三条谷糙分离机的操作人员必须熟悉本操作规程，并按照规定进行操作。

第四条谷糙分离机的操作人员必须具备相关的操作技能和安全意识，严禁无资质人员操作。

第五条谷糙分离机的操作人员必须经过岗前培训，并经过考试合格方可上岗。

第二章岗位职责第一条谷糙分离机操作人员的岗位职责包括谷糙分离机的日常操作、设备检查、故障排除和维护保养等工作。

第二条谷糙分离机操作人员必须按照操作规程的要求进行操作，确保设备正常运转，并对设备进行必要的维护保养。

第三条谷糙分离机操作人员必须配合相关人员进行设备的巡检、维修和保养等工作。

第三章设备操作第一条开机前准备1. 检查谷糙分离机的电源和控制系统是否正常。

2. 检查谷糙分离机的各个部件是否完好，如皮带、输料管道、筛网等。

3. 清理分离机的工作区域，确保周围环境整洁。

第二条设备启动1. 打开谷糙分离机的电源开关。

2. 检查并调整分离机的旋转速度，确保设备的运行平稳。

3. 检查设备的输料管道是否畅通，预热设备。

4. 将要分离的谷物投入到设备的喂料口，保持谷物的均匀供给。

5. 监控设备的运行状态，及时调整设备的参数，确保分离效果符合要求。

第三条设备停机1. 停止供料后，将设备的转速调低，以待设备停稳。

2. 关闭谷糙分离机的电源开关，切断电源。

3. 清理设备内部和外部的残余物，清洁设备。

第四章设备维护保养第一条定期保养1. 根据设备的使用情况，制定设备的定期保养计划。

2. 对设备进行定期的润滑、清洁和检查等工作。

第二条故障排除1. 当设备出现故障时，操作人员应及时停机，并对故障进行判断。

2. 对简单故障可以由操作人员自行排除，复杂故障需由维修人员进行修复。

比重去石机是一种利用颗粒物料(稻谷、糙米、大米、麦子等)与矿物质(主要为并肩石等)的密度及悬浮速度的不同, 并借助机械风力以及以一定轨迹作往复运动的筛面将矿物质从颗粒物料中分离出来的除杂设备。

它是由进料吸风装置、存料斗、吸风罩、筛体、偏心传动、摇动机构、机架等部分组成。

其工作原理是：根据砂石与稻谷的比重及悬浮速度不同的特性，利用具有一定运动特性的倾斜筛面和通过筛面鱼鳞孔的风力而使谷石分离（吸式去石机还需要较大的风量）。

当物料由进料斗流至筛面中段时，便立即受到自上而下的倾斜气流和筛面机械运动的综合作用，使密度较大的砂石经自动分级后沉到物料下层与筛面接触；密度较小，表面较毛的稻谷则在上层，并处于流化状态。

随着进料口不断的下料，处在筛面上层的稻谷由于重力的作用以及进口物料的拥挤，便沿着筛面的倾斜方向而下滑直至排出机外。

下沉的砂石，则在筛体运动特性的限制下，加之风力和筛孔突边的综合作用，而难以下滑，只有随着筛体的运动而逐步滑向出石口。

以上就是漯河市万宜粮食机械有限公司提供的全部内容，如有不清楚的或者是想购买该机器，可致电咨询。

比重谷糙分离机原理
比重谷糙分离机是一种常用的固液分离设备，其原理是利用物料在离心力作用下的不同比重和颗粒大小差异，将固体和液体分离。

下面将详细介绍比重谷糙分离机的原理。

一、离心力作用下的物料分离
比重谷糙分离机利用离心力作用下物料的不同比重和颗粒大小差异，将物料分离成固体和液体两部分。

在离心机内，物料随着离心机高速旋转，离心力作用下，比重大的固体颗粒向离心机壁移动，形成固体层；而比重小的液体则向离心机中心移动，形成液体层。

通过调整离心机的转速和倾角，可以控制固液分离的效果。

二、谷糙分离机的筛分作用
比重谷糙分离机还利用谷糙分离机的筛分作用，将物料分离成不同颗粒大小的固体和液体。

在离心机内，物料通过离心力作用下，进入筛分区域，筛分区域内设有谷糙，谷糙的大小和形状可以根据物料的特性进行调整。

当物料通过谷糙时，颗粒大小大于谷糙的颗粒会被分离出来，形成固体层；而颗粒大小小于谷糙的颗粒则会通过谷糙，形成液体层。

通过调整谷糙的大小和形状，可以控制固液分离的效果。

三、比重谷糙分离机的应用
比重谷糙分离机广泛应用于化工、制药、食品、环保等行业中，用于固液分离、液液分离、固液液三相分离等工艺。

比重谷糙分离机具有分离效率高、操作简单、维护方便等优点，被广泛应用于各种工业生产中。

总之，比重谷糙分离机是一种常用的固液分离设备，其原理是利用离心力作用下物料的不同比重和颗粒大小差异，将物料分离成固体和液体两部分。

比重谷糙分离机具有分离效率高、操作简单、维护方便等优点，被广泛应用于各种工业生产中。
