2021年中考物理专题复习：电压、电阻 专项练习题(含答案解析)

2021中考物理专题训练-电压和电阻一、选择题1. 电阻的单位是为了纪念下列哪位物理学家而命名的()2. 如实物图所示，以下判断正确的是()A. 灯L1与灯L2并联，电压表测灯L1两端的电压B. 灯L1与灯L2并联，电压表测灯L2两端的电压C. 灯L1与灯L2串联，电压表测灯L1两端的电压D. 灯L1与灯L2串联，电压表测灯L2两端的电压3. 如图甲所示的电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为 ()A.8 V 2 VB.10 V 2 VC.2 V8 VD.2 V10 V4. 随着科学技术的迅猛发展，智能电压力锅已普遍进入我们的家庭，如图是市售的一种智能电压力锅，它的智能化主要体现在：当锅内压强过大或温度过高时，发热器R都会停止工作．压强过大时开关S1自动断开，温度过高时开关S2自动断开．下列四幅图中，能正确表示这一智能化的是()5. 如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑杆相连,滑杆可绕固定轴O转动,另一端固定着一个浮子。

下列说法正确的是()A．油量变少,电流表示数不变B．油量越少,电流表示数越大C．油量越多,电流表示数越小D．油量越多,电流表示数越大6. 如图所示电路，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是()A．V1示数为6 VB．V1示数大于6 VC．V示数小于6 VD．V示数大于6 V7. 一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻()A．大于RB．等于RC．小于RD．条件不足，无法判断8. 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是()A. 灯L1开路B. 灯L1短路C. 灯L2开路D. 灯L2短路二、填空题9. 滑动变阻器滑片上有一个铭牌,铭牌上面标有电流值和电阻值,如图所示,其中“50 Ω”表示___________________________________________________；“1.2 A”表示________________ _________________________________。

专题13电路、电流、电压、电阻第2期一、单选题1．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【详解】A．电流的单位是安培，故A不符合题意；B．电阻的单位是欧姆，故B符合题意；C．电功率的单位是瓦特，故C不符合题意；D．功的单位是焦耳，故D不符合题意。

故选B。

2．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（）A．塑料管B．陶瓷球C．橡胶垫D．保险丝【答案】D【详解】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；B．陶瓷球不容易导电，是绝缘体，B不符合题意；C．橡胶垫不容易导电，是绝缘体，C不符合题意；D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D符合题意。

故选D。

3．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）A．B．C．D．【答案】C【详解】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。

A．电动机和灯泡是串联，故A不符合题意；B．灯泡不能独立工作，故B不符合题意；C．电动机和灯泡时并联，且安全，故C符合题意；D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。

故选C。

4．（2021·江苏苏州市·中考真题）下列说法中正确的是（）A．汤姆生发现了电子，说明原子是可分的B．用手捏面包，面包的体积变小了，说明分子间有空隙C．摩擦起电使物体产生了电子，带上了正负两种电荷D．超导体的导电性能介于导体和绝缘体之间【答案】A【详解】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故A正确；B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说明分子间有空隙，故B错误；C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，故D错误。

专题16 电压电阻【2022年】一、单选题1．（2022·四川自贡）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）A．油位越高，流过R的电流越大B．R、R0在电路中是并联的C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的【答案】C【解析】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据UIR可知，电路中的电流越小，即通过R的电流越小，故A错误；B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R、R0在电路中电路中是串联的，故B错误；C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。

故选C。

2．（2022·四川内江）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）A．B．C．D．【答案】C【解析】A．滑片向左移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器连入电路的电阻变小，故A不符合题意；B．滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故B不符合题意；C．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故C符合题意；D．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D不符合题意。

故选C。

3．（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（ ）导体代号长度m 横截面积/mm2材料① 1.0 0.2 锰铜② 1.0 0.4 锰铜③0.5 0.4 锰铜④ 1.0 0.4 镍铬合金A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④【答案】D【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、故选D。

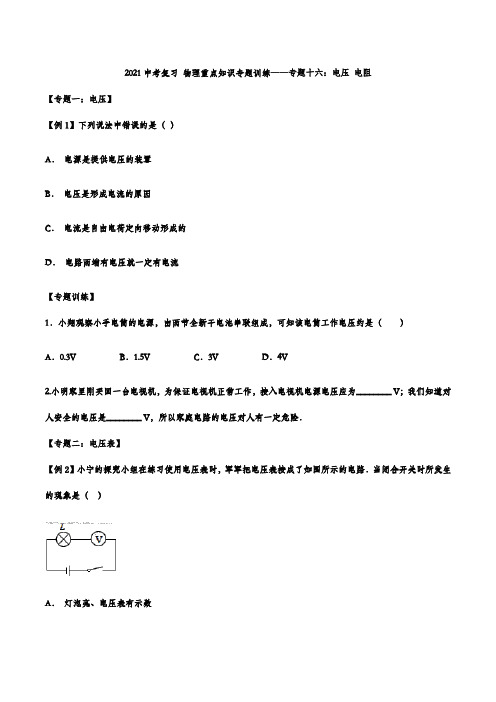

2021中考复习物理重点知识专题训练——专题十六：电压电阻【专题一：电压】【例1】下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流【专题训练】1．小翔观察小手电筒的电源，由两节全新干电池串联组成，可知该电筒工作电压约是（）A．0.3V B．1.5V C．3V D．4V2.小明家里刚买回一台电视机，为保证电视机正常工作，接入电视机电源电压应为________ V；我们知道对人安全的电压是________ V，所以家庭电路的电压对人有一定危险．【专题二：电压表】【例2】小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数【专题训练】1.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）2.如图，试设计一个电路，两个灯泡串联，用电流表测量通过灯泡L1的电流，用电压表测灯泡L1两端的电压，并在右侧的方框内画出相应的电路图。

3.如图所求伏特表的示数是________；如果改用另一量程，指针的位置不变，那么伏特表的示数是________伏特．【专题三：串并联电路电压的特点】【例3】以下是茗茗对串联电路中电压规律进行的实验探究．[猜想与假设]串联电路两端的电压等于各用电器两端电压之和．[设计与实验]①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，茗茗为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；④测出AC间的电压．[交流与评估]（1）在串联电路中，开关可以控制所有用电器，开关位置的改变______ （选填“影响”或“不影响”）它对用电器的控制．（2）茗茗______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为______ ．（3）茗茗测出AB、BC、AC间的电压并记录在下表中．分析茗茗的实验数据可以得出的结论是：串联电路两端的电压______ （选填“等于”或“不等于”）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是：______ ．【专题训练】1.用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡．（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到申联电路的电压特点是________（用公式写出）．（3）进行多次实验的主要目的是________（填“寻找普遍规律”或“减小实验误差”）．2.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？【专题四：电阻】【例4】某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路．实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝的大小．现有几根康铜合金丝和镍铬合金丝，其规格如表所示：（1）在探究导体电阻与导体长度之间的定量关系时，他们将编号为______ 两根金属丝对应接入电路1和2的位置，当发现电压表示数U1：U2接近______ 时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．（2）在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与______ 之间的定量关系．（3）在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系．利用图乙他的实验方法显然不合理，请说明理由______ ．（4）小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铅笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学利用图乙一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．实验过程：①将H型铅笔芯接入电路MN间，闭合开关，测量并记录通过它的电流．②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐升高，每隔10s测量并记录通过它的电流；③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．下表是小刚他们记录的实验数据：分析表中数据可以初步得出：铅笔芯的电阻随温度的升高而______ ，你认为小刚他们的实验存在什么不足，写出其中一条：______ ．【专题训练】1. 小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A．导体的材料B．导体的长度C．导体的横截面积为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍洛合金丝，④是锰铜丝（1）连接电路时，开关应处于________ 状态，在M、N之间分别接上不同的导体，闭合开关后通过观察________ 来比较导体电阻的大小．（2）为验证猜想B，应选用编号为________（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟________ 有关（4）小芳同学想进一步测出②的电阻大小，把②接在M、N的同时并联上电压表测出其两端的电压为1V，电流表的示数如图乙所示，此读数为________ A，则②的电阻为________ Ω2.为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻。

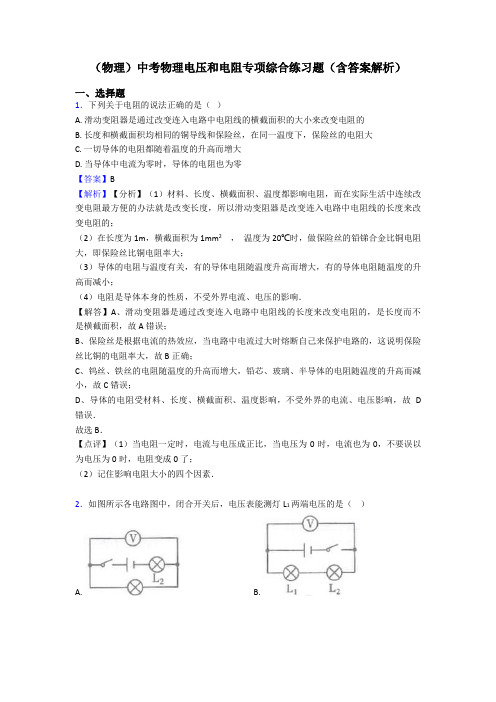

（物理）中考物理电压和电阻专项综合练习题（含答案解析）一、选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

中考物理总复习《电压、电阻》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。

过一会儿，两灯都不发光。

电流表示数为零，电压表示数为电源电压，可能发生的故障是（）A．L l灯丝断了B．L1短路C．L2灯丝断了D．L2短路2．如图所示电路中，开关闭合，◯中可能是电流表或电灯，电灯能正常工作，下列说法正确的是（）A．A和B为电流表，C为电灯B．B和C为电灯，A为电流表C．A和C为电灯，B为电流表D．以上答案均有可能3．科技先行，“智”无止境，在杭州亚运会上的“黑科技”体现我国科技的进步与发展。

下列相关的说法错误的是（）A．图甲中运动员点燃亚运圣火：通过热传递使燃料温度达到着火点B．图乙中移动摄像机器人锂电池放电时能量转化：电能→化学能C．图丙中机器狗搬运铁饼：智能机器狗中的芯片材料为半导体D．图丁中“数字烟花”：同时发光的小彩灯不一定是串联的4．如图所示的电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，灯熄灭，且只有一只电表示数变大，若灯和电阻只有一处发生故障，则A．电压表示数变大，电阻R一定断路B．电压表示数变大，小灯L可能断路C．电流表示数变大，小灯L可能断路D．电流表示数变大，电阻R可能短路5．在如图所示的电路中，电源电压保持不变．闭合电键S，向右移动滑动变阻器滑片P的过程中A．电压表V的示数将变大B．电流表A2的示数将变小C．电压表V示数与电流表A示数的乘积将不变D．电流表A示数的变化量与电流表A1示数的变化量的比值将不变6．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法中正确的是（）A．当导体两端的电压或通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来二倍时，它的电阻增大为原来二倍C．电阻是导体本身的一种性质，所以温度无论如何变化，它的电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关7．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线处不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了8．如图所示的电路图中电表的使用正确的是（）A．B．C．D．9．10月24日小鹏汇天第六代飞行汽车发布，车重约2吨，可乘坐2人，在飞行系统折叠收纳状态下，跟一辆普通的纯电动汽车相当，飞行汽车可以用家用电“慢充”，也可在专用高压直流充电桩上“快充”，小鹏飞行汽车“快充”的电压可能为（）A．1.5V B．220V C．5V D．380V10．小明同学用如图所示的电路做实验时，发现电路出现了故障。

专题13 电流电压电阻1、（2021·四川乐山·T1）下列四位物理学家中，其名字被用作电流单位的是A.牛顿B.瓦特C.伏特D.安培2、（2021·四川泸州·T3）我们已学习了多种物理方法，下列探究实验涉及的方法中，其中一个与其余不同的是（）A．探究磁场中通电导体受力方向与电流方向的关系B．探究通过导体中电流大小与其电阻大小的关系C．探究导体电阻的大小与导体长度的关系D．探究串联电路的等效电阻与各串联电阻间的关系3、（2021·浙江丽水·T5）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。

铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。

若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。

下列电路能述现象的是（）A．B．C．D．4、（2021·浙江金华·T4）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。

现由于某种原因指示灯断路不亮，但发热体依然能正常工作。

则下列电路连接方式符合要求的是（）A．B．C．D．5、（2021·浙江省嘉兴卷·T7）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。

下列分析正确的是（）A．塑料丝与塑料管带异种电荷后吸附在一起B．塑料丝间带同种电荷相互排斥而呈章鱼状C．塑料管经毛皮摩擦得到电子后带正电D．塑料管得到的电子数等于毛皮两次失去的电子总数6、（2021·重庆市B卷·T6）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（）A．B．C．D．7、（2021·江苏连云港·T8）如图所示是一种自动测定油箱内油面高度的装置。

2021年中考物理实验专项复习——电压与电阻实验专题考点一：探究串并联电路中电压的规律1．（2021绥化模拟）在“探究串联电路电压的特点”实验中，某同学设计了如图所示的电路图，请你回答下列问题：（1）已知图乙所示是电压表测量灯泡L1两端的电压的实物连接图，请你尝试只改动一根导线就能实现电压表测量AC两端电压，在需要改动的导线上打“ד，并画出正确的连线。

实验中应选择规格（相同/不同）的小灯泡。

若连接电路前，他发现电压表指针如图丙所示，接下来他要对电压表进行的操作是。

（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是（填出一种即可）。

（3）该同学分别测出AB、BC、AC间的电压并记录在如表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

该实验的不足之处是。

（4）为使结论更具有普遍性，实验中，不断拆接电路更换灯泡很麻烦，其实只需要将电路中的一个灯泡换为就可以解决这一问题。

2. （2021郑州外国语中学模拟）小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。

（1）请用笔画线代替导线，连接实验电路_______。

要求：L1和L2串联，电压表测量两灯串联后的总电压。

（2）连接电路时，开关应_______。

实验时，灯L1和灯L2的规格应___________。

（填“相同”或“不相同”）（3）小刚用电压表测量L l两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是___________。

（4）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。

小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是_________；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是___________。

（5）他们排除故障后继续实验，得出了下表所示的一组数据。

2021年中考物理真题全国精选及解析：电压与电阻1. （2021武汉）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a 、b 、c 、d 四根合金丝，长度关系为L a =L b =12c L =12d L ，横截面积关系为S a =S b =S c =12d S ，其中a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝。

将导线P 、Q 分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）A. 选用a 和b 进行实验，可以探究导体电阻跟导体材料的关系B. 选用c 和d 进行实验，可以探究导体电阻跟导体长度的关系C. 选用a 和c 进行实验，可以探究导体电阻跟横截面积的关系D. 选用b 和d 进行实验，可以探究导体电阻跟导体材料的关系 【答案】A【解析】a 、b 、c 、d 四根合金丝，a 、c 、d 均为镍铬合金丝，b 为锰铜合金丝，长度关系为1122a b c d L L L L === 横截面积关系为12a b c d S S S S ===A ．选用a 和b 进行实验，a 和b 长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A 正确；B ．选用c 和d 进行实验，c 和d 长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B 错误；C ．选用a 和c 进行实验，a 和c 长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。

故选A。

2. （2021安徽）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A. R1短路B. R2短路C. R1断路D. R2断路【答案】A【解析】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。

2021年中考物理一轮单元复习电压电阻1.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的( )A.电流B.电压C.电阻D.电能2.如图(a)所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图(b)所示的位置上，则V2表的示数()A.一定为0.4伏B.一定为2伏C.可能为9.2伏D.可能为6.8伏3.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )A. B.C. D.4.如图所示的电路中，当开关S闭合时，电压表是测量( )A.L1灯两端的电压B.L2灯两端的电压C.电源电压D.L2灯和电源电压两端电压5.电阻是导体对电流的阻碍作用，所以( )A.有电流通过导体就有电阻，没有电流通过导体就没有电阻B.通过导体的电流逐渐增大，则导体的电阻也逐渐增大C.导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D.导体的电阻只与导体的长度和横截面积有关6.如图所示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是( )A.通过a点的电流等于通过c点的电流B.通过a点的电流大于通过c点的电流C.电压表测的是c点的电压D.电压表测的是电源电压7.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是( )A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表8.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是( )A.①是电压表，②是电压表，③是电流表B.①是电压表，②是电流表，③是电压表C.①是电流表，②是电压表，③是电流表D.①是电流表，②是电流表，③是电压表9.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是( )A.导线较粗的电阻大B.若它们粗细相同，则导线较长的电阻大C.导线较细的电阻大D.若它们长度相同，则导线较粗的电阻大10.关于电阻，下列说法中正确的是( )A.绝缘体不容易导电，是因为它们没有电阻B.导体和绝缘体的电阻大小只跟材料有关C.将一根铜导线均匀拉长后，其电阻变大D.铜导线的电阻一定比铝导线的电阻小11.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是( )A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线12.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则( )A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数13.用电压表测电压时，让电压表与被测用电器______联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的______测量值.14.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动.15.如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元.16.某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中.表一：铜丝表二：康铜丝(1)分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻______.(2)分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下，______.(3)分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下，______.17.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V0.5A”和“3.8V0.5A “；电压表一个；导线若干.(1)蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是______V.(2)蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点.这样做______(选填“能”或“不能”)测量L2两端的电压，原因是______.(3)测量AC间的电压UAC时，电压表量程应选用______.(4)为了方便进行多次实验，还必须添加的一种器材是______，其作用是______18.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？19.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：(1)灯泡L1两端的电压.(2)灯泡L2两端的电压.20.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A.试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.答案为：B解析：据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用2.答案为：C解析：根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和.由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；②如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V.所以电压表V2的示数为9.2V或0.4V.3.答案为：D解析：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意.B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意.C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意.D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意.4.答案为：B解析：电压表侧电压时，应当并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压；5.答案为：C解析：导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关.6.答案为：A解析：A、因为串联电路电流处处相等，故通过a点的电流等于通过c点的电流，故A正确；B、通过a点的电流应等于通过c点的电流，故B错误；C、电压表与灯泡L2并联，测的是灯泡L2两端的电压，故C错误；D、电压表与灯泡L2并联，测的是灯泡L2两端的电压；不是测电源电压，故D错误.7.答案为：B解析：电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联.因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路.8.答案为：C解析：在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表.9.答案为：B解析：电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确.在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确.在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误.10.答案为：C解析：A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误.11.答案为：C解析：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路.故A、B、D不正确，C正确.12.答案为：A解析：(1)由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压.故V示数等于V1示数，等于V2示数，故A正确、B错误；(2)由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误.13.答案为：并；最大.解析：电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值.14.答案为：右解析：由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动.15.答案为：1123.2，2246.4.解析：水表的示数：1×1000m3+1×100m3+2×10m3+3×1m3+2×0.1m3=1123.2m3；由得：m=ρV，水的质量：m水=ρ水V水=1.0×103kg/m3×1123.2m3=1.1232×106kg=1.1232×103t，应付水费=2元/t×1.1232×103t=2246.4元.16.答案为：(1)越小；(2)导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；(3)导体的材料和横截面积相同时，导体的电阻与长度成正比.解析：影响电阻大小的因素是材料、长度、横截面积，根据控制变量法，要研究其中一个因素与电阻的关系，就必控制其他两个相同，分析表一、表二数据结合控制变量法得到答案.①从表中数据可知，1与4、或2与6或7与8的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小；②根据实验序号1与8或4与7或5与9可知，这几组导线的横截面积和长度相同，材料不同，电阻不同.可以得出的结论是：常温下，导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；③根据实验序号1与2与3可知，1与2横截面积、材料相同，2是1长度的2倍，2的电阻是1的2倍，2与3横截面积、材料、长度相同，电阻相同，可得出的结论是：常温下导体的材料和横截面积相同时，导体的电阻与长度成正比.17.答案为：(1)2.4；(2)不能；电压表正负接线柱接反；(3)0～15V；(4)滑动变阻器；改变电路中的电流(电压).解析：(1)电压表的量程为0～3V，分度值为0.1V，示数为2.4V；(2)只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压；(3)AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程；(4)为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压.18.答案为：解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压.则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3VU2=4VU3=5V.答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V.解析：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压.19.答案为：解：(1)电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；(2)L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：(1)灯泡L1两端的电压为1V；(2)灯泡L2两端的电压为2V；解析：由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.20.答案为：解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A.答：通过L1的电流为0.1A，L2两端的电压为6V.解析：由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流.根据并联电路电流特点可知L2两端的电压.根据并联电路电流的特点求出通过L1的电流.。
