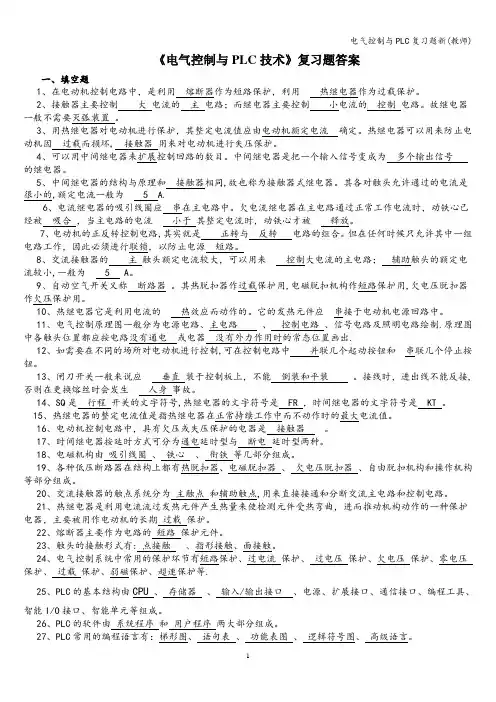

电气控制与PLC复习题与答案

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

63、当电路正常工作时,熔断器熔体允许长期通过1。

2倍的额定电流而不熔断。

当电路发生短路或流过超过1.2额定电流时，熔体熔断切断电路.64、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短_.65、当接触器线圈得电时,使接触器常开触点闭合、常闭触点断开.66、电流继电器分为过电流继电器和欠电流继电器两种,它的线圈一般应串在测量电路中。

67、接触器依靠自身辅助触头而使线圈保持通电的现象称为自锁，可以起到欠电压保护和失电压保护作用。

68、三相异步电动机在起动时由于某种原因，定子的一相绕组断路，电动机不能（能或不能）起动，如果电动机在运行过程中其一相断开，则电动机能_(能或不能）继续运行。

69、说明下列指令的意义LDN：动断触点和起始母线连接 AN ：单个动断触点与前面的触点（电路块）串联OLD ：“串联电路块"并联 O :单个动合触点与上面的触点（电路块）并联OUT：线圈驱动 LPS：进栈 LRD:读栈 LPP ：出栈70、采用S7-200系列PLC的定时器定时1S时,如选用定时器T33，PT值应设为 100 ；如选用定时器T3 7，PT值应设为 10 .71、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器.72、反接制动控制中在电动机转速快接近零时由速度继电器来控制切断三相电源,以免电机反转。

二、选择题1、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能2、熔断器作为短路保护的电器,它是（ B )于被保护电路中的。

A、并接B、串接C、串接或并接都可以3、判断交流或直流接触器的依据是：（ B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流4、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点5、分析电气原理图的基本原则是：( C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析控制电路D、先分析控制电路、后分析主电路6、自动空气开关的电气符号是：（ B ）A、SBB、QFC、FRD、FU7、下列对PLC软继电器的描述,正确的是：( A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、O指令的作用是:( D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接9、由于电弧的存在，将导致（ B ).A、电路的分断时间缩短B、电路的分断时间加长C、电路的分断时间不变D、分断能力不变10、在控制线路中，如果两个动合触点串联,则它们是(B ）关系。

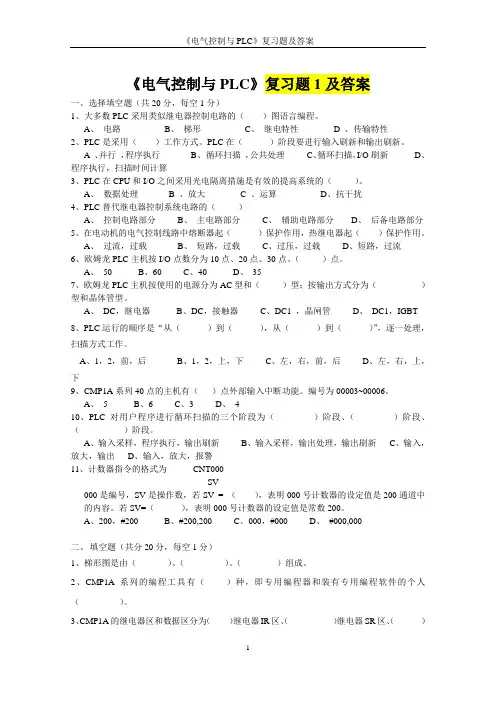

《电气控制与PLC》复习题1及答案一、选择填空题（共20分，每空1分）1、大多数PLC采用类似继电器控制电路的（）图语言编程。

A、电路B、梯形C、继电特性 D 、传输特性2、PLC是采用（）工作方式。

PLC在（）阶段要进行输入刷新和输出刷新。

A 、并行，程序执行B、循环扫描，公共处理C、循环扫描，I/O刷新D、程序执行，扫描时间计算3、PLC在CPU和I/O之间采用光电隔离措施是有效的提高系统的（）。

A、数据处理 B 、放大 C 、运算D、抗干扰4、PLC替代继电器控制系统电路的（）A、控制电路部分B、主电路部分C、辅助电路部分D、后备电路部分5、在电动机的电气控制线路中熔断器起（）保护作用，热继电器起（）保护作用。

A、过流，过载B、短路，过载C、过压，过载D、短路，过流6、欧姆龙PLC主机按I/O点数分为10点、20点、30点、（）点。

A、50B、60C、40D、357、欧姆龙PLC主机按使用的电源分为AC型和（）型；按输出方式分为（）型和晶体管型。

A、DC，继电器B、DC，接触器C、DC1 ，晶闸管D、DC1，IGBT8、PLC运行的顺序是“从（）到（），从（）到（）”，逐一处理，扫描方式工作。

A、1，2，前，后B、1，2，上，下C、左，右，前，后D、左，右，上，下9、CMP1A系列40点的主机有（）点外部输入中断功能。

编号为00003~00006。

A、5B、6C、3D、410、PLC对用户程序进行循环扫描的三个阶段为（）阶段、（）阶段、（）阶段。

A、输入采样，程序执行，输出刷新B、输入采样，输出处理，输出刷新C、输入，放大，输出D、输入，放大，报警11、计数器指令的格式为CNT000SV000是编号，SV是操作数，若SV = （），表明000号计数器的设定值是200通道中的内容。

若SV=（），表明000号计数器的设定值是常数200。

A、200，#200B、#200,200C、000，#000D、#000,000二、填空题（共分20分，每空1分）1、梯形图是由（）、（）、（）组成。

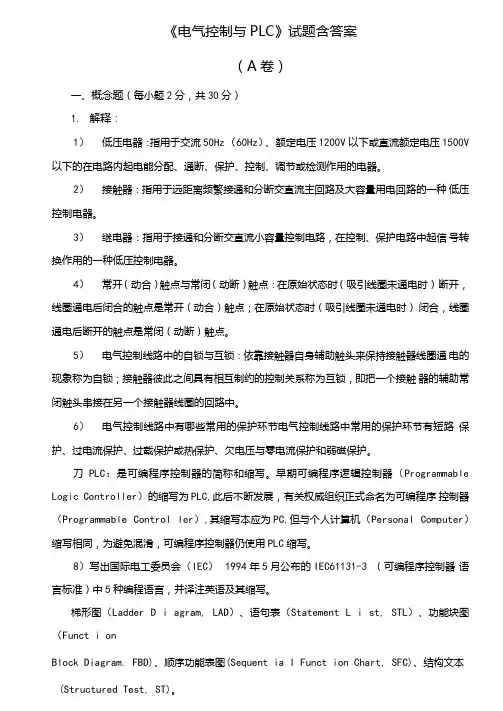

《电气控制与PLC》试题含答案（A卷）一、概念题（每小题2分，共30分）1.解释：1）低压电器：指用于交流50Hz （60Hz）、额定电压1200V以下或直流额定电压1500V 以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。

2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。

3）继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。

4）常开（动合）触点与常闭（动断）触点：在原始状态时（吸引线圈未通电时）断开，线圈通电后闭合的触点是常开（动合）触点；在原始状态时（吸引线圈未通电时）闭合，线圈通电后断开的触点是常闭（动断）触点。

5）电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。

6）电气控制线路中有哪些常用的保护环节电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。

刀PLC：是可编程序控制器的简称和缩写。

早期可编程序逻辑控制器（Programmable Logic Controller）的缩写为PLC,此后不断发展，有关权威组织正式命名为可编程序控制器（Programmable Control ler）,其缩写本应为PC,但与个人计算机（Personal Computer）缩写相同，为避免混淆，可编程序控制器仍使用PLC缩写。

8）写出国际电工委员会（IEC）1994年5月公布的IEC61131-3 （可编程序控制器语言标准）中5种编程语言，并译注英语及其缩写。

梯形图（Ladder D i agram, LAD）、语句表（Statement L i st, STL）、功能块图（Funct i onBlock Diagram. FBD)、顺序功能表图(Sequent ia I Funct ion Chart, SFC)、结构文本(Structured Test, ST)。

电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。

2、熔断器是由和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。

7、热继电器是利用来工作的电器。

8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。

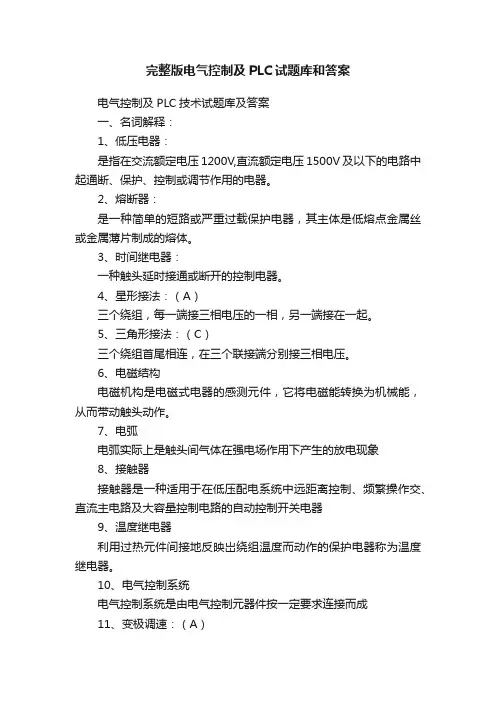

完整版电气控制及PLC试题库和答案电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

3、时间继电器：一种触头延时接通或断开的控制电器。

4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映岀绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。

12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。

2、熔断器是由（熔体和熔管）两部分组成的。

4、时间继电器是一种触头（延时接通或断开）的控制电器。

5、一般速度继电器的动作转速为（120 ）r/min ，复位转速为（100 ）r/min 。

6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是（双星型）联结7、通常电压继电器（并）联在电路中，电流继电器（串）联在电路中。

9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。

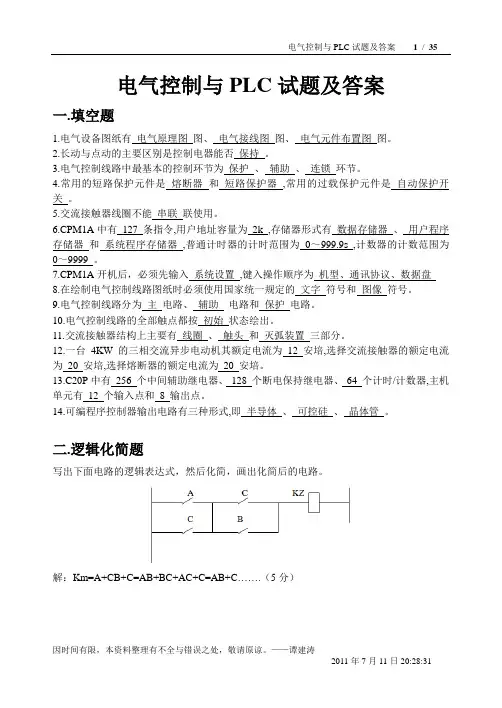

电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。

2.长动与点动的主要区别是控制电器能否保持。

3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。

4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。

5.交流接触器线圈不能串联联使用。

6.CPM1A中有127 条指令,用户地址容量为2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器,普通计时器的计时范围为0～999.9s ,计数器的计数范围为0～9999 。

7.CPM1A开机后，必须先输入系统设置,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。

9.电气控制线路分为主电路、辅助电路和保护电路。

10.电气控制线路的全部触点都按初始状态绘出。

11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。

12.一台4KW的三相交流异步电动机其额定电流为12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为20 安培。

13.C20P中有256 个中间辅助继电器、128 个断电保持继电器、64 个计时/计数器,主机单元有12 个输入点和8 输出点。

14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。

二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。

解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。

解：___________________________________1221J A B CJ A B CJ A B CA B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。

解：1、布线不合理，采用水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光信号。

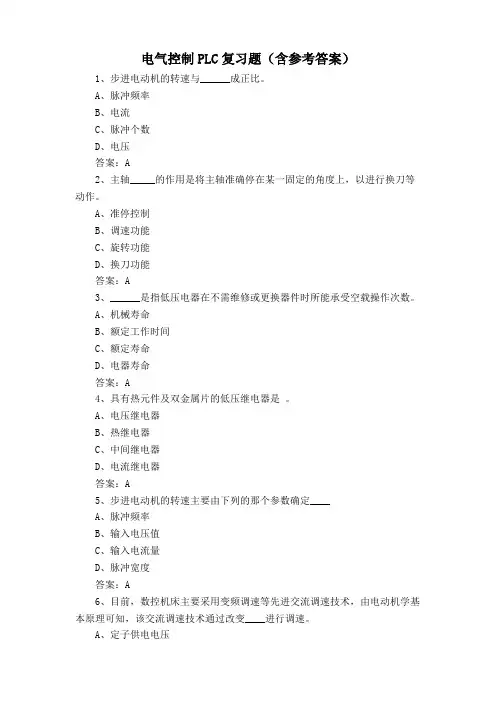

电气控制PLC复习题（含参考答案）1、步进电动机的转速与______成正比。

A、脉冲频率B、电流C、脉冲个数D、电压答案：A2、主轴_____的作用是将主轴准确停在某一固定的角度上，以进行换刀等动作。

A、准停控制B、调速功能C、旋转功能D、换刀功能答案：A3、______是指低压电器在不需维修或更换器件时所能承受空载操作次数。

A、机械寿命B、额定工作时间C、额定寿命D、电器寿命答案：A4、具有热元件及双金属片的低压继电器是。

A、电压继电器B、热继电器C、中间继电器D、电流继电器答案：A5、步进电动机的转速主要由下列的那个参数确定____A、脉冲频率B、输入电压值C、输入电流量D、脉冲宽度答案：A6、目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变____进行调速。

A、定子供电电压B、转差率C、定子供电频率D、磁极对数答案：C7、______是指起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接。

A、定子串电阻降压起动B、Y-△起动C、自耦变压器降压起动D、直接起动答案：A8、刀开关是低压配电装置中最简单的应用最广泛的电器，但它主要用于____A、隔离电源B、通电额定电流C、切断短路电流D、切断过载电流答案：A9、数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、加工软件C、编程软件D、控制软件答案：A10、数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、机械结构D、计算机运算答案：A11、以下哪个电器属于隔离开关____。

A、刀开关B、接触器C、时间继电器D、按钮开关答案：A12、电气自动控制部分包括_____A、电动机传动机构工作机构B、起动制动机调速的控制部分C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分答案：C13、数控机床电气控制系统由____、进给伺服系统、主轴伺服系统、机床强电系统等组成。

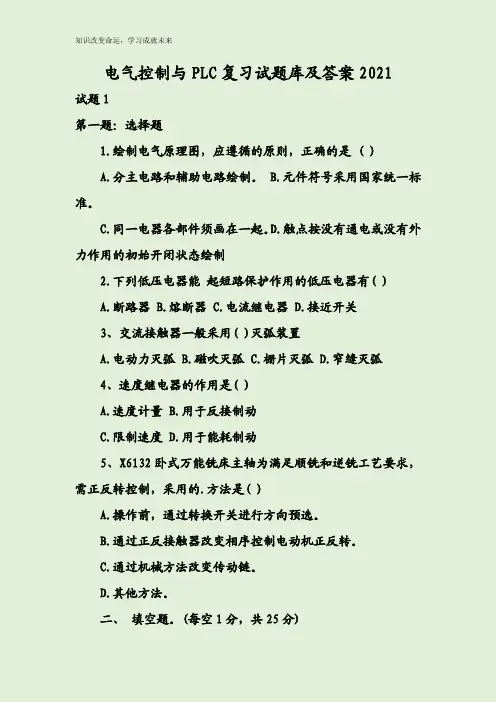

电气控制与PLC复习试题库及答案2021试题1第一题：选择题1.绘制电气原理图，应遵循的原则，正确的是()A.分主电路和辅助电路绘制。

B.元件符号采用国家统一标准。

C.同一电器各部件须画在一起。

D.触点按没有通电或没有外力作用的初始开闭状态绘制2.下列低压电器能起短路保护作用的低压电器有()A.断路器B.熔断器C.电流继电器D.接近开关3、交流接触器一般采用()灭弧装置A.电动力灭弧B.磁吹灭弧C.栅片灭弧D.窄缝灭弧4、速度继电器的作用是()A.速度计量B.用于反接制动C.限制速度D.用于能耗制动5、X6132卧式万能铣床主轴为满足顺铣和逆铣工艺要求，需正反转控制，采用的.方法是()A.操作前，通过转换开关进行方向预选。

B.通过正反接触器改变相序控制电动机正反转。

C.通过机械方法改变传动链。

D.其他方法。

二、填空题。

(每空1分，共25分)1、常用的低压电器是指工作电压在交流__________V以下、直流__________V以下的电器，试举出二种不频繁地手动接通和分断电路的开关电器：__________，__________。

2、接触器CJ10-20表示的意义分别为__________、__________、__________。

选择接触器时应从其工作条件出发，控制交流负载应选用__________;控制直流负载则选用__________。

在交流接触器的铁心上一定要安装__________，目的是__________3、时间继电器种类很多，按其动作原理分为电磁式，空气阻尼式，电动式，电子式，按延时方式分为__________和__________。

4、画出指定低压电器图形符号，并标注文字符号或写出图形名称名称文字符号图形符号线圈(元件)常开触点常闭触点接触器电磁式继电器5、制动措施可分为电气制动和机械制动两大类。

电气制动常用有__________两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制与PLC作业题、复习题及答案一、填空题：1、三相异步电动机机主要由定子和转子组成。

2、执行指令“SUB K50 K10 D1”后，D1数据寄存器的操作数是 40 。

3、在PLC的面板上，POWER指示灯亮表示电源正常状态、RUN指示灯亮表示运行状态。

BATTY指示灯亮表示：内部电源耗尽 PROGE亮表示：程序运行错误。

4、在变址寄存器中，当V0=14，Z0=10时，D6V0是 D20 ，D10Z0是 D20 。

5、FX2N - 16MR表示为 FX2N 系列的基本单元，I/O总接口数为 16 。

6、PLC硬件结构主要由CPU 、存储器、I/O接口、通信接口和电源组成。

7、子程序以P开头，以返回指令SRET结束，子程序编写在FEND 指令后面。

8、执行指令“ADD K50 K20 D1”后，D1数据寄存器的操作数是 70 。

9、利用PLC基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。

10、比较类指令包括三种，即接点比较指令、组件比较指令和区间比较指令。

11、M8000作用是运行监控、M8002作用是初始脉冲、INC作用是加1。

12、PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部常开和常闭触点供编程使用。

13、PLC中的两条步进指令是 STL 和 RET二、问答题：1、简述PLC的周期扫描工作方式？答：PLC采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。

2、什么叫同步转速？什么叫作转差率？电动机的转速n增大时，转差率S怎样变化？答：旋转磁场的转速叫同步转速。

电动机转子的转速与旋转磁场转速之差叫做转速差，转速差与同步转速的比值叫转差率，用S表示，即S=n0-n/n0三、判断题：1、正反转控制用两个接触器实现，正反转接触器之间必须实现接触器常闭触头的联锁。

接触器联锁触头具有“常闭、串联”的特点。

15、热继电器的整定电流值是指热继电器在正常持续工作中而不动作时的最大电流值。

OLD ：“串联电路块”并联O ：单个动合触点与上面的触点(电路块)并联OUT：线圈驱动LPS：进栈LRD：读栈LPP ：出栈70、采用S7-200系列PLC的定时器定时1S时，如选用定时器T33，PT值应设为10 0 ；如选用定时器T37，PT值应设为10 。

71、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

72、反接制动控制中在电动机转速快接近零时由速度继电器来控制切断三相电源，以免电机反转。

二、选择题1、电磁机构中，吸引线圈的作用是：（A ）A、将电能转化成磁场能量B、将磁场能转化成电能2、熔断器作为短路保护的电器，它是（B ）于被保护电路中的。

A、并接B、串接C、串接或并接都可以3、判断交流或直流接触器的依据是：（ B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流4、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点5、分析电气原理图的基本原则是：（C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析控制电路D、先分析控制电路、后分析主电路6、自动空气开关的电气符号是：（B ）A、SBB、QFC、FRD、FU7、下列对PLC软继电器的描述，正确的是：（A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、O指令的作用是：（D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接9、由于电弧的存在，将导致（B ）。

A、电路的分断时间缩短B、电路的分断时间加长C、电路的分断时间不变D、分断能力不变10、在控制线路中，如果两个动合触点串联，则它们是（B ）关系。

电气控制与PLC理论考试试卷（4）一、填空（每空0.5分，共30分）1．低压电器是指工作电压在_______或_______以下的各种电器。

2．接触器按其主触头通过电流的种类，可分为_____________和__________。

3．继电接触器控制电路是由各种___________、___________、_________、__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起______________作用。

5．速度继电器主要用作________________________控制。

6．时间继电器是指_____________________________________________一种控制电器。

7．机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和________图形表示出来。

这种图就是电气控制系统图。

电气控制系统图一般有三种：___________、______________、_________________ 。

8．在机床电气控制系统中，短路保护用_________________元件；过载保护用________________元件；过电流保护用__________________________元件。

9．PLC的每一个扫描过程分为三个阶段，分别是：、和。

10．机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。

11．可编程控制器是一种数字运算的电子系统，专为环境下应用而设计。

它用可编程的存储器，用来在内部存储执行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。

电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。

电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。

19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。

23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中,为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中,电动机定子绕组接为Y型是为了实现电动机的①起动;①降压②升压③增大电流④减小阻抗4. 在电动机的连续运转控制中,其控制关键是①的应用;①自锁触点②互锁触点③复合按钮④机械联锁5．以下哪些设备可以作为PLC的输入设备①③①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路,用文字说明指出图中的错误;主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相;没有电气互锁,会引起电源短路——KM1线圈前串联KM2常闭辅助触点,KM2线圈前串联KM1常闭辅助触点;不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点练习题以下为一些机床基本控制电路原理图,若将其改为PLC控制,试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序;1、两台电动机顺序起动联锁控制电路两台电动机顺序起动联锁控制线路2.自动限位控制电路自动限位控制电路自动限位控制电路3.电动机Y-Δ减压起动控制电路电动机Y -Δ降压起动自动控制电路电动机Y -Δ降压起动自动控制电路4 .自动循环控制自动循环控制电路自动循环控制电路用按钮、继电器、灯泡等设计一个三位抢答器控制电路;KA1HL1KA2HL2KA3HL35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路。
