反渗透 (RO)使用说明书上海山青水秀环境工程有限公司二零零五年二月目录一。
概述二。
反渗透器的进水水质要求三。
反渗透原理四。
反渗透器的结构五。
设备控制方式六。
反渗透器操作规程七。
反渗透常见故障及排除八。
反渗透的运输及安装要求一概述反渗透法是一种膜分离技术，已成为一种成熟的化工单元操作。
反渗透技术由于分离过程能耗低、无相变、无需其它化学药品、无环境二次污染、设备简单、运行费用低及维修方便，因此，它已广泛地为人们使用。
目前，反渗透水处理已广泛地用于各个行业，既可提供化工、医药、电子、轻工和食品等工业用水，又能用于苦咸水淡化制取生活用水。
二反渗透器进水水质要求1. 反渗透器的进水水质指标为了使反渗透器装置运转正常，取得预期的效果，在水进入反渗透器装置之前，应当进行必要的预处理，以满足装置对进水水质的要求。
表一反渗透器进水水质要求（聚酰胺类复合膜）2. 水中有害成分对反渗透膜性能的影响反渗透膜受到污染的主要原因是由金属氧化物沉积引起的，常见的有氢氧化铁、氢氧化铝、氢氧化锰等，还有微生物粘泥、水中的悬浮物与胶体物质在膜表面的沉积，以及碳氢化合物和硅酮基的油及脂类覆盖膜面，其特征为产水量增加或盐透过率增加或压差降增加。
3．反渗透器的其它进水要求反渗透主机应在以上原水条件下运行，检查你的原水是否在此限度内是很重要的，不符合此标准将会导致膜组元件的永久性不可恢复的污染和损坏，因此种情况而导致的膜污染和损坏不在系统的保质范围。
自来水水源自来水因为消毒而被氯化过，因此反渗透前必须安装过滤器以去除水中的余氯，本反渗透系统的膜为聚酰胺类复合膜，如果原水中存在游离氯，膜就会受到不可恢复的损害。
原水硬度原水硬度超标容易引起反渗透膜的结垢而造成危害，因此，建议反渗透进水前安装合适的软化器或阻垢剂加药装置。
原水水温及产水量设备的额定产水量是在原水水温为25℃的情况下设定的，反渗透系统的产水量随原水水温降低而下降。
一般情况下，水温每降低1℃，产水量将下降3 %。
净水设备操作说明书1.概述RO型反渗透纯水机采用先进的低压反渗透技术对自来水进行提纯。
结合精心设计的过滤和吸附系统，能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。
一定要注意原水品质，并且严格按照说明书操作、维护和保养。
3.设备工艺流程原水箱（滤池出水）原水泵多介质过滤器活性炭过滤器软化水装置保安过滤器一级增压泵一级反渗透系统二级增压泵二级反渗透出水口4.各工艺流程操作及维护说明4.1石英砂过滤器主要功能：去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上对人体有害的物质。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10-24目石英砂滤料。
工作状态：石英砂过滤器有『运行』、『正洗』和『反洗』三种状态。
操作说明：1）设备正常工作时，控制器工作在『运行』状态。
2)设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成°维护说明：每连续运行8小时，进行15分钟反冲洗。
累计工作2900小时，应更换石英砂滤料。
4.2活性炭过滤器主要功能：去除水中的色素、异味、大量生化有机物，降低水的余氯值及农药污染物和其它对人体有害的物质污染物。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10 — 24目活性炭滤料。
工作状态：活性炭过滤器有运行、正洗和反洗三种状态。
操作说明：1) 设备正常工作时，控制器工作在『运行』状态。
2) 设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成°维护说明：每连续运行8小时，进行15分钟反冲洗。
当出口余氯含量〉0.1mg/L 时，应更换活性炭滤料，一般情况下累计工作720小时后，应该更换活性炭滤料。
4.3软化水装置主要功能：适用于反渗透(RO)系统及纳滤(NF)和超滤(UF)系统中, 可防止膜面结垢，能提高产水量和产水质量，降低运行费用。
反渗透设备反渗透是一种借助于选择透过（半透过）性膜的工力能以压力为推动力的膜分离技术，当系统中所加的压力大于进水溶液渗透压时，水分子不断地透过膜，经过产水流道流入中心管，然后在一端流出水中的杂质，如离子、有机物、细菌、病毒等，被截留在膜的进水侧，然后在浓水出水端流出，从而达到分离净化目的。
简介反渗透设备是将原水经过精细过滤器、颗粒活性碳过滤器、压缩活性碳过滤器等,再通过泵加压,利用孔径为1/10000μm(相当于大肠杆菌大小的1/6000,病毒的1/300)的反渗透膜(RO膜),使较高浓度的水变为低浓度水,同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，从而达到饮用规定的理化指标及卫生标准,产出至清至纯的水,是人体及时补充优质水份的最佳选择.由于RO反渗透技术生产的水纯净度是目前人类掌握的一切制水技术中最高的,洁净度几乎达到100%,所以人们称这种产水机器为反渗透纯净水机。
反渗透设备应用膜分离技术，能有效地去除水中的带电离子、无机物、胶体微粒、细菌及有机物质等。
是高纯水制备、苦咸水脱盐和废水处理工艺中的最佳设备。
广泛用于电子、医药、食品、轻纺、化工、发电等领域。
仿生来源生活在海岸边的海鸥，依靠喝海水可以补充身体的水分。
1950年美国科学家DR.S.Sourirajan在观察海鸥时发现，海鸥在掠过海面时会啜起一大口海水，在几秒钟的间隔后，吐出一小口的海水。
他感到十分的困惑，因为陆生由肺呼吸的动物是绝对无法饮用含盐量很高的海水的。
后经过对海鸥的解剖发现，海鸥并没有直接把海水喝下，而是把海水存在喉管里，海鸥喉管的结构是由一层层的粘膜组织构成的，海水经由海鸥吸入体内后加压，再经由压力作用将水分子贯穿渗透过粘膜转化为淡水,海鸥把经过粘膜组织过滤的淡水吸收到身体内部，然后把剩下的高浓度海水再吐出来，海鸥之所以能喝海水的奥秘就在这里。
这也就是反渗透法的基本理论架构。
系统组成预处理系统一般包括原水泵、加药装置、石英砂过滤器、活性炭过滤器、精密过滤器等。
反渗透系列净水设备操作所明书反渗透系列净水设备操作所明书 (1)1.反渗透（RO）基本原理 (1)2.反渗透基本工艺流程 (1)3.操作规程 (3)4.ENTE-RO-JS1系列净水设备常规规格及配置 (5)5.安装指导 (5)6.反渗透设备的清洗及日常维护保养 (6)1.反渗透（RO）基本原理反渗透是用足够压力使溶剂（一般常指水）通过反渗透膜（或称半透膜）而分离出来因为它和自然渗透的方向相反，故称为反渗透。
根据各种物料的不同渗透压就可以使用大于渗透压的反渗透法达到进行分离，提取，纯化和浓缩的目的。
反渗透的主要对象是分离溶液中的离子范围，反渗透法由于分离过程不需要加热没有相的变化，具有耗能少，设备体积小，操作简单，适应性强，应用范围广等优点，在水处理中应用范围日益扩大，已成为水处理净化水重要的核心技术，反渗透分离孔径很小，属于离子分离范畴，孔径一般在3.4Å（0.00034µm）。
工作原理：原水经高压泵从膜元件一端进水，从另一端浓水口排出浓水，舍弃不用或留作它用。
淡水口出来的就是我们所需要的纯净水。
2.反渗透基本工艺流程①用超滤做反渗透预处理的工艺流程原理图图一1.原水增压泵2. 砂滤器3.活性炭过滤器4.软化器5.保安过滤器6.超滤膜组件7.高压泵8.RO膜9.成品水箱10.清洗泵11.清洗保安过滤器12.药洗箱正常工作状态：阀门①②③⑦⑾⒀打开，其余全部关闭。
单独清洗超滤状态：⒁④⑤⑧打开，其余全部关闭。
单独清洗RO状态：阀门⒁⑨⑩打开，其余全部关闭。
②直接用保安过滤器做预处理的工艺流程原理图图二1.原水增压泵2.砂滤器3. 碳滤器4.软化器5.保安过滤器6.高压泵7.RO膜8.成品水箱9.清洗药箱10.清洗泵11.保安过滤器正常工作状态：阀门①②③④⑥⑨打开，其余全部关闭。
RO清洗状态：阀门⑩⑤⑧打开，其余全部关闭。
本机标配超滤膜2支，RO膜1支。
3.操作规程说明：因水处理设备安装式样众多，不同的客户，不同的水质，有不同的要求，设备都有不同的配置。
纯水系统设备方案规范预处理+二级反渗透系统产水量=3.5m3/h预处理+一级反渗透系统产水量=3m3/h综述一、本项目应符合中华人民共和国国家标准〈GB〉，若本设备说明优于〈GB〉最低要求时，应采用本说明为采购基准。
二、水质检验（一）本工程处理内容主要区分为：软水、RO逆渗透水。
（二）其水质检验标准项目如下：三、基本材料（一）硬质盐基性UPVC CLEAN PIPE纯水用洁净管纯水供水配管系统，冷水部份采用纯水用UPVC CLEAN PIPE，其热水部份采用HT PIPE，所有之管件均经化学洗净、纯水冲洗、干燥组立及包装捆包，材料均需为脱脂禁油处理，重金属，微粒子，溶出极少管内面极平滑无细菌增殖之原因及凹洞，接头应为由令(UNION)或胶合接着方式，其施工方式概依原厂之标准施工法及施工手册，硬质盐基性UPVC CLEAN PIPE纯水（二）阀类1、CLEAN VALVE：(1) UPVC CLEAN PIPE专用之球塞阀、螺纹接头或法兰式接头。
(2) UPVC CLEAN PIPE专用之逆止阀螺纹接头或法兰式接头。
2、一次压调压阀：SUS 304制品，耐压10㎏/c㎡，附可调整螺杆，可设定一次压，螺纹接头或法兰式接头。
3、压力表：表面直径不得小于8㎝，并附有公、英制读数，并附有不锈钢曲管及考克，压力范围0～10㎏/c㎡以下。
四、供水配管及安装一般规定（一）屋外配管部份为埋管装置，屋内配管部份为埋管与明管混合装置，除特别注明者外，所有管线不得埋设于混凝土内。
（二）所有屋内配管应配合其它系统之管线，以装设于最高处或靠近墙面为原则，管线应与墙面平行或垂直，屋外配管应与建筑物平行或垂直。
（三）装接管前应将管内清理干净，并将管件详细检查确实无损后，方可使用。
（四）所有外露之管线，其吊管架及支架须能适应之伸缩，防止摇动，并能调整高低保持管规定之坡度，承包人应参照建筑及结构图，选择各处管架支架及固定架等之型式。

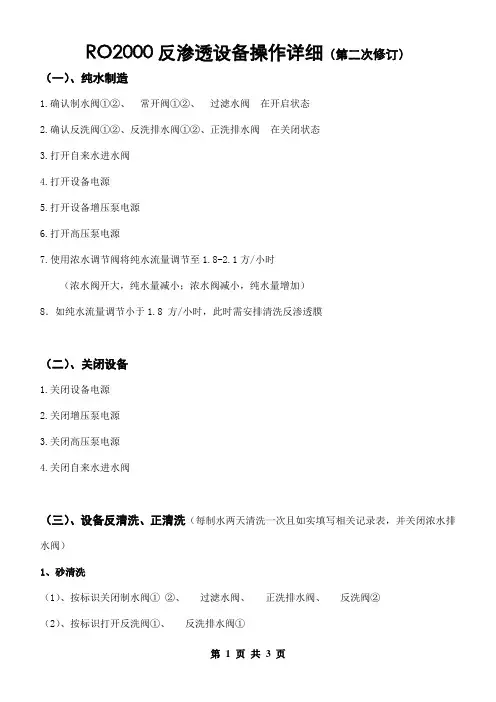

RO2000反渗透设备操作详细（第二次修订）（一）、纯水制造1.确认制水阀①②、常开阀①②、过滤水阀在开启状态2.确认反洗阀①②、反洗排水阀①②、正洗排水阀在关闭状态3.打开自来水进水阀4.打开设备电源5.打开设备增压泵电源6.打开高压泵电源7.使用浓水调节阀将纯水流量调节至1.8-2.1方/小时（浓水阀开大，纯水量减小；浓水阀减小，纯水量增加）8．如纯水流量调节小于1.8 方/小时，此时需安排清洗反渗透膜（二）、关闭设备1.关闭设备电源2.关闭增压泵电源3.关闭高压泵电源4.关闭自来水进水阀（三）、设备反清洗、正清洗（每制水两天清洗一次且如实填写相关记录表，并关闭浓水排水阀）1、砂清洗（1）、按标识关闭制水阀①②、过滤水阀、正洗排水阀、反洗阀②（2）、按标识打开反洗阀①、反洗排水阀①（3）、打开设备自来水进水阀（4）、打开设备电源（5）、打开设备增压泵电源，开始清洗20分钟（作砂清洗开始时间记录）（6）、20分钟后，关闭增压泵电源（作砂清洗结束时间记录）2、碳清洗（7）、关闭反洗排水阀①、常开阀①（8）、按标识打开反洗阀②、反洗排水阀②（9）、打开设备增压泵电源开始清洗（作碳清洗开始时间记录）（10）、25分钟后关闭增压泵电源（作碳清洗结束时间记录）3、正清洗（11）、关闭反洗排水阀②、反洗阀①②（12）、打开制水阀①②、常开阀①②、正洗排水阀（13）、打开设备增压泵电源开始清洗（作正清洗开始时间记录）（14）、10分钟后关闭增压泵电源（作正清洗结束时间记录）（15）、关闭正清洗排水阀（16）、打开过滤水阀（17）、关闭自来水进水阀（18）、关闭设备电源（四）、保安过滤器棉芯更换（正常情况下，每月1号更换一次且如实填写相关记录于大事记载栏）1.打开保安过滤器盖2.松开棉芯固定螺丝3.取出棉芯4.安装新棉芯5.锁紧棉芯固定螺丝6.锁紧保安过滤器盖7.打开自来水进水阀8.打开设备电源9.打开增压泵电源10.打开保安过滤器排空阀至水冒出11.关闭保安过滤器排空阀12.关闭自来水电源13.关闭设备电源14.关闭自来水进水阀（五）、其它事项说明1、沙、活性炭使用年限为1-3年2、反渗透膜使用年限为1-3年3、反渗透膜每年清洗一次（年后开工半个月内完成），清洗后纯水制造先打开纯水排水阀排水30分钟（按清洗流程操作）制定人：徐卫军2012-05-18。
RO反渗透装置的系统应用介绍RO反渗透装置控制系统由预处理水箱、脱盐水箱、液位传感器、增压泵出口压力、高压泵出口压力、浓水压力、淡水压力仪表显示、高压泵进出口高低压开关、进水电导率、出水电导率、在线监测浓水及淡水、回水流量显示等仪表、传感器组成。
RO系列反渗透系统：可为电力、冶金、轻工、汽车、半导体、化工、制药、食品、医疗卫生等行业提供高品质的纯水。
该系统具有结构紧凑、运行费用低、操作简单等特点。
采用最先进的反渗透膜，高效率，低噪音的高压泵及准确的仪表等零件组合成一个独立的反渗透系统。
整个系统组装在一个独立的支架上，支架上还装有一个控制盘。
整个反渗透系统由先进的PLC控制，控制高压泵的启停、自动高低压保护及自动快速冲洗等功能。
RO反渗透装置的出水量范围由0.5m3 至100m3/h。
反渗透压力容器为不锈钢或玻璃钢材质，反渗透膜采用低压复合膜，系统脱盐率达97%以上，运行压力为0.8-1.6MPa左右,具体视水温及水质而定。
RO反渗透装置设备性能
低压开关保护高压泵不会因供水停止而损坏。
高效率、低噪音的高压泵，降低运行噪音，减少能耗。
脱盐率高，运行压力低的卷式复合膜提高了产水水质、降低运行成本，且使用寿命长。
产水、浓水各设有流量仪以监视并调节运行出水量及系统回收率。
产水电导率表连续监视产水水质。
进水及排水压力表、连续监测反渗透膜的压差，提示何时需要清洗。
自动停水阀以避免停机时反渗透膜脱水。
快速冲洗阀门定时冲洗膜表面，降低污染速度。
RO反渗透膜的使用与维护RO反渗透膜（Reverse Osmosis Membrane）是一种高效的水处理技术，在工业、家庭和商业等领域广泛应用于水净化和水分离。
RO反渗透膜通过迫使水分子穿透半透膜，从而去除其中的杂质和溶解物，产生清澈透明的纯净水。
1.预处理：在RO反渗透膜之前，应进行适当的预处理，以去除水中的悬浮物、泥沙、颗粒和有机物。
这可以通过过滤、沉淀、后处理等方式实现。
预处理的目的是减少RO膜的污染和堵塞，提高其使用寿命和运行效率。
2. 运行条件：RO反渗透膜的运行条件需要精确控制，包括进水压力、温度、浓度和回收率等。
一般来说，RO膜的最佳操作压力范围是150-300 psi（磅力/平方英寸），温度范围是25-35摄氏度，浓度范围是2000-4000 ppm（溶解固体的含量），回收率一般不超过75%。
3.清洗周期：RO反渗透膜需要定期清洗以去除污垢和沉积物。
清洗周期的频率取决于进水水质和使用环境。
一般来说，RO膜的清洗周期为1-3个月，具体取决于膜的性能和使用条件。
清洗可以采用化学清洗和物理冲刷的方式，以保证膜的清洁度和通透性。
4.维护保养：RO反渗透膜需要定期的维护保养，包括监测水质、膜表面压力和通量的变化等。
应定期检查和更换滤芯、密封件和连接件，以防止泄漏和污染。
同时，应定期检查和清洗反渗透膜组件，以提高其稳定性和寿命。
5.水质监测：应定期对RO反渗透膜的水质进行监测，包括pH值、溶解固体、总硬度和微生物等指标。
水质监测可以帮助及时发现和解决膜污染、腐蚀和微生物感染等问题，以确保纯水质量的稳定和合格。
6.储存和运输：RO反渗透膜在储存和运输过程中应注意防尘、防细菌、防腐蚀和防撞击。
应避免阳光直射和高温环境，以免对膜的性能和寿命产生不良影响。
综上所述，RO反渗透膜的使用与维护是确保其高效稳定运行的关键。
通过适当的预处理、控制运行条件、定期清洗和维护保养、水质监测等措施，可以延长RO膜的使用寿命，提高水处理系统的性能和水质。
反渗透（RO）技术反渗透是用足够的压力使溶液中的溶剂(一般常指水)通过反渗透膜(一种半透膜）而分离出来与渗透方向相反，可使用大于渗透压的反渗透法进行分离、提纯和浓缩溶液。
反渗透膜的主要分离对象是溶液中的离子范围。
反渗透，英文为Reverse Osmosis，是花费数亿美元并经过多年的精心研制而成的高科技水处理技术。
这种薄膜分离技术，是依靠渗透膜在压力下使溶液中的溶剂与溶质进行分离的过程。
渗透是一种物理现象。
反渗透就是在有盐份的水中（如原水）施加比自然渗透压力更大的压力,使水由浓度高的一方渗透到浓度低的一方，把原水肿的水分子压到膜的另一边变成纯净水,而原水中的细微杂质、胶体、有机物、重金属、细菌、病毒及其他有害物质都统统截留下来并经污水出口排放掉。
由于反渗透膜的孔径仅0.0001微米，一个细菌要缩小4000倍,过滤性病毒也要缩小200倍以上才能通过,所以其有效去除率高达96％以上。
反渗透法分离过程有如下优点：①不需加热、没有相变；②能耗少；③设备体积小、操作简单，适应性强；④对环境不产生污染。
反渗透纯水系统根据不同的源水水质采用不同的工艺.一般自来水经一级反渗透系统处理后，产水电导率＜10μS/cm，经二级反渗透系统后产水电导率＜5μS/cm甚至更低,在反渗透系统后辅以离子交换设备或EDI设备可以制备超纯水，使电阻率达到18兆欧姆（电导率=1/电阻率）。
反渗透（以下简称RO)是近20年来广泛应用的水处理技术,它对提高水资源的利用,缓解全球性水资源紧缺有实际意义.因其优越的操作性能和经济效益，也越来越多地应用于发电厂锅炉补给水处理中。
1 设备原理和技术参数反渗透是渗透的逆意，在RO设备膜的浓溶液一侧,外加一个大于其渗透压的压力，则溶剂(水)会由浓溶液侧渗透膜流向稀溶液,从而得到纯净的水。
珠海发电厂从美国引进2套RO设备，其主要技术参数为：膜材料芳香聚酰胺螺旋卷式膜;设备型号 FT30；最大工作压力 2。
