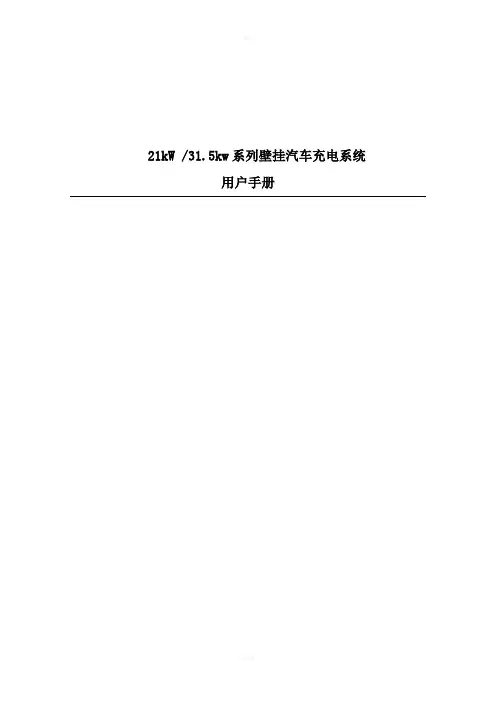

21kW /31.5kw系列壁挂汽车充电系统用户手册出版说明内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统，特编制本技术指导书。
本书详细地描述了汽车充电系统户外一体机的外观、功能和参数指标、接口定义和操作说明等内容。
读者对象本书适合于电源合作生产厂家、电源用户、电源维护工程师等。
本书的约定一、产品上标记在高压存在的地方粘贴此标记。
在机柜底框架保护接地端上加此标记牌。
二、手册中标记注意注意字句指可能造成本设备或其它设备损坏的状况或做法。
目录操作说明 (3)1产品型号说明 (4)2产品简介 (4)2.1、概述 (4)2.2、产品组成 (4)2.3、正常使用条件 (4)2.4、产品特点 (5)2.5系统原理 (6)2.6产品外观及功能参数 (6)2.7系统参数表： (7)3使用说明 (8)3.1、操作界面 (8)3.2、指示灯状态 (13)3.3、急停操作 (13)4安装与调试 (13)4.1、安装 (13)4.2、调试 (14)5运行与维护 (14)6包装、运输及储存 (14)6.1、包装 (14)6.2、运输 (14)6.3、储存 (14)7售后服务须知 (14)7.1、售后服务 (14)操作说明1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；2、开始充电：点击触摸屏，根据提示进行操作如刷卡→选择充电方式→启动充电→充电开始(充电指示闪烁)，充电机按已选择的充电方式自动完成充电；3、充电方式选择：充电方式主要有自动充电和预约充电两种。
自动充电：选择自动充电，充电会立即启动，并且在充电完成之后自动停止。
预约充电：用户可以预约启动充电的时间，时间到后自动开始充电。
4、充电完成：充电完成后，充电指示灯停止闪烁，提示充电已完成，用户根据提示进行刷卡，完成结算；5、充电结束：点击触摸屏，在充电状态界面下选择“结算”→充电机停止充电→根据提示刷充电卡→完成结算→拔下充电插头，放回原位，完成充电过程。
深圳巴斯巴科技发展有限公司Shenzhen Busbar Sci-Tech Development Co.,LtdBSB2013-5-22 Revision 01Issued May 2013Revised May 2013使用说明书USER GUIDE简易型壁挂充电桩 EV Supply Equipment■ 使用前请仔细阅读本说明书Shenzhen Busbar Sci-Tech Development Co.,Ltd Revised May 2013Page 1 of 14目录 TABLE OF CONTENTS目录 Table of Contents ________________________________________________ 1质量保证及安全声明 Warranty and Security Statements _______________________ 2重要提示 Important Notices _____________________________________________ 3产品概览 Product Overview ____________________________________________ 6特征与参数 Features and Specifications __________________________________ 7使用说明 How To Use EVSE ___________________________________________ 8安装说明 How To Install EVSE __________________________________________ 10产品包装清单 Product Package List ______________________________________ 141. 使用经销商提供的电动汽车专用充电设备充电。

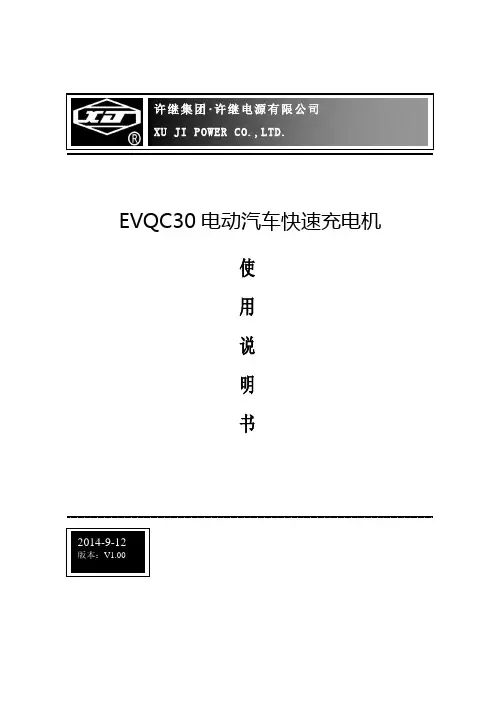

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。
EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。
1.1 适用范围.......................................................................................................................... 错误!未指定书签。
1.2 型号说明.......................................................................................................................... 错误!未指定书签。
1.3 产品概述.......................................................................................................................... 错误!未指定书签。
1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。
1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。

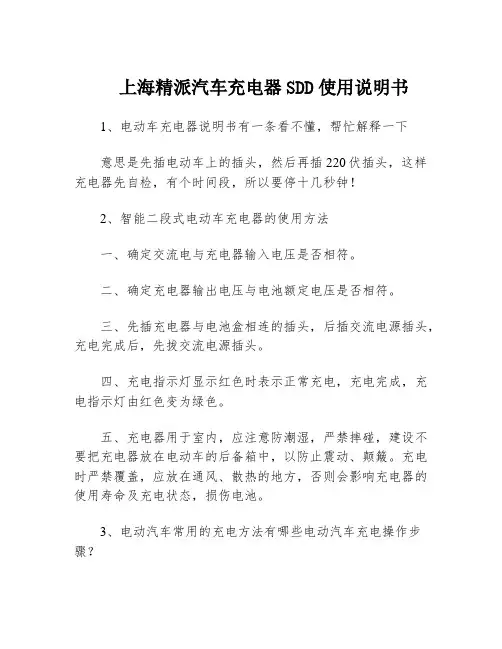

上海精派汽车充电器SDD使用说明书1、电动车充电器说明书有一条看不懂，帮忙解释一下意思是先插电动车上的插头，然后再插220伏插头，这样充电器先自检，有个时间段，所以要停十几秒钟！2、智能二段式电动车充电器的使用方法一、确定交流电与充电器输入电压是否相符。
二、确定充电器输出电压与电池额定电压是否相符。
三、先插充电器与电池盒相连的插头，后插交流电源插头，充电完成后，先拔交流电源插头。
四、充电指示灯显示红色时表示正常充电，充电完成，充电指示灯由红色变为绿色。
五、充电器用于室内，应注意防潮湿，严禁摔碰，建设不要把充电器放在电动车的后备箱中，以防止震动、颠簸。
充电时严禁覆盖，应放在通风、散热的地方，否则会影响充电器的使用寿命及充电状态，损伤电池。
3、电动汽车常用的充电方法有哪些电动汽车充电操作步骤？电动汽车常用的充电方法有两种，一种是用家里的220伏或者说30伏进行交流变直流充电。
另一种是在高速服务站或者专门的充电站，用上千伏的直流电直接充电。
具体的操作步骤，以家用的充电为例。
从后备箱取出充电器后，将充电器的一端连接到车身的充电口上，另一端接入家用的220伏插头上，此时就可以看到指示灯点亮，说明连接正常，大概到10个小时之后，可完成充电。
望采纳谢谢4、汽车电瓶充电器怎么使用？充电需要20小时，比如12V60Ah充电方式：采用恒压限流方式进行充电，恒压14.V限流15A充电16小时，再以3A恒流充电4小时，共20小时。
电瓶充满电的可根据以下现象来判断：1）蓄电池内产生大量气泡，既出现“沸腾”现象；2）端电压上升至最大值且两小时内不再上升；3）电解液上升至最高位，且两小时内不再上升。
车载充电器是指常规通过汽车电瓶(轿车12V, 卡车24V)供电的车载充电器，大量使用在各种便携式、手持式设备的锂电池充电领域。
5、电动车正确充电方法？电动车的充电问题一直以来都是用户最关心的问题之一。
充电方式不正确有可能损伤电池和电机，甚至有可能造成安全隐患。

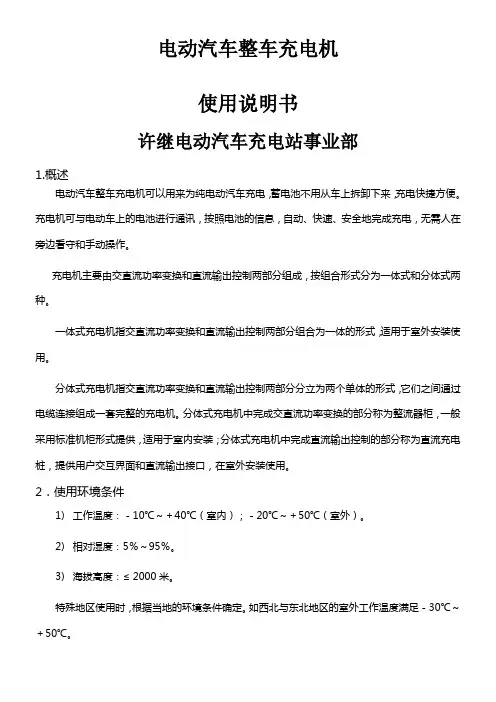

电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。

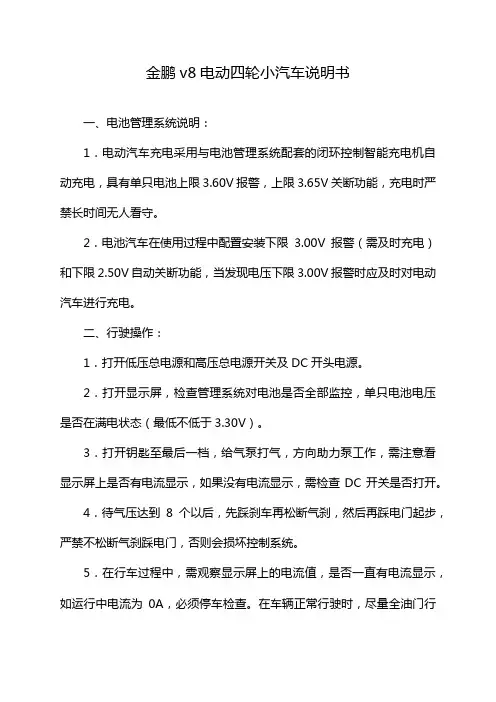

金鹏v8电动四轮小汽车说明书一、电池管理系统说明：1．电动汽车充电采用与电池管理系统配套的闭环控制智能充电机自动充电，具有单只电池上限3.60V报警，上限3.65V关断功能，充电时严禁长时间无人看守。
2．电池汽车在使用过程中配置安装下限3.00V报警（需及时充电）和下限2.50V自动关断功能，当发现电压下限3.00V报警时应及时对电动汽车进行充电。
二、行驶操作：1．打开低压总电源和高压总电源开关及DC开头电源。
2．打开显示屏，检查管理系统对电池是否全部监控，单只电池电压是否在满电状态（最低不低于3.30V）。
3．打开钥匙至最后一档，给气泵打气，方向助力泵工作，需注意看显示屏上是否有电流显示，如果没有电流显示，需检查DC开关是否打开。
4．待气压达到8个以后，先踩刹车再松断气刹，然后再踩电门起步，严禁不松断气刹踩电门，否则会损坏控制系统。
5．在行车过程中，需观察显示屏上的电流值，是否一直有电流显示，如运行中电流为0A，必须停车检查。
在车辆正常行驶时，尽量全油门行驶。
运行中如果路况不好时，需减速行驶，不能太颠簸。
6．再显示屏边有前进、后退、低速、高速机显示屏开关，需注意：起步时高低速开关必须在低速上，速度达到40码以后，松开电门，把高低速开关打到高速上再踩电门；高速变低速时，必须在速度40码以下后，方可松开电门转到低速上，严禁不松电门改变高低速；倒车入库时，前进和后退必须在车辆静止时才能转换，在车辆行驶中严禁按前进、倒退开关。
7．在车辆行驶过程中，如突然发现车辆抖动、异常声响和异常气味时，必须立即停车检查，等排除故障后方可继续行驶，严禁带病行驶。
严禁按错开关。
三、停车充电：1．关闭钥匙，连接充电接口，打开充电机电源和自动充电开关，然在显示屏上设定电流后启动自动充电。
2．如果不能自动充电时，需手动充电，在连接充电接口后，打开车载显示屏后打开充电机前面板，设定最高电压420V，随充电机电线线径大小设定电流，最大电流80A，关闭前面板，打开充电机电源和手动充电；上车观察显示电流和充电机的电流是否一致，如不一致，立即关闭总电源，再关闭充电机；如一致继续充电，在有一只电池达到3.60V电压时，立即关闭总电源，关闭充电机。
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
用户手册电动汽车充电设备 IC-CPD版本 1.0 / 1906在线用户手册 IC-CPD / 35383918（电缆控制和保护设备）2版本 1.0 / 1906目录缩写1. 一般信息电动汽车充电设备 IC-CPD1.一般信息 .......................................... 22.IC-CPD 充电设备概览 ..................... 33.使用的警告、符号和图形 ............. 44.安全说明 .......................................... 65.主要功能 .......................................... 96.用户优势和功能............................ 107.可用的车辆充电口和车辆连接器 .............................................11 8.工业插座可用的电源线 ............... 12 9.家用插座可用的电源线 ............... 1210.ICCB 控制箱的前显示屏 .............. 1411.操作................................................. 1512.故障排除 ........................................ 1513.故障纠正 ........................................ 1514.ICCB 控制箱的背面标签 ............... 1715.维护和保养 .................................... 1816.产品改装 ........................................ 1817.处置................................................. 1918.保修信息 . (19)19.规格 (20)BEV ..........................................纯电动汽车PRCD-S ...............便携式开关漏电保护器EVSE ............................电动汽车供电设备FCC .................................联邦通信委员会ICCB ........................................电缆控制箱IC-CPD .....................电缆控制和保护设备LED .....................发光二极管（指示灯）PHEV ........................插电式混合动力汽车本用户手册以发布时最新的产品信息为准。
电动汽车充电电源技术说明书石家庄通合电子有限公司目录第一章概述 (2)1.1 前言 (2)1.2模块主要特点 (2)1.3模块保护功能 (2)1.4技术指标 (3)第二章模块构成 (7)2.1模块工作原理 (7)2.2模块外形尺寸及固定孔尺寸 (7)2.3输入输出接线端子说明 (8)2.4操作说明 (9)2.5实物效果图 (12)第三章使用环境 (12)第一章概述1.1 前言我公司研制开发的TH系列电源模块，采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、高可靠等优点。
1.2模块主要特点●可适用于三相四线制输入方式。
●采用功率因数校正技术，对电网污染小。
●采用自主均流技术，可实现多台电源冗余并联，扩大输出功率。
●自带风机，强制风冷。
具有过温关机功能。
●具有电池防反接功能。
1.3模块保护功能输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行。
输出限流保护：每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流，如果超负荷，模块自动调低输出电压以保护模块。
短路保护：本模块采用回缩下垂限流方式，模块输出特性如图1-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下，此时模块输出功率很小（几十瓦），以达到保护模块和用电设备的目的。
模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
图1-1 整流模块输出特性模块并联保护：每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。
模块并机输出示意图如图1-2所示。
过流保护：过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。
EVQC30电动汽车快速充电机使用说明书许继电源有限公司1、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a）环境温度：正常工作环境温度-20 C〜+50 C,存储温度-40 C〜+70 C；b）海拔高度w 2000 m ;c）相对温度：5%〜95 %，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座4.3直流充电机接口 4.3.1接口定义充电机与电动汽车充电接口定义应能满足 GB/T 20234.3-2011的要求，如下图3所示：图3直流充电机充电接口定义示意图4.3.2接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示 表1触头电气参数值及功能定义图2充电机外形图非车载充电机急停按钮充电枪及插座车辆插头直流电源正（DC+） 直流电源负（DC-） 设备地（.） 充电通信CAN_H （S+） 充电通信CAN_L （S-）充电连接确认（CCI ） 充电连接确认（CC2） 低压辅助电源正（A+）低压辅助电源负（A-）车辆插座电动汽车直流电源正（DC+）直流电源负（DC-） 底盘地（工）充电通信CAN_H （ S+） 充电通信CAN_L （ S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）车辆插头、车辆插座的触头布置方式如图4和图5所示图4车辆插头触头布置图图5车辆插座触头布置图1、充电机的构成和电气原理充电机主回路包括输入交流进线开关、充电机模块、输出控制接触器和充电接口连接器；二次回路包括“启停”控制继电器、“急停”按钮、直流智能电能表、充电机智能控制器、读卡器、运行状态指示灯和人机交互设备（液晶、键盘或触摸屏（选配））。
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
简述电动汽车汽车慢充系统充电流程
电动汽车慢充系统充电流程主要包括以下步骤：
1. 连接充电设备：将电动汽车停放在充电车位，使用适配的充电线缆连接车辆充电接口与慢速充电桩。
2. 启动充电：通过扫描充电桩屏幕二维码或刷卡等方式授权启动充电，车辆与充电桩开始通讯，确认充电参数。
3. 电流传输：充电桩根据车辆电池管理系统（BMS）的需求，以较低的电流（如AC 220V/380V，16A~32A）对电池进行涓流充电。
4. 充电过程监控：BMS实时监控电池状态，调整充电电流和电压，确保充电安全并保护电池寿命。
5. 充电完成：当电池电量充满或用户手动停止充电时，充电桩自动切断电源，充电结束，随后拔掉充电线缆，完成充电过程。
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
6)输出电压误差：不超过±1％。
7)输出电流误差：在设定的输出直流电流≥30A时，不超过±1％；在设定的输出直流电流＜30A时，不超过±0.3A。
8)输出稳流精度：不超过±1％。
9)输出稳压精度：不超过±0.5％。
10)输出纹波系数：≤0.5％。
11)均流不平衡度：不超过±5％。
12)满载工作效率：≥92％。
13)满载工作噪声：≤60dB。
14)智能电能表准确度等级：1级。
15)连接器动力线触头：DC400V/750V，125A、250A、400A。
16)连接器控制线触头：DC36V，5A。
17)连接器机械操作寿命：≥10000次。
18)平均故障间隔时间：MTBF≥20000h。
19)充电柜外形尺寸：高2260mm，宽800mm，深600（800）mm。
20)充电桩外形尺寸：高1520mm，宽450mm，深335mm。
5．充电机功能5.1电池适应能力充电机能够对下述电池中的一种或多种充电：锂离子蓄电池、镍氢蓄电池和铅酸蓄电池。
充电机控制器能自动识别并选择相应的充电程序和管理参数，具有为电动汽车动力电池系统安全、自动充满电的能力。
5.2充电方式设定充电机的充电设定方式可以分为手动设定方式和自动设定方式两种：1)手动设定方式通过专业操作人员设置充电方式、充电电压、充电电流等参数，当充电机与电动汽车连接正常时，充电机根据设定参数执行相应操作，完成充电过程。
手动设定方式下，充电机与电池管理系统（BMS）无数据交换，BMS不对充电机作任何控制，适用于充电机调试状态，或无BMS管理状态下应急对电动汽车充电。
2)自动设定方式充电过程中，充电机控制器依据电池管理系统（BMS）提供的数据，自动动态调节充电电流和电压参数，执行相应的动作，完成充电过程。
5.3通信管理功能充电机的智能控制器不但是充电机的控制中心，而且是通信枢纽，实现下述通信管理功能：a）具备高速CAN网络与电动汽车BMS通信，用于判断电动汽车动力电池类型；获得动力电池系统参数，充电前和充电过程中动力电池的电压、电流、温度等状态数据，完成充电机的充电控制。
b）通过RS485网络与智能电能表通信，获取电能计量信息，完成充电计费与充电过程的联动控制。
c）通过RS485网络与高频充电模块通信，获取充电模块状态和运行信息，完成充电模块状态监测与充电过程的联动控制。
d）通过RS485网络与智能变送器通信，获取充电机的输出电压和电流信息，完成充电输出数据监测与充电过程的联动控制。
e）通过高速CAN网络将电能计量、充电机工作信息传送给用户终端（UT），获取并执行UT上送的控制命令。
f）通过高速CAN网络或工业以太网与充电站后台监控系统交换数据，上传充电机和动力电池的工作状态和运行信息，获取并执行后台下发的启动或停止充电控制命令。
5.4人机交互功能1、充电机人机交互界面：a）显示输出功能充电机具有LCD显示器，显示下列信息：⏹充电方式、充电电流、充电电压、充电时间；⏹在手动设定过程中显示人工输入信息；⏹在出现故障时显示相应的提示信息。
可根据充电站的建设需要选择显示：电池电压、电池温度、荷电状态等。
充电机具有LED信号灯，指示下列状态：⏹绿色信号灯指示充电机“待机”状态；⏹红色信号灯指示充电机“充电”状态；⏹黄色信号灯指示充电机“充满”状态。
b）手动输入功能充电机具有实现外部手动控制的输入设备即触摸屏，以便对充电机参数进行设定，或对充电机进行启动或停止控制。
2、用户终端（UT）人机交互界面：a）配置彩色触摸液晶显示屏，充电计费方式可设置按电量、按金额、按时间和充满为止；充电启动方式可选择立即充电和预约充电；充电过程中实时显示充电方式、时间、电量及计费信息。
b）设置射频读卡器，支持IC卡付费方式，刷卡的交易流程如图5-1所示，按照“预扣费与实结账”相结合的方式。
c）直流充电桩设置有运行状态指示发光条，绿色常亮指示充电机“待机”状态，红色常亮指示充电机“充电”状态，黄色常亮指示充电机“充满”状态，黄色闪烁时指示充电机“异常”状态。
图5-1直流充电桩刷卡交易流程图5.5安全保护功能a）充电机交流输入配置断路器，具备输入侧的过流保护和短路保护功能。
b）充电机交流输入配置C和D两级防雷器，具备防感应雷、防静电、防操作过电压的保护功能。
c）充电机具备交流输入的过压、欠压和缺相保护功能。
d）充电机直流输出配置断路器，具备输出侧的过流保护和短路保护功能。
e）充电机具备软启动功能，防止直流冲击电流输出。
f）充电机具备急停按钮，能快速切断充电模块电源和分断直流输出开关。
g）充电机能自动判断充电连接器、充电电缆是否正确连接。
当充电机与电动汽车正确连接后，充电机才能允许启动充电过程；当充电机检测到与电动汽车连接不正常时，立即停止充电。
h）在充电过程中，充电机能自动监测各设备的运行和通信状态是否正常，当设备出现异常时，立即停止充电。
i）在充电过程中，充电机能自动根据BMS发送的电池状态和运行信息动态调整充电电流和电压，保证动力电池的温度、充电电压和电流不超过允许值。
j）充电机具备充电限制功能，能根据BMS发送的电池信息，自动选择并限制最大充电电压、充电电流、充电时间和充电电量，保证充电过程的电池不会出现过充。
k）充电机具备阻燃功能。
6整车充电机系统原理点动汽车整车充电机由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，各部分的连接关系如下图6-1图6-1整车充电机系统图7充电机屏体7.1屏体组成如下图7-1为典型的150A/700V中型充电机屏体组成图图7-1充电机屏说明：不同容量和型号的充电机屏，➢上面的整流模块单元AU*数量、型号可能不一样。
➢整流模块单元AU、直流监控装置AM、交流进线开关QF放置位置可能不一样。
➢门楣上的铭牌可能不一样。
7.2充电机屏体端子接线图充电机屏体与外部的接线端子及定义如下图7-2：图7-2充电机屏体接线图充电机屏体与外部的接线有：与电网的交流进线、与直流充电桩之间的功率、信号连接线、与电表的信号采集线。
8．ZCD12充电功率模块8.1概述ZCD12整车充电模块，是针对纯电动汽车而专门研发设计的新型智能充电模块。
该系列产品采用高频软开关变换技术，具有效率高、保护功能齐全和可靠性高的优点；同时，采用模块化的结构和先进的并联均流技术，可实现不同电流等级的充电机的配置，广泛适用于不同容量的电动车充电的场合，满足不同用户的需求。
8.2型号说明ZCD12-□□□□□额定直流电压（伏）额定直流电流（安）系列编号直流充电模块ZCD12系列整车充电模块共有如下规格：⏹ZCD12-50200：输出额定直流电压为200V，额定直流电流为50A⏹ZCD12-25400：输出额定直流电压为400V，额定直流电流为25A⏹ZCD12-20500：输出额定直流电压为500V，额定直流电流为20A⏹ZCD12-15700：输出额定直流电压为700V，额定直流电流为15A8.3产品外形8.3.1产品外形结构ZCD12系列充电模块外形结构如图8-1所示。
图8-1ZCD12系列产品外形8.3.2产品重量ZCD12系列充电模块整机重量不大于25Kg。
8.3.3端子功能定义ZCD12系列充电模块的端子功能定义见表8-1。
表8-1端子功能定义8.4主要功能和特点8.4.1稳压、限流运行功能模块能以设定的电压值和限流值长期对电池组充电并带负载运行。
当输出电流大于限流值时模块自动进入稳流运行状态，输出电流小于限流值时模块自动进入稳压运行状态。
8.4.2输出电压、输出电流本机调节功能同时按下“▲”，“▼”两键一次，进入“H-1”界面，调节“▲”或“▼”可设定模块输出的直流电压值,按“V/A”确定后有效；同时按下“▲”，“▼”两键两次，进入“H-2”界面，调节“▲”或“▼”可调节该整流模块最大限流点,按“V/A”确定后有效。
8.4.3具有LED显示功能单按面板上的“V/A”键，显示模块当前输出的电压、电流值。
8.4.4并机功能多台同型号的模块可以并联运行并自动均流。
若其中某台故障时可自动退出，且不影响其它模块的正常运行。
8.4.5热插拔功能并联工作在机架上的多台充电模块，在不停电状态下，可以任意插拔其中任一台模块使其接入或脱离系统，而不影响其他模块的正常工作。
8.4.6散热方式独立风道的智能风冷。
8.4.7保护及报警功能●输入保护若充电模块的交流输入电源出现过、欠压时，模块即刻停机，无输出电压，面板上“保护ALM”黄灯亮。
当交流输入电源恢复正常后，面板上“保护ALM”黄灯灭，模块自动启动，正常运行。
●过流保护无论何种原因引起过流，充电模块都将保护停机，面板上“保护ALM”黄灯亮。
