电动汽车直流快速充电机使用说明书

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。

2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。

充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。

表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。

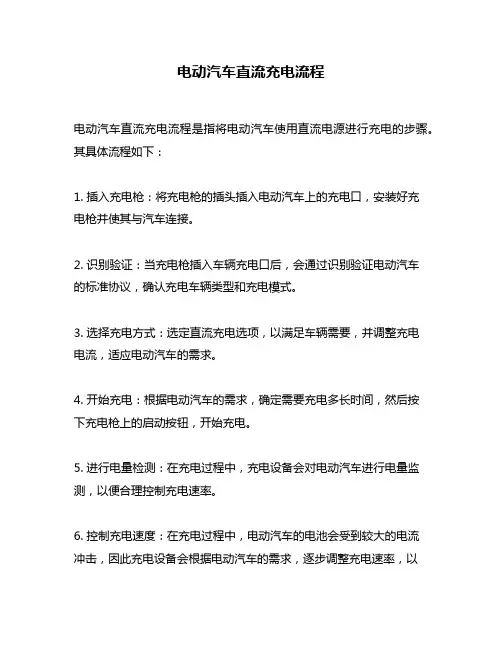

电动汽车直流充电流程
电动汽车直流充电流程是指将电动汽车使用直流电源进行充电的步骤。

其具体流程如下：
1. 插入充电枪：将充电枪的插头插入电动汽车上的充电口，安装好充
电枪并使其与汽车连接。

2. 识别验证：当充电枪插入车辆充电口后，会通过识别验证电动汽车
的标准协议，确认充电车辆类型和充电模式。

3. 选择充电方式：选定直流充电选项，以满足车辆需要，并调整充电
电流，适应电动汽车的需求。

4. 开始充电：根据电动汽车的需求，确定需要充电多长时间，然后按
下充电枪上的启动按钮，开始充电。

5. 进行电量检测：在充电过程中，充电设备会对电动汽车进行电量监测，以便合理控制充电速率。

6. 控制充电速度：在充电过程中，电动汽车的电池会受到较大的电流
冲击，因此充电设备会根据电动汽车的需求，逐步调整充电速率，以
避免电池过度充电和电流过大。

7. 完成充电：当充电过程结束后，充电器会自动停止工作，拔出充电枪，结束充电流程。

总之，电动汽车直流充电流程需要人们在使用电动汽车的过程中进行的操作和管理。

只有顺利进行这些步骤，才能将充电的效率提高到最大，使电动汽车得到快速充电，继续为环保出行做贡献。

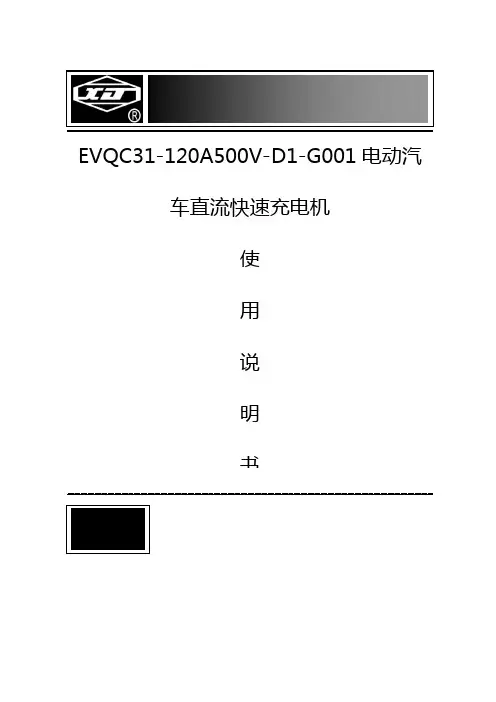

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。

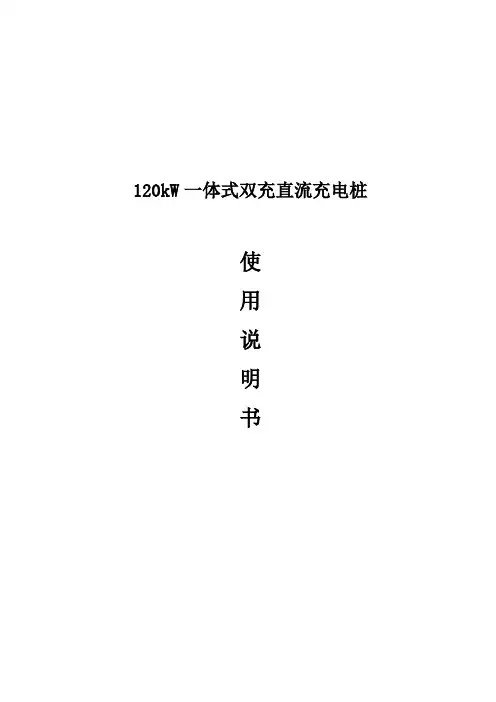

120kW一体式双充直流充电桩使用说明书目录第1章概述 (3)1.1产品简介 (3)1.2产品功能与特点 (3)1.3技术指标与规范 (4)1.4技术参数 (5)1.5产品使用安全警告 (6)第2章结构安装 (7)2.1 充电桩规格尺寸，材质，性能： (7)2.2安装条件 (7)2.3充电桩整体装配图 (8)第3章电气概述及安装 (8)3.1电气概述 (8)3.2双输出功率自动分配模式 (9)3.2安装步骤 (9)第4章操作说明 (11)4.1使用前安全检查 (11)4.2、充电状态说明 (11)4.3、系统管理 (14)4.4 充电状态说明 (16)4.5 注意事项 (17)4.6 设备指示灯说明 (17)4.7 急停开关使用说明 (18)第1章概述1.1产品简介本产品120kW直流充电系统，利用充电架为电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制。

本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电架的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

1.2产品功能与特点➢本系统采用32位高性能嵌入式工业级处理器作为主控制器。

➢电源模块内置CPU 实现智能化管理，具自动控制功能。

采用ZVZCS 和LLC 谐振软开关技术，效率高达94%，输入侧谐波电流含量THDi≤5%。

➢本系统采用0.5S 级多功能电度表，精确计量充电汽车所充电量。

➢本系统采用非接触式刷卡装置。

并且对卡片实现硬件加密认证处理，保证卡片账户数据安全。

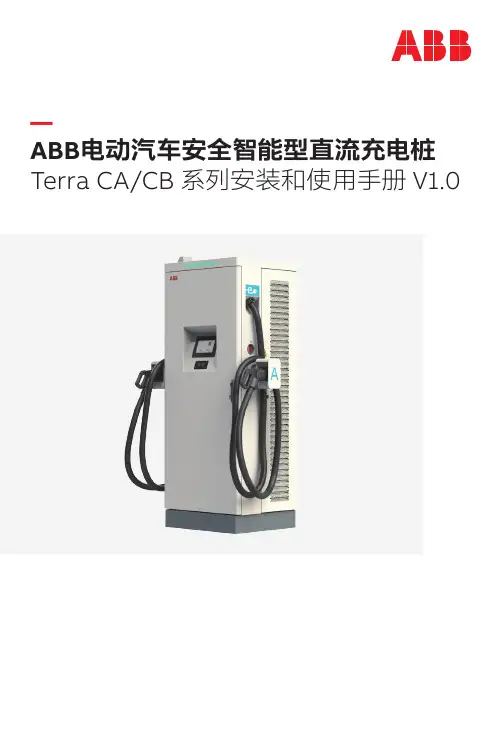

—ABB电动汽车安全智能型直流充电桩Terra CA/CB 系列安装和使用手册 V1.02Terra CA/CB 系列直流充电机安装和使用手册—Copyright ©ABB（中国）有限公司之全资下属公司——厦门ABB低压电器设备有限公司深圳分公司 版权所有，保留一切知识产权和最终解释权。

未经书面许可，任何单位和个人不得擅自摘抄、复制本使用手册内容，并不得以任何形式传播。

文中所栽述的产品以实物为准，产品的衍生和变更升级会导致偏差，本文档的升级也可能无法及时告知阁下，敬请见谅。

您可以访问网站获取最新产品信息：https:///ev-charging/zh—目 录004–009安全声明010–021 产品概述022–041 安装说明042–048 使用说明049–051维护说明052–054 故障处理055–057 出厂信息058 服务支持3Terra CA/CB 系列直流充电机安装和使用手册4Terra CA/CB 系列直流充电机安装和使用手册 —安全声明安全标识5 Terra CA/CB 系列直流充电机安装和使用手册6Terra CA/CB 系列直流充电机安装和使用手册—安全声明安全警告ABB 充电桩严格按照国家及国际相关的安全标准设计检测。

但是，电力电子设备的安全不仅仅受设备质量本身的影响，与搬运、安装、试运行、操作、维护、拆除等操作也高度关联，不正确的使用或误操作会导致以下风险：•触电、短路、着火、爆炸和严重灼伤的风险；•对操作者或第三方的生命和人身安全造成危害；•损坏充电桩，或同时造成其他财产损坏或损毁。

为了避免安全事故的发生，安装和维修过程中需要严格遵守以下安全注意事项。

•安装前准备、安装、移动、维护、拆卸时，务必经由专业技术人员完成，切勿擅自装卸；•专业技术人员具备资质并且接受过培训和/或证明具备有关充电桩结构和操作的技能和知识；•完整阅读过本手册并掌握操作相关安全事项。

7 Terra CA/CB 系列直流充电机安装和使用手册8Terra CA/CB 系列直流充电机安装和使用手册 —安全声明安全警告—安全声明责任声明机主责任机主和现场操作人员要求：• 在保护措施充分实施的前提下运行充电站，并确保保护设施正确安装和定期维护• 备好应急预案，指示人们在紧急情况下如何处理• 根据本手册描述的要求，准备充电桩的安装现场• 确保充电桩有足够的通过和维护空间• 指派一名负责安全运作和总体协调的人员• 需充分知悉，未经ABB 许可改变和变更，有可能影响机主的运营授权，也有可能影响质保免责声明产品设备需要在一定范围条件内正常使用，有以下情况之一导致事故或损坏者，ABB 不承担责任。

EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述........................................... 错误!未指定书签。

1.1 ....................................................... 适用范围错1.2 ....................................................... 型号说明错1.3 ....................................................... 产品概述错1.3.1 ..................................................... 产品构成错1.3.2 ..................................................... 产品原理错1.4 ....................................................... 使用环境错1.5 ....................................................... 性能参数错1.6 ................................................... 外形结构尺寸错1.7 ..................................................... 充电机接口错1.7.1 ..................................................... 接口定义错1.7.2 ..................................................... 接口要求错1.7.3 ................................................. 触头布置方式错2 功能特点....................................... 错误!未指定书签。

电动汽车快速充电机操作规程一、前言二、操作环境与准备工作1.操作环境应达到以下要求：a.充电机应安装在通风良好、无水、防火和防爆等条件满足的场所。

b.充电区域应设有明显的标识，以便警示他人注意。

c.充电机与其他电器设备应保持一定的距离，防止相互干扰。

2.操作前应进行以下准备工作：a.确保充电机和电动汽车的连接线路完好无损。

b.检查充电机的冷却系统是否正常工作，防止过热。

c.检查充电机中的所有电气设备是否完好，并确保没有发生故障。

d.检查充电机的接地线是否连接良好，确保安全可靠。

三、操作步骤1.将电动汽车停放在充电区域，并确保车辆的手刹已拉紧。

2.打开电动汽车的充电接口盖，将接口插头正确插到电动汽车的充电插座上。

3.判断电动汽车的电池容量和充电需求，并选择合适的电压和电流进行充电。

4.操作充电机的控制系统，启动充电过程。

5.在充电过程中，密切观察充电机的工作状态和指示灯的显示情况，确保充电过程正常进行。

6.充电过程中，禁止在充电区域内进行吸烟、使用明火等易燃物品。

7.充电完成后，关闭充电机的控制系统，并断开电动汽车与充电机之间的连接，插头从充电插座上拔出。

8.关闭电动汽车的充电接口盖，并将车辆从充电区域移走。

四、安全注意事项1.严禁在充电机周围堆放杂物，保持良好的通风环境。

2.使用充电机时，注意防止水和尘土等杂质进入充电机内部，避免短路或其他故障。

3.远离易燃气体和易爆物品，防止发生火灾或爆炸。

4.严禁在充电机周围进行焊接、切割等高温操作，以防止引发火灾。

5.使用充电机时，不得轻易解开或改变电路连接，以免引发电击等安全事故。

6.充电机在运行过程中不允许进行维修或更换零部件，如果发现故障应立即停机并通知维修人员进行处理。

7.在充电机工作时，不得使用手机或其他电子设备进行通话或操作，以免干扰充电机的正常运行。

8.对于非专业人士，禁止擅自操作电动汽车充电机，必须由经过培训与考核合格的人员操作。

五、操作规程的培训与执行1.操作规程必须由专业人士进行培训，并进行考核，合格后方可操作充电机。

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。

2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。

充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。

表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。

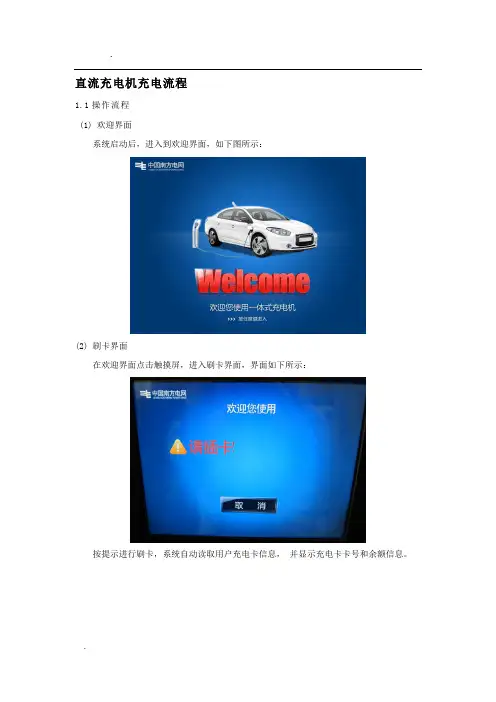

直流充电机充电流程
1.1操作流程
(1) 欢迎界面
系统启动后，进入到欢迎界面，如下图所示：
(2) 刷卡界面
在欢迎界面点击触摸屏，进入刷卡界面，界面如下所示：
按提示进行刷卡，系统自动读取用户充电卡信息，并显示充电卡卡号和余额信息。

（3）充电方式选择界面
进入选择充电方式界面，系统默认为自动充电方式，用户可根据需要选择充电方式。

选择按金额充电、按电量充电、按时间充电进入对应数值的输入界面：
(4) 插入插头提示界面
用户设置充电模块完成或自动充电模式，系统判断用户余额满足充电条件，系统自动提示用户插入充电插头：
（5）启动充电界面
系统进行连接确认后，进入开始启动充电界面：
充电过程中，充电信息、余额信息显示在液晶显示屏。

（6）充电完成界面
用户刷卡进行充电费用结算后，拔下充电插头，完成充电过程。

（7）再见界面
1.2直流充电流程图
1.3充电注意事项及异常状况处理
●当故障指示灯亮时，请勿使用直流充电机。

●刷卡开始充电后，直流充电机专用卡被锁定。

必须在同一直流充电机第二次
刷卡，结束充电后卡片恢复正常。

●当充电完成或余额不足时，充电将自动结束。

请刷卡取出插头，完成充电
流程。

●充电过程因插头意外松脱。

为保护用户安全，充电将自动结束。

请刷卡取
出插头，完成充电流程。

●在插入充电插头前，应确保电动汽车处于熄火状态。

●充电枪出入电动汽车充电插座需插入到位，并锁紧。

●充电过程中车辆不能移动。

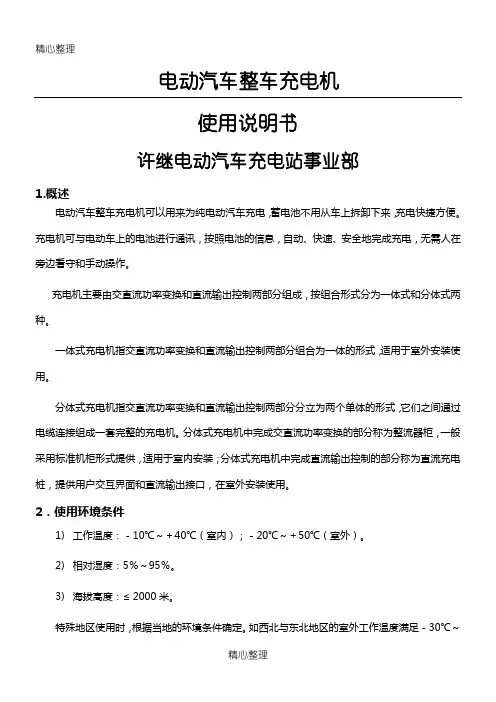

电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述种。

用。

一般2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。

2)相对湿度：5％～95％。

3)海拔高度：≤2000米。

特殊地区使用时，根据当地的环境条件确定。

如西北与东北地区的室外工作温度满足－30℃～＋50℃。

3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。

ZCD10-□/□46)输出电压误差：不超过±1％。

7)输出电流误差：在设定的输出直流电流≥30A时，不超过±1％；在设定的输出直流电流＜30A时，不超过±0.3A。

8)输出稳流精度：不超过±1％。

9)输出稳压精度：不超过±0.5％。

10)输出纹波系数：≤0.5％。

11)均流不平衡度：不超过±5％。

12)满载工作效率：≥92％。

13)满载工作噪声：≤60dB。

14)15)16)17)18)19)20)55.1制器能自动识别并选择相应的充电程序和管理参数，具有为电动汽车动力电池系统安全、自动充满电的能力。

5.2充电方式设定充电机的充电设定方式可以分为手动设定方式和自动设定方式两种：1)手动设定方式通过专业操作人员设置充电方式、充电电压、充电电流等参数，当充电机与电动汽车连接正常时，充电机根据设定参数执行相应操作，完成充电过程。

手动设定方式下，充电机与电池管理系统（BMS）无数据交换，BMS不对充电机作任何控制，适用于充电机调试状态，或无BMS管理状态下应急对电动汽车充电。

2)5.3a）b）c监测与充电过程的联动控制。

d）通过RS485网络与智能变送器通信，获取充电机的输出电压和电流信息，完成充电输出数据监测与充电过程的联动控制。

e）通过高速CAN网络将电能计量、充电机工作信息传送给用户终端（UT），获取并执行UT上送的控制命令。

120kW一体式双充直流充电桩使用说明书目录第1章概述 (3)1.1产品简介 (3)1.2产品功能与特点 (3)1.3技术指标与规范 (4)1.4技术参数 (5)1.5产品使用安全警告 (6)第2章结构安装 (7)2.1 充电桩规格尺寸，材质，性能： (7)2.2安装条件 (7)2.3充电桩整体装配图 (8)第3章电气概述及安装 (8)3.1电气概述 (8)3.2双输出功率自动分配模式 (9)3.2安装步骤 (9)第4章操作说明 (11)4.1使用前安全检查 (11)4.2、充电状态说明 (11)4.3、系统管理 (14)4.4 充电状态说明 (16)4.5 注意事项 (17)4.6 设备指示灯说明 (17)4.7 急停开关使用说明 (18)第1章概述1.1产品简介本产品120kW直流充电系统，利用充电架为电动汽车提供直流电能，提供友好的人机操作界面，具有相应的控制、计费、扣费、通信功能和保护功能。

本直流充电系统为电动汽车电池提供所需的直流电源，此系统集功率变换、充电控制、管理、查询、显示以及通讯于一体，通过与电池管理系统(BMS)通讯，实现对整个充电过程的智能化控制。

本产品采用模块化设计，拥有多重保护功能，人性化的画面提示功能，自动化的充电控制；产品提供CAN、以太网、GPRS等多种通信接口与监控中心或运营管理中心实时通信，并接受监控中心的指令限制车载充电机的输出功率等，实时监测充电架的连接状态，连接异常将立即终止充电，确保充电过程中的人身和车辆安全。

1.2产品功能与特点➢本系统采用32位高性能嵌入式工业级处理器作为主控制器。

➢电源模块内置CPU 实现智能化管理，具自动控制功能。

采用ZVZCS 和LLC 谐振软开关技术，效率高达94%，输入侧谐波电流含量THDi≤5%。

➢本系统采用0.5S 级多功能电度表，精确计量充电汽车所充电量。

➢本系统采用非接触式刷卡装置。

并且对卡片实现硬件加密认证处理，保证卡片账户数据安全。

电动汽车快速充电机操作规程
一：操作前的准备
1、检查配电柜的电压是否正常--380V±15%
2、检查配电柜的空气开关是否到位—空气开关通断需到位，
不允许存在出现虚位的情况
3、检查充电机的外观与附件外观是否正常
二：操作流程
1依次合上总电源开关和控制电源开关
2车辆熄火，拔下车钥匙，将充电枪插头插入车辆侧插座，点击显示屏“充电设置”，按键进入界面，选择“BMS模式”，点击右侧“自动充满”。

3点击显示屏上的“确认启动”键开始充电
4电充满充电机自动停机后，拔出枪挂好枪线、枪头，充电完成
5关闭充电机总电源开关与控制电源开关
三：安全注意事项
1严禁在充电过程中带电插拔充电枪，以免发生意外以及对充电机和汽车造成不可逆的损坏。

2严禁非指定的操作人员接近或操作充电机
3. 充电机显示过压、欠压、过流、过温、显示屏不亮的情况请立即关闭充电机总电源并联系维修人员进行维护。

电动汽车充电器用户手册2023尊敬的用户：欢迎使用我们的电动汽车充电器！为了您能够更好地使用产品，在开始使用之前，请先认真阅读本用户手册，以确保您对充电器的操作和使用有所了解。

一、产品概述电动汽车充电器是一种专用于电动汽车充电的设备，通过与车辆连接，将交流电能转换为直流电能，并将充电电流传输至电动汽车电池组中。

二、产品特点1. 高效充电：充电器采用先进的充电技术，能够提供高效的充电体验，缩短充电时间。

2. 安全可靠：充电器内置多种保护机制，包括过电流保护、过温保护、短路保护等，确保充电过程安全可靠。

3. 多种充电模式：充电器支持不同的充电模式，包括快充模式和慢充模式，满足用户不同的充电需求。

4. 充电记录功能：充电器具备充电记录功能，可以记录每次充电的时间、电量等信息，提供充电数据参考。

三、安全注意事项为了保障您的安全和充电器的正常使用，请务必遵守以下注意事项：1. 在使用前，请确保充电器外壳没有损坏，避免触碰裸露电线。

2. 仅将充电器插入标明电动汽车充电接口的插座，且确保插头与插座紧密连接。

3. 在进行充电前，请确保电动汽车的电池组正常，避免故障充电导致损坏。

4. 如果发现充电器异常，如过热或冒烟等情况，请立即停止使用，并与售后服务联系。

5. 请勿将充电器暴露在潮湿或多尘的环境中，以免损坏设备。

6. 充电器仅适用于室内使用，请勿使用在户外或潮湿环境中。

四、操作说明1. 连接电动汽车：先将充电器插头插入电动汽车的充电接口，确保插头与插座连接牢固。

2. 选择充电模式：根据需求选择快充模式或慢充模式，您可以根据车辆情况和时间限制进行选择。

3. 设置充电参数：根据电动汽车的电池组容量和目标充电电量，设置充电器的电流和时间等参数。

4. 开始充电：确认参数设置正确后，按下开始充电按钮，充电器将开始工作。

5. 充电过程中，您可以通过充电器上的显示屏实时监测充电状态和剩余充电时间。

五、常见问题解答1. 为什么充电器无法正常启动？可能是因为未正确插入充电插头，请检查插头和插座是否连接紧密。

EVQC30电动汽车快速充电机使用说明书许继电源有限公司1、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。

2、环境条件a）环境温度：正常工作环境温度-20 C〜+50 C,存储温度-40 C〜+70 C；b）海拔高度w 2000 m ;c）相对温度：5%〜95 %，无凝结。

充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座4.3直流充电机接口 4.3.1接口定义充电机与电动汽车充电接口定义应能满足 GB/T 20234.3-2011的要求，如下图3所示：图3直流充电机充电接口定义示意图4.3.2接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示 表1触头电气参数值及功能定义图2充电机外形图非车载充电机急停按钮充电枪及插座车辆插头直流电源正（DC+） 直流电源负（DC-） 设备地（.） 充电通信CAN_H （S+） 充电通信CAN_L （S-）充电连接确认（CCI ） 充电连接确认（CC2） 低压辅助电源正（A+）低压辅助电源负（A-）车辆插座电动汽车直流电源正（DC+）直流电源负（DC-） 底盘地（工）充电通信CAN_H （ S+） 充电通信CAN_L （ S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）车辆插头、车辆插座的触头布置方式如图4和图5所示图4车辆插头触头布置图图5车辆插座触头布置图1、充电机的构成和电气原理充电机主回路包括输入交流进线开关、充电机模块、输出控制接触器和充电接口连接器；二次回路包括“启停”控制继电器、“急停”按钮、直流智能电能表、充电机智能控制器、读卡器、运行状态指示灯和人机交互设备（液晶、键盘或触摸屏（选配））。

电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。

充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。

充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。

一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。

分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。

分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。

2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。

2)相对湿度：5％～95％。

3)海拔高度：≤2000米。

特殊地区使用时，根据当地的环境条件确定。

如西北与东北地区的室外工作温度满足－30℃～＋50℃。

3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。

ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。

4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。

3)输入谐波电流总畸变率：≤27％。

4)额定输出功率：N×10kW（N=1、2、3......）。

5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
