许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书许继电源有限公司XU JI POWER CO.,LTD.目录1 概述 ........................................................ 错误!未定义书签。
1.1 适用范围 .. (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 ................................................................. 产品构成1 1.3.2 ................................................................. 产品原理2 1.4 使用环境 .. (2)1.5 性能参数 (3)1.6 外形结构尺寸 (5)1.7 充电机接口 (5)1.7.1 ................................................................. 接口定义5 1.7.2 ................................................................. 接口要求51.7.3 ............................................................. 触头布置方式62 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (8)2.6 语音提示功能 (8)2.7 历史记录功能 (8)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 ....................................................... 充电卡支付操作流程9 3.1.2 ....................................................... 二维码支付操作流程1 3.1.3 ................................................... 手机验证码支付操作流程1 3.1.4 ..................................................... 账号密码支付操作流程1 3.2 充电信息查询 (13)3.3 充电状态指示灯 (13)3.4 其他操作 (13)3.4.1 ........................................................ 下载手机客户端APP 1 3.4.2 ............................................................. 获取设备信息13.4.3 ............................................................... 充电卡查询1 3.4.4 ............................................................... 充电卡解锁13.5 使用注意事项 (14)4 安装说明 (15)5 异常处理 (16)6 运输、贮存 (18)7 开箱及检查 (18)8 随机文件及附件 (18)9 保修服务 (18)9.1 保修条件 (18)9.2 保修期限 (19)9.3 保修办法 (19)10 原理附图 (33)1概述1.1适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。
高频PFC 1.5KW 铅酸电池充电机 HF/PFC 1.5KW Lead-acid Battery Charger尺寸 Size (mm)：348(L) × 180(W) × 140(H)高频PFC 2KW 铅酸电池充电机 HF/PFC 2KW Lead-acid Battery Charger型号Models尺寸 Size ( mm)：349(L) × 198(W) × 139(H)型号Models尺寸Size (mm)：357(L) × 254(W) × 179(H)高频PFC 4KW铅酸电池充电机HF/PFC 4KW Lead-acid Battery Charger型号Models尺寸Size (mm): 367(L) × 352(W) × 139(H)型号Models尺寸Size (mm)：546(L) × 356(W) × 137(H)高频PFC 8KW铅酸电池充电机HF/PFC 8KW Lead-acid Battery Charger型号Models尺寸Size (mm)：357(L) × 254(W) × 377(H)一、产品概述及应用范围本系列充电机适用的电池有富液注水、GEL、AGM、半胶体等铅酸电池。
整机具有重量轻、体积小、充电稳定，效率高、安全可靠等特点。
可以进行浮充、均充自动切换，并具有电池反接、输出短路、输出过载等保护功能。
本系列充电机广泛应用于对电动汽车、叉车、高尔夫球车、电动游览车、电动游船、电动清洁设备和UPS不间断电源、太阳能发电、风力发电及电力通讯铁路系统等的循环充电。
二、技术指标额定输入电压：AC85V～AC265V额定频率：45～65 Hz功率因数：≥0.98满载效率：≥93％机械冲击及抗震等级：符合SAEJ1378要求防护等级：IP46工作温度：-40℃～+55℃存储温度：-40℃～+100℃充电控制：温度补偿控制，绝不过充、欠充充电方式：10条充电曲线可选三、保护特性1、过热保护：当充电机内部温度超过75℃，充电电流自动减少，超过85℃时，充电机保护性关机，温度下降时，自动恢复充电。
电动汽车充电操作规程
随着电动汽车的普及，充电设施也越来越多。
然而，许多车主
对电动汽车的充电操作规程仍然不够了解。
正确的充电操作不仅可
以延长电池寿命，还可以确保充电安全。
下面是一些电动汽车充电
操作规程的建议。
1. 选择合适的充电设施，在充电前，确保选择合适的充电设施。
有些电动汽车需要特殊的充电插头，因此要选择适合自己车型的充
电设施。
2. 检查充电设施，在充电前，要仔细检查充电设施的状态，确
保设施完好无损，没有损坏或者漏电的情况。
3. 连接充电插头，在连接充电插头时，确保插头和充电口对齐，并插入牢固。
在插入插头之前，先确保充电设施已经关闭。
4. 启动充电，连接好充电插头后，按照充电设施的操作说明启
动充电。
在充电过程中，要时刻留意充电设施的状态，确保充电过
程正常进行。
5. 充电完成，当充电完成后，先关闭充电设施，再拔出充电插头。
确保在拔出插头之前，充电设施已经关闭。
6. 注意安全，在充电过程中，要注意安全，避免触碰充电设施或者充电插头，以免发生触电事故。
以上就是电动汽车充电操作规程的一些建议。
正确的充电操作可以确保充电安全，延长电池寿命，同时也有助于节约能源。
希望车主们能够遵守充电操作规程，保障充电安全，为环保出行贡献一份力量。
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。

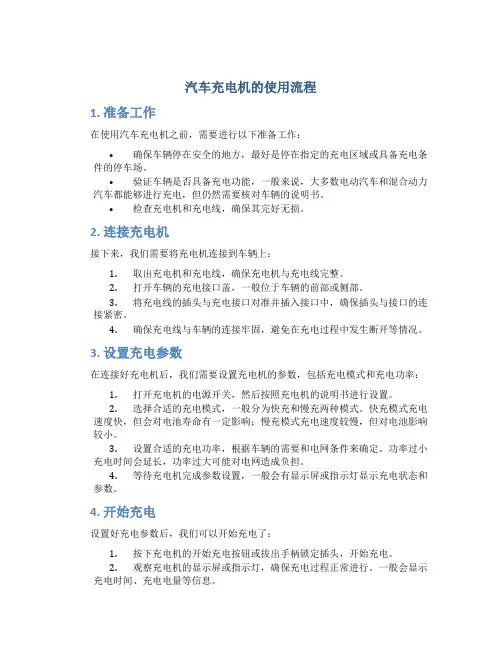

汽车充电机的使用流程1. 准备工作在使用汽车充电机之前，需要进行以下准备工作：•确保车辆停在安全的地方，最好是停在指定的充电区域或具备充电条件的停车场。
•验证车辆是否具备充电功能，一般来说，大多数电动汽车和混合动力汽车都能够进行充电，但仍然需要核对车辆的说明书。
•检查充电机和充电线，确保其完好无损。
2. 连接充电机接下来，我们需要将充电机连接到车辆上：1.取出充电机和充电线，确保充电机与充电线完整。
2.打开车辆的充电接口盖，一般位于车辆的前部或侧部。
3.将充电线的插头与充电接口对准并插入接口中，确保插头与接口的连接紧密。
4.确保充电线与车辆的连接牢固，避免在充电过程中发生断开等情况。
3. 设置充电参数在连接好充电机后，我们需要设置充电机的参数，包括充电模式和充电功率：1.打开充电机的电源开关，然后按照充电机的说明书进行设置。
2.选择合适的充电模式，一般分为快充和慢充两种模式。
快充模式充电速度快，但会对电池寿命有一定影响；慢充模式充电速度较慢，但对电池影响较小。
3.设置合适的充电功率，根据车辆的需要和电网条件来确定。
功率过小充电时间会延长，功率过大可能对电网造成负担。
4.等待充电机完成参数设置，一般会有显示屏或指示灯显示充电状态和参数。
4. 开始充电设置好充电参数后，我们可以开始充电了：1.按下充电机的开始充电按钮或拔出手柄锁定插头，开始充电。
2.观察充电机的显示屏或指示灯，确保充电过程正常进行。
一般会显示充电时间、充电电量等信息。
3.在充电过程中，建议不要离开车辆太远，以免发生意外情况或需要紧急停止充电。
5. 停止充电当需要停止充电时，我们可以按照以下步骤进行：1.确保车辆周围安全无妨碍后，按下充电机的停止充电按钮或推动手柄解锁插头，停止充电。
2.拔出充电线的插头，将其放回充电机的存放位置。
3.关闭车辆的充电接口盖，确保接口保持清洁。
6. 安全注意事项在使用汽车充电机的过程中，我们需要注意以下安全事项：•使用经过认证的充电设备，避免使用劣质、损坏或不合格的设备。
EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。
1.1 适用范围.......................................................................................................................... 错误!未指定书签。
1.2 型号说明.......................................................................................................................... 错误!未指定书签。
1.3 产品概述.......................................................................................................................... 错误!未指定书签。
1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。
1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。

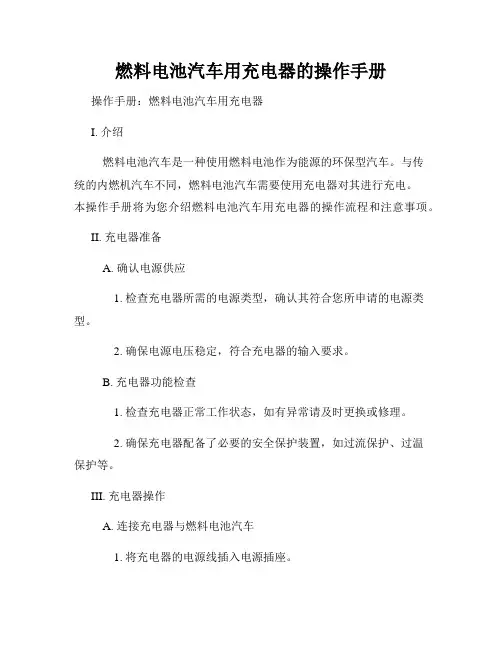

燃料电池汽车用充电器的操作手册操作手册：燃料电池汽车用充电器I. 介绍燃料电池汽车是一种使用燃料电池作为能源的环保型汽车。
与传统的内燃机汽车不同，燃料电池汽车需要使用充电器对其进行充电。
本操作手册将为您介绍燃料电池汽车用充电器的操作流程和注意事项。
II. 充电器准备A. 确认电源供应1. 检查充电器所需的电源类型，确认其符合您所申请的电源类型。
2. 确保电源电压稳定，符合充电器的输入要求。
B. 充电器功能检查1. 检查充电器正常工作状态，如有异常请及时更换或修理。
2. 确保充电器配备了必要的安全保护装置，如过流保护、过温保护等。
III. 充电器操作A. 连接充电器与燃料电池汽车1. 将充电器的电源线插入电源插座。
2. 确保充电器与燃料电池汽车之间的连接线完好无损。
3. 将连接线的插头插入燃料电池汽车的充电接口。
B. 开启充电器1. 打开充电器的电源开关，确保电源指示灯点亮。
2. 检查充电器显示屏上的充电参数是否正确。
C. 充电过程监控1. 在充电过程中，保持充电器的正常工作状态监控。
2. 检查充电器显示屏上的充电进度，确保电池充电到足够的电量。
D. 充电器关闭1. 当燃料电池汽车达到所需电量时，关闭充电器的电源开关。
2. 断开充电器与燃料电池汽车之间的连接线。
IV. 注意事项A. 安全用电1. 不要将充电器暴露在潮湿或多尘的环境中。
2. 不要使用损坏的电源线或插头插座，以避免电击。
B. 充电器维护1. 定期清洁充电器，确保其正常工作。
2. 如发现充电器异常，请立即停用并联系专业人员进行维修。
C. 遵循使用规范1. 只能使用适用于燃料电池汽车的专用充电器。
2. 不要在充电器使用过程中进行其他操作。
V. 总结本操作手册为您提供了燃料电池汽车用充电器的操作指南，从准备工作到具体操作和注意事项都进行了详细说明。
使用燃料电池汽车充电器时，请务必按照本手册的要求进行操作，以确保充电的安全和效果。
（注：此为虚构文章，与现实内容无关）。
新能源充电机的使用流程1. 准备工作在使用新能源充电机之前，需要先进行一些准备工作。
以下是具体步骤：•安装充电机：将充电机安装在合适的位置上，确保充电机的插头与电源插座相匹配并牢固连接。
•检查供电情况：确认充电机所连接的电源是否正常供电，排除供电不稳定或故障的情况。
•确认车辆型号：根据车辆的型号，选择合适的充电接口和充电线。
•检查车辆状态：确保车辆处于停止状态，并关闭电源开关。
2. 连接车辆和充电机接下来，根据以下步骤，将车辆与充电机连接起来：•打开充电机开关：先打开充电机的开关，确保充电机处于工作状态。
•打开车辆充电接口：根据车辆的型号和充电接口位置，按照车辆的使用手册打开充电接口盖板。
•连接充电线：将充电线插入充电机的插座，确保插头与插座完全贴合并锁定。
•连接车辆接口：将充电线的另一端插入车辆充电接口，确保插头与接口完全贴合并锁定。
3. 开始充电一切准备工作完成后，可以开始进行充电操作。
以下是详细步骤：•选择充电模式：根据需要设置充电模式，例如快充或慢充模式。
•设置充电量：根据需要设置充电量或充电时间。
•开始充电：按下充电机上的开始充电按钮或设置好充电参数后，充电机将开始对车辆进行充电。
•监控充电过程：在充电过程中，可以通过充电机上的显示屏或相关APP监控充电进度和充电状态。
•结束充电：当车辆达到设定的充电量或时间后，充电机会自动停止充电。
•断开连接：先从车辆的充电接口上拔出充电线，然后再从充电机的插座上拔出充电线插头。
4. 注意事项在使用新能源充电机的过程中，需注意以下事项：•安全操作：遵循充电机的操作指南，不得擅自拆解或改装充电机。
•避免操作误区：在操作充电机之前，需要对充电机的使用流程和特性有一定的了解，避免操作上的误区。
•定期检查：定期检查充电机和相关设备的安全性能和运行状况，确保其正常工作。
•室外使用：如需在室外使用充电机，请确保其具备防水、防雷等安全措施。
5. 故障处理在充电过程中，可能会遇到一些故障情况。
充电机使用说明(总2页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
充电机使用说明
1.先将电流调节选钮逆时针旋到底，指示到“关‘位置；
2.根据电瓶的端电压将选择开关置于“24”V档；
3.连接待充电的电瓶，注意极性绝对不能接错，红色充电夹子接电瓶正极（＋），黑色或绿色充电夹子接电瓶负极（－），此时电压指示为蓄电池电压；
4.接通电源，转动电流调节按钮，电源指示灯亮，电压表和电流表应有指示；
5.调整电流调节旋钮，即可改变充电电流，充电电流的大小，应根据电瓶的容量来确定。
标准充电电流（数值上）应为电池容量（安时）的1/10，充电时间10小时左右，充电效果最佳。
如果须应急充电，可适当增大充电电流，但不能超过标准充电电流的2倍，充电时间应适当缩短；
6.如果利用晚上时间充电，请一定按标准电流值充电，因夜间，电网电压会升高，充电电流也会升高；
7.当“保险丝断”指示灯亮时，说明保险丝已烧断，请查出原因并更换同规格保险丝后再使用；
8.充电完毕，先关断充电机电源，再断开充电夹子。
注意事项
1.启动柴油发电机前，除按照《柴油发电机运行指南》的要求外，还应检查充电机是否已拆除，充电机拆除后，才能启动柴油发电机；
2.切勿将输出正负极两个夹子短路，以免烧毁保险丝或机内元件；
3.大电流充电易损坏电池，缩短电池使用寿命，请尽量按标准电流值充电；
4.如果本机工作不正常，首先检查保险丝是否熔断，如果保险丝完好，充电电压指示正常，应再检查是否电瓶内部损坏，否则请送维修点维修。
电动汽车整车充电机使用说明书许继电动汽车充电站事业部 1. 概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1）工作温度：一10 C〜+ 40C （室内）；一20 C〜+ 50 C （室外）。
2）相对湿度：5%〜95 %。
3）海拔高度：冬2000米特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足—30 C 〜+ 50 Co3 .规格型号充电机系统由充电功率模块、充电监控模块和保护幵关、接触器、用户终端设备等组成，其型号规格定义如下。
标称输出电压（单位：V指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下:11 ――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4 .技术参数1）输入电压：三相五线；电压范围380VAC i20% ;频率50HZ i2%2）输入功率因数：》0.94 o3）输入谐波电流总畸变率：冬27%。
4）额定输出功率：N X10kW （N=1、2、3……）o5）输出电压范围：100 〜200V ; 200 〜400V ; 250 〜500V ; 350 〜700V。
6）输出电压误差：不超过土1%7) 输出电流误差：在设定的输出直流电流》30A时，不超过土1 %;在设定的输出直流电流v 30A时，不超过土0.3A o8) 输出稳流精度：不超过± 1 %o9) 输出稳压精度：不超过± 0.5%10) 输出纹波系数：< 0.5 %o11) 均流不平衡度：不超过± 5%o12) 满载工作效率：> 92%o13) 满载工作噪声：< 60dB o14) 智能电能表准确度等级：1 级15) 连接器动力线触头：DC400V/750V ，125A 、250A 、400A。
16) 连接器控制线触头：DC36V ，5A 。
17) 连接器机械操作寿命：> 10000 次。
18) 平均故障间隔时间：MTBF > 20000h o19) 充电柜外形尺寸：高2260mm ，宽800mm ，深600（800）mm20) 充电桩外形尺寸：高1520mm ，宽450mm ，深335mm 。
5．充电机功能5.1 电池适应能力充电机能够对下述电池中的一种或多种充电：锂离子蓄电池、镍氢蓄电池和铅酸蓄电池。
充电机控制器能自动识别并选择相应的充电程序和管理参数, 力电池系具有为电动汽车动统安全、自动充满电的能力。
5.2 充电方式设定充电机的充电设定方式可以分为手动设定方式和自动设定方式两种：1) 手动设定方式通过专业操作人员设置充电方式、充电电压、充电电流等参数，当充电机与电动汽车连接正常时，充电机根据设定参数执行相应操作，完成充电过程。
手动设定方式下，充电机与电池管理系统( BMS )无数据交换，BMS 不对充电机作任何控制，适用于充电机调试状态，或无BMS 管理状态下应急对电动汽车充电。
2) 自动设定方式充电过程中，充电机控制器依据电池管理系统( BMS )提供的数据，自动动态调节充电电流和电压参数，执行相应的动作，完成充电过程。
5.3 通信管理功能充电机的智能控制器不但是充电机的控制中心，而且是通信枢纽，实现下述通信管理功能：a) 具备高速CAN 网络与电动汽车BMS 通信，用于判断电动汽车动力电池类型；获得动力电池系统参数，充电前和充电过程中动力电池的电压、电流、温度等状态数据，完成充电机的充电控制。
b) 通过RS485 网络与智能电能表通信，获取电能计量信息，完成充电计费与充电过程的联动控制。
c) 通过RS485 网络与高频充电模块通信，获取充电模块状态和运行信息，完成充电模块状态监测与充电过程的联动控制。
d) 通过RS485 网络与智能变送器通信，获取充电机的输出电压和电流信息，完成充电输出数据监测与充电过程的联动控制。
e) 通过高速CAN网络将电能计量、充电机工作信息传送给用户终端 (UT)，获取并执行UT 上送的控制命令。
f) 通过高速CAN 网络或工业以太网与充电站后台监控系统交换数据，上传充电机和动力电池的工作状态和运行信息，获取并执行后台下发的启动或停止充电控制命令。
5.4 人机交互功能1、充电机人机交互界面：a ) 显示输出功能充电机具有LCD 显示器，显示下列信息：充电方式、充电电流、充电电压、充电时间；在手动设定过程中显示人工输入信息；在出现故障时显示相应的提示信息。
可根据充电站的建设需要选择显示：电池电压、电池温度、荷电状态等。
充电机具有LED 信号灯，指示下列状态：绿色信号灯指示充电机“ 待机” 状态；红色信号灯指示充电机“ 充电” 状态；黄色信号灯指示充电机“ 充满” 状态。
b) 手动输入功能充电机具有实现外部手动控制的输入设备即触摸屏，以便对充电机参数进行设定，或对充电机进行启动或停止控制。
2、用户终端( UT )人机交互界面：a) 配置彩色触摸液晶显示屏，充电计费方式可设置按电量、按金额、按时间和充满为止；充电启动方式可选择立即充电和预约充电；充电过程中实时显示充电方式、时间、电量及计费信息。
b) 设置射频读卡器，支持IC 卡付费方式，刷卡的交易流程如图5-1 所示，按照“ 预扣费与实结账” 相结合的方式。
c) 直流充电桩设置有运行状态指示发光条，绿色常亮指示充电机“ 待机” 状态，红色常亮指示充电机“ 充电”状态，黄色常亮指示充电机“ 充满” 状态，黄色闪烁时指示充电机“ 异常” 状态。
图5-1 直流充电桩刷卡交易流程图5.5 安全保护功能a) 充电机交流输入配置断路器，具备输入侧的过流保护和短路保护功能。
b) 充电机交流输入配置C 和D 两级防雷器，具备防感应雷、防静电、防操作过电压的保护功能。
c) 充电机具备交流输入的过压、欠压和缺相保护功能。
d) 充电机直流输出配置断路器，具备输出侧的过流保护和短路保护功能。
e) 充电机具备软启动功能，防止直流冲击电流输出。
f) 充电机具备急停按钮，能快速切断充电模块电源和分断直流输出开关。
g) 充电机能自动判断充电连接器、充电电缆是否正确连接。
当充电机与电动汽车正确连接后，充电机才能允许启动充电过程；当充电机检测到与电动汽车连接不正常时，立即停止充电。
h) 在充电过程中，充电机能自动监测各设备的运行和通信状态是否正常，当设备出现异常时，立即停止充电。
i) 在充电过程中，充电机能自动根据BMS 发送的电池状态和运行信息动态调整充电电流和电压，保证动力电池的温度、充电电压和电流不超过允许值。
j) 充电机具备充电限制功能，能根据BMS 发送的电池信息，自动选择并限制最大充电电压、充电电流、充电时间和充电电量，保证充电过程的电池不会出现过充。
k) 充电机具备阻燃功能。
6 整车充电机系统原理点动汽车整车充电机由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，各部分的连接关系如下图6-1图6-1 整车充电机系统图7 充电机屏体7.1 屏体组成如下图7-1 为典型的150A/700V 中型充电机屏体组成图图7-1 充电机屏说明：不同容量和型号的充电机屏，上面的整流模块单元AU*数量、型号可能不一样。
整流模块单元AU、直流监控装置AM、交流进线幵关QF放置位置可能不一样。
门楣上的铭牌可能不一样。
7.2充电机屏体端子接线图充电机屏体与外部的接线端子及定义如下图7-2 :图7-2 充电机屏体接线图充电机屏体与外部的接线有：与电网的交流进线、与直流充电桩之间的功率、信号连接线、与电表的信号采集线。
& ZCD12充电功率模块8.1概述ZCD12整车充电模块，是针对纯电动汽车而专门研发设计的新型智能充电模块。
该系列产品采用高频软幵关变换技术，具有效率高、保护功能齐全和可靠性高的优点；同时，采用模块化的结构和先进的并联均流技术，可实现不同电流等级的充电机的配置，广泛适用于不同容量的电动车充电的场合，满足不同用户的需求。
8.2 型号说明ZCD 12- □口□□口额定直流电压（伏）额定直流电流（安）系歹y编号------------------------- 直流充电模块ZCD12系列整车充电模块共有如下规格：ZCD12-50200 :输出额定直流电压为200V，额定直流电流为50A ZCD12-25400 :输出额定直流电压为400V，额定直流电流为25AZCD12-20500 :输出额定直流电压为500V，额定直流电流为20AZCD12-15700 :输出额定直流电压为700V，额定直流电流为15A8.3产品外形8.3.1 产品外形结构ZCD12系列充电模块外形结构如图8-1所示。
图8-1 ZCD12系列产品外形8.3.2 产品重量ZCD12系列充电模块整机重量不大于25Kg o8.3.3 端子功能定义ZCD12系列充电模块的端子功能定义见表8-1 o表8-1端子功能定义8.4主要功能和特点8.4.1 稳压、限流运行功能模块能以设定的电压值和限流值长期对电池组充电并带负载运行。
当输出电流大于限流值时模块自动进入稳流运行状态，输出电流小于限流值时模块自动进入稳压运行状态。
8.4.2 输出电压、输出电流本机调节功能同时按下“ ▲”，“▼”两键一次，进入“ H-1”界面，调节“ ▲”或“▼”可设定模块输出的直流电压值,按“ V/A ”确定后有效；同时按下“ ▲” ，“▼”两键两次，进入“ H-2”界面，调节“ ▲”或“▼”可调节该整流模块最大限流点，按“V/A” 确定后有效。
8.4.3 具有LED 显示功能单按面板上的“ V/A ” 键，显示模块当前输出的电压、电流值。
8.4.4 并机功能多台同型号的模块可以并联运行并自动均流。
若其中某台故障时可自动退出，且不影响其它模块的正常运行。
8.4.5 热插拔功能并联工作在机架上的多台充电模块，在不停电状态下，可以任意插拔其中任一台模块使其接入或脱离系统，而不影响其他模块的正常工作。
