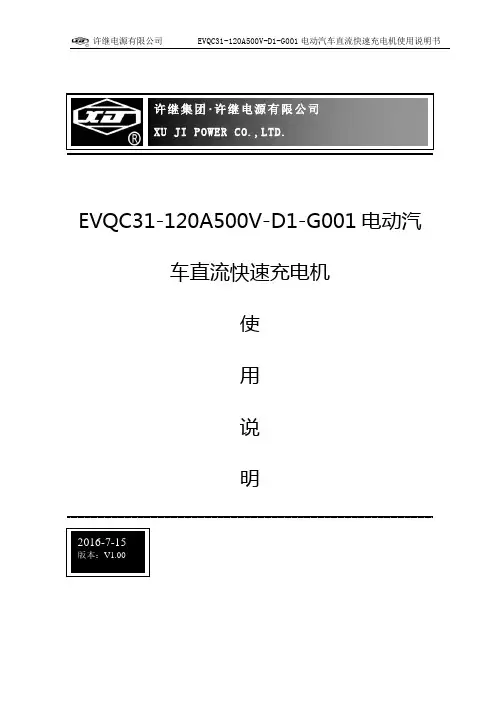

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。

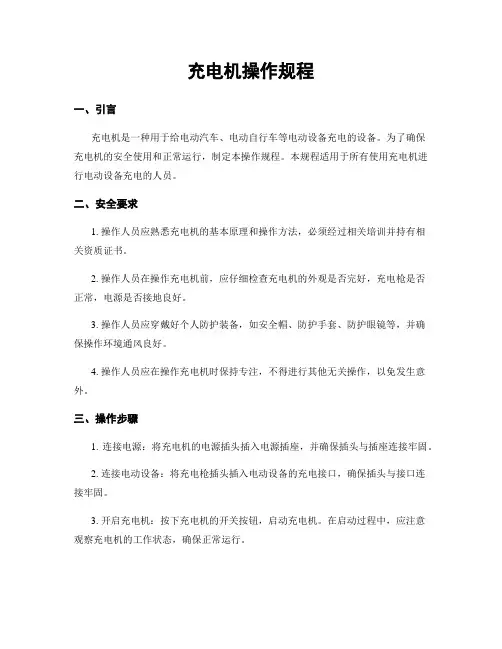

充电机操作规程一、引言充电机是一种用于给电动汽车、电动自行车等电动设备充电的设备。

为了确保充电机的安全使用和正常运行，制定本操作规程。

本规程适用于所有使用充电机进行电动设备充电的人员。

二、安全要求1. 操作人员应熟悉充电机的基本原理和操作方法，必须经过相关培训并持有相关资质证书。

2. 操作人员在操作充电机前，应仔细检查充电机的外观是否完好，充电枪是否正常，电源是否接地良好。

3. 操作人员应穿戴好个人防护装备，如安全帽、防护手套、防护眼镜等，并确保操作环境通风良好。

4. 操作人员应在操作充电机时保持专注，不得进行其他无关操作，以免发生意外。

三、操作步骤1. 连接电源：将充电机的电源插头插入电源插座，并确保插头与插座连接牢固。

2. 连接电动设备：将充电枪插头插入电动设备的充电接口，确保插头与接口连接牢固。

3. 开启充电机：按下充电机的开关按钮，启动充电机。

在启动过程中，应注意观察充电机的工作状态，确保正常运行。

4. 设置充电参数：根据电动设备的需求，设置充电机的电流、电压等参数。

确保设定的参数符合设备的要求。

5. 开始充电：确认充电参数设置正确后，按下充电机的充电按钮，开始充电。

在充电过程中，应随时观察充电机的工作状态，确保正常充电。

6. 充电完成：充电机会根据设定的充电参数自动停止充电。

在充电完成后，应按下充电机的停止按钮，断开电源，并将充电枪从电动设备的充电接口拔出。

7. 整理充电设备：充电完成后，应将充电枪和电源线整理好，放置在指定的位置，确保设备整洁有序。

四、故障处理1. 充电机故障：如果充电机出现故障，操作人员应立即停止充电，并及时联系维修人员进行维修。

2. 电动设备故障：如果电动设备出现故障，操作人员应立即停止充电，并通知设备所有者进行维修。

3. 安全事故：如果在充电过程中发生安全事故，操作人员应立即采取应急措施，并及时报告相关部门。

五、安全注意事项1. 不得在充电机周围存放易燃、易爆物品，确保充电环境安全。

EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。

1.1 适用范围.......................................................................................................................... 错误!未指定书签。

1.2 型号说明.......................................................................................................................... 错误!未指定书签。

1.3 产品概述.......................................................................................................................... 错误!未指定书签。

1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。

1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。

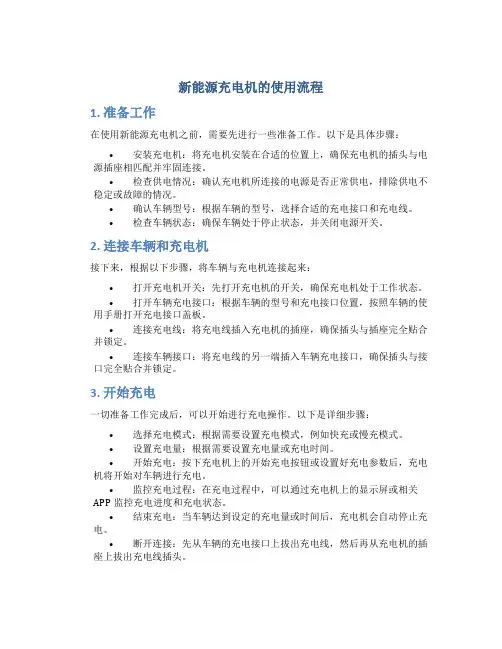

新能源充电机的使用流程1. 准备工作在使用新能源充电机之前，需要先进行一些准备工作。

以下是具体步骤：•安装充电机：将充电机安装在合适的位置上，确保充电机的插头与电源插座相匹配并牢固连接。

•检查供电情况：确认充电机所连接的电源是否正常供电，排除供电不稳定或故障的情况。

•确认车辆型号：根据车辆的型号，选择合适的充电接口和充电线。

•检查车辆状态：确保车辆处于停止状态，并关闭电源开关。

2. 连接车辆和充电机接下来，根据以下步骤，将车辆与充电机连接起来：•打开充电机开关：先打开充电机的开关，确保充电机处于工作状态。

•打开车辆充电接口：根据车辆的型号和充电接口位置，按照车辆的使用手册打开充电接口盖板。

•连接充电线：将充电线插入充电机的插座，确保插头与插座完全贴合并锁定。

•连接车辆接口：将充电线的另一端插入车辆充电接口，确保插头与接口完全贴合并锁定。

3. 开始充电一切准备工作完成后，可以开始进行充电操作。

以下是详细步骤：•选择充电模式：根据需要设置充电模式，例如快充或慢充模式。

•设置充电量：根据需要设置充电量或充电时间。

•开始充电：按下充电机上的开始充电按钮或设置好充电参数后，充电机将开始对车辆进行充电。

•监控充电过程：在充电过程中，可以通过充电机上的显示屏或相关APP监控充电进度和充电状态。

•结束充电：当车辆达到设定的充电量或时间后，充电机会自动停止充电。

•断开连接：先从车辆的充电接口上拔出充电线，然后再从充电机的插座上拔出充电线插头。

4. 注意事项在使用新能源充电机的过程中，需注意以下事项：•安全操作：遵循充电机的操作指南，不得擅自拆解或改装充电机。

•避免操作误区：在操作充电机之前，需要对充电机的使用流程和特性有一定的了解，避免操作上的误区。

•定期检查：定期检查充电机和相关设备的安全性能和运行状况，确保其正常工作。

•室外使用：如需在室外使用充电机，请确保其具备防水、防雷等安全措施。

5. 故障处理在充电过程中，可能会遇到一些故障情况。

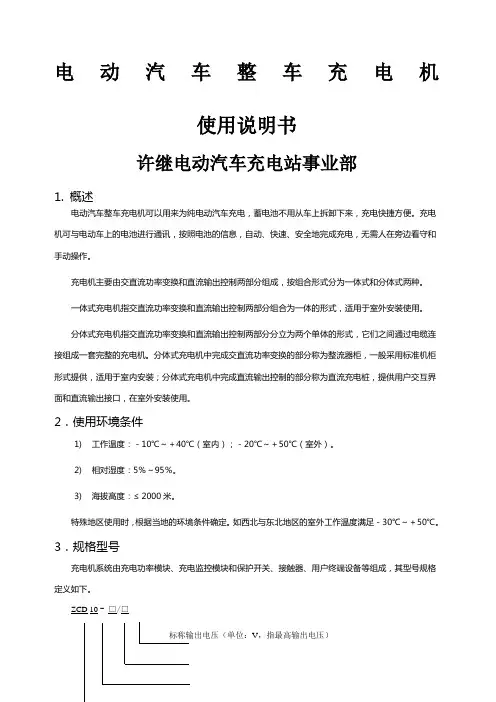

电动汽车整车充电机使用说明书许继电动汽车充电站事业部1. 概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。

充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。

充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。

一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。

分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。

分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。

2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。

2)相对湿度：5％～95％。

3)海拔高度：≤2000米。

特殊地区使用时，根据当地的环境条件确定。

如西北与东北地区的室外工作温度满足－30℃～＋50℃。

3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。

ZCD 10 - □/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。

4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥。

3)输入谐波电流总畸变率：≤27％。

4)额定输出功率：N×10kW（N=1、2、3......）。

5)输出电压范围：100～200V；200～400V；250～500V；350～700V。

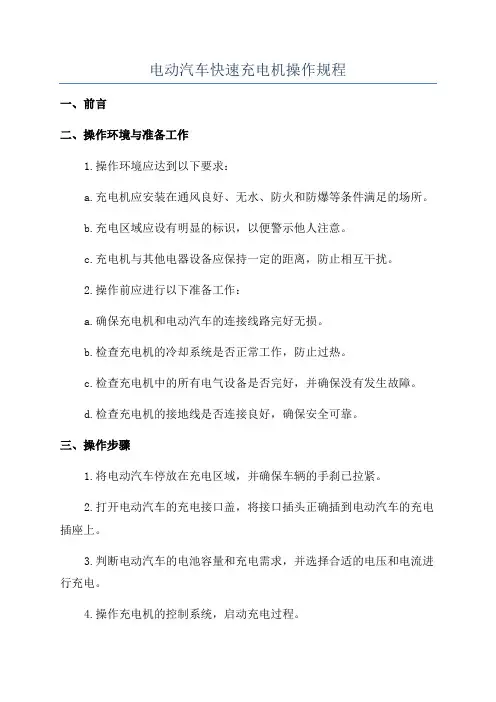

电动汽车快速充电机操作规程一、前言二、操作环境与准备工作1.操作环境应达到以下要求：a.充电机应安装在通风良好、无水、防火和防爆等条件满足的场所。

b.充电区域应设有明显的标识，以便警示他人注意。

c.充电机与其他电器设备应保持一定的距离，防止相互干扰。

2.操作前应进行以下准备工作：a.确保充电机和电动汽车的连接线路完好无损。

b.检查充电机的冷却系统是否正常工作，防止过热。

c.检查充电机中的所有电气设备是否完好，并确保没有发生故障。

d.检查充电机的接地线是否连接良好，确保安全可靠。

三、操作步骤1.将电动汽车停放在充电区域，并确保车辆的手刹已拉紧。

2.打开电动汽车的充电接口盖，将接口插头正确插到电动汽车的充电插座上。

3.判断电动汽车的电池容量和充电需求，并选择合适的电压和电流进行充电。

4.操作充电机的控制系统，启动充电过程。

5.在充电过程中，密切观察充电机的工作状态和指示灯的显示情况，确保充电过程正常进行。

6.充电过程中，禁止在充电区域内进行吸烟、使用明火等易燃物品。

7.充电完成后，关闭充电机的控制系统，并断开电动汽车与充电机之间的连接，插头从充电插座上拔出。

8.关闭电动汽车的充电接口盖，并将车辆从充电区域移走。

四、安全注意事项1.严禁在充电机周围堆放杂物，保持良好的通风环境。

2.使用充电机时，注意防止水和尘土等杂质进入充电机内部，避免短路或其他故障。

3.远离易燃气体和易爆物品，防止发生火灾或爆炸。

4.严禁在充电机周围进行焊接、切割等高温操作，以防止引发火灾。

5.使用充电机时，不得轻易解开或改变电路连接，以免引发电击等安全事故。

6.充电机在运行过程中不允许进行维修或更换零部件，如果发现故障应立即停机并通知维修人员进行处理。

7.在充电机工作时，不得使用手机或其他电子设备进行通话或操作，以免干扰充电机的正常运行。

8.对于非专业人士，禁止擅自操作电动汽车充电机，必须由经过培训与考核合格的人员操作。

五、操作规程的培训与执行1.操作规程必须由专业人士进行培训，并进行考核，合格后方可操作充电机。

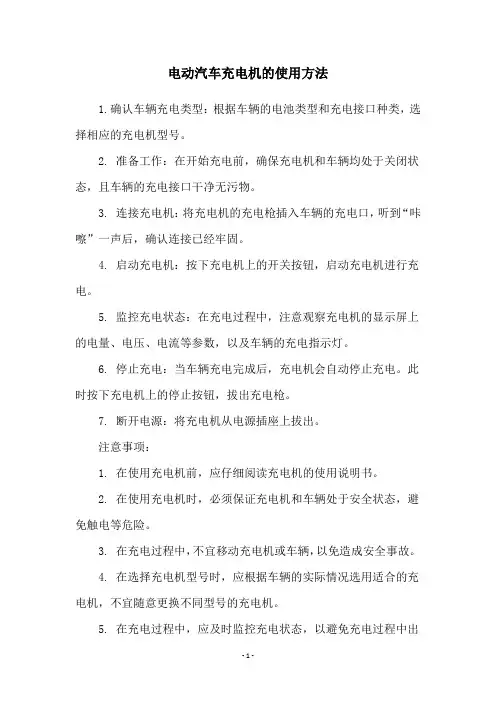

电动汽车充电机的使用方法
1.确认车辆充电类型：根据车辆的电池类型和充电接口种类，选择相应的充电机型号。

2. 准备工作：在开始充电前，确保充电机和车辆均处于关闭状态，且车辆的充电接口干净无污物。

3. 连接充电机：将充电机的充电枪插入车辆的充电口，听到“咔嚓”一声后，确认连接已经牢固。

4. 启动充电机：按下充电机上的开关按钮，启动充电机进行充电。

5. 监控充电状态：在充电过程中，注意观察充电机的显示屏上的电量、电压、电流等参数，以及车辆的充电指示灯。

6. 停止充电：当车辆充电完成后，充电机会自动停止充电。

此时按下充电机上的停止按钮，拔出充电枪。

7. 断开电源：将充电机从电源插座上拔出。

注意事项：
1. 在使用充电机前，应仔细阅读充电机的使用说明书。

2. 在使用充电机时，必须保证充电机和车辆处于安全状态，避免触电等危险。

3. 在充电过程中，不宜移动充电机或车辆，以免造成安全事故。

4. 在选择充电机型号时，应根据车辆的实际情况选用适合的充电机，不宜随意更换不同型号的充电机。

5. 在充电过程中，应及时监控充电状态，以避免充电过程中出
现异常情况。

若出现异常情况，应立即停止充电操作，检查是否存在故障。

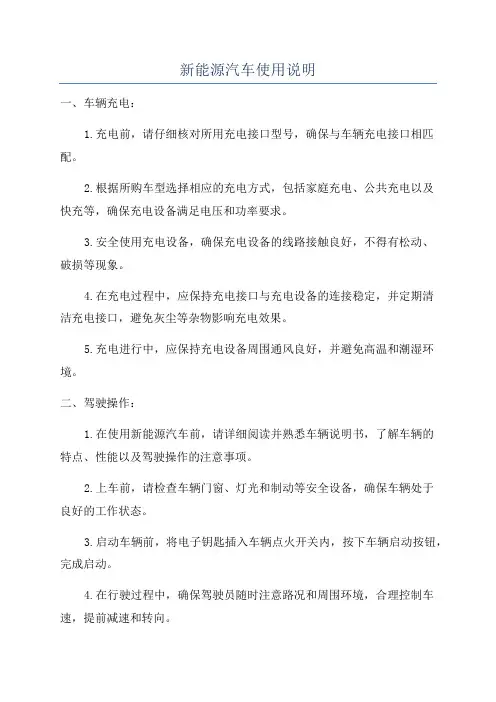

新能源汽车使用说明一、车辆充电：1.充电前，请仔细核对所用充电接口型号，确保与车辆充电接口相匹配。

2.根据所购车型选择相应的充电方式，包括家庭充电、公共充电以及快充等，确保充电设备满足电压和功率要求。

3.安全使用充电设备，确保充电设备的线路接触良好，不得有松动、破损等现象。

4.在充电过程中，应保持充电接口与充电设备的连接稳定，并定期清洁充电接口，避免灰尘等杂物影响充电效果。

5.充电进行中，应保持充电设备周围通风良好，并避免高温和潮湿环境。

二、驾驶操作：1.在使用新能源汽车前，请详细阅读并熟悉车辆说明书，了解车辆的特点、性能以及驾驶操作的注意事项。

2.上车前，请检查车辆门窗、灯光和制动等安全设备，确保车辆处于良好的工作状态。

3.启动车辆前，将电子钥匙插入车辆点火开关内，按下车辆启动按钮，完成启动。

4.在行驶过程中，确保驾驶员随时注意路况和周围环境，合理控制车速，提前减速和转向。

5.在驾驶过程中，应合理使用节能模式和巡航控制等功能，以减少能源消耗和提高行驶效率。

6.在停车时，将车辆切换至停车档，拉紧手刹，并关闭电源开关，确保车辆处于停止状态。

7.在维护保养方面，根据车辆使用情况和制造商建议，定期对车辆进行保养，包括更换机油、检查电池和更换轮胎等。

总之，新能源汽车的使用说明需要用户细心阅读并按照指示进行操作。

在充电时需要注意充电设备的选择和使用安全，同时注意插头和充电口的清洁。

在驾驶操作时，要注意安全驾驶并合理使用车辆功能以保证能源的节省和提高行驶效率。

同时还需要定期对车辆进行维护保养，以保证车辆的正常工作和延长车辆的使用寿命。

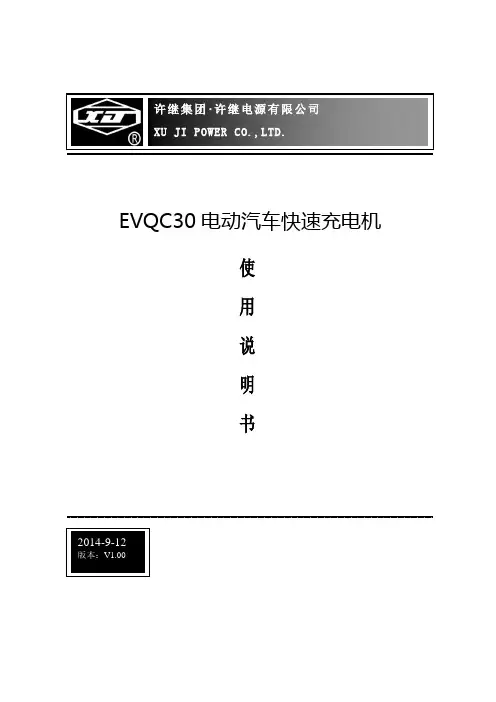

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。

2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。

充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。

表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。

Authorized personnelonlyDownload your languageIn order to avoid unnecessary waste of resources by printing the Quick Guide in different languages, we have chosen to include only English and make other languages available on our website.You can download this Quick Guide in other languages here 11We cannot guarantee that all languages are available at this time.www.easee.no/manualsTHIS DOCUMENT CONTAINS INFORMATION THAT IS SUBJECT TO CHANGE WITHOUT NOTICE.The latest version of this publication can be downloaded at easee.noNo part of this publication may be reproduced or transmitted in any form or by any means, electronic or mechanical, including, but not limited to, copying, recording, retrieving data, or computer networks without the written permission of Easee AS.Easee and all other Easee product names andslogans are trademarks or registered trademarks of Easee AS. Easee products can be protected by one or more patents.All other products and services mentioned may be trademarks or service marks of their respective owners.September 2019 - Version 2.04 / © 2018-2019 by Easee AS. All rights reserved.Join Easee Owners Club on facebook,and get valuable product insight first!Follow us on facebook and Instagram.Open the charging robot11. Bend down the lower part of the rubber cover and insert the two ends of the included tool into the two openings at the bottom of the front cover.2. Pull down until it comes loose.3. Grasp the Type2 connector and push upwards with good force until the Chargeberry disconnects.2131130-140 cmRecommended installation heightMounting the backplate21. The backplate is mounted on the wall using the 4 wall-screws supplied in the installation kit. Use appropriate wall plugs for different types of walls.NB! If you have multiple backplates, now would be a good time to mount them as well!11111Prepare the backplate31. Fit the sealing plug on the cable before connecting in the backplate.2. Secure the sheath of the cable by using the supplied strain relief.3. Close all holes that are not used for cable entry with the blind sealing plugs supplied.12123333Connect the backplate41. All cable cores must be stripped back allowing 12mm exposed conductor.2. For parallel connection, each termination port is used as connection point.3. Tighten the screws with a torque of 5Nm.NB! Terminations should be visually and mechanically inspected before mounting the electronics.3-phase TN TN IT IT3-phase 1-phase 1-phase PE PE PE PEN L1N L1L1L2L2L1L2L3--L3---312Plug in the electronics51. Match up the tabs on the Chargeberry with the slots in the backplate.2. When the Chargeberry has reached the bottom, push it down with good force until you hear a click!NB! When installing several charging robots, you must use the samechargeberry to program all the back plates that are connected to the same fuse / cable - so please wait to plug in the remaining ones!Click!21Start the configuration6Wi-Fi Easee-Exx...192.168.4.114725803691. To start the configuration of the chargring robot(s), you must use a smartphone and connect to the WiFi network on the charger you want to be the main unit. This is done by first holding the touch button until the light strip turns green and you hear a confirmation tone.2. Select the Wi-Fi network that begins with ”Easee...”3. Open your browser and enter 192.168.4.1 in the address field.4. Log in with the PIN code located on the front of the chargeberry.13247Enter installation details1. Enter installation details and follow the on-screen instructions.2.Press on the screen for more information.NB!For several charging robots connected to the same fuse, all the backplates must be programmed with the same chargeberry in order for load-balancing to work!Click!Lock the electronics8Lock the Chargeberry with the included padlock. Locking the electronics adds an extra level of security. (Optional)11Mount the front cover9 1. Hang the front cover at the top of the backplate and let it fall into place. 2. Then press the bottom of the front cover until you hear a click! 3. Bend the lower part of the rubber cover down. 4. Screw in the locking screw at the bottom of the box to secure.The charging robot is now ready for use, enjoy!1Click!1423Easee AS Professor Olav Hanssens vei 7A 4021 Stavanger, Norway。

充电机使用说明1.先将电流调节选钮逆时针旋到底，指示到“关‘位置；2.根据电瓶的端电压将选择开关置于“24”V档；3.连接待充电的电瓶，注意极性绝对不能接错，红色充电夹子接电瓶正极（＋），黑色或绿色充电夹子接电瓶负极（－），此时电压指示为蓄电池电压；4.接通电源，转动电流调节按钮，电源指示灯亮，电压表和电流表应有指示；5.调整电流调节旋钮，即可改变充电电流，充电电流的大小，应根据电瓶的容量来确定。

标准充电电流（数值上）应为电池容量（安时）的1/10，充电时间10小时左右，充电效果最佳。

如果须应急充电，可适当增大充电电流，但不能超过标准充电电流的2倍，充电时间应适当缩短；6.如果利用晚上时间充电，请一定按标准电流值充电，因夜间，电网电压会升高，充电电流也会升高；7.当“保险丝断”指示灯亮时，说明保险丝已烧断，请查出原因并更换同规格保险丝后再使用；8.充电完毕，先关断充电机电源，再断开充电夹子。

注意事项1.启动柴油发电机前，除按照《柴油发电机运行指南》的要求外，还应检查充电机是否已拆除，充电机拆除后，才能启动柴油发电机；2.切勿将输出正负极两个夹子短路，以免烧毁保险丝或机内元件；3.大电流充电易损坏电池，缩短电池使用寿命，请尽量按标准电流值充电；4.如果本机工作不正常，首先检查保险丝是否熔断，如果保险丝完好，充电电压指示正常，应再检查是否电瓶内部损坏，否则请送维修点维修。

考点一理解常见文言实词在文中的含义——用准确迁移实现从积累到运用的飞跃Ⅰ如何掌握文言实词的五大知识点文言实词主要指名词、动词、形容词、数量词。

文言实词是构成文言文的主体，是学好文言文的基础，是阅读浅易文言文的前提。

学好文言实词，首先要掌握住一词多义、古今异义、词性活用、通假字和特殊实词这五大知识点。

一、多义实词：溯源辨流，紧扣语境一词多义现象在文言文中相当普遍。

把握一词多义，要注意了解词的本义、引申义、比喻义和假借义。

词的本义，就是词的本来意义，即词产生时的最初的根本的意义。

电动汽车快速充电机操作规程
一：操作前的准备
1、检查配电柜的电压是否正常--380V±15%
2、检查配电柜的空气开关是否到位—空气开关通断需到位，
不允许存在出现虚位的情况
3、检查充电机的外观与附件外观是否正常
二：操作流程
1依次合上总电源开关和控制电源开关
2车辆熄火，拔下车钥匙，将充电枪插头插入车辆侧插座，点击显示屏“充电设置”，按键进入界面，选择“BMS模式”，点击右侧“自动充满”。

3点击显示屏上的“确认启动”键开始充电
4电充满充电机自动停机后，拔出枪挂好枪线、枪头，充电完成
5关闭充电机总电源开关与控制电源开关
三：安全注意事项
1严禁在充电过程中带电插拔充电枪，以免发生意外以及对充电机和汽车造成不可逆的损坏。

2严禁非指定的操作人员接近或操作充电机
3. 充电机显示过压、欠压、过流、过温、显示屏不亮的情况请立即关闭充电机总电源并联系维修人员进行维护。

充电机的显示与控制一．充电机操作面板功能示意图1．LED显示蓄电池连接正确并正在充电2．LED显示已充电80%3．LED显示已充电100%4．LED显示保持充电状态5．服务接口--------红外通讯接口6．LED显示充电机出现故障7．LED显示蓄电池出现故障8．LED显示检查蓄电池运行情况9．延迟功能键10．停止键，LED显示充电过程中断11．数据信息键12．显示屏-----------显示当前的充电数据，错误代码13．用于显示屏信息的LED管二．充电机安全事项1．警告标志！危险！警告#### 提示人身伤害危险标志充电机或蓄电池损坏标志帮助信息2．必须按蓄电池的型号和容量进行设置调整，不能与不比匹配的蓄电池相连接，否则将导致蓄电池沸腾或爆炸。

3．充电机接头和电瓶接头极性必须连接正确。

4．充电机必须通风良好，以防止过热。

远离各种液体，以防充电机短路。

5．绝对禁止在充电机和蓄电池附近吸烟，避免任何明火和火花。

6．为防止产生电火花，充电过程中切勿拔下插头，否则充电过程中产生的氢氧化合气体有爆炸的危险，因为插头接触时产生的电弧会导致燃烧。

三．充电机的操作1．充电开始------------蓄电池连接到充电机8秒钟后，充电过程自动开始。

充电机在8秒钟内进行自检，如出现错误，将会显示故障代码。

充电过程开始后，在显示屏上产生相应的充电标志，并显示当前的充电电流，且LED（1）点亮2．充电过程-----------LED（2）亮，表示蓄电池已充电80%3．充电检查-----------LED（8）亮，表示充电机自动停止（5分钟），以检查蓄电池。

4．充电完毕----------LED（3）亮，表示蓄电池充电完毕。

5．浮动充电---------LED（1/3/4）亮，表示充电机处于保持充电状态。

如蓄电池充电结束后仍与充电机连接，充电机会自动转换到保持充电模式，保持充电功能会在额定充电结束后，每隔8小时对蓄电池进行浮动充电，每次充电过程中，对蓄电池补充额定容量的0.6%的电量。

EVQC30电动汽车快速充电机使用说明书许继电源有限公司1、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。

2、环境条件a）环境温度：正常工作环境温度-20 C〜+50 C,存储温度-40 C〜+70 C；b）海拔高度w 2000 m ;c）相对温度：5%〜95 %，无凝结。

充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座4.3直流充电机接口 4.3.1接口定义充电机与电动汽车充电接口定义应能满足 GB/T 20234.3-2011的要求，如下图3所示：图3直流充电机充电接口定义示意图4.3.2接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示 表1触头电气参数值及功能定义图2充电机外形图非车载充电机急停按钮充电枪及插座车辆插头直流电源正（DC+） 直流电源负（DC-） 设备地（.） 充电通信CAN_H （S+） 充电通信CAN_L （S-）充电连接确认（CCI ） 充电连接确认（CC2） 低压辅助电源正（A+）低压辅助电源负（A-）车辆插座电动汽车直流电源正（DC+）直流电源负（DC-） 底盘地（工）充电通信CAN_H （ S+） 充电通信CAN_L （ S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）车辆插头、车辆插座的触头布置方式如图4和图5所示图4车辆插头触头布置图图5车辆插座触头布置图1、充电机的构成和电气原理充电机主回路包括输入交流进线开关、充电机模块、输出控制接触器和充电接口连接器；二次回路包括“启停”控制继电器、“急停”按钮、直流智能电能表、充电机智能控制器、读卡器、运行状态指示灯和人机交互设备（液晶、键盘或触摸屏（选配））。

电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。

充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。

充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。

一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。

分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。

分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。

2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。

2)相对湿度：5％～95％。

3)海拔高度：≤2000米。

特殊地区使用时，根据当地的环境条件确定。

如西北与东北地区的室外工作温度满足－30℃～＋50℃。

3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。

ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。

4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。

3)输入谐波电流总畸变率：≤27％。

4)额定输出功率：N×10kW（N=1、2、3......）。

5)输出电压范围：100～200V；200～400V；250～500V；350～700V。

充电机操作规程一、引言充电机是一种用于给电动车辆充电的设备，为了确保充电过程的安全和高效，制定了本操作规程。

本规程适用于充电机的操作人员，旨在提供操作指导，确保充电机的正常运行和使用。

二、安全要求1. 操作人员必须经过专业培训，并持有相关证书，了解充电机的基本原理和操作流程。

2. 操作人员在操作前必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等。

3. 在操作过程中，严禁穿拖鞋、高跟鞋等不安全的鞋类。

4. 操作人员必须定期接受安全培训和考核，确保其安全意识和操作技能。

三、操作流程1. 准备工作a. 确保充电机和电动车辆的电源均已关闭。

b. 检查充电机设备是否完好，并确保连接线路无损坏。

c. 确保充电机周围环境干燥、通风良好。

d. 检查电动车辆的电池是否适合充电，电池连接是否牢固。

e. 检查充电机的电源是否正常，电压是否符合要求。

2. 充电操作a. 将电动车辆停放在充电机附近，确保充电机连接线路可达到电动车辆的充电接口。

b. 使用专用插头将充电机连接到电动车辆的充电接口上，确保插头插入牢固。

c. 打开充电机的电源开关，确认电源指示灯亮起。

d. 根据电动车辆的电池类型和充电需求，设置充电机的充电模式和参数。

e. 按下充电机的启动按钮，开始充电。

f. 监控充电过程中的电流、电压等参数，确保充电过程正常。

g. 在充电过程中，严禁离开充电机，以防发生意外情况。

3. 充电完成a. 当充电机显示充电完成或电动车辆显示充电满时，停止充电。

b. 关闭充电机的电源开关，确保电源指示灯熄灭。

c. 断开充电机与电动车辆之间的连接，确保插头拔出顺利。

d. 检查充电机和电动车辆的充电接口是否干净，无异物。

e. 定期清洁充电机设备，保持设备的良好状态。

四、故障处理1. 在充电过程中，如果发生异常情况，如充电机故障、电动车辆异常等，应立即停止充电，并及时报修。

2. 在处理故障前，操作人员应确保自身安全，切勿随意触碰电动车辆和充电机设备。

2Step 2:•Backend: Select OCPP ••OCPP Version: 1.5-S •(ex: ) •SSID: Enter your Wi-Fi name •service provider.••WiFi Network Mode: DHCP .• Press NEXT.Step 1:•Product Family: Select All.•Select EVMU3017MWSL V from the list ofmodel numbers.• Click Go.To begin:• Visit /evseconfig• Click the Login link at the top of the page.• Login to system configurator tool at/configtools• emailaddress:********************• password: Leviton1!• Select Start Configuration.Joining Your Evr-Green EVR30-R2CCharging Station to a NetworkNETWORK SETUP3Step 3:•Authentication Mode: SELECT OCCP(RFID/Remote Control).•OCPP Offline Policy: Accept local list only. • Press NEXT.Step 4/Preview:• Click Save Configuration File.• Copy file to USB flash drive.JOINING YOUR EVR-GREEN EVR30-R2C CHARGING STATION TO A NETWORKSETUP IS COMPLETEUploading to charging station:• Turn on the charging station.Make sure you see a solid green lighton your EV charger.• Confirm the charging station is notconnected to a vehicle.• Insert the USB flash drive.• When upload is complete, thepower and charging lights shouldbe ON for 2 seconds.• Remove the flash drive.The charging station will restartautomatically.4To begin:• Visit /evseconfig• Click the Login link at the top of the page.• Login to system configurator tool at/configtools• emailaddress:********************• password: Leviton1!• Select Start Configuration.Step 1:•Product Family: Select All.•Select EVMU3017MWSL V from the list ofmodel numbers.• Click Go.Step 2:• Backend: None.Wi-Fi Setup for Non-Network Chargingwith the EVR30-R2CPLUG & PLA Y OR RFID ONL Y5Step 3:• Authentication Mode: choose between...• Delta Card (for RFID card use ONL Y).for authorization).Step 5/Preview:• Plug in your USB and click Save Configuration File.• Before inserting the USB, make sure you see asolid green light on your EV charger.Step 4:•Select your maximum charging time.•Select your maximum charging current.• This must be between 6 and 30 amp, and has to be entered as a number.WI-FI SETUP FOR NON-NETWORK CHARGING WITH THE EVR30-R2C; PLUG & PLA Y OR RFID ONL Y INSTRUCTIONS FOR WI-FI SETUP CONCLUDE ON NEXT PAGE >>6WI-FI SETUP FOR NON-NETWORK CHARGING WITH THE EVR30-R2C; PLUG & PLA Y OR RFID ONLY Uploading to charging station:•Turn on the charging station.Make sure you see a solid greenlight on your EV charger.•Confirm the charging station isnot connected to a vehicle.•Insert the USB flash drive.•When upload is complete, the powerand charging lights should beON for 2 seconds.•Remove the flash drive.The charging station will restart automatically.NOTES7Visit our Website at: /evrgreen email:********************110919Q-1200B Leviton Manufacturing Co., Inc.201 N Service Rd, Melville, NY 11747Telephone: 1-800-323-8920 • F AX: 1-800-832-9538Tech Line (8:30AM-7:30PM E.S.T. Monday-Friday): 1-800-824-3005© 2019 Leviton Manufacturing Co., Inc. All rights reserved.NOTES。
