局部剖概述概述如何选项局部剖视图允许您通过移除部件的某个外部区域来查看其部件部。
局部剖切区域定义为一个边界曲线的闭环。
局部剖视图注释:请注意以下例外情况：只有局部剖视图的平面剖切面才可以加上剖面线。
您可以使用草图曲线或基本曲线创建局部剖边界。
但草图曲线通常适用于 2D 图纸平面。
如果您需要在其他平面中创建边界曲线，必须展开视图并创建基本曲线。
通过拟合方法创建的样条对局部剖视图边界不可选。
如果您希望使用样条作为局部剖视图的边界曲线，则这些样条必须是使用通过点或根据极点创建的。
用于定义基本点的的曲线不能用做边界曲线。
不能选择旋转视图作为局部剖视图的候选对象。
位于何处？应用模块制图工具条图纸→局部剖视图菜单插入→视图→局部剖这些信息有用吗？是否我不知道创建正交局部剖视图概述如何选项1.右键单击视图，选择扩展成员视图，即可展开制图视图。
2.使用曲线工具条可创建与视图相关的曲线以表示局部剖的边界。
提示:创建曲线之前必须使曲线工具条显示出来。
要显示此工具条，右键单击工具条区域并选择曲线。
注释:对于仅需要简单正交局部剖的局部剖视图，不需要展开视图就可添加曲线。
您可以右键单击并使视图成为活动草图视图，然后添加草图曲线以定义局部剖边界。
您可以创建一组封闭曲线，或创建一条开放曲线，并让 NX 在创建过程中自动闭合边界。
这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖的围。
3.右键单击视图背景然后选择展开，即可展开制图视图。
4.在图纸工具条上，单击局部剖视图，或选择插入→视图→局部剖。
5.确保选择创建。
6.选择已经添加了局部剖曲线的视图。
7.选择一个基点。
您可以从图纸页上的任意视图中选择。
视图中显示基点和默认拉伸方向。
8.如果默认的视图法向矢量不符合您的要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同的拉伸矢量。
9.单击鼠标中键以转至选择曲线。
10.选择该曲线。
11.单击鼠标中键以转至修改边界曲线。
局部剖视图
用剖切面局部地剖开机件后投射所得的图形称为局部剖视图。
如图7-13。
图7-13 局部剖视图 局部剖视图既能表达机件的外形，又能表达机件的内部结构，它不受机件是否对称的限制，剖切位置及剖切范围可根据机件的结构形状灵活选定，所以它应用广泛，常用于下列几种情况：
1）不对称的机件内外形状都较复杂，既要表达外形，又要表达内形时。
2）机件上需表达局部内形，但不必或不宜采用全剖视，如图7-14。
3）对称机件的内外形轮廓线和对称中心线重合，不宜采用半剖视图时，如图7-12。
图7-14 局部剖视表示实心零件上的孔和槽
剖视部分与视图部分用波浪线分界。
在画波浪线时要注意：
波浪线表示断裂边界的投影，。

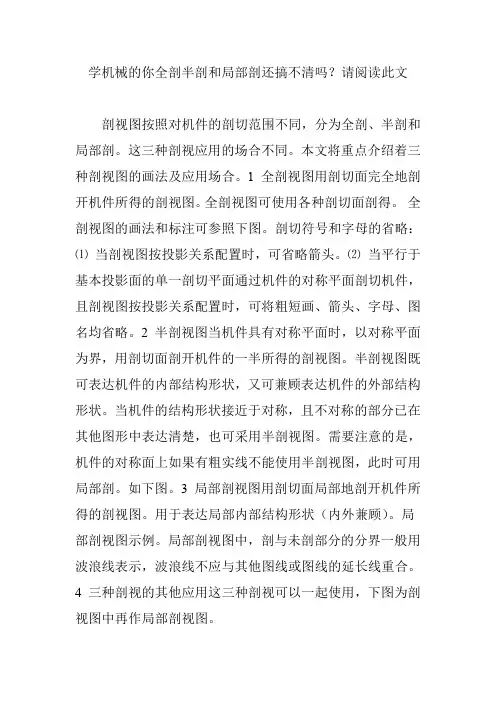

学机械的你全剖半剖和局部剖还搞不清吗？请阅读此文
剖视图按照对机件的剖切范围不同，分为全剖、半剖和局部剖。
这三种剖视应用的场合不同。
本文将重点介绍着三种剖视图的画法及应用场合。
1 全剖视图用剖切面完全地剖开机件所得的剖视图。
全剖视图可使用各种剖切面剖得。
全剖视图的画法和标注可参照下图。
剖切符号和字母的省略：⑴当剖视图按投影关系配置时，可省略箭头。
⑵当平行于基本投影面的单一剖切平面通过机件的对称平面剖切机件，且剖视图按投影关系配置时，可将粗短画、箭头、字母、图名均省略。
2 半剖视图当机件具有对称平面时，以对称平面为界，用剖切面剖开机件的一半所得的剖视图。
半剖视图既可表达机件的内部结构形状，又可兼顾表达机件的外部结构形状。
当机件的结构形状接近于对称，且不对称的部分已在其他图形中表达清楚，也可采用半剖视图。
需要注意的是，机件的对称面上如果有粗实线不能使用半剖视图，此时可用局部剖。
如下图。
3 局部剖视图用剖切面局部地剖开机件所得的剖视图。
用于表达局部内部结构形状（内外兼顾）。
局部剖视图示例。
局部剖视图中，剖与未剖部分的分界一般用波浪线表示，波浪线不应与其他图线或图线的延长线重合。
4 三种剖视的其他应用这三种剖视可以一起使用，下图为剖视图中再作局部剖视图。
Creo工程图阶梯剖视图与局部剖视图画法
————————————————————————————————作者：————————————————————————————————日期：
Creo2.0工程图阶梯剖视图与局部剖视图画法
时间：2013-10-11 23:27:03 作者：未知来源：网络文摘查看：1639 评论：0 1.阶梯剖视
现在做以上零件的阶梯剖视图（主要针对3个孔）
在工程图中，双击要转剖切面的那个视图，出现如下对话框。
出现上图的对话框，选择截面。
选择2D横截面，点绿色的“+”号出现下图的菜单管理器
偏移-双侧-单一-完成，输入截面名称输入完成出现下图对话框
选择“使用先前的”，确定
出现如图所示的草绘窗口，绘完点“草绘”中的“完成”，再点下图的确定，这样阶梯剖视就出来了。
然后再截面视图上右键，添加箭头，选取主视图。
完成箭头添加
2.局部剖视
双击要局部剖视的视图选择“截面”
选择刚才的A，局部，选择局部截面的点。
然后应用
就有了局部剖视。

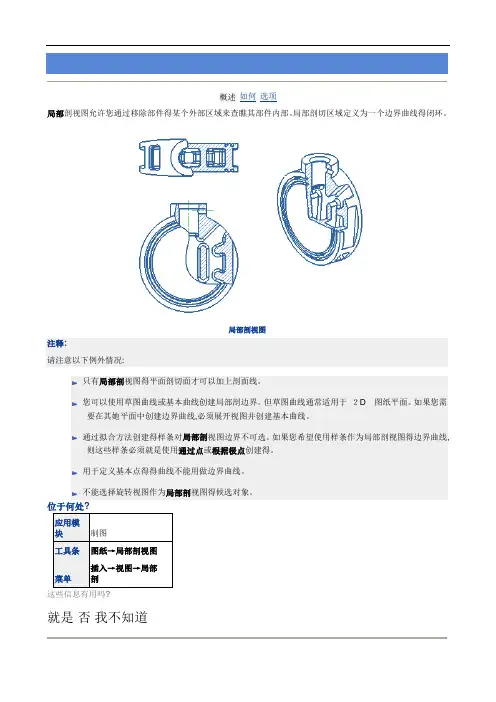

概述如何选项局部剖视图允许您通过移除部件得某个外部区域来查瞧其部件内部。
局部剖切区域定义为一个边界曲线得闭环。
局部剖视图注释:请注意以下例外情况:只有局部剖视图得平面剖切面才可以加上剖面线。
您可以使用草图曲线或基本曲线创建局部剖边界。
但草图曲线通常适用于２D图纸平面。
如果您需要在其她平面中创建边界曲线,必须展开视图并创建基本曲线。
通过拟合方法创建得样条对局部剖视图边界不可选。
如果您希望使用样条作为局部剖视图得边界曲线,则这些样条必须就是使用通过点或根据极点创建得。
用于定义基本点得得曲线不能用做边界曲线。
不能选择旋转视图作为局部剖视图得候选对象。
位于何处?应用模块制图工具条图纸→局部剖视图菜单插入→视图→局部剖这些信息有用吗?就是否我不知道概述如何选项1. 右键单击视图,选择扩展成员视图,即可展开制图视图。
2. 使用曲线工具条可创建与视图相关得曲线以表示局部剖得边界。
提示:创建曲线之前必须使曲线工具条显示出来。
要显示此工具条，右键单击工具条区域并选择曲线。
注释：对于仅需要简单正交局部剖得局部剖视图,不需要展开视图就可添加曲线。
您可以右键单击并使视图成为活动草图视图,然后添加草图曲线以定义局部剖边界。
您可以创建一组封闭曲线,或创建一条开放曲线,并让NX 在创建过程中自动闭合边界。
这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖得范围。
3. 右键单击视图背景然后选择展开,即可展开制图视图。
4. 在图纸工具条上,单击局部剖视图，或选择插入→视图→局部剖。
5. 确保选择创建。
6. 选择已经添加了局部剖曲线得视图。
7. 选择一个基点。
您可以从图纸页上得任意视图中选择。
视图中显示基点与默认拉伸方向。
8. 如果默认得视图法向矢量不符合您得要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同得拉伸矢量。
9. 单击鼠标中键以转至选择曲线。
10. 选择该曲线。
11. 单击鼠标中键以转至修改边界曲线。
局部剖概述概述如何选项局部剖视图允许您通过移除部件的某个外部区域来查看其部件内部。
局部剖切区域定义为一个边界曲线的闭环。
局部剖视图注释:请注意以下例外情况：只有局部剖视图的平面剖切面才可以加上剖面线。
您可以使用草图曲线或基本曲线创建局部剖边界。
但草图曲线通常适用于2D 图纸平面。
如果您需要在其他平面中创建边界曲线，必须展开视图并创建基本曲线。
通过拟合方法创建的样条对局部剖视图边界不可选。
如果您希望使用样条作为局部剖视图的边界曲线，则这些样条必须是使用通过点或根据极点创建的。
用于定义基本点的的曲线不能用做边界曲线。
不能选择旋转视图作为局部剖视图的候选对象。
位于何处？应用模块制图图纸→局部剖视图工具条菜单插入→视图→局部剖这些信息有用吗？是否我不知道创建正交局部剖视图概述如何选项1. 右键单击视图，选择扩展成员视图，即可展开制图视图。
2. 使用曲线工具条可创建与视图相关的曲线以表示局部剖的边界。
提示:创建曲线之前必须使曲线工具条显示出来。
要显示此工具条，右键单击工具条区域并选择曲线。
注释:对于仅需要简单正交局部剖的局部剖视图，不需要展开视图就可添加曲线。
您可以右键单击并使视图成为活动草图视图，然后添加草图曲线以定义局部剖边界。
您可以创建一组封闭曲线，或创建一条开放曲线，并让NX 在创建过程中自动闭合边界。
这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖的范围。
3. 右键单击视图背景然后选择展开，即可展开制图视图。
4. 在图纸工具条上，单击局部剖视图，或选择插入→视图→局部剖。
5. 确保选择创建。
6. 选择已经添加了局部剖曲线的视图。
7. 选择一个基点。
您可以从图纸页上的任意视图中选择。
视图中显示基点和默认拉伸方向。
8. 如果默认的视图法向矢量不符合您的要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同的拉伸矢量。
9. 单击鼠标中键以转至选择曲线。
10. 选择该曲线。
11. 单击鼠标中键以转至修改边界曲线。
局部剖视图
局部剖视图是用剖切平面局部地剖开机件所得的视图。
局部剖视图主要用于表达不宜采用全剖视图和半剖视图的机件。
视图：
为了便于看图，视图通常用来表达机件的外部形状，所以一般只画出机件的可见部分，必要时才用虚线表达其不可见部分。
视图种类有基本视图、向视图、局部视图和斜视图四种。
GB/T1745l一1998《技术制图图样画法视图》和GB/T4458.1—2002《机械制图图样画法视图》是国家标准关于视图的规定。
剖视图简介：
视图虽然能完整地表达机件的外部形状结构，但当机件的内部结构比较复杂时，在视图中会出现很多虚线，而且这些虚线往往与机件的其他轮廓线重叠在一起，影响图形的清晰度，不便于看图及标注尺寸。
因此，国家标准规定常用剖视图来表达机件的内部结构。
GB/T17452--1998《技术制图图样画法剖视图和断面图》和
GB/T4458.6—2002《机械制图图样画法剖视图和断面图》是国家标准关于剖视图和断面图的规定。
有些零件内部构件非常复杂，为了表达清楚内部构件的形状和尺寸，同时避免虚线表达所造成的不足，GB中规定了可以采用“剖视”的方法进行表达。
根据剖切范围的不同，剖视图分为全剖视图、半剖视图和局部剖视图。
根据剖切面的不同，又将剖视图分为单一剖面剖切、旋转剖和阶梯剖等。
假想用剖切面（平面或曲面）剖切机件，将处在观察者和剖切面之间的部分移去，而将其余部分向平行于剖切面的投影面投射所得的图形称为剖视图，简称剖视。
通过机件前后对称面的正平面，假想把机件剖开，移去剖切平面前的部分，再向正投影面投射，就得到了位于主视图位置上的剖视图。
第10章 工程制图
530 组的“方法”下拉列表框中选择“自动判断”选项，在父视图的下方预定位置
处指定放置视图的位置，结果如图10-62所示。
单击“关闭”按钮以关闭“剖视图”对话框。
在本例，如果在创建“点到点”剖视图的过程中，从“剖视图”对话框的“截面线段”选项组中选中“创建折叠剖视图”复选框，那么最后创建的是折叠的点到点剖视图。
如图10-63所示。
图10-62 放置视图 图10-63 指定点作为剖切线段位置 10.4.4 局部剖视图
局部剖视图是使用剖切面局部剖开机件的某个区域来形成的剖视图。
局部剖视图的典型示例如图10-64所示。
在创建局部剖视图之间，建议用户了解以下注意事项。
• 只有局部剖视图的平面剖切面才可以添加剖面线。
• 可以使用草图曲线（该草图曲线通常适用于2D 图纸平面）或基本曲线创建局
部剖边界。
如果要在其他平面中创建局部剖视图的边界曲线，那么必须展开/
扩展视图并创建所需的基本曲线。
• 如果要使用样条作为局部剖视图的边界曲线，那么样条必须是“通过点”或
“根据极点”类型的样条。
• 不能选择旋转视图作为局部剖视图的候选对象。
在“制图”应用模块中单击“视图”面板中的“局部剖视图”按钮，弹出图10-65所示的“局部剖”对话框。
下面介绍该对话框各组成要素的功能含义。
图10-64 局部剖视图的典型示例 图10-65 “局部剖”对话框。
